Linux 功耗子系统(三)reset 通用框架梳理

在 Linux 内核的功耗管理体系中，SoC 上的硬件资源需要一层层抽象才能被上层驱动安全使用。时钟有 CCF，电源域有 genpd，复位也需要自己的通用框架——reset framework。

我们从一个典型的 SoC 功耗控制路径看 reset 的位置：

整个功耗控制链路上，reset 位于最靠近硬件的底层：当需要关闭一个不用的硬件模块，顺序通常是停止请求 → 关闭时钟 → 置位复位 → 关闭电源；打开时反过来：上电 → 等待电压稳定 → 开时钟 → 释放复位 → 开始工作。

CCF 管"给不给时钟信号"，reset 管"进不进工作状态"，两者配合才能让一个模块彻底关断，实现最低功耗。如果没有 reset 框架，每个驱动都要自己操作复位寄存器，代码重复，而且共享复位线会出问题。

本文我们就从实际硬件出发，按实际情况 → 抽象对象 → 框架模型 → 数据流 → 运行行为 → 实际案例这个路径，把 reset 框架的设计说清楚。

实际情况

在 CCF 系列文章中，我们分析过 Linux 内核如何把 SoC 上成百上千个时钟资源用通用框架建模，使驱动能够通过统一接口获取和操作。SoC 上还有一类资源与时钟高度相似，就是复位信号。

每个硬件模块——外设、控制器、总线接口——上电后都需要复位信号完成初始化状态机。一个典型的移动 SoC 集成的复位源数量在 100 到 300 个之间。这些复位信号分散在多个控制器中，有的独立存在，有的与时钟控制器集成在一起，还有的通过 PMU 间接控制。

早期内核没有统一的复位管理机制。每个驱动自己实现复位操作，直接读写硬件寄存器。同一条复位线被多个硬件模块共享时，驱动之间没有同步机制，容易出现一个驱动刚释放复位，另一个驱动又马上置位的冲突。复位操作的时序参数也是硬编码在各个驱动中，芯片改版后需要同步修改十几个驱动文件。

这些问题在多平台内核维护中被放大。同一个 IP 核的驱动可能要适配五六个不同的 SoC，每个 SoC 的复位寄存器布局都不一样。内核社区在 3.10 版本前后开始引入 reset framework，解决复位资源的标准化管理问题。

复位本身的作用是把硬件模块拉到已知初始状态，保证上电后从确定状态开始工作。在功耗管理里，复位也常用来做彻底关闭模块：不需要的模块保持复位状态，可以彻底关掉时钟甚至电源，功耗更低。所以复位框架和 CCF 时钟框架总是一起出现在 SoC 上：每个硬件模块往往需要先复位，再开时钟才能正常工作，关闭时先关时钟，再保持复位才能最低功耗。

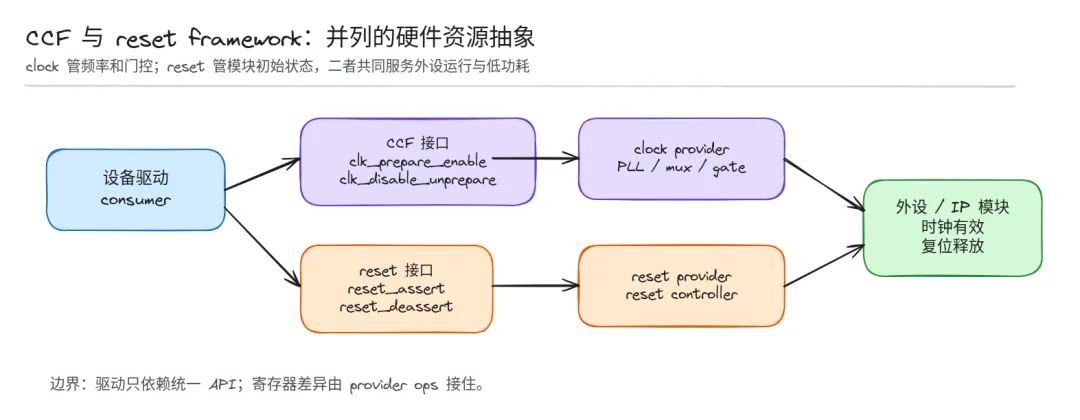

图中可以看到清晰的边界：CCF 负责时钟建模，reset 框架负责复位建模，最终都是给外设/IP 模块提供控制能力，两者都是底层资源底座，上层驱动只需要通过统一接口操作，不需要关心寄存器细节。

抽象对象

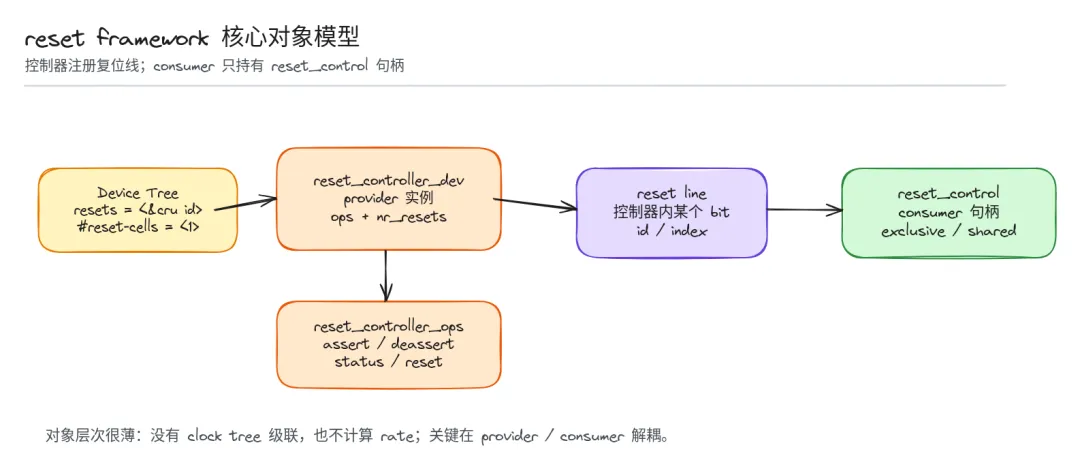

reset 框架的核心对象模型比 CCF 更简单，只有四个核心对象：

1. 1. reset_controller：复位控制器 provider，对应 SoC 顶层的复位控制器硬件模块，管理一组复位线。
2. 2. reset_controller_device：复位控制器实例，注册到 system 链表，提供操作复位线的 struct reset_controller_ops 方法表。
3. 3. reset_line：一条具体的复位线，对应 provider 中的某一个 bit，绑定到具体 consumer 设备。
4. 4. reset_control：consumer 拿到的句柄，指向对应 reset_line，provider 和 consumer 都不需要知道对方内部细节。

struct reset_control {
struct reset_controller_dev *rcdev;
    unsigned int id;
    bool shared;
    atomic_t deassert_count;
};

每个 reset_control 关联到一个复位控制器设备 struct reset_controller_dev，以及该控制器内的复位线编号 id。对于共享的复位线，内核通过 deassert_count 引用计数管理多个 consumer 的并发操作。

复位控制器驱动提供一组操作函数指针：

struct reset_control_ops {
    int (*reset)(struct reset_controller_dev *rcdev, unsigned long id);
    int (*assert)(struct reset_controller_dev *rcdev, unsigned long id);
    int (*deassert)(struct reset_controller_dev *rcdev, unsigned long id);
    int (*status)(struct reset_controller_dev *rcdev, unsigned long id);
};

这四个操作为框架提供了统一的硬件抽象。reset 执行完整的复位脉冲，assert 置位复位信号，deassert 释放复位信号，status 查询当前复位状态。

复位信号有两种工作模式。自清除模式下，assert 操作自动触发一个硬件脉冲后释放。电平模式下，assert 和 deassert 是两个独立的操作，复位信号保持在置位状态直到显式释放。框架内部处理这两种模式的差异，consumer 驱动不需要区分。

常用接口包括：

• • of_reset_control_get：通过 DT 获取复位句柄
• • reset_control_assert：断言复位，让模块保持复位状态
• • reset_control_deassert：解除复位，让模块开始工作

和时钟框架对比：时钟框架是树形结构，有 parent 级联关系，clock 可以复用 parent 分频；复位框架没有复杂级联，结构更扁平，每个复位线通常对应控制器中的一个 bit 或一组 bit；接口更简单，主要实现 assert/deassert，不需要 rate 计算、parent 级联和频率传播。

模型

复位框架采用 provider-consumer 分层模型，与时钟框架的设计高度一致。

provider 侧由 SoC 顶层复位控制器驱动实现。驱动初始化时探测硬件寄存器，填充 reset_control_ops 函数指针，然后调用 reset_controller_register 把控制器注册到框架中。注册时指定控制器支持的复位线数量和设备树节点匹配方式。

consumer 侧的外设驱动通过 devm_reset_control_get 系列函数从设备树获取复位句柄。拿到句柄后调用 reset_control_assert、reset_control_deassert 等通用接口操作复位信号，不需要知道具体寄存器地址和位域定义。

共享复位线是框架处理的一个核心场景。多个设备可能挂在同一条复位信号下，比如一个总线下面的所有外设共享同一个总线复位。框架通过引用计数确保只有最后一个 consumer 调用 deassert 时才真正释放复位，避免中间状态导致的硬件异常。

独占复位线则直接操作硬件，没有引用计数开销。框架在 consumer 获取句柄时检查复位线的共享属性，自动选择对应的操作路径。

复位控制器可以级联。一个主控制器输出的复位信号作为另一个子控制器的输入，子控制器再拆分出更多的复位线。框架支持这种级联拓扑，consumer 看到的仍然是统一的接口。

数据流

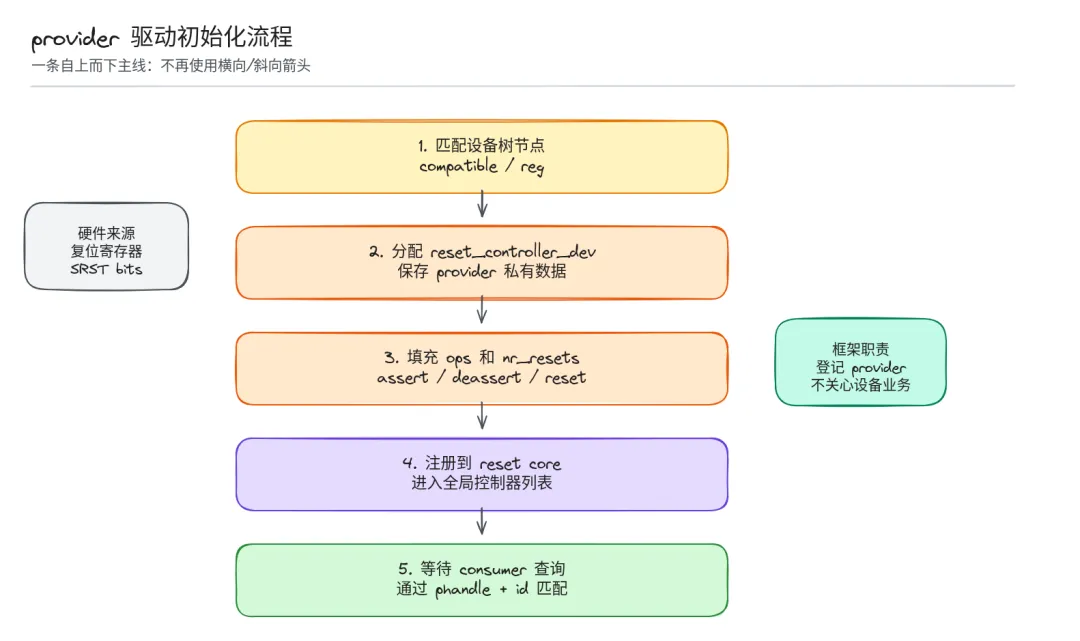

provider 驱动初始化流程

复位控制器驱动一般对应 SoC 顶层复位模块。它的 probe 流程非常清晰：

核心步骤：

1. 1. 设备树中声明复位控制器节点
2. 2. 驱动 probe 分配 reset_controller_dev 实例
3. 3. 初始化操作方法表和复位线数量
4. 4. 注册到系统全局复位链表
5. 5. 后续 consumer 通过 phandle + id 找到对应复位线

整个流程非常直接，因为没有树形结构需要建立，本质是创建控制器 → 暴露一组复位线 → 交给 reset core 做统一分发。

consumer 驱动获取与操作流程

consumer 驱动，也就是具体外设/IP 驱动，使用复位的流程也比较固定：

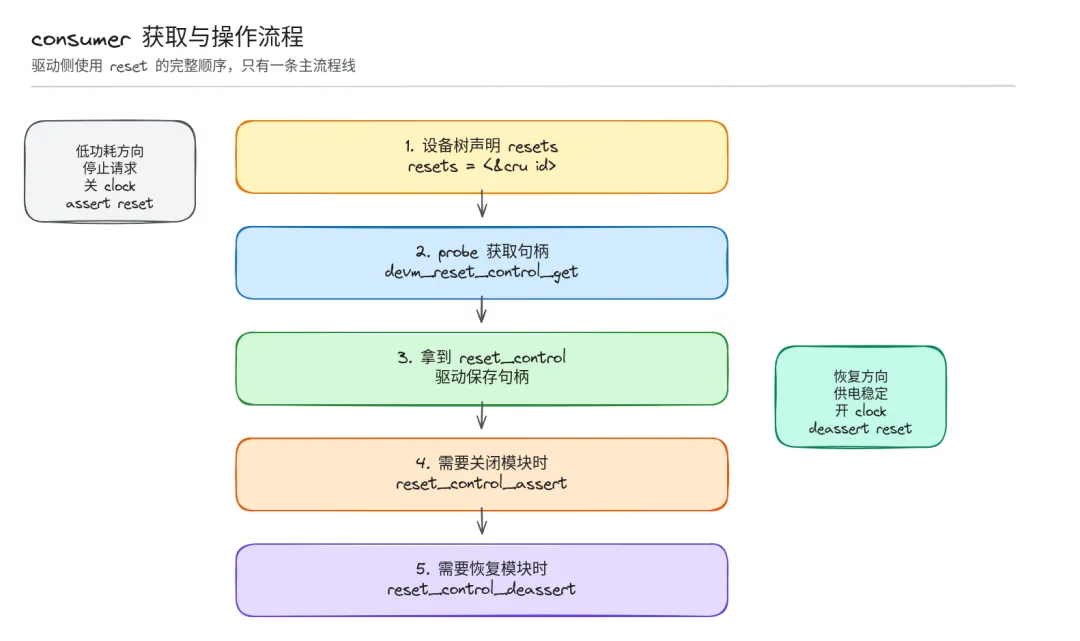

整个使用流程符合驱动开发的通用模式：

1. 1. 在设备树中声明依赖：resets = <&cru 0>; 指定控制器和索引
2. 2. 驱动 probe 阶段调用 devm_reset_control_get() 获取复位句柄
3. 3. 调用 reset_control_assert() 让模块保持复位，进入确定的初始状态
4. 4. 根据硬件手册等待必要的复位稳定时间
5. 5. 调用 reset_control_deassert() 解除复位，模块开始工作

释放流程通常不需要显式编写。使用 devm 接口时，设备移除阶段由 devm 框架自动释放资源。

这里最容易出问题的不是接口，而是顺序。寄存器访问、clock、regulator、power domain 状态必须满足硬件时序；如果 clock 没开就访问寄存器，或者电压未稳定就释放复位，设备可能直接启动异常。

运行

复位框架的运行时行为围绕引用计数和并发保护展开。

多个驱动同时操作同一条共享复位线时，框架通过 atomic_t 类型的 deassert_count 保证原子性。递增和递减操作都是原子指令，不需要额外的锁。这在中断上下文也能安全执行。

驱动获取复位句柄时可以指定获取模式。RESET_EXCLUSIVE 强制要求独占访问，如果复位线已经被标记为共享则返回错误。RESET_SHARED 允许共享访问，多个 consumer 可以同时持有同一条复位线的句柄。

复位状态查询通过 reset_control_status 接口实现。这个接口返回 0 表示复位已释放，正数表示复位已置位，负数表示不支持查询。不是所有硬件都能回读复位状态，provider 驱动根据硬件能力实现。

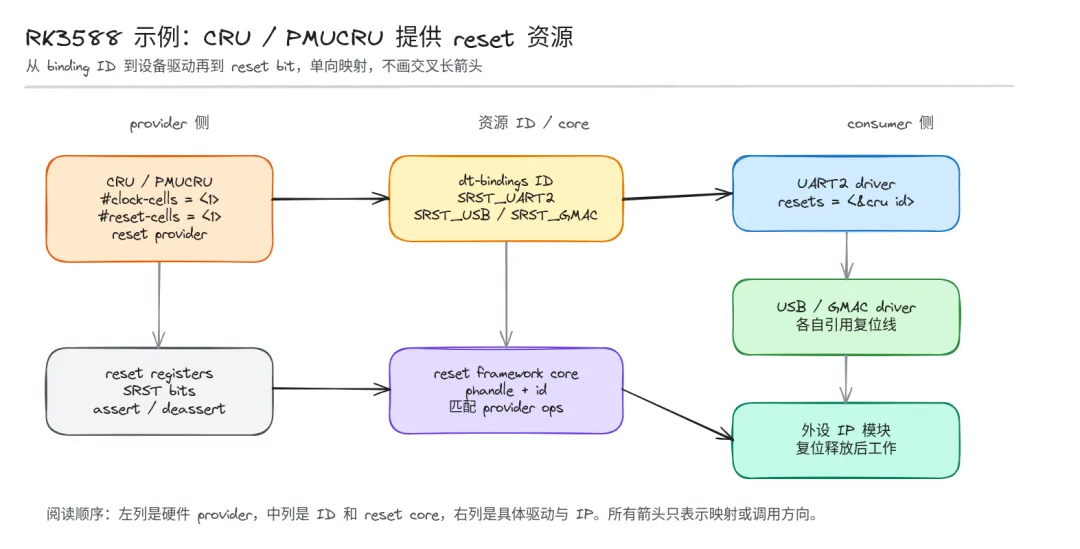

举例：RK3588 顶层复位控制器
