Linux 开发第 30 节 DP音频播放与VCU视频解码，选自ALINX 黑金云课堂 FPGA 免费直播课。该课程由 ALINX 资深工程师团队倾力打造，从 0 到 1 系统化教学，帮助每位工程师跨过 FPGA 开发门槛。
🔍 ALINX：关注 ALINX，进入视频号即可查看完整黑金云课堂 FPGA 视频教程。配合笔记学习效果更佳。
一、DP 音频播放
1. 音频基础知识
数字音频由采样率、位深、声道数三个参数定义。
计算公式：比特率 = 采样率 × 位深 × 声道数
示例：CD 音质 = 44100 × 16 × 2 = 1,411,200 bps ≈ 1.4 Mbps
常见音频格式
Linux 音频子系统分层架构
应用层 ├── ALSA lib (libasound) # 底层音频标准API ├── PulseAudio / PipeWire # 音频服务混音器 └── GStreamer / Qt Multimedia # 多媒体开发框架内核层 ├── ALSA Core (sound/core/) # ALSA音频内核核心 ├── ASoC (ALSA System on Chip) # 嵌入式片上音频框架 └── DP Audio Driver # DisplayPort音频驱动硬件层 ├── DP Controller # DisplayPort显示控制器 └── Audio Codec # 音频编解码芯片2. PetaLinux 配置（2025.2 版本）
驱动说明：PetaLinux 2025.2 中 DP 音频驱动已默认配置，无需修改内核 RootFS 必须预装组件：GStreamer 运行环境、MP3 解码插件、Qt 图形运行库 必须勾选软件包列表：
[*] packagegroup-xilinx-gstreamer[*] packagegroup-xilinx-matchbox[*] packagegroup-xilinx-multimedia[*] packagegroup-opencv[*] packagegroup-xilinx-qt[*] populate_sdk_qt5[*] packagegroup-xilinx-qt-extended[*] packagegroup-core-x113. 命令行控制 GStreamer 音频播放管道
aplay -l 查看播放设备，amixer设置音量，aplay播放WAV文件。 GStreamer支持更多格式（MP3、AAC等），通过decodebin自动检测格式。
实践要点：DP音频需要DP线缆连接且显示器支持音频。常用格式为48000Hz/16bit/立体声。调试时先确认设备存在，再设置音量，最后播放测试。
二、VCU 视频解码
1. VCU 概述
1.1 VCU 基础介绍
VCU（Video Codec Unit）是Zynq UltraScale+ MPSoC EV系列内置硬件视频编解码单元，专门处理 H.264/H.265 实时编解码转码
优势：将高算力视频压缩 / 解压交给专用硬件，ARM CPU 仅负责驱动、缓冲、调度、显示输出
硬件互联：VCU 硬核通过 AXI 总线与 PS、DDR 内存交互，依赖驱动 + 固件协同工作
性能上限：支持 H.264/H.265 硬编硬解，最高 4K@60fps

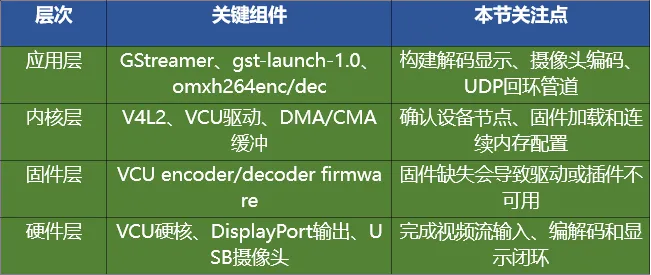

1.2 VCU 软件栈分层架构
2. Vivado 工程
- vcu_demo 参考工程
包含 VCU IP、DP 显示控制器、AXI 互联、时钟约束 - 输出文件
生成硬件比特流、硬件 HDF/XSA 文件，用于 PetaLinux 导入生成设备树 - 配套文件
SD 卡 BOOT 分区启动镜像（BOOT.BIN、image.ub）
3. PetaLinux 工程配置要点
驱动校验：内核开启 VCU、V4L2、KMS/DRM 显示驱动 固件检查：RootFS 内置 VCU 编解码固件，开机自动加载 设备树：配置 VCU 内存地址、DP 显示控制器、CMA 预留内存 内存关键项：CMA 连续内存必须分配足够大小，否则 4K 解码会内存溢出 参考工程：Linux 应用第 24 节 Qt 界面显示工程配套 petalinux 模板
4. GStreamer 编解码实战
前置操作：关闭 X11 占用 KMS 显示
systemctl stop xserver-nodm.servicesystemctl disable xserver-nodm.serviceMP4 视频解码输出 DP 显示器
gst-launch-1.0 uridecodebin uri=File:///run/media/BOOT-mmcblk1p1/h264_720P.mp4 ! queue max-size-bytes=0 ! videoconvert ! kmssink bus-id=fd4a0000.display fullscreen-overlay=1测试画面编码生成 MP4 文件
gst-launch-1.0 -e videotestsrc num-buffers=600 pattern=ball ! \video/x-raw,width=1280,height=720,framerate=30/1 ! \clockoverlay time-format="%H:%M:%S" font-desc="Sans, 36" ! \videoconvert ! video/x-raw,format=NV12 ! \omxh264enc ! h264parse ! mp4mux ! \filesink location=/run/media/BOOT-mmcblk1p1/test_clock_ball_720p30.mp4数据流链路： 测试图像源 → 分辨率帧率约束 → 时间水印叠加 → 格式转 NV12 → VCU 硬件 H.264 编码 → 码流解析 → MP4 封装 → 本地文件保存
视频转码（23.97fps → 30fps）
gst-launch-1.0 -e filesrc location=/run/media/BOOT-mmcblk1p1/h264_720P.mp4 ! \qtdemux ! h264parse ! omxh264dec low-latency=0 ! \videorate ! video/x-raw,framerate=30/1 ! \omxh264enc ! h264parse ! mp4mux ! \filesink location=/run/media/BOOT-mmcblk1p1/h264_720P_30fps.mp4USB 摄像头采集编码 + UDP 本地回环推流接收端（解码 + DP 显示，后台运行）
gst-launch-1.0 -v udpsrc port=5000 buffer-size=10000000 \caps="application/x-rtp,media=video,clock-rate=90000,payload=96,encoding-name=H264" ! \queue max-size-buffers=4 leaky=downstream ! \rtph264depay ! h264parse ! video/x-h264,alignment=nal ! \omxh264dec low-latency=1 ! \queue max-size-buffers=4 leaky=downstream ! \kmssink bus-id=fd4a0000.display plane-id=33 fullscreen-overlay=1 sync=false async=false &发送端（摄像头采集 + VCU 编码 + UDP 发送）
gst-launch-1.0 -v v4l2src device=/dev/video0 io-mode=mmap ! \video/x-raw,format=YUY2,width=640,height=480,framerate=25/1 ! \videoconvert ! video/x-raw,format=NV12,width=640,height=480,framerate=25/1 ! \omxh264enc target-bitrate=2000 control-rate=low-latency gop-mode=low-delay-p \gop-length=25 periodicity-idr=25 ! \h264parse ! rtph264pay config-interval=1 pt=96 ! \udpsink host=127.0.0.1 port=5000 sync=false async=false💡 完整视频讲解可前往 ALINX 视频号进行直播回看
