凌晨两点，某油田研究院办公室

油藏工程师小李盯着跑了 3 小时的 STARS 模拟，突然发现第 75 天时生产井 的井底压力可能要跌破下限。传统做法？停算 → 改 .dat 文件 → 重新提交 → 再等 3 小时。

但如果模拟器能在运行过程中"听"外部 Python 脚本的指挥——实时读取数据、自动判断、即时调整策略——一切将截然不同。

这就是 CMG PyControl 的核心价值。本文将以STARS模拟器自带算例 STPYS001为例，从 SAGD 地质模型解析到 Python 脚本逐行拆解，带你完整掌握这套"油藏模拟遥控器"。

1读懂你的模型：STPYS001 数据文件全拆解

在写任何一行控制代码之前，我们必须先理解"控制对象"本身。STPYS001.DAT 是一个典型的 SAGD（Steam Assisted Gravity Drainage，蒸汽辅助重力泄油）模型，用于模拟稠油热采过程。下面按模块逐一拆解。

1.1 SAGD 工艺原理

SAGD 是开采稠油（Bitumen）的核心技术。其原理可以通俗理解为"地下蒸汽烤箱"：通过上部的水平井向油藏注入高温高压蒸汽，形成蒸汽腔（Steam Chamber）；蒸汽冷凝释放的热量加热周围的稠油，使其粘度急剧降低；被加热变稀的原油在重力作用下向下流动，被下部的水平生产井采集。

1.2 网格系统：空间离散化的"像素点"

模型将地下油藏划分为规则的网格块（Grid Blocks），每个块都有自己的属性。本模型采用 CART 11×10×10 笛卡尔网格，即在 X 方向 11 列、Y 方向 10 行、Z 方向 10 层，共 1,100 个网格块。

** Grid dataGRID CART 11 10 10* 11列 × 10行 × 10层KDIR UP                   * Z轴向上为正DI CON 2* X方向网格间距：常数 2mDJ JVAR                   * Y方向网格间距：逐行变化300. 100. 100. 100. 100. 100. 100. 100. 100. 300.DK KVAR                   * Z方向网格间距：逐层变化1. 1. 1. 1. 1. 2. 2. 2. 2. 2.VAMOD 2 0.5 1 0.5 0.5* 边界块体积修正（Trimmed side blocks）VAMOD 3 0.5 0.5 0.5 1* 底部网格体积修正VATYPE IVAR               * 体积类型逐列变化2 1 1 1 1 1 1 1 1 1 2DEPTH TOP 1 1 10 280.0* 顶面埋深 280mPOR CON 0.34* 孔隙度：常数 0.34（34%）PERMI CON 2200* X方向渗透率：2200 mDPERMJ EQUALSI             * Y方向 = X方向PERMK EQUALSI * 0.8* Z方向 = X方向 × 0.8 = 1760 mD

1.3 流体模型：三组分体系与温度-粘度关系

本模型采用 *MODEL 3 3 3，即 3 个组分、3 个相（油/气/水）、3 个组分方程。三个组分分别是：水（WATER）、沥青（BITUMEN）和溶解气（CH4）。

*MODEL3 3 3* 3组分 / 3相 / 3方程*COMPNAME'WATER''BITUMEN''CH4'*KV10.00.003.191E+04* 粘度系数*KV40.00.00-3.307E+01*KV50.00.00-2.771E+01*CMM0.00.480.01604* 摩尔质量*PCRIT0.01.36E+34.6E+3* 临界压力 (kPa)*TCRIT0.0624.65-82.55* 临界温度 (°C)

模型中最关键的输入之一是粘度-温度查找表（VISCTABLE）。它直接定义了沥青在不同温度下的流动能力：

*VISCTABLE**  Temp    WATER   BITUMEN        CH4100.05000000200* 10°C: 沥青粘度 5,000,000 cp500.0802812.6* 50°C: 降至 8,028 cp1000.0212.62.45* 100°C: 仅 212.6 cp2000.09.960.83* 200°C: 接近水的粘度3000.03.00.62* 300°C: 极易流动

关键发现：从 10°C 到 200°C，沥青粘度下降了超过 50 万倍！这正是 SAGD 工艺可行性的物理基础。Python 脚本后续读取的压力和温度数据，本质上都是在监控这个"加热-降粘-流动"过程是否按预期进行。

1.4 岩石-流体性质：相对渗透率曲线解读

相对渗透率（Relative Permeability）描述了多相流体在多孔介质中共同流动时，每相流体的有效渗透率与绝对渗透率之比。本模型定义了两条核心曲线：

物理意义解读：*SWT 表中，当含水饱和度 Sw=0.19（束缚水饱和度）时，水相相对渗透率 Krw=0，油相相对渗透率 Krow=1.0——意味着只有油能流动。随着含水饱和度增加，Krw 逐渐增大而 Krow 减小，直到 Sw=0.85 时 Krow=0（残余油饱和度），此时油不再流动。这直接决定了注汽过程中水驱油的效率。

1.5 初始条件与数值控制

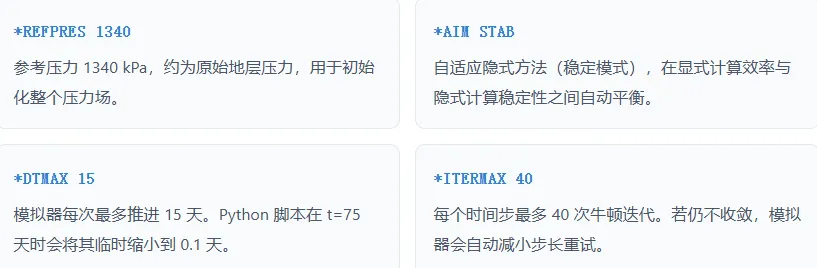

*INITIAL*VERTICAL*DEPTH_AVE* 垂向深度平均初始化*REFPRES1340* 参考压力 1340 kPa @ 280m*REFDEPTH280* 参考深度TEMP CON 10* 初始温度：10°C（油藏原始温度）MFRAC_OIL 'BITUMEN' CON 0.95* 油相中沥青摩尔分数 95%MFRAC_OIL 'CH4'     CON 0.05* 油相中甲烷摩尔分数 5%*NUMERICAL*DTMAX15* 最大时间步长 15 天*NORM*PRESS500*TEMP60 SATUR 0.2 Y 0.2 X 0.2 W 0.2* 收敛容差：压力 500 kPa, 温度 60°C, 饱和度 0.2*PIVOT*ON* 开启主元消去（数值稳定性）*SDEGREE2* 二阶空间离散*ITERMAX40* 最大牛顿迭代次数*AIM STAB                    * Adaptive Implicit Method（稳定模式）

1.6 井筒定义与生产制度

模型定义了 4 口井，构成两组 SAGD 井对：

⚠️ 注意井位对应的层号：injtb 和 injan 都在第 5 层（中层），构成第一对 SAGD 井对；prdtb 和 prdan 都在第 2 层（更深层），构成第二对。Python 脚本在 t=75 天时会关闭 injan 和 prdtb，并重新激活 prdan。

2PyControl 架构：三方耦合的通信机制

理解数据文件后，我们来看 PyControl 的架构设计。这不是简单的"Python 调用程序"，而是一个三方实时耦合系统：STARS 模拟器 ↔ OUTBOARD 接口 ↔ Python 控制脚本。

2.1 架构概览

PyControl 的工作机制可以类比为一个工业 PLC 控制系统：

• STARS 模拟器
  相当于"现场设备"，负责每一步的地质力学和流体流动计算，产出压力、温度、饱和度等场数据。
• OUTBOARD 接口
  相当于"通信总线"，在每次时间步握手（Handshake）时，将 STARS 的计算结果暴露给外部程序，并接收外部指令回传给 STARS。
• Python 脚本
  相当于"控制器/PLC"，在握手时刻被触发执行，读取数据、做出决策、下发指令。

2.2 核心类与 API 详解

CMG 提供的 Python SDK（cmgpy）中有两个核心类，掌握它们是写控制脚本的基础：

📦 Sim_Data — 数据读取接口

Sim_Data 是 STARS 模拟数据的"读取窗口"。通过它，你可以像查数据库一样查询当前模拟时刻的任何数据。

sim_data.get_current_handshake_time() → float

➡️获取当前的握手时间（模拟天数）。这是判断"现在该做什么"的基准。

sim_data.Grid(range_str).get_property(GRIDPROP.PROP, time) → dict

➡️查询指定网格区域在某个时刻的属性。例如 GRIDPROP.PRESSURE 获取压力场。

sim_data.Well(name).get_property(WELLPROPS.PROP) → float

➡️查询单井的属性。例如 WELLPROPS.WELL_REF_LAYER_BLOCK_PRESSURE 获取井底流压。

sim_data.Layer(well, layer).get_property(PHASEPROPS.PROP, PHASETYPE.PHASE)

➡️查询指定井在某层的分相流量。例如 PHASETYPE.WATER 获取注水速率。

sim_data.Sector(name).get_property(SECTORPROPS.PROP, PHASETYPE.PHASE, CONDITIONS.COND)

➡️查询指定区域（Sector）的体积累计量。例如 SECTORPROPS.PHASE_IN_PLACE 获取地质储量。

sim_data.Well(name).shut_in()

➡️关闭指定井。这是一个写操作，会直接改变模拟进程！

Info_to_Sim 是向 STARS 发送控制指令的"遥控器"。它允许你动态发送任何有效的 STARS 关键字命令。

info_to_sim.update_well_change_first_timestep_size(dt)

➡️修改下一个时间步的步长。在关键操作前缩小步长，可以提高计算精度和稳定性。

info_to_sim.send(command_str)

➡️直接向 STARS 发送原始关键字命令。例如重新定义井的操作制度。

2.3 握手机制与时间调度

理解"何时 Python 脚本被执行"至关重要。流程如下：

STARS:  计算时间步 [t_n → t_n+1]        ↓OUTBOARD: 握手（Handshake）→ 暂停 STARS        ↓Python:  调用 compute(sim_data, info_to_sim)         - 获取当前时间 cur_time         - 根据 cur_time 执行对应逻辑分支         - 发送控制指令（如有）        ↓OUTBOARD: 将指令传回 STARS        ↓STARS:   继续计算下一个时间步

💡 关键认知：Python 脚本不是在每个时间步都执行所有代码，而是通过 if/elif cur_time == X 的条件判断，只在特定模拟时刻触发对应操作。这意味着你可以在模型中预埋多个"控制点"，实现分阶段的精细化管理。

3代码逐行解析：五个关键时间点的操作逻辑

现在进入本文最核心的部分——对 STPYC001.PY 的完整逐行解析。脚本按照模拟时间线，在 5 个关键节点执行不同的监控和控制任务。

3.1 脚本骨架与入口

stpyc001.py — 入口与骨架

from utilities import *from sim_data import Sim_Datafrom constraint import Constraintfrom info_to_sim import Info_to_Simfrom grid_origin_type import Block_UBA, Block_Range, GridOriginTypefrom cmgpy import *import math# 全局标志位，控制某些一次性操作is_geo_read = Falsedefcompute(sim_data: Sim_Data, info_to_sim: Info_to_Sim) -> None:"""核心控制函数，每次握手时被 PyControl 调用"""global is_geo_readcur_time = sim_data.get_current_handshake_time()if cur_time <= 0.0:return# 跳过初始时刻print(f"Current Time: {cur_time:7.2f}")# ========== 根据 cur_time 分发到不同逻辑 ==========if cur_time == 40.0:     # → 3.2 网格压力巡检        ...elif cur_time == 60.0:  # → 3.3 单井压力监控        ...elif cur_time == 75.0:  # → 3.4 关键控制操作        ...elif cur_time == 100.0: # → 3.5 分层流量读取        ...elif cur_time == 110.0: # → 3.6 全场地质储量        ...if __name__ == "__main__":    cmgpy = CMGPY(compute)        # 注册 compute 函数到 PyControl

3.2 t = 40 天：网格区域压力巡检

t = 40.0 — 网格压力"体检"

if cur_time == 40.0:# Grid("1 4 2:5") 表示选择 I=1~4, J=2~5, K=全部 的区域# 即 X 方向前 4 列，Y 方向第 2~5 行的整个垂向柱体    range_prop, range_index = sim_data.Grid("1 4 2:5") \        .get_property(GRIDPROP.PRESSURE, cur_time)for cell, cell_pres in range_prop.items():print(f"\tPressure for grid cell '{cell}': {cell_pres:10.2f}")

🔍 技术细节

Grid("1 4 2:5")：使用 STARS 的网格范围语法。"I1 I2 J1:J2" 中，单个数字表示该维度全选，范围表示选取指定索引。这里选取了 4×4=16 个水平位置 × 10 层 = 160 个网格。

GRIDPROP.PRESSURE：枚举值，表示查询压力属性。其他常用选项包括 TEMPERATURE、SATURATION_GAS、SATURATION_OIL 等。

返回结果：range_prop 是一个字典，键为网格块标识（如 "3 5 7"），值为对应压力值。通过遍历可以逐格检查压力分布是否均匀、是否存在异常。

3.3 t = 60 天：单井参考层压力监控

t = 60.0 — 单井压力监控

elif cur_time == 60.0:# 获取井 "prdtb" 的参考层块压力    wbl_pres = sim_data.Well("prdtb") \        .get_property(WELLPROPS.WELL_REF_LAYER_BLOCK_PRESSURE)print(f"\tWell Block Pressure for well 'prdtb': {wbl_pres:10.2f}"f" @ time {cur_time:7.2f}")

技术解读：WELL_REF_LAYER_BLOCK_PRESSURE 返回的是井筒所在参考网格块的压力值。对于生产井来说，这相当于井底流压（Bottom Hole Pressure）。监控该值可以判断井是否在合理的工作制度下运行——如果流压低于设定的 MIN BHP，就需要减产或关井保护。

3.4 t = 75 天：核心控制操作（"一键三连"）

这是整个脚本最精华的部分。在模拟第 75 天，Python 脚本完成了三个连锁操作：

elif cur_time == 75.0:print(f"\tUpdating recurrent data @ time {cur_time:7.2f}")# === 操作 1：缩小下一个时间步长 ===    info_to_sim.update_well_change_first_timestep_size(0.1)# 将下一个时间步强制设为 0.1 天（默认最大 15 天）# 目的：在即将发生剧烈变化时提高计算精度# === 操作 2：紧急关井 ===    sim_data.Well("injan").shut_in()   # 关闭生产井 injan    sim_data.Well("prdtb").shut_in()  # 关闭注入井 prdtb# === 操作 3：重新定义 prdan 的生产制度 ===    well_name = "prdan"    bhp_value = 2300.0# 最低井底压力 2300 kPa（原 2480）    stl_value = 500.0# 最高产液量 500 m³/d# 通过 send() 发送原始 STARS 关键字命令    info_to_sim.send(f"*PRODUCER '{well_name}'")    info_to_sim.send(f"*OPERATE *MIN *BHP {bhp_value}")    info_to_sim.send(f"*OPERATE *MAX *STL {stl_value}")

Step 1： 缩小步长至 0.1 天

在 STARS 中，时间步长自适应调整。但在井况突变（关井+开井）时，默认步长可能过大而错过关键动态。update_well_change_first_timestep_size(0.1)强制下一个步长仅为 0.1 天，确保剧烈变化被精确捕捉。

Step 2： 关闭 injan 和 prdtb

shut_in() 是写操作，立即生效。被关闭的井在当前时间步后停止生产/注入。注意这里关闭的是第一对 SAGD 井对（injan 在上层第 5 层，prdtb 在下层第 2 层），可能原因是该井对周围油藏已被充分预热。

Step 3：重新定义 prdan 的生产制度

info_to_sim.send() 允许发送任意 STARS 关键字。这里将 prdan 重新定义为生产者，并设定了两个约束条件：MIN BHP 2300（流压不能低于 2300 kPa，比原 2480 更宽松）和 MAX STL 500（日产液量上限 500 m³）。这意味着该井可以在更低的压力下继续生产。

⚠️ 安全提醒：send() 方法非常强大，但也非常危险。它直接发送原始关键字字符串，不做语法检查。一个拼写错误（如 *OPREATE 而非 *OPERATE）就会导致 STARS 报错甚至崩溃。建议先在单独的 .dat 文件中验证命令，再写入 Python 脚本。

3.5 t = 100 天：分层流量精细化读取

t = 100.0 — 分层流量读取
