工控项目里最让人头疼的，往往不是算法，而是"怎么把数据显示出来"。
我见过太多工程师，花了三天时间搞定Modbus协议，结果在GUI层卡壳——要么用tkinter写出来的界面像上世纪的DOS程序，要么用PyQt5搞得项目依赖一堆，部署到现场机器上各种报错。直到我在一个点胶机项目里第一次用上CustomTkinter，才算找到了那种"刚刚好"的感觉：现代、轻量、和pymodbus配合起来毫无违和感。
这篇文章，咱们就从实际项目出发，一步步搭一个能用的Modbus TCP客户端——不是玩具demo，是真正能跑在Windows工控机上的那种。
🔌 先搞清楚：Modbus TCP到底在通信什么
很多人上来就装库、写代码，结果连寄存器地址都没搞明白就开始调试，然后一脸懵。
Modbus TCP本质上是把经典的Modbus RTU协议套了一层TCP/IP的壳。PLC或者仪表作为Server端（从站），上位机作为Client端（主站）发起请求。常用的功能码就那么几个：
▸ FC03：读保持寄存器（Read Holding Registers）——最常用，读传感器数值、设备状态 ▸ FC06：写单个寄存器（Write Single Register）——发控制指令 ▸ FC16：写多个寄存器（Write Multiple Registers）——批量下发参数
寄存器地址这块要注意——不同厂家的PLC，地址偏移量可能不一样。有的从0开始，有的从1开始。我在对接某国产PLC时就踩过这个坑，文档写的是40001，实际pymodbus里要写0，差了整整一位。调了半天，最后靠抓包才发现问题所在。
🛠️ 环境准备：别在这里浪费时间
Windows环境，直接上：
bash1pip install customtkinter pymodbus pillowpymodbus推荐用3.x版本，API变化挺大的，网上很多老教程还在用2.x的写法，直接照抄会报错。确认版本：
bash1pip show pymodbusCustomTkinter对Python 3.8+都支持，Windows 10/11没问题。
🏗️ 整体架构：别把所有东西塞进一个文件
这是新手最容易犯的错——一个main.py写到一千行，Modbus通信、界面逻辑、数据处理全混在一起。后来改个寄存器地址，整个文件翻来翻去。
咱们用三层结构来组织：
1modbus_client/2├── main.py # 程序入口3├── modbus_core.py # 通信层：只管连接和读写4├── data_model.py # 数据层：寄存器映射和数据处理5└── ui/6 ├── main_window.py # 主窗口7 ├── connect_panel.py # 连接配置面板8 └── data_panel.py # 数据显示面板通信层不知道界面长什么样，界面层不关心数据怎么来的。这个分离，在项目后期加功能时会感谢自己。
💻 核心代码实现
第一步：Modbus通信核心层
python1from pymodbus.client import ModbusTcpClient2from pymodbus.exceptions import ModbusException3import threading4import logging56logger = logging.getLogger(__name__)789class ModbusCore:10"""11 Modbus TCP通信核心12 职责单一：只负责连接管理和寄存器读写13 """14def __init__(self):15 self._client = None16 self._lock = threading.Lock() # 多线程环境必须加锁17 self.is_connected = False1819def connect(self, host: str, port: int = 502, timeout: int = 3) -> tuple[bool, str]:20"""21 建立连接，返回(成功标志, 错误信息)22 timeout建议3秒，太长了界面会卡住23 """ try:24 self._client = ModbusTcpClient(25 host=host,26 port=port,27 timeout=timeout28 )29 result = self._client.connect()30 self.is_connected = result31if result:32return True, ""33return False, f"无法连接到 {host}:{port}"34except Exception as e:35 self.is_connected = False36return False, str(e)3738def disconnect(self):39if self._client:40 self._client.close()41 self.is_connected = False4243def read_holding_registers(44 self,45 address: int,46 count: int,47 slave_id: int = 148 ) -> tuple[list | None, str]:49"""50 读保持寄存器（FC03）51 注意：address是0-based，对应PLC文档中的4xxxx地址要减152 """ if not self.is_connected:53return None, "未连接"5455with self._lock:56try:57 response = self._client.read_holding_registers(58 address=address,59 count=count,60 device_id=slave_id61 )62if response.isError():63return None, f"读取错误: {response}"64return response.registers, ""65except ModbusException as e:66 self.is_connected = False67return None, f"通信异常: {e}"6869def write_register(70 self,71 address: int,72 value: int,73 slave_id: int = 174 ) -> tuple[bool, str]:75"""写单个寄存器（FC06）"""76if not self.is_connected:77return False, "未连接"7879with self._lock:80try:81 response = self._client.write_register(82 address=address,83 value=value,84 device_id=slave_id85 )86if response.isError():87return False, f"写入错误: {response}"88return True, ""89except ModbusException as e:90 self.is_connected = False91return False, f"通信异常: {e}"这里有个细节值得说——threading.Lock()。GUI程序里，定时轮询数据的线程和用户手动点击写入按钮的操作，会同时访问同一个Modbus连接。不加锁，偶发性的通信错误会让你抓狂，因为复现概率极低，但现场真的会出。
第二步：数据模型层
python1from dataclasses import dataclass, field2from typing import Callable345@dataclass6class RegisterMap:7"""寄存器映射表——把地址和业务含义绑定在一起"""8 name: str # 显示名称9 address: int # 寄存器地址（0-based）10 scale: float = 1.0 # 缩放系数（如温度值/10）11 unit: str = "" # 单位12 writable: bool = False # 是否可写131415# 项目寄存器配置——集中管理，修改方便16REGISTER_CONFIG = [17RegisterMap("设备温度", address=0, scale=0.1, unit="℃"),18RegisterMap("运行速度", address=1, scale=1.0, unit="rpm"),19RegisterMap("压力值", address=2, scale=0.01, unit="MPa"),20RegisterMap("目标速度", address=10, scale=1.0, unit="rpm", writable=True),21RegisterMap("启停控制", address=20, scale=1.0, unit="", writable=True),22]232425class DataModel:26"""数据处理层：原始寄存器值 → 工程量转换"""2728def process_raw_value(self, reg: RegisterMap, raw: int) -> float:29"""16位无符号整数转工程量"""30# 处理有符号数（某些传感器会返回负值）31if raw > 32767:32 raw -= 6553633return round(raw * reg.scale, 3)3435def engineering_to_raw(self, reg: RegisterMap, value: float) -> int:36"""工程量转寄存器原始值（写入时使用）"""37 raw = int(value / reg.scale)38# 限制在16位范围内39return max(0, min(65535, raw))把寄存器配置做成数据驱动的方式，好处立竿见影——新增一个显示点，只需要在REGISTER_CONFIG里加一行，界面会自动生成对应的显示控件。
第三步：CustomTkinter主界面

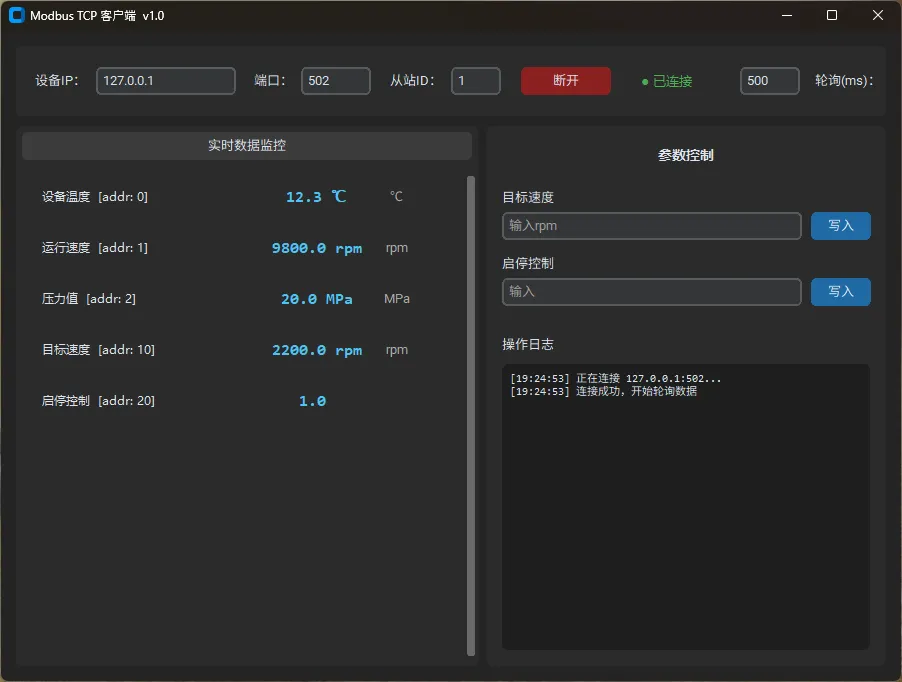

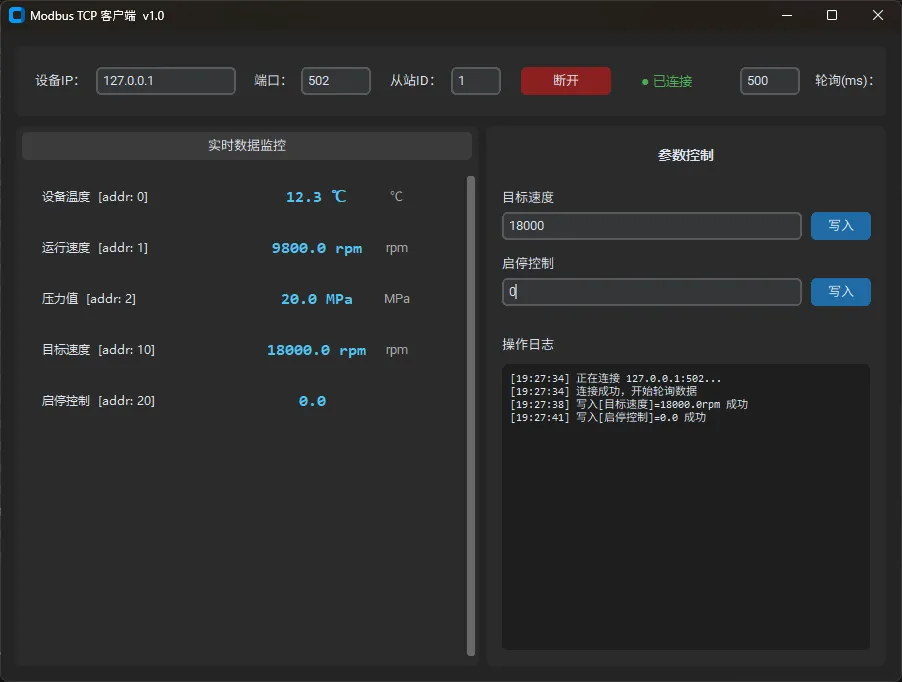

python1import customtkinter as ctk2import threading3import time4from modbustcpDemo.modbus_core import ModbusCore5from modbustcpDemo.data_model import DataModel, REGISTER_CONFIG67# 全局主题设置8ctk.set_appearance_mode("dark")9ctk.set_default_color_theme("blue")101112class MainWindow(ctk.CTk):1314def __init__(self, settings):15super().__init__()16 self._settings = settings17 self.title("Modbus TCP 客户端 v1.0")18 self.geometry("900x650")19 self.resizable(True, True)2021# 核心对象22 self._modbus = ModbusCore()23 self._data_model = DataModel()2425# 轮询控制26 self._polling = False27 self._poll_thread = None28 self._slave_id = int(self._get_setting("slave_id", 1))2930 self._build_ui()3132def _get_setting(self, name: str, default):33if isinstance(self._settings, dict):34return self._settings.get(name, default)35return getattr(self._settings, name, default)3637def _build_ui(self):38"""构建界面布局"""39# 顶部连接区域40 self._build_connection_bar()4142# 主内容区：左侧数据显示，右侧控制面板43 content_frame = ctk.CTkFrame(self, fg_color="transparent")44 content_frame.pack(fill="both", expand=True, padx=15, pady=(0, 15))45 content_frame.columnconfigure(0, weight=3)46 content_frame.columnconfigure(1, weight=2)47 content_frame.rowconfigure(0, weight=1)4849 self._build_data_panel(content_frame)50 self._build_control_panel(content_frame)5152def _build_connection_bar(self):53"""连接配置栏"""54 bar = ctk.CTkFrame(self, height=70)55 bar.pack(fill="x", padx=15, pady=(15, 10))56 bar.pack_propagate(False)5758# IP地址输入59 ctk.CTkLabel(bar, text="设备IP：", width=60).pack(side="left", padx=(15, 5), pady=15)60 self._ip_entry = ctk.CTkEntry(bar, width=140, placeholder_text="192.168.1.100")61 self._ip_entry.pack(side="left", pady=15)62 self._ip_entry.insert(0, str(self._get_setting("default_ip", "127.0.0.1")))6364# 端口65 ctk.CTkLabel(bar, text="端口：", width=45).pack(side="left", padx=(15, 5))66 self._port_entry = ctk.CTkEntry(bar, width=70)67 self._port_entry.pack(side="left", pady=15)68 self._port_entry.insert(0, str(self._get_setting("default_port", 502)))6970# 从站ID71 ctk.CTkLabel(bar, text="从站ID：", width=60).pack(side="left", padx=(15, 5))72 self._slave_entry = ctk.CTkEntry(bar, width=50)73 self._slave_entry.pack(side="left", pady=15)74 self._slave_entry.insert(0, str(self._get_setting("slave_id", 1)))7576# 连接按钮77 self._conn_btn = ctk.CTkButton(78 bar, text="连接", width=90,79 command=self._toggle_connection,80 fg_color="#2d7a2d", hover_color="#1f5c1f"81 )82 self._conn_btn.pack(side="left", padx=20, pady=15)8384# 状态指示85 self._status_label = ctk.CTkLabel(86 bar, text="● 未连接",87 text_color="#888888", font=("微软雅黑", 13)88 )89 self._status_label.pack(side="left", padx=10)9091# 轮询间隔92 ctk.CTkLabel(bar, text="轮询(ms)：").pack(side="right", padx=(0, 5))93 self._interval_var = ctk.StringVar(value="500")94 self._interval_entry = ctk.CTkEntry(95 bar, width=60, textvariable=self._interval_var96 )97 self._interval_entry.pack(side="right", padx=(0, 15))9899def _build_data_panel(self, parent):100"""数据显示面板——根据寄存器配置自动生成"""101 panel = ctk.CTkScrollableFrame(parent, label_text="实时数据监控")102 panel.grid(row=0, column=0, sticky="nsew", padx=(0, 8))103104 self._value_labels = {} # 存储各寄存器的显示Label105106for i, reg in enumerate(REGISTER_CONFIG):107 row_frame = ctk.CTkFrame(panel, height=45)108 row_frame.pack(fill="x", pady=3, padx=5)109 row_frame.pack_propagate(False)110111# 寄存器名称112 ctk.CTkLabel(113 row_frame,114 text=f"{reg.name} [addr: {reg.address}]",115 anchor="w", width=200,116 font=("微软雅黑", 12)117 ).pack(side="left", padx=15)118119# 数值显示120 val_label = ctk.CTkLabel(121 row_frame,122 text="---",123 font=("Consolas", 16, "bold"),124 text_color="#4fc3f7",125 width=100126 )127 val_label.pack(side="left", padx=10)128 self._value_labels[reg.address] = val_label129130# 单位131 ctk.CTkLabel(132 row_frame,133 text=reg.unit,134 text_color="#aaaaaa",135 width=40136 ).pack(side="left")137138def _build_control_panel(self, parent):139"""控制写入面板"""140 panel = ctk.CTkFrame(parent)141 panel.grid(row=0, column=1, sticky="nsew")142143 ctk.CTkLabel(144 panel, text="参数控制",145 font=("微软雅黑", 14, "bold")146 ).pack(pady=(15, 10))147148# 只显示可写寄存器149 writable_regs = [r for r in REGISTER_CONFIG if r.writable]150151 self._write_entries = {}152153for reg in writable_regs:154 frame = ctk.CTkFrame(panel, fg_color="transparent")155 frame.pack(fill="x", padx=15, pady=5)156157 ctk.CTkLabel(frame, text=reg.name, anchor="w").pack(fill="x")158159 entry_row = ctk.CTkFrame(frame, fg_color="transparent")160 entry_row.pack(fill="x")161162 entry = ctk.CTkEntry(entry_row, placeholder_text=f"输入{reg.unit}")163 entry.pack(side="left", fill="x", expand=True, padx=(0, 8))164 self._write_entries[reg.address] = entry165166# 用lambda捕获当前reg，避免闭包陷阱167 ctk.CTkButton(168 entry_row, text="写入", width=60,169 command=lambda r=reg: self._write_value(r)170 ).pack(side="right")171172# 日志区域173 ctk.CTkLabel(panel, text="操作日志", anchor="w").pack(174 fill="x", padx=15, pady=(20, 5)175 )176 self._log_box = ctk.CTkTextbox(panel, height=180, font=("Consolas", 11))177 self._log_box.pack(fill="both", expand=True, padx=15, pady=(0, 15))178179180def _toggle_connection(self):181if not self._modbus.is_connected:182 self._do_connect()183else:184 self._do_disconnect()185186def _do_connect(self):187 host = self._ip_entry.get().strip()188try:189 port = int(self._port_entry.get())190 self._slave_id = int(self._slave_entry.get())191except ValueError:192 self._log("端口或从站ID格式错误")193return194195 self._log(f"正在连接 {host}:{port}...")196 self._conn_btn.configure(state="disabled", text="连接中...")197198# 连接操作放到线程里，避免界面卡死199def do_connect_thread():200 ok, err = self._modbus.connect(host, port)201 self.after(0, self._on_connect_result, ok, err)202203 threading.Thread(target=do_connect_thread, daemon=True).start()204205def _on_connect_result(self, ok: bool, err: str):206if ok:207 self._status_label.configure(text="● 已连接", text_color="#4caf50")208 self._conn_btn.configure(209 state="normal", text="断开",210 fg_color="#8b2020", hover_color="#6b1515"211 )212 self._log("连接成功，开始轮询数据")213 self._start_polling()214else:215 self._status_label.configure(text="● 连接失败", text_color="#f44336")216 self._conn_btn.configure(state="normal", text="连接",217 fg_color="#2d7a2d", hover_color="#1f5c1f")218 self._log(f"连接失败：{err}")219220def _do_disconnect(self):221 self._stop_polling()222 self._modbus.disconnect()223 self._status_label.configure(text="● 未连接", text_color="#888888")224 self._conn_btn.configure(state="normal", text="连接",225 fg_color="#2d7a2d", hover_color="#1f5c1f")226# 清空显示227for label in self._value_labels.values():228 label.configure(text="---")229 self._log("已断开连接")230231def _start_polling(self):232 self._polling = True233 self._poll_thread = threading.Thread(234 target=self._poll_loop, daemon=True235 )236 self._poll_thread.start()237238def _stop_polling(self):239 self._polling = False240241def _poll_loop(self):242"""后台轮询线程——持续读取寄存器数据"""243while self._polling and self._modbus.is_connected:244try:245 interval_ms = int(self._interval_var.get())246except ValueError:247 interval_ms = 500248249for reg in REGISTER_CONFIG:250if not self._polling:251break252 values, err = self._modbus.read_holding_registers(253 address=reg.address, count=1, slave_id=self._slave_id254 )255if values:256 eng_val = self._data_model.process_raw_value(reg, values[0])257 display = f"{eng_val} {reg.unit}"258 label = self._value_labels[reg.address]259 self.after(0, lambda lbl=label, d=display: lbl.configure(text=d))260elif err:261 self.after(0, self._log, f"读取[{reg.name}]失败: {err}")262263 time.sleep(interval_ms / 1000.0)264265if not self._modbus.is_connected and self._polling:266 self.after(0, self._on_connection_lost)267268def _on_connection_lost(self):269"""连接意外断开的处理"""270 self._polling = False271 self._status_label.configure(text="● 连接断开", text_color="#ff9800")272 self._conn_btn.configure(state="normal", text="连接",273 fg_color="#2d7a2d", hover_color="#1f5c1f")274 self._log("连接意外断开，请检查设备")275276def _write_value(self, reg):277 entry = self._write_entries.get(reg.address)278if not entry:279return280281 raw_text = entry.get().strip()282if not raw_text:283 self._log(f"请输入{reg.name}的值")284return285286try:287 eng_val = float(raw_text)288except ValueError:289 self._log("输入值格式错误，请输入数字")290return291292 raw_val = self._data_model.engineering_to_raw(reg, eng_val)293294def do_write():295 ok, err = self._modbus.write_register(296 address=reg.address, value=raw_val, slave_id=self._slave_id297 )298 msg = f"写入[{reg.name}]={eng_val}{reg.unit} {'成功' if ok else '失败: ' + err}"299 self.after(0, self._log, msg)300301 threading.Thread(target=do_write, daemon=True).start()302303def _log(self, msg: str):304"""向日志框追加消息"""305import datetime306 ts = datetime.datetime.now().strftime("%H:%M:%S")307 self._log_box.insert("end", f"[{ts}] {msg}\n")308 self._log_box.see("end") # 自动滚动到底部第四步：程序入口
python1import logging2import sys3from pathlib import Path45PROJECT_ROOT = Path(__file__).resolve().parents[1]6if str(PROJECT_ROOT) not in sys.path:7 sys.path.insert(0, str(PROJECT_ROOT))89from modbustcpDemo.ui.main_window import MainWindow1011# 配置日志，方便调试时查问题12logging.basicConfig(13 level=logging.WARNING,14 format="%(asctime)s [%(levelname)s] %(name)s: %(message)s"15)16settings = {17"default_ip": "127.0.0.1",18"default_port": 502,19"slave_id": 1,20"window_width":800,21"window_height":60022}23if __name__ == "__main__":24 app = MainWindow(settings)25 app.mainloop()⚠️ 几个必须知道的坑
线程安全是重中之重。 CustomTkinter和tkinter一样，所有UI更新必须在主线程执行。轮询线程里用self.after(0, callback)把更新任务丢回主线程，这个模式要形成肌肉记忆。直接在子线程里改Label的text，有时候能跑，有时候会莫名崩溃，而且复现困难。
批量读比逐个读快得多。 上面的代码为了清晰，是逐个寄存器读的。实际项目里，如果监控点多，建议把地址连续的寄存器合并成一次批量读——一次读20个寄存器，比发20次请求快一个数量级，也减少了设备侧的负载。
连接超时要设合理值。 timeout设太大，连接失败时界面会卡住很久，用户体验很差。我通常设3秒，配合把连接操作放到线程里，界面始终保持响应。
寄存器地址的0-based和1-based问题。 pymodbus使用0-based地址，但很多PLC文档和组态软件使用1-based（40001对应地址0）。对接新设备前，先用Modbus Poll这类工具验证地址，别上来就在代码里试。
🚀 进阶：让它更接近生产级
目前这个版本已经能用了，但距离真正的生产环境还有几步路：
断线重连机制——工控现场网络不稳定是常态。可以在_on_connection_lost里加一个自动重连的逻辑，比如每5秒尝试一次，重连成功后自动恢复轮询。
数据持久化——把采集到的数据写入SQLite或CSV，方便后续分析和追溯。pymodbus读到的数据加一个时间戳，存起来，现场排查问题时价值巨大。
报警阈值设置——当某个寄存器值超出范围时，在界面上变色提示，甚至触发声音报警。CustomTkinter的Label可以动态改text_color，实现起来很直接。
配置文件化——把IP、端口、寄存器映射表存到JSON或YAML文件里，不同设备切换时不用改代码，直接换配置文件。
完整项目已开源，包含模拟器测试脚本（不需要真实PLC也能跑起来验证界面）。欢迎在评论区分享你在工控项目里踩过的Modbus坑，或者你对这套架构的改进思路——这类经验，往往比文档更值钱。
