Linux VFS 基本知识概述

    Linux 虚拟文件系统（VFS）是内核中的一个软件抽象层。它的核心设计哲学是“一切皆文件”和“利用 C 语言结构体与函数指针实现面向对象的多态”。

    VFS 屏蔽了底层各种具体文件系统（如 Ext4, XFS, FAT32, NTFS）的差异，为用户态提供了一套统一的系统调用接口（open,read,write,close）。

VFS 的四大核心对象模型：

1. 超级块对象 (super_block)：代表一个已挂载的具体文件系统实例。

2. 索引节点对象 (inode)：代表文件系统中的具体文件（包含元数据：大小、权限、时间戳，以及指向数据块的指针）。

3. 目录项对象 (dentry)：代表目录树中的一个节点（用于路径查找和缓存）。

4. 文件对象 (file)：代表进程打开的一个文件实例（包含当前读写偏移量f_pos和访问模式）。

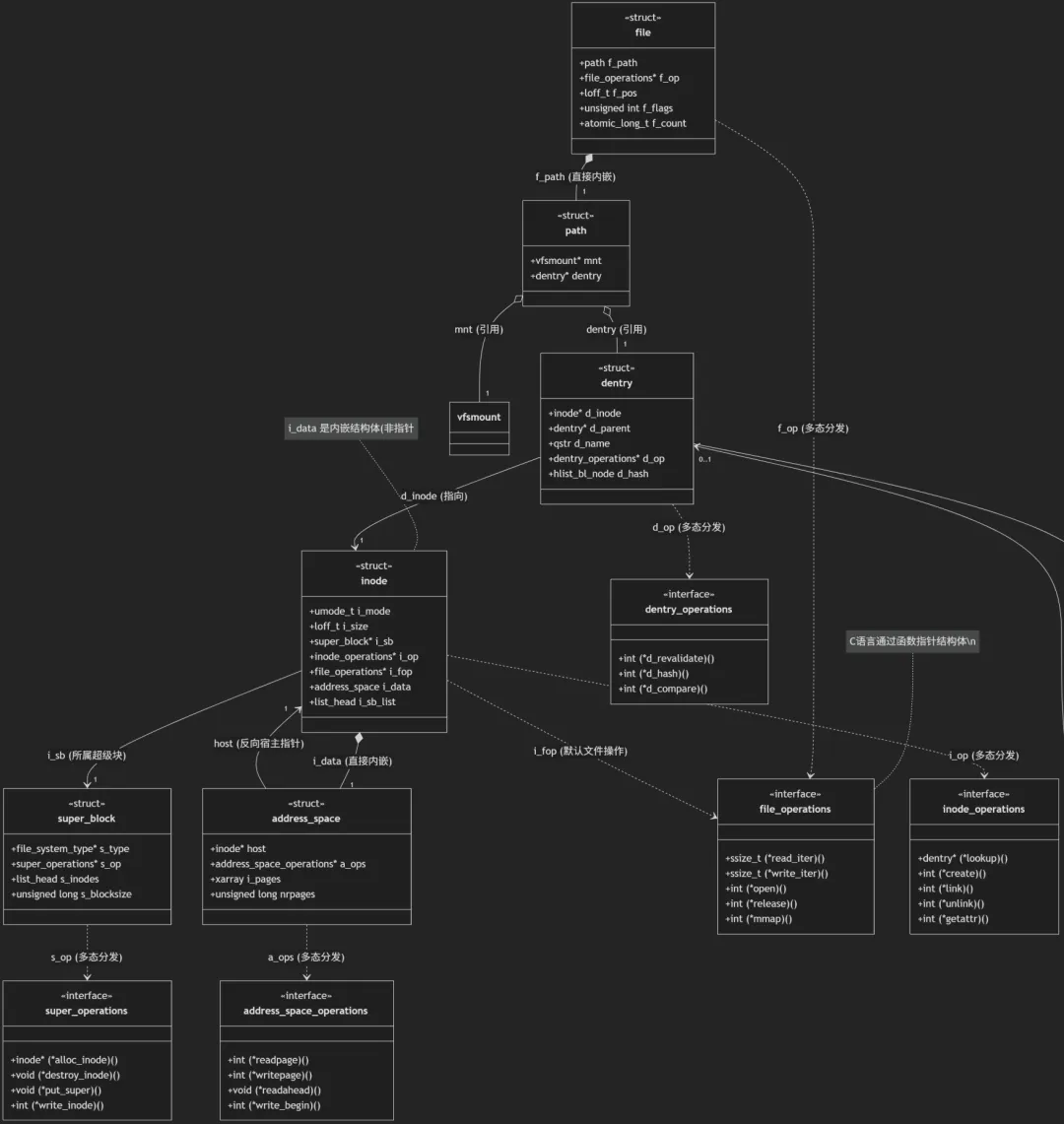

vfs数据结构关系图

💡 核心架构设计解析

    这张高级类图完美映射了 Linux 内核 C 语言设计的精髓，请注意图中四种不同连线的含义：

1. 组合 (Composition)*--(实心菱形)

• 含义：强生命周期绑定，“部分”不能脱离“整体”存在。

• C语言映射：结构体直接内嵌（非指针）。

• 图例：file *-- path和inode *-- address_space。在源码中，struct file内部直接包含了struct path f_path;，而不是指针。当file被销毁时，path也随之消亡。特别是inode内嵌的i_data（地址空间），它是该文件专属的 Page Cache 管理器。

2. 聚合 (Aggregation)o--(空心菱形)

• 含义：弱生命周期绑定，“部分”可以脱离“整体”独立存在。

• C语言映射：结构体指针引用，且表示一种包含关系。

• 图例：path o-- dentry。path结构体中包含了一个struct dentry *dentry;指针。dentry可以在没有path的情况下独立存在于 dentry cache 中。

3. 关联 (Association)-->(普通实线)

• 含义：两个独立实体之间的结构关系。

• C语言映射：普通的结构体指针引用。

• 图例：dentry --> inode。目录项通过d_inode指针找到对应的索引节点。一个inode可以被多个dentry关联（硬链接机制）。

4. 依赖/多态 (Dependency)..>(虚线)

• 含义：一个类依赖于另一个类（通常是接口），在运行时动态绑定。

• C语言映射：函数指针结构体（虚函数表）。这是 VFS 最核心的设计！

• 图例：file ..> file_operations。VFS 层不关心底层是 Ext4 还是 FAT。当调用read()时，VFS 直接执行file->f_op->read_iter()。具体文件系统在挂载时，将自己的实现（如ext4_file_read_iter）赋值给这个函数指针，从而完美实现了 C 语言下的多态。

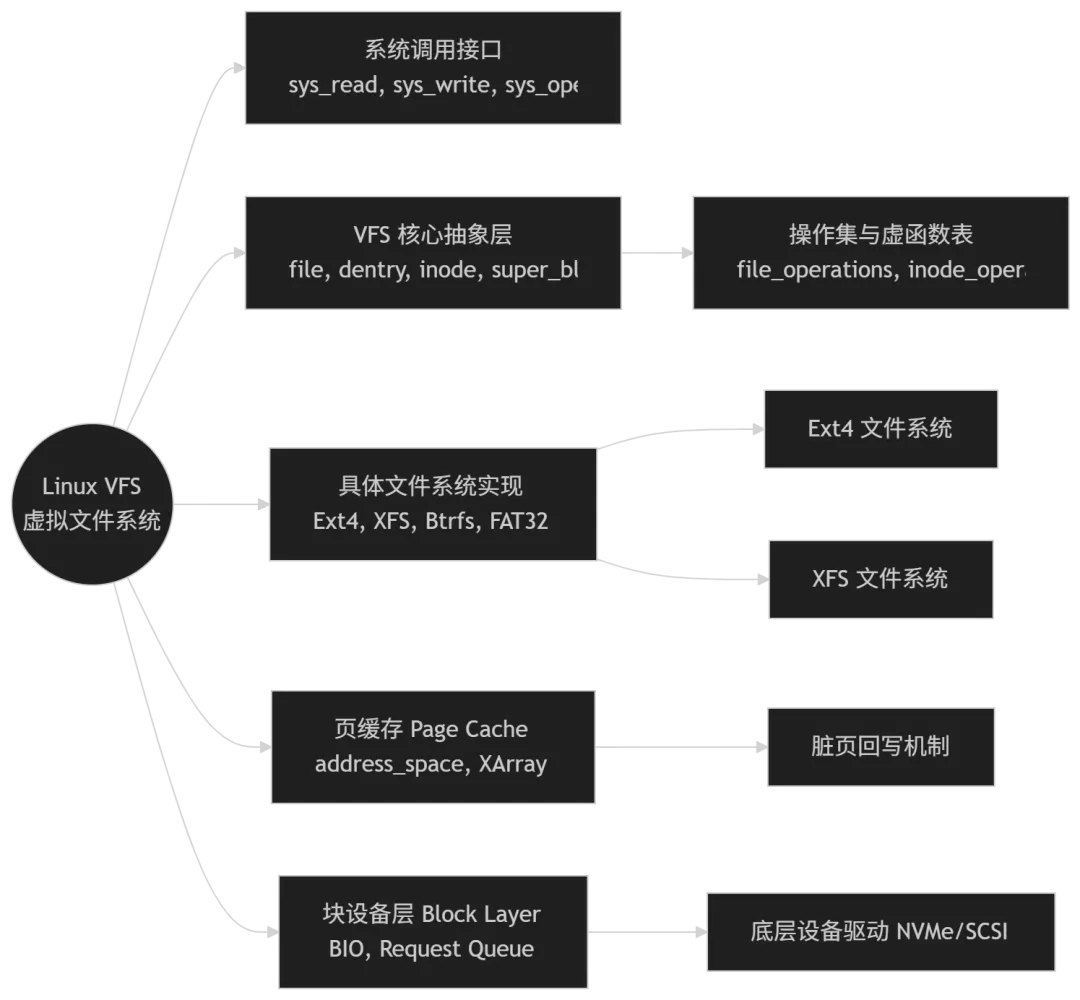

vfs软件层级图

read系统调用核心逻辑

    展示用户态调用read()后，内核从 VFS 层穿透到具体文件系统，再到 Page Cache 的完整控制流。

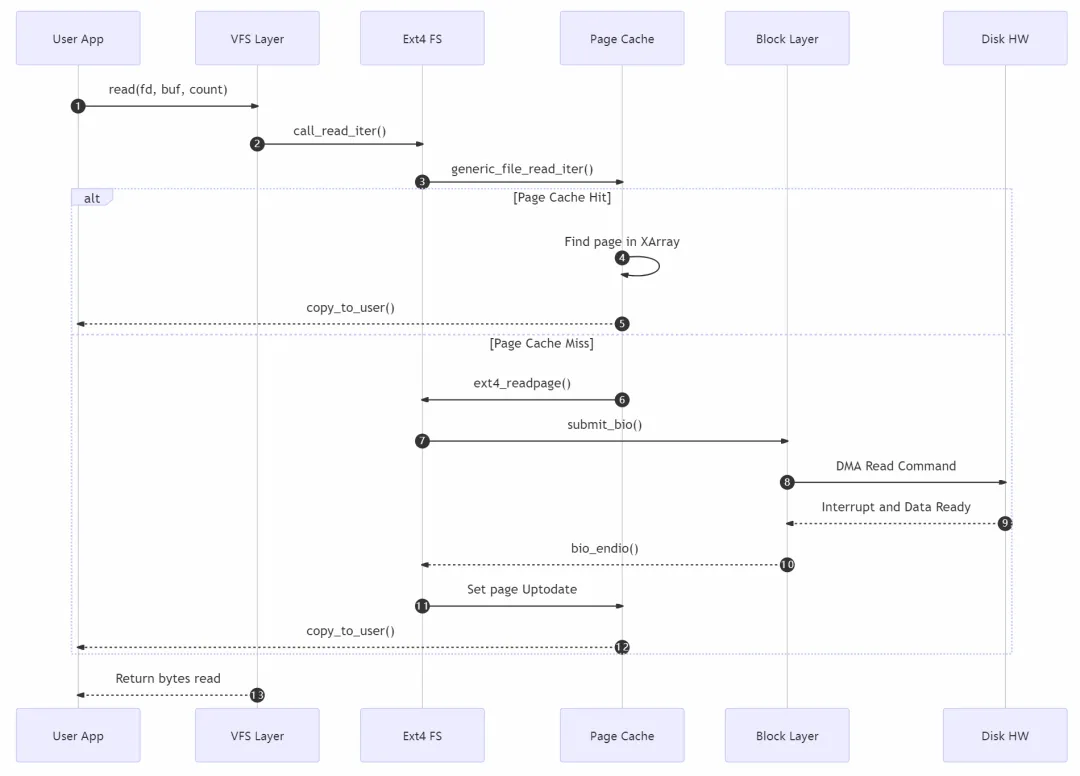

read与 Page Cache 时序图

VFS LayerExt4 FSPage CacheBlock LayerDisk HW

💡 时序图解析：

• 快速路径 (Hit)：如果数据已经在内存（Page Cache）中，直接通过copy_to_user拷贝给用户态，全程不涉及磁盘 I/O，速度极快。

• 慢速路径 (Miss)：如果缓存未命中，内核会分配物理页，构建 BIO (Block I/O) 结构体提交给块设备层。此时当前进程会被挂起（休眠），直到磁盘硬件完成 DMA 传输并触发硬件中断，内核才会将进程唤醒并拷贝数据。
