RTOS之RT-Thread & Linux 内核: 异常与中断核心知识整理

本文约4300字，今天继续阅读RT-Thread官方文档《rtthread_manual.zh》第七章与《深入Linux内核架构》中文版第14章内核活动的内容，二次重温中断相关知识，上一次还是在读《Linux设备驱动程序》这本书中梳理过中断的知识【精读】: 《Linux设备驱动程序》第十章--中断处理。学习RTOS，中断是必不可少的一个知识点。关于读书时间一长，日常不用又很容易忘记的问题，只好在有需要时多见几次面，总会留下一些蛛丝马迹的。本文整理了RT-Thread与Linux内核中关于异常与中断的核心知识点。

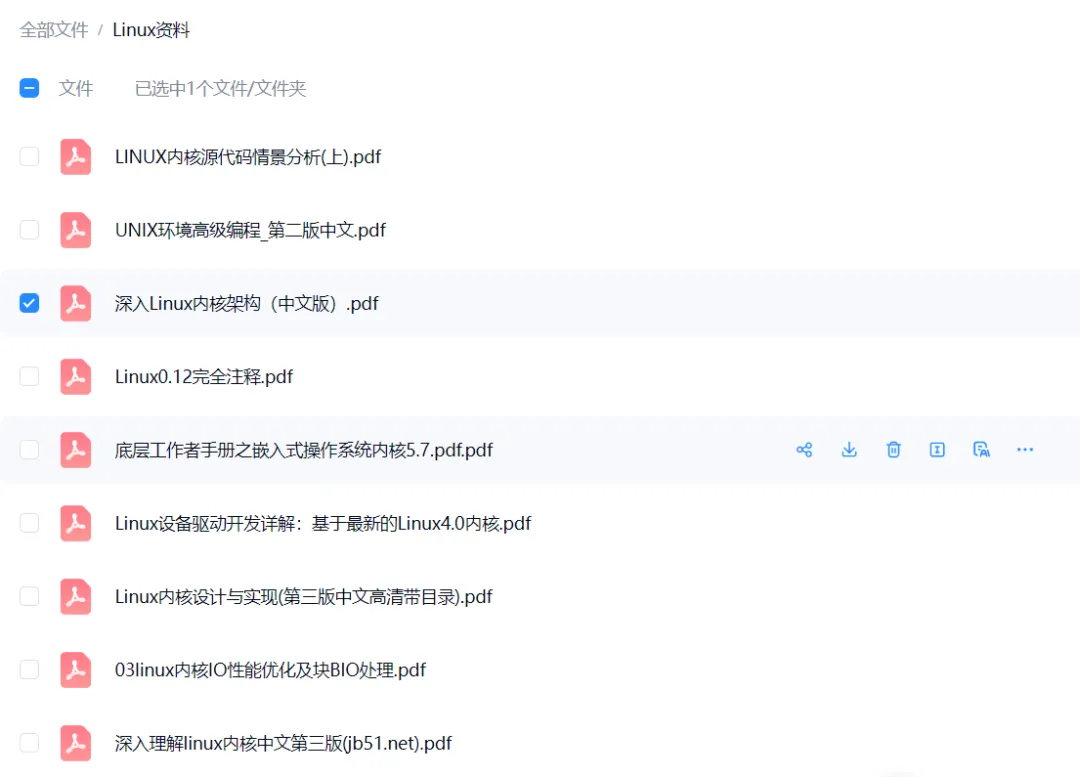

关注公众号, 即可获得与Linux相关的电子书籍以及常用开发工具，文末有文档清单。

前言

中断与异常是嵌入式实时系统、Linux操作系统响应外部硬件、CPU内部错误的核心机制，是软硬件交互的桥梁。本文结合《rtthread_manual.zh》和《深入Linux内核架构》两份文档，分别覆盖RT-Thread实时OS（嵌入式MCU场景，Cortex-M为主）、Linux通用内核（服务器/高端嵌入式） 两套主流中断体系，二者底层原理同源，但上层调度、下半部延迟处理、栈管理、API设计存在明显差异。 本文统一梳理基础概念、中断处理流程、分层处理机制、软硬件架构差异、工程落地场景、故障调试手段六大核心模块。

一 基础核心概念：异常、同步/异步、中断分类

1. 异常总定义

异常是CPU脱离正常流水线，跳转至专用处理代码的事件，处理不及时会导致系统崩溃、数据丢失。分为同步异常、异步异常（中断） 两大类。

（1）同步异常（CPU内部触发，不可忽略、必须立即处理）

由当前指令执行产生，和程序执行强绑定，发生后必须暂停当前代码处理：

• RT-Thread举例：除零错误、内存访问越界、HardFault、MemManage等Cortex-M故障；
• Linux举例：缺页异常、除零、非法指令、内存保护故障。 特点：无法延后处理，必须当场修复或上报错误。

（2）异步异常（硬件中断IRQ，外部设备触发）

由外设（按键、串口、网卡、定时器）主动发起，与当前CPU执行代码无关，可临时屏蔽/延后处理，硬件中断全部属于异步异常。 特点：支持中断嵌套、中断屏蔽、延迟处理。

2. 硬件中断 vs 软中断（Linux特有，RT-Thread无原生软中断，用线程模拟）

1. 硬件IRQ：外设电平/边沿触发，硬件通过中断控制器（NVIC/IO-APIC）通知CPU，执行ISR；
2. Linux软中断softirq：纯软件机制，用于延迟硬件中断的耗时逻辑，运行于中断上下文，禁止睡眠；
3. 衍生延迟机制
• Linux：tasklet（基于软中断，单CPU串行执行）、工作队列workqueue（进程上下文，允许睡眠）；
• RT-Thread：中断底半Bottom Half（信号量/事件/消息队列唤醒普通线程处理耗时逻辑）。

3. 关键术语区分

二 中断标准处理全流程（RT-Thread与Linux通用底层逻辑）

任意硬件中断触发后，CPU执行固定5步流程：

1. 保存现场：自动/软件保存当前寄存器、程序计数器PC；
• Cortex-M NVIC：硬件自动压PSR/R0~R3/R12，剩余寄存器由OS软件保存；
• Linux X86：切换内核栈，汇编保存pt_regs完整寄存器集合。
2. 切换栈（可选）
• RT-Thread：强制使用独立全局中断栈，不占用线程栈，节省内存；
• Linux：可配置独立IRQ栈，默认使用进程内核栈。
3. 跳转中断服务函数ISR：根据中断向量表找到对应处理入口；
4. 执行中断处理：分Top Half快速处理，触发下半部延迟任务；
5. 恢复现场+返回：还原寄存器，回到被打断的代码继续执行。

关键时间指标（实时系统核心指标）

1. 中断延迟TB：中断触发 → ISR第一行代码执行的间隔；
2. 中断服务耗时TC：ISR上半部执行时长；
3. 中断响应时间TD = TB + TC；

实时系统硬性要求：TC尽可能短，长耗时必须丢给下半部，否则丢失中断、高优先级任务卡顿。

三 两大系统中断架构核心差异

1. RT-Thread（嵌入式MCU，Cortex-M NVIC架构）

（1）中断控制器：NVIC

统一内嵌于Cortex-M内核，原生支持中断嵌套、硬件自动保存部分寄存器；中断向量表为固定数组，采用WEAK弱符号，用户自定义同名函数即可覆盖默认中断处理。

（2）栈机制：全局独立中断栈

所有中断共用一套系统中断栈，中断发生时切换SP指针，完全不占用线程栈。 优势：无需为每个线程预留超大栈应对中断嵌套，内存利用率大幅提升，多线程场景收益明显。

（3）延迟处理：Bottom Half（线程方案）

无软中断/tasklet，采用IPC通信（信号量/事件/消息邮箱） 分离快慢逻辑：

1. Top Half（ISR内）：读取硬件寄存器、清除中断标志、释放信号量；
2. 专用业务线程阻塞等待信号量，收到后执行数据解析、复杂运算等耗时操作；

（4）核心API

1. 注册中断：rt_hw_interrupt_install()（Cortex-M部分分支不支持，直接覆盖向量表弱函数）；
2. 屏蔽/打开单路中断：rt_hw_interrupt_mask/umask()；
3. 全局关开中断：rt_hw_interrupt_disable/enable()（成对使用，恢复原始中断状态）；
4. 中断上下文标记：rt_interrupt_enter/leave()、rt_interrupt_get_nest()（获取嵌套深度）。

2. Linux内核（X86/ARM服务器、高端嵌入式）

（1）中断控制器：PIC/IO-APIC/GIC

分层抽象irq_chip统一封装底层硬件操作（mask/unmask/ack/eoi），支持中断共享（多个设备共用同一个IRQ号）。 三层中断抽象：

1. 芯片层irq_chip：直接操作中断控制器硬件；
2. 电流层handle_irq：区分边沿/电平触发，处理中断挂起、并发冲突；
3. 高层ISR：设备驱动注册的中断处理函数。

（2）三级延迟处理体系（分层解决耗时问题）

1. 上半部ISR：关中断执行，仅读取硬件、标记中断，极短耗时；
2. 软中断softirq：中断退出后自动执行，多核可并行运行，禁止睡眠（网络收发、定时器）；
3. tasklet：基于软中断封装，同一tasklet单CPU串行执行，驱动常用；
4. 工作队列workqueue：内核线程上下文，允许睡眠、阻塞、调用复杂内核接口，处理超大耗时任务。

（3）核心数据结构

• irq_desc[]：全局中断描述符数组，管理每个IRQ状态、控制器、处理函数链；
• irqaction：单个设备中断处理链表，支持共享IRQ；
• softirq_vec：软中断向量表，系统固定32个软中断；

（4）核心API

• 注册中断：request_irq(irq, handler, flags, name, dev_id)；
• 释放中断：free_irq()；
• 触发软中断：raise_softirq()；
• 调度tasklet：tasklet_schedule()；
• 提交工作：schedule_work()。

四 中断分层处理（Top Half + Bottom Half）通用设计规范

1. 上半部Top Half（ISR硬性约束）

仅允许做以下操作，禁止任何耗时逻辑：

1. 读取外设状态寄存器、缓存硬件原始数据；
2. 清除硬件中断标志，防止重复触发；
3. 通过信号量/软中断/tasklet唤醒下半部；
4. 简单计数（如系统tick自增）。

严格禁止：

• 循环延时、复杂算法、字符串打印、文件读写；
• RT-Thread/Linux均禁止在ISR中睡眠、阻塞等待；
• 大量内存拷贝、协议解析。

2. 下半部Bottom Half适用场景

串口大批量数据解析、网卡数据包校验、传感器滤波、存储读写、屏幕刷新等耗时业务。

两套系统实现对比

3. 高速设备特殊优化方案

当设备传输速率极高、中断频繁触发（如10Mbps网口），频繁中断+任务切换会大幅降低带宽利用率：

1. 增大单次传输数据长度，减少中断触发次数；
2. 低速设备：中断模式；高速大数据设备：切换轮询模式；
3. 轮询线程降低优先级，避免独占CPU阻塞其他任务。

五 实际应用场景

场景1：嵌入式RT-Thread串口接收（典型Bottom Half）

需求：串口高速接收，数据帧解析校验耗时，不能阻塞ISR

1. ISR（Top Half）：读取DR寄存器存入环形缓冲区，释放信号量，直接退出；
2. 独立串口解析线程：阻塞等待信号量，收到后解析协议、校验、上报上层应用； 优势：ISR执行微秒级，不会丢失字节，复杂解析在线程执行，不影响其他中断。

场景2：Linux网卡数据收发

1. 硬件中断ISR：标记网卡接收完成，触发NET_RX软中断；
2. 软中断处理数据包拷贝、校验；
3. 上层TCP/IP协议栈处理； 高速网卡依赖软中断并行处理，最大化吞吐。

场景3：按键外部中断（极简ISR，无需下半部）

按键触发仅记录按键电平、标记事件，无复杂运算，ISR内直接完成，不需要延迟处理。

场景4：存储设备SD卡中断（Linux工作队列）

SD读写耗时数百ms，tasklet禁止睡眠，必须使用workqueue，在进程上下文执行读写操作。

场景5：定时器中断（时钟tick）

属于极简ISR，仅全局tick变量+1，无下半部，是标准短耗时中断范例。

六 中断常见故障与调试方案

（一）高频故障现象及根因

1. 丢失中断、数据丢包
• 根因：ISR耗时过长，屏蔽中断期间新中断堆积溢出；电平触发中断未及时清标志；
• 解决：拆分上下半部，缩短ISR；及时清除外设中断寄存器。
2. 系统死机HardFault/Oops崩溃
• 根因：ISR中调用阻塞/睡眠接口；中断栈溢出；中断共享未判断设备源；野指针访问；
• 区分：RT-Thread多为栈溢出、非法函数调用；Linux多为IRQ链表空指针、并发无锁。
3. 中断嵌套过深栈溢出
• RT-Thread：虽然使用独立中断栈，但多层高优先级中断嵌套仍会耗尽栈；
• 解决：调大中断栈大小，优化ISR减少局部变量，降低不必要中断频率。
4. 实时性差、任务卡顿
• 根因：频繁长耗时中断、频繁任务切换；高速设备误用中断模式；
• 解决：高速设备改用轮询；所有耗时逻辑下放下半部。
5. 假中断spurious interrupt（Linux）硬件异常、中断屏蔽未清除，内核反复触发无效IRQ，占用CPU；可通过/proc/interrupts统计。

（二）RT-Thread 中断调试手段

1. 查看中断嵌套深度

   rt_uint8_t nest = rt_interrupt_get_nest();if(nest > 0) // 当前处于中断上下文

2. 关闭全局中断计时，定位长临界区在rt_hw_interrupt_disable/enable包裹代码前后打点计时，找到长时间关中断逻辑。
3. HardFault异常栈回溯Cortex-M发生HardFault时打印栈寄存器、PC地址，定位ISR内非法操作；
4. 监控中断栈使用率RT-Thread提供栈水印统计，判断中断栈是否临近溢出；
5. 打印中断触发频率在ISR内自增计数，周期打印，判断是否中断风暴。

（三）Linux内核中断调试手段

1. 查看中断统计

   cat /proc/interrupts  # 查看各IRQ触发次数、绑定CPU、设备名cat /proc/softirqs    # 查看软中断占用情况

2. 追踪中断耗时ftrace工具跟踪irq_handler_entry/irq_handler_exit，统计每个ISR执行时长；
3. Oops崩溃日志分析发生中断空指针时内核打印Oops，包含IRQ号、调用栈，定位出错驱动ISR；
4. tasklet/workqueue监控查看/proc/softirqs判断tasklet堆积；ps查看ksoftirqd内核线程CPU占用；
5. 中断亲和性调优echo [cpu掩码] > /proc/irq/N/smp_affinity，将高频中断绑定单独CPU，减少调度冲突。

（三）通用中断调试黄金准则

1. 任何ISR执行时间控制在微秒级，毫秒级逻辑必须下放下半部；
2. 中断上下文禁止：睡眠、mutex锁、动态内存分配、大量打印；
3. 电平触发中断务必在ISR内清除硬件中断标志，否则持续触发中断风暴；
4. 共享中断必须在ISR内判断设备状态，非本设备中断直接返回IRQ_NONE；
5. 实时系统尽量减少全局关中断的代码段，缩小临界区范围。

七 总结

1. 同步异常由CPU内部错误产生，必须立即处理；硬件中断属于异步异常，支持屏蔽、嵌套、延迟处理；
2. RT-Thread采用独立中断栈+线程式下半部，适配资源受限MCU；Linux采用irq分层+软中断/tasklet/workqueue多级延迟，适配高性能设备；
3. 中断核心设计原则：上半部极速处理硬件，下半部异步处理耗时业务；
4. 故障核心根源多为ISR耗时过长、中断栈溢出、上下文接口误用，配套栈监控、中断统计、ftrace/Oops日志可快速定位问题；
5. 高速传输场景可灵活切换轮询模式，平衡系统吞吐与实时性。
