Linux中断处理-request_irq与顶半部底半部

上一篇我们用输入子系统 + 定时器轮询实现了一个 GPIO 按键驱动。evtest 能看到按键事件了，但你知道它的代价吗？——每 20ms 一次定时器中断，CPU 每秒要醒 50 次去读一个可能根本没按的 GPIO。 一款手机如果有 10 个这样的轮询驱动，光"空转"就能吃掉不少电量。今天，我们用 Linux 中断框架 把按键驱动改成中断驱动——按键不按，CPU 完全不理；按键一按，硬件通知 CPU，驱动立刻响应。

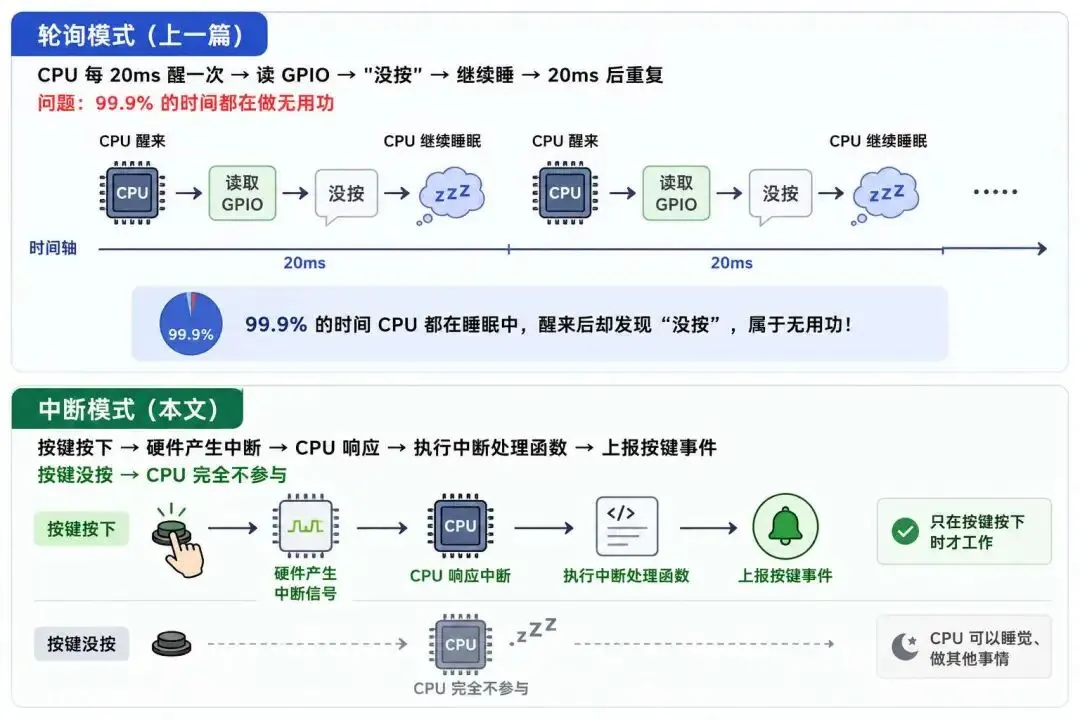

unsetunset一、轮询 vs 中断：一张图说明白unsetunset

中断的本质：由硬件主动通知 CPU，而不是 CPU 反复去问硬件。

在 Linux 驱动开发中，理解中断处理是绕不开的核心技能。下文从最简单的 request_irq 开始，逐步展开顶半部/底半部的设计原理，最后改写出中断版按键驱动。

unsetunset二、基础：gpio_to_irq + request_irqunsetunset

2.1 从 GPIO 编号获取中断号

#include<linux/interrupt.h>#include<linux/gpio.h>int irq;/* 第一步：GPIO 编号 → IRQ 编号 */irq = gpio_to_irq(gpio);if (irq < 0) {    pr_err("gpio_to_irq failed\n");return irq;}

每个 GPIO 控制器内部都连接着一根中断线。gpio_to_irq 做的事情就是查表——GPIO0_C0 对应的硬件中断号是多少。这个号是芯片原厂的 GPIO 驱动（如 pinctrl-rockchip.c）在初始化时注册的，你不需要知道它具体是几。

2.2 注册中断处理函数

#include<linux/interrupt.h>irqreturn_tmy_irq_handler(int irq, void *dev_id){    pr_info("key pressed! irq=%d\n", irq);return IRQ_HANDLED;    /* 告诉内核：中断已处理 */}/* 在 probe 中注册 */ret = request_irq(irq,                    /* 中断号 */                  my_irq_handler,         /* 中断处理函数 */                  IRQF_TRIGGER_FALLING,   /* 触发方式：下降沿 */"gpio_key",             /* 名称（出现在 /proc/interrupts） */                  dev);                   /* 传给处理函数的 dev_id */if (ret) {    pr_err("request_irq failed, ret=%d\n", ret);return ret;}

四个关键参数：

2.3 触发方式的四种选择

IRQF_TRIGGER_RISING   → 上升沿触发（低电平 → 高电平的瞬间）IRQF_TRIGGER_FALLING  → 下降沿触发（高电平 → 低电平的瞬间）IRQF_TRIGGER_HIGH     → 高电平触发（持续高电平期间反复触发）IRQF_TRIGGER_LOW      → 低电平触发（持续低电平期间反复触发）

按键用边沿触发（RISING 或 FALLING），不要用电平触发。如果用电平触发，按键按着不放时中断会反复触发，CPU 被中断轰炸。

如果你的 GPIO 是上升沿有效（按下 = 高电平），用 IRQF_TRIGGER_RISING；如果是下降沿有效，用 IRQF_TRIGGER_FALLING。双边沿触发（IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING）可以同时捕获按下和释放。

unsetunset三、中断处理函数的铁律：不能休眠unsetunset

3.1 中断上下文是什么？

当 my_irq_handler 被调用时，代码运行在中断上下文（interrupt context）中。和进程上下文最大的区别：

中断上下文不能休眠的原因很简单： 你在中断里休眠了，谁来唤醒你？中断没有关联进程，调度器没有办法把 CPU 给到“这个中断”继续执行。如果在中断上下文调了可能休眠的函数（如 mutex_lock、copy_from_user），启用了 CONFIG_DEBUG_ATOMIC_SLEEP 的内核会直接打印 WARNING 甚至触发 kernel panic。

3.2 中断处理函数里能干什么、不能干什么

irqreturn_tmy_irq_handler(int irq, void *dev_id){structgpio_key_dev *dev = dev_id;/* ✅ 能干的：操作寄存器、读 GPIO、设置标志位 */int level = gpio_get_value(dev->gpio);/* ✅ 能干的：操作自旋锁（spin_lock，但不能用 mutex） */    spin_lock(&dev->lock);/* ❌ 不能干的：调用可能休眠的函数 */// mutex_lock(&dev->mutex);           // ❌ mutex 会休眠// copy_from_user(buf, ...);          // ❌ 可能引发缺页异常// msleep(10);                         // ❌ 明显休眠// kmalloc(GFP_KERNEL);                // ❌ GFP_KERNEL 可能休眠/* ❌ 不能干的：耗时的复杂计算 */// 100ms 的浮点运算 ← 这会让所有其他中断排队等着，系统卡成狗    spin_unlock(&dev->lock);return IRQ_HANDLED;}

核心原则：中断处理函数要越快越好。 打个比方，中断处理函数就像餐厅接待员——你的工作是把客人领进门（记录中断发生），而不是进去亲自给客人做菜（处理业务逻辑）。复杂的事情交给"底半部"去做。

unsetunset四、顶半部与底半部：中断的"前台"和"后台"unsetunset

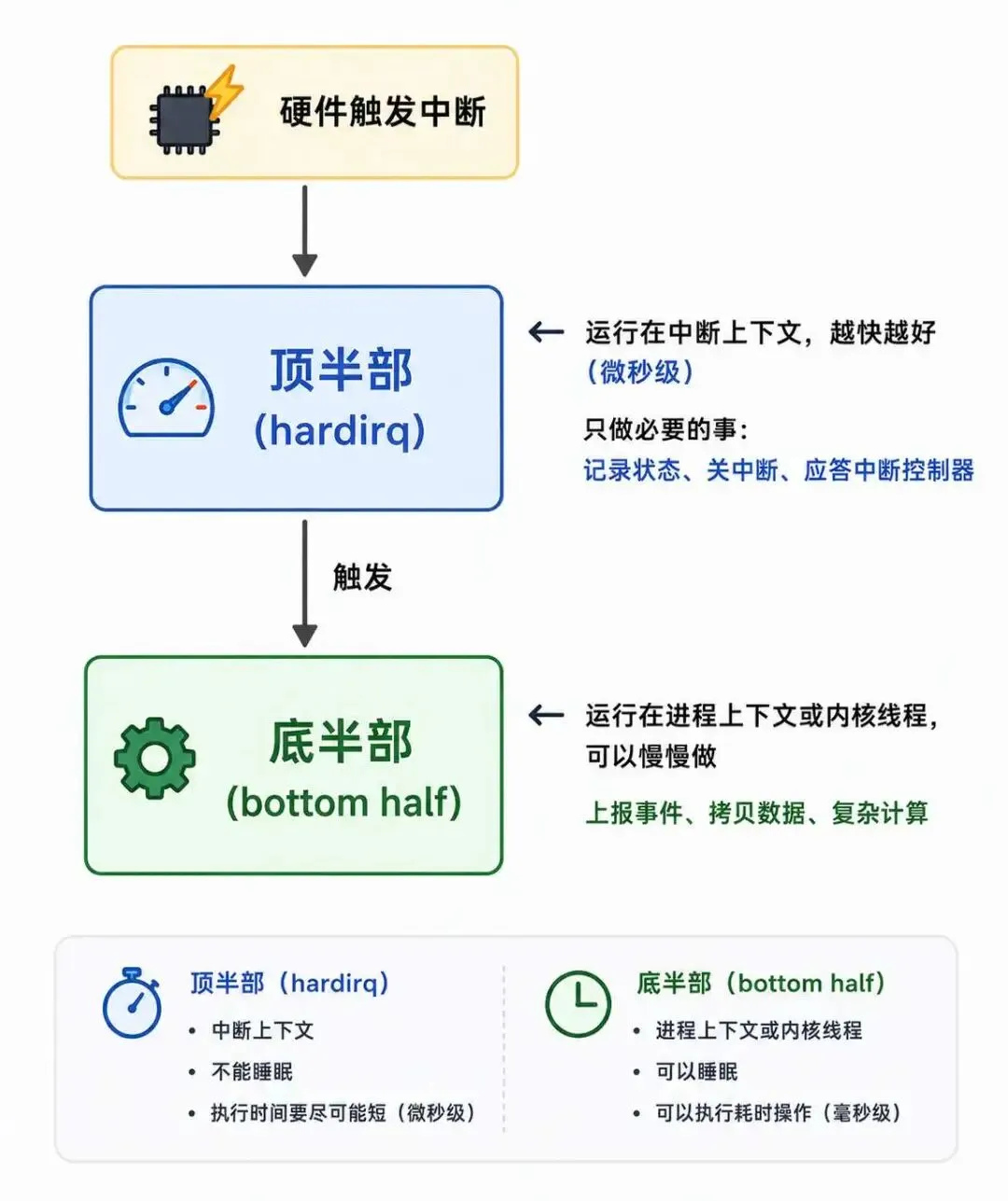

正是因为中断上下文不能做耗时操作，Linux 把中断处理分成了两半：

Linux 提供了三种实现底半部的机制：

本文重点讲两种：request_threaded_irq（首选方案）和 workqueue（备选方案）。 tasklet 正在被内核社区逐步标记为过时——因为它在软中断上下文运行，不能休眠，而且一个 tasklet 只能在一个 CPU 上执行，不如 workqueue 灵活。

unsetunset五、方案一（推荐）：request_threaded_irqunsetunset

request_threaded_irq 是 request_irq 的升级版：顶半部（hardirq handler）运行在中断上下文，底半部（threaded handler）运行在独立的内核线程中。

#include<linux/interrupt.h>/* * 顶半部：运行在中断上下文 * 返回值 IRQ_WAKE_THREAD 告诉内核"去叫底半部起来干活" */staticirqreturn_tgpio_key_hardirq(int irq, void *dev_id){/*     * 顶半部只做一件事：告诉内核"有按键事件要处理"。     * 实际的上报工作交给底半部。     */return IRQ_WAKE_THREAD;}/* * 底半部：运行在内核线程中，可以休眠 */staticirqreturn_tgpio_key_threaded(int irq, void *dev_id){structgpio_key_dev *dev = dev_id;int level;    level = gpio_get_value(dev->gpio);/*     * 在底半部里上报输入事件是完全安全的——     * 这里运行在进程上下文，input_event 内部可能做的     * 内存分配、锁操作都不会触发原子上下文警告。     */    input_report_key(dev->input, KEY_1, level);    input_sync(dev->input);return IRQ_HANDLED;}/* ============ probe 中注册 ============ */ret = request_threaded_irq(irq,                            gpio_key_hardirq,        /* 顶半部 */                            gpio_key_threaded,       /* 底半部 */                            IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING,"gpio_key",                            dev);if (ret) {    pr_err("request_threaded_irq failed\n");return ret;}

常见用法：顶半部直接返回 IRQ_HANDLED

如果你的顶半部什么额外工作都不需要做（按键驱动就是这种情况），可以直接让顶半部返回 IRQ_HANDLED。但更推荐返回 IRQ_WAKE_THREAD 来显式表达"我有底半部要做"。

更简单的写法——顶半部留空：

/* * 如果你不需要单独在中断上下文中做任何事，顶半部可以直接返回 * IRQ_WAKE_THREAD。内核看到这个返回值会自动调用你的底半部。 *  * 甚至可以直接用 NULL 作为 hardirq handler——内核会把 * 默认的 primary handler 设置为只返回 IRQ_WAKE_THREAD。 */ret = request_threaded_irq(irq,NULL,                    /* 顶半部留空 */                            gpio_key_threaded,                            IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING,"gpio_key",                            dev);

这种方式下，内核会自动处理硬件中断应答和底半部调度——你只需要写底半部。

unsetunset六、方案二（了解即可）：workqueueunsetunset

在 request_threaded_irq 出现之前（Linux 2.6.30 以前），workqueue 是底半部的事实标准：

#include<linux/workqueue.h>staticvoidgpio_key_work(struct work_struct *work){structgpio_key_dev *dev =container_of(work, structgpio_key_dev, work);int level;    level = gpio_get_value(dev->gpio);    input_report_key(dev->input, KEY_1, level);    input_sync(dev->input);}staticirqreturn_tgpio_key_irq(int irq, void *dev_id){structgpio_key_dev *dev = dev_id;/*     * 中断上下文不能休眠，但可以调度 workqueue。     * schedule_work 把 work 放到系统工作队列，稍后由内核线程执行。     */    schedule_work(&dev->work);return IRQ_HANDLED;}/* probe 中初始化 */INIT_WORK(&dev->work, gpio_key_work);ret = request_irq(irq, gpio_key_irq,                   IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING,"gpio_key", dev);

既然有了 request_threaded_irq，为什么还要知道 workqueue？

因为不是所有中断都用 threaded irq。有些驱动需要在多个地方调度同一个 work（比如定时器 + 中断都触发同一个 work），这时 workqueue 更灵活。但在按键驱动这种"一个中断 → 一个处理函数"的简单场景中，request_threaded_irq 是最优解。

unsetunset七、完整代码：中断版按键驱动unsetunset

把上一篇的轮询版改成中断版，改动集中在 probe 和 remove：

#include<linux/module.h>#include<linux/platform_device.h>#include<linux/of_gpio.h>#include<linux/gpio.h>#include<linux/interrupt.h>#include<linux/input.h>structgpio_key_dev {int gpio;int irq;structinput_dev *input;};/* ============ 底半部：上报按键事件 ============ */staticirqreturn_tgpio_key_threaded(int irq, void *dev_id){structgpio_key_dev *dev = dev_id;int level;/*     * 读 GPIO 当前电平，上报按键事件。     * 注意：这里用的是双边沿触发，电平为 1 = 按下，0 = 释放。     * 如果你的硬件是低电平有效，把 level 取反即可。     */    level = gpio_get_value(dev->gpio);    input_report_key(dev->input, KEY_1, level);    input_sync(dev->input);return IRQ_HANDLED;}/* ============ probe ============ */staticintgpio_key_probe(struct platform_device *pdev){structgpio_key_dev *dev;unsignedlong irq_flags;int ret;    dev = devm_kzalloc(&pdev->dev, sizeof(*dev), GFP_KERNEL);if (!dev)return -ENOMEM;/* ---- 1. 获取 GPIO ---- */    dev->gpio = of_get_named_gpio(pdev->dev.of_node, "key-gpios", 0);if (dev->gpio < 0) {        pr_err("gpio_key: failed to get key-gpios\n");return dev->gpio;    }    ret = gpio_request(dev->gpio, "key");if (ret)return ret;    gpio_direction_input(dev->gpio);/* ---- 2. GPIO → IRQ ---- */    dev->irq = gpio_to_irq(dev->gpio);if (dev->irq < 0) {        pr_err("gpio_key: gpio_to_irq failed\n");        ret = dev->irq;goto fail_gpio;    }/* ---- 3. 分配并初始化 input_dev ---- */    dev->input = devm_input_allocate_device(&pdev->dev);if (!dev->input) {        ret = -ENOMEM;goto fail_gpio;    }    dev->input->name = "gpio_key";    dev->input->phys = "gpio-keys/button0";    dev->input->id.bustype = BUS_HOST;    input_set_capability(dev->input, EV_KEY, KEY_1);    ret = input_register_device(dev->input);if (ret)goto fail_gpio;/* ---- 4. 注册中断（顶半部留空 + 底半部干活）---- *//*     * 设备树里如果指定了中断触发方式，gpio_to_irq 会自动填好。     * 这里显式用双边沿触发，同时捕获按下和释放。     */    irq_flags = IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING;    ret = request_threaded_irq(dev->irq, NULL, gpio_key_threaded,                                irq_flags, "gpio_key", dev);if (ret) {        pr_err("gpio_key: request_threaded_irq failed, ret=%d\n", ret);goto fail_input;    }    platform_set_drvdata(pdev, dev);    pr_info("gpio_key: probed on irq=%d, /dev/input/eventX ready\n",            dev->irq);return 0;fail_input:    input_unregister_device(dev->input);fail_gpio:    gpio_free(dev->gpio);return ret;}/* ============ remove ============ */staticintgpio_key_remove(struct platform_device *pdev){structgpio_key_dev *dev = platform_get_drvdata(pdev);    free_irq(dev->irq, dev);               /* 注销中断 */    input_unregister_device(dev->input);   /* 注销输入设备 */    gpio_free(dev->gpio);return 0;}static const structof_device_idgpio_key_of_match[] = {    { .compatible = "qian,gpio-key" },    { }};MODULE_DEVICE_TABLE(of, gpio_key_of_match);static structplatform_drivergpio_key_driver = {    .driver = {        .name           = "gpio-key",        .of_match_table = gpio_key_of_match,    },    .probe  = gpio_key_probe,    .remove = gpio_key_remove,};module_platform_driver(gpio_key_driver);MODULE_LICENSE("GPL");MODULE_AUTHOR("qian");MODULE_DESCRIPTION("Interrupt-driven GPIO key via input subsystem");

对比轮询版：改了什么？

unsetunset八、按键去抖：中断版的老问题unsetunset

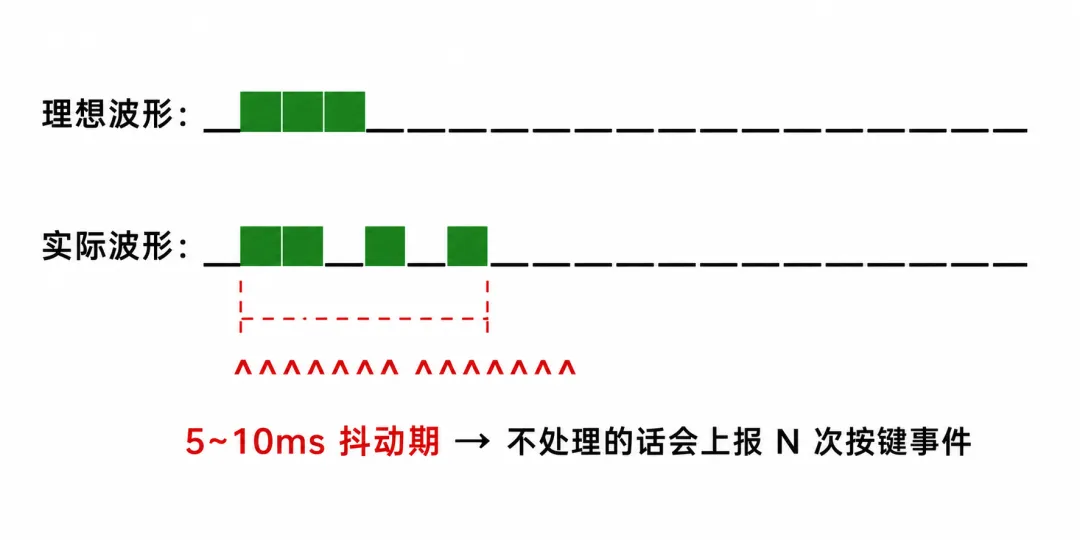

按键按下时，机械触点会"弹跳"——在几毫秒内反复通断：解决方案有两个：

方案一：硬件去抖 + 软件延迟（简单）

/* * gpiod_set_debounce 告诉 GPIO 控制器"电平稳定 X us 后才算有效"。 * 底层由 pinctrl 驱动实现（Rockchip 平台 A->5.10 已支持）。 * 注意：不是所有 GPIO 控制器都支持硬件去抖，不支持时返回 -ENOTSUPP。 */gpiod_set_debounce(gpio_to_desc(dev->gpio), 5000);  /* 5ms 去抖 */

简单省事，但依赖硬件支持。如果 GPIO 控制器不支持硬件去抖，需要方案二。

方案二：在底半部加延迟（软件去抖）

staticirqreturn_tgpio_key_threaded(int irq, void *dev_id){structgpio_key_dev *dev = dev_id;int level;/*     * 底半部运行在进程上下文，msleep 是允许的。     * 等 10ms 再读 GPIO——如果按键真的按下了，电平应该已经稳定。     */    msleep(10);    level = gpio_get_value(dev->gpio);    input_report_key(dev->input, KEY_1, level);    input_sync(dev->input);return IRQ_HANDLED;}

注意：这个 msleep 放在底半部里是合法的——因为 request_threaded_irq 的底半部运行在内核线程中（进程上下文）。如果放在顶半部里（中断上下文），msleep 会直接触发调度器断言失败。

unsetunset九、查看中断统计unsetunset

加载驱动后，可以通过 /proc/interrupts 确认中断是否正常注册和触发：

cat /proc/interrupts | grep gpio_key# 输出示例（每次按键按下，计数器 +1）：#   CPU0    CPU1    CPU2    CPU3#   123:    5       0       0       0    gpio_key#     ^     ^#   irq号  触发次数

每次按下按键，右下角的计数器 +1。如果你的按键"按一下计数器加了 20 几"——说明按键抖动严重，需要加去抖。

unsetunset十、内核 gpio-keys 驱动的中断处理unsetunset

顺便看一下 gpio_keys.c 是怎么用 request_threaded_irq 的（简化版）：

gpio_keys_probe()  └── 每个子节点       ├── devm_gpiod_get()           // 获取 GPIO 描述符       ├── gpiod_to_irq()             // GPIO → IRQ       ├── request_threaded_irq()       │     hardirq = gpio_keys_gpio_isr   // 顶半部：记录按键状态       │     threaded = gpio_keys_gpio_report_event  // 底半部：上报 + 去抖 + 长按       └── input_register_device()

和我们写的驱动几乎一样。 区别是 gpio-keys 的顶半部做了更复杂的时间戳记录和去抖逻辑，底半部支持自动重复和唤醒源管理。但架构一模一样——request_threaded_irq 顶半部 + 底半部。

unsetunset十一、Linux 4.19 / 5.10 / 6.1 版本差异unsetunset

中断子系统的核心 API 在三个版本中高度一致，但底半部机制有一些演进：

本文代码在 4.19 / 5.10 / 6.1 上均可编译运行。 唯一需要注意的是：gpiod_set_debounce 在 4.19 的某些 GPIO 控制器（特别是通过 I2C/SPI 扩展的 GPIO）上可能返回 -ENOTSUPP，此时需要改用软件去抖方案（底半部 msleep 或定时器去抖）。Rockchip 主控的片上 GPIO 在 4.19 已支持硬件去抖。

关于 tasklet：5.10 时期社区曾计划用 threaded IRQ 完全替代 tasklet，但到了 6.1，tasklet 不但没有移除，反而完成了一次接口现代化重构——DECLARE_TASKLET 改为接受 callback(struct tasklet_struct *) 风格的回调，并用 tasklet_setup() 取代了老式 tasklet_init()（后者保留 DECLARE_TASKLET_OLD 兼容旧代码）。因此 tasklet 在 6.1 依然是一个可用的底半部选项。

unsetunset本文你学到了什么unsetunset

1. 中断 vs 轮询 —— 中断是硬件主动通知，轮询是 CPU 反复询问；中断省 CPU、响应快
2. gpio_to_irq + request_irq —— GPIO 编号转中断号、注册中断处理函数
3. 中断上下文的限制 —— 不能休眠、不能调度、不能 copy_from_user、不能用 mutex
4. 顶半部 / 底半部分离 —— 顶半部快（微秒级），底半部跑复杂逻辑（可以休眠）
5. request_threaded_irq（推荐方案） —— 顶半部留空（或返回 IRQ_WAKE_THREAD），底半部运行在内核线程
6. workqueue（了解即可） —— 更灵活但更繁琐，schedule_work 调度
7. 按键去抖 —— 硬件去抖（gpiod_set_debounce）+ 软件去抖（msleep）
8. /proc/interrupts —— 检查中断是否触发、触发次数

unsetunset接下来unsetunset

中断让按键驱动高效了，但也引入了一个新问题——并发。底半部的内核线程和用户态的 read/write/ioctl 可能同时访问同一个设备结构体，如果不用锁保护，就会出现"读到一半被改了"的竞态条件。

下一篇，我们引入 Linux 并发与同步机制：spin_lock、mutex、atomic_t，以及一个"不上锁就出 bug"的真实按键驱动案例。
