Flink Python API:Pythonic DataFrame 背后的多模态编程模型

Flink 具备天然适合这一方向的基础能力：Pipeline 执行模式可以让不同类型工作负载在流水线中协同运行，Checkpoint 可以显著降低故障恢复时的重算成本，成熟的背压、Checkpoint 机制、容错与调度能力也为生产稳定性提供了基础。文章《从结构化到多模态：Apache Flink，多模态数据处理的流式底座》已经系统阐述了 Flink 为什么适合多模态数据处理。本文聚焦 Python DataFrame API、多模态数据类型等 API 层的能力，重点介绍我们在 Flink 引擎中面向多模态数据处理场景提供了哪些新的能力。

Python DataFrame API：面向多模态场景的原生 Python API 层

为了让 Python 用户更自然地编写多模态任务，我们在 PyFlink 中引入了 Python DataFrame API。它是构建在 Flink SQL 引擎之上的 Pythonic API，提供更贴近 Python 与 AI 开发者习惯的表达方式，并复用 Flink SQL 优化器和 Flink 执行引擎的各项能力。

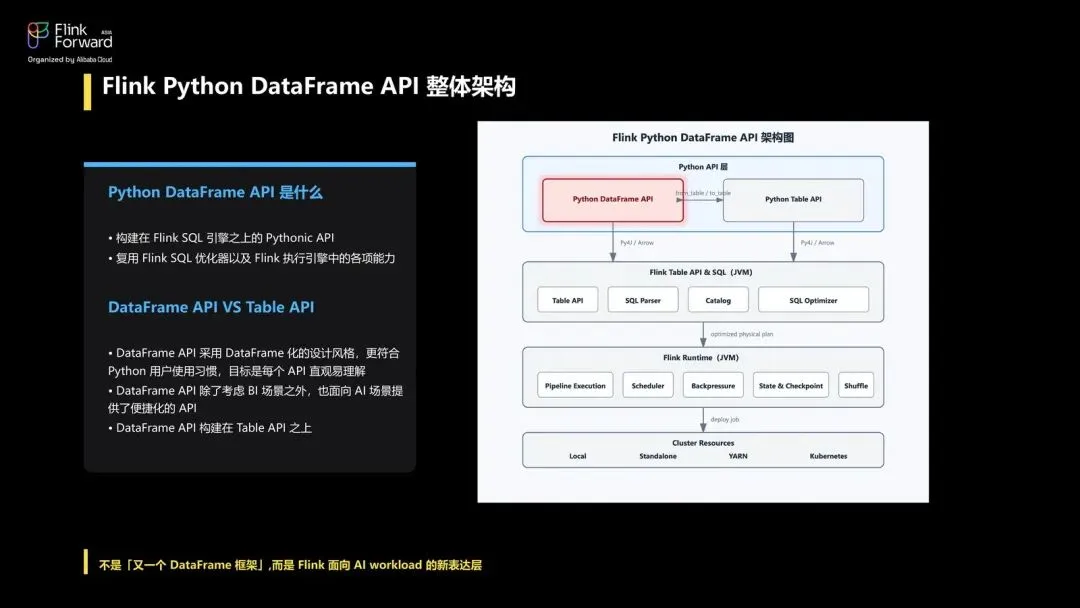

DataFrame API 整体架构

更具体地看，Python DataFrame API 解决的不是“给 Table API 换一层 Python 语法糖”，而是把 Flink 面向 AI workload 的表达层重新组织成 DataFrame 风格。它的核心设计可以概括为以下几点：

• 表达层 Pythonic 化：隐藏 TableEnvironment、Row 等各种 Flink 内部概念，让创建 DataFrame、注册 UDF、读写 Connector 等操作更贴近 Python 用户使用习惯，降低用户上手门槛。
• 能力层复用 Flink SQL：DataFrame API 构建在 Flink SQL / Table API 之上，因此不是另起一套执行系统，而是复用 Flink SQL 优化器、Flink Connector 生态、Flink 运行时和 Checkpoint 等能力。
• 面向多模态数据处理场景提供一体化能力：关系运算、行式 Python UDF、批量 Python UDF、异步 Python UDF、内置多模态算子和 LLM 调用可以在同一条链上自由组合；支持算子级 GPU 资源声明、并发度控制等能力。

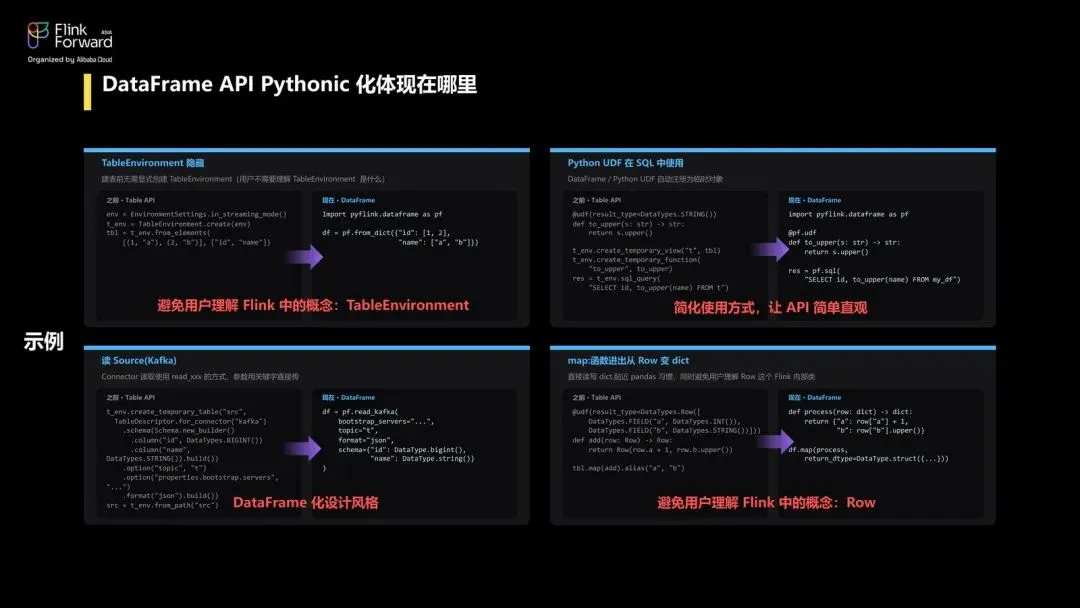

隐藏 Flink 概念，降低 Python 用户上手门槛

import pyflink.dataframe as pf# 从 Python 对象直接创建 DataFrame，不需要显式创建 TableEnvironmentdf = pf.from_dict({    "id": [1, 2],    "name": ["flink", "multimodal"]})@pf.udfdef normalize_name(name: str) -> str:    return name.upper()# Python UDF 可以直接在 SQL 中使用result = pf.sql("SELECT id, normalize_name(name) AS name FROM df")

在这个示例中，用户不需要理解 Flink 中的 TableEnvironment、临时视图、函数注册等概念，就可以完成 Python DataFrame API 作业逻辑的编写。

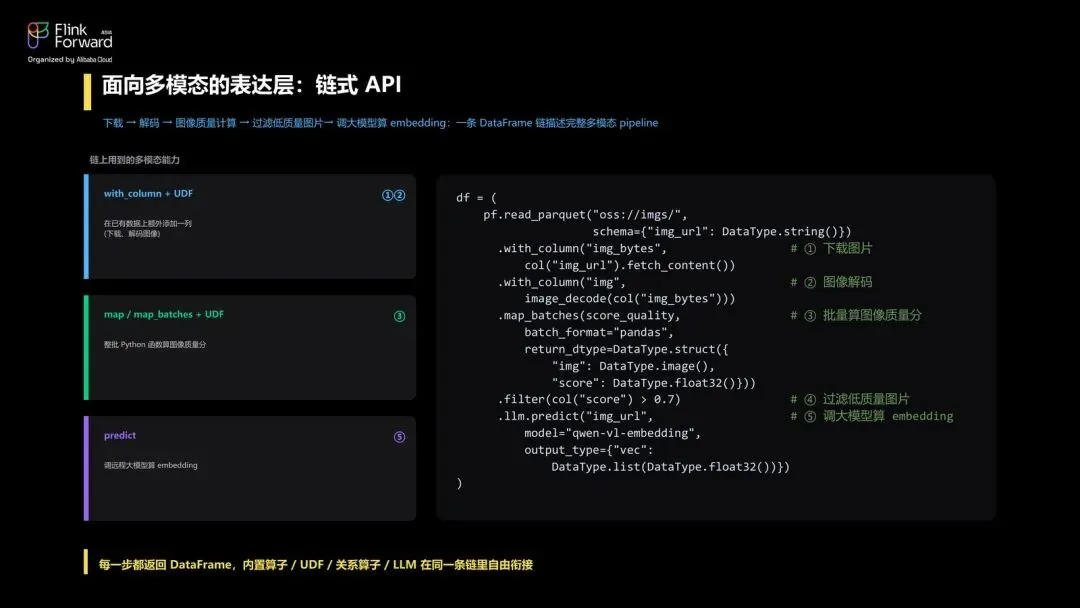

链式 API，让多模态处理逻辑编写起来更顺手、理解起来更直观

df = (    pf.read_kafka(        bootstrap_servers="kafka:9092",        topic="image-events",        format="json",        schema={"img_url": DataType.string(), "uid": DataType.string()}    )    .with_column("img_bytes", col("img_url").fetch_content())    .with_column("img", image_decode(col("img_bytes")))    .map_batches(score_quality,        batch_format="pandas",        batch_size=64,        return_dtype=DataType.struct({            "uid": DataType.string(),            "img": DataType.image(),            "score": DataType.float32()        }))    .filter(col("score") > 0.7))

在这类 pipeline 中，每一步都返回新的 DataFrame。像上面的例子中，图像下载、解码、批量质量评估、过滤等操作可以顺着数据流自然串起来，同时每一步仍然可以被 Flink 拆成独立算子做优化、调度和容错。

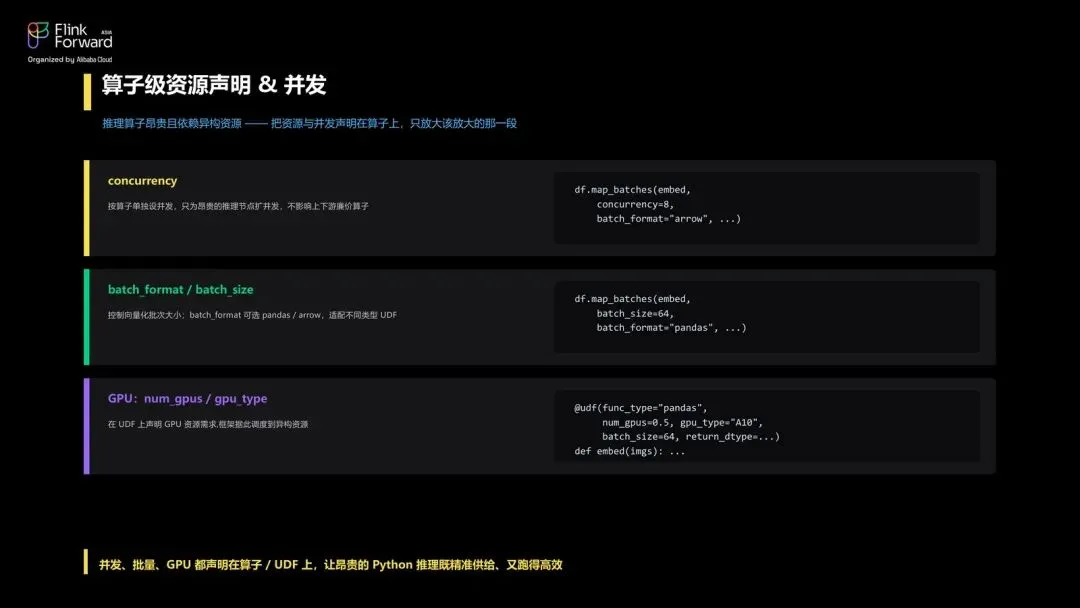

算子级 GPU 资源声明 & 并发度配置

@pf.udf(func_type="arrow", num_gpus=0.5, gpu_type="A10", batch_size=64)def embed(batch: pa.Array) -> pa.Array:    # 批量推理：让 GPU 在更大的 batch 上工作    return pa.array(model.encode(batch.to_pylist()))@pf.udf(concurrency=32)async def enrich_remote(uid: str) -> dict:    # 远程高时延服务：用异步 UDF 避免阻塞流水线    return await client.get_profile(uid)out = (    df.with_column("vec", embed(col("img")))      .with_column("profile", enrich_remote(col("uid")))      .write_parquet("oss://bucket/multimodal/features/"))

多模态 workload 中，不同阶段的瓶颈差异很大：多模态数据下载是 IO 密集型，解码和预处理偏 CPU，Embedding 或模型推理依赖 GPU，远程模型调用则通常是高时延异步请求，因此 DataFrame API 需要支持用户算子级配置 GPU 资源以及并发度，而不是粗粒度地配置整个作业。

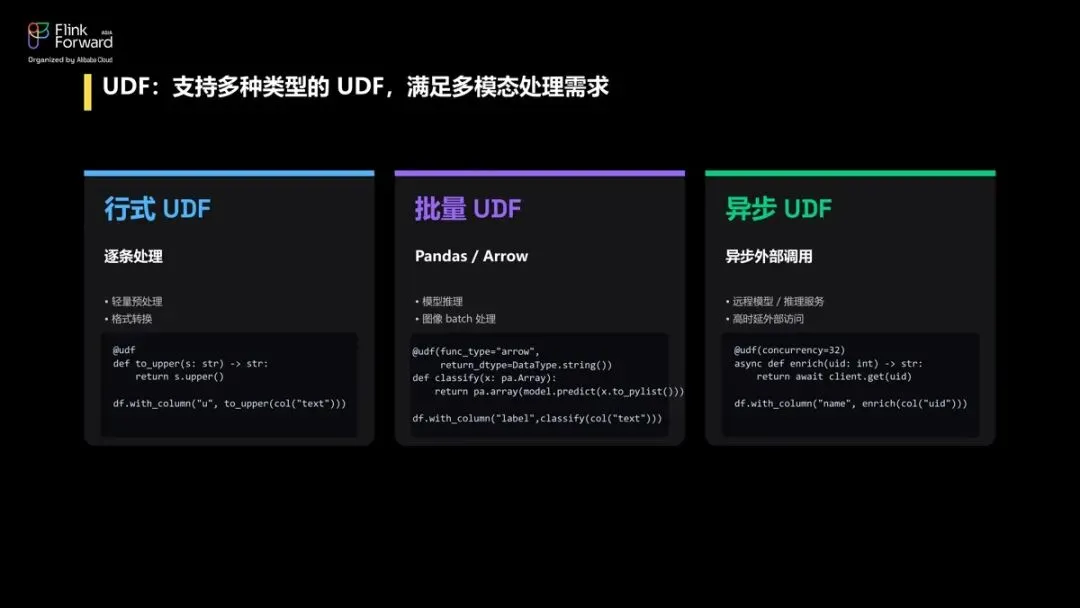

支持多种类型的 Python UDF，满足不同场景下用户的需求

多模态任务通常需要把不同类型的计算放在同一条链路中处理，因此 UDF 体系需要覆盖更多执行形态。

目前的设计中，DataFrame API 支持三类典型 Python UDF：

• 行式 UDF：适合轻量预处理、格式转换等逐条处理场景；
• 批量 UDF：支持 Pandas / Arrow 等批格式，适合模型推理、图像 batch 处理等需要攒批提升吞吐的场景；
• 异步 UDF：适合调用远程模型、推理服务或其他高时延

下面用一个多模态内容处理链路举例：

行式 UDF：适合轻量清洗、字段归一化、元信息解析

@pf.udfdef normalize_uri(uri: str) -> str:    return uri.strip().replace("http://", "https://")df = df.with_column("image_url", normalize_uri(col("image_url")))

批量 UDF：适合图片分类、Embedding、OCR 等需要批量计算以提升吞吐的场景，比如模型推理、批量图像处理等

def classify_images(images: pa.Array) -> pa.Array:    return vision_model.predict(images)df = df.map_batches(    classify_images,    batch_format="arrow")

异步 UDF：适合调用远程 LLM、向量化服务或外部审核服务

@pf.udfasync def call_caption_model(image):    return await caption_client.generate(image)df = df.with_column("caption", call_caption_model("image"))

行式 UDF 让轻量逻辑保持简单，批量 UDF 让 GPU 推理性能更好，异步 UDF 则避免远程服务调用阻塞整条链路。三类 UDF 可以在同一条 DataFrame pipeline 中组合，分别匹配 CPU、GPU 和外部服务这几类不同工作负载。

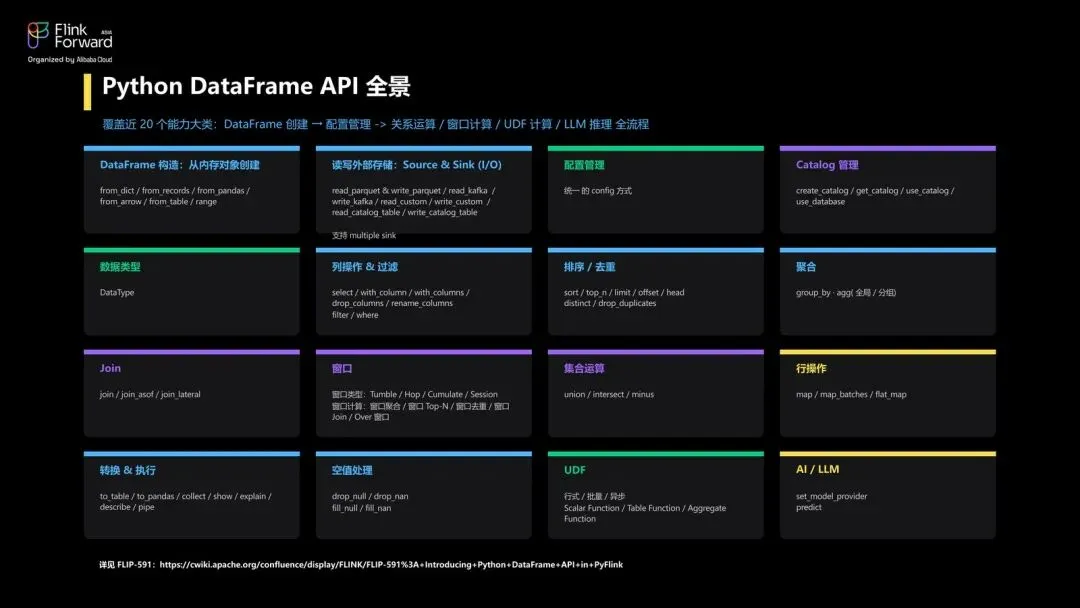

Python DataFrame API 一览

从 API 全景看，这套 DataFrame API 覆盖了多模态数据处理流程中的各项能力，包括 DataFrame 构造、Source/Sink 读写、Catalog 访问、配置、列操作、聚合、Join、窗口计算、集合运算、UDF、AI/LLM、转换与执行等近 20 类能力，它的目标是为 AI workload 提供完整的处理能力。

原生多模态数据类型与内置多模态处理能力

在传统结构化计算中，图片、音频、视频等对象往往只能被当作 Binary 传输。这样虽然可行，但系统无法理解其中的语义，也很难围绕这些对象做优化。

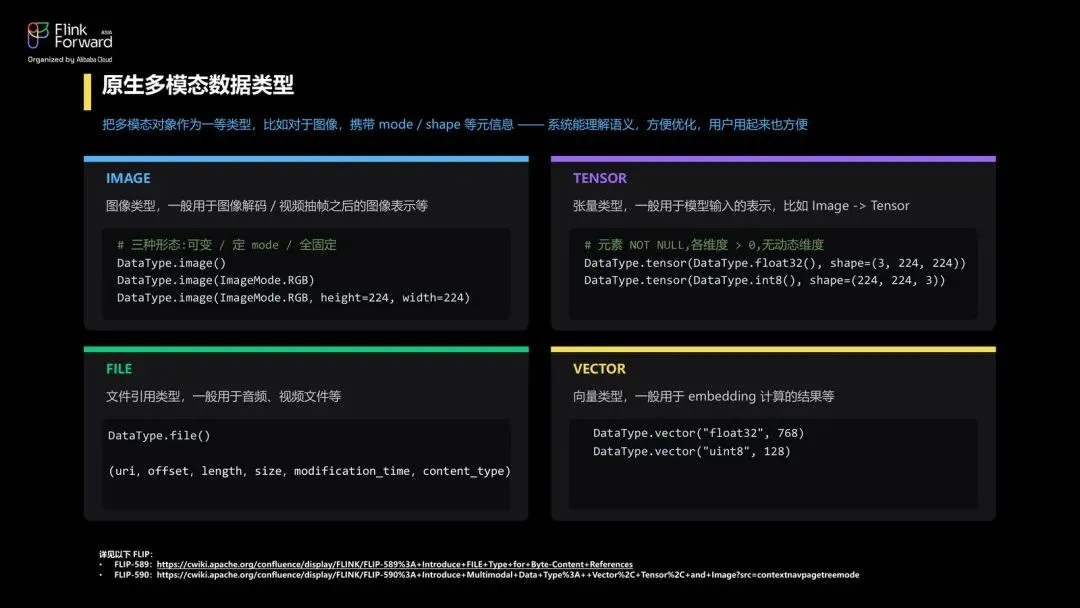

面向多模态场景，Flink 社区将引入四类原生数据类型：

• Image：用于图像解码、视频抽帧后的图像表示，可携带 mode、shape 等元信息；
• Tensor：用于模型输入等多维数组表示；
• Vector：用于 Embedding 结果等向量表示；
• File：用于音频、视频、文档等文件引用，可携带 uri、offset、length、size、content_type 等信息。

当多模态对象成为一等类型，用户编写作业会更自然，系统也可以基于类型和元信息做更深入的执行优化。例如 Image 不再只是一段无语义的二进制，而是带有格式、尺寸、通道等信息的数据对象；Vector 也不再只是数组，而是可以表达元素类型和维度的向量结果。

除了多模态数据类型之外，常见多模态数据处理逻辑也会沉淀为 Flink 引擎内置能力，减少用户重复编写 Python UDF 的成本，降低使用门槛，我们计划引入上百个面向多模态数据处理场景的内置功能，比如：

• 图像：image_decode、image_resize、image_to_tensor、image_ocr、image_sharpness、image_metadata；
• 视频：video_metadata、video_extract_frames、video_clip、video_concat；
• 音频：audio_metadata、audio_resample、audio_split_by_speech、audio_to_tensor；
• 文本：text_normalize、text_chunk、text_token_count、text_join_chunks。

这些能力的目标，是把多模态数据处理中高频、通用、可优化的部分下沉到 Flink 原生能力中，让用户把精力放在业务逻辑和模型选择上。

Flink 引擎做多模态数据处理，性能怎么样

谈到用 Flink 做多模态处理，一个常见疑问是：多模态处理主要发生在 Python 生态中，而 Flink 是 Java 引擎，跨语言、跨进程开销会不会很大？

答案取决于数据在整个处理链路上如何表示和传输，如果每一步都发生格式转换、序列化和反序列化，开销一定会被放大；但如果可以让数据以高效列式格式贯穿 Java 与 Python、算子与算子、subtask 与 subtask 之间，Flink Java 引擎并不必然带来高额 overhead。

这里的关键是 Arrow。Arrow 已经是大数据领域跨进程、跨语言、跨引擎的数据交换标准；而在 Python 多模态生态中，图像、Tensor、向量等对象底层也常常落到 NumPy ndarray 表示。Arrow 与 NumPy 能够支持零拷贝互转，因此可以成为连接 Flink 引擎与 Python 计算格式的高效桥梁。

围绕这一点，我们做了以下几方面的优化：

• Operator 内：Java 进程与 Python 进程之间通过共享内存和 Arrow 格式传输数据，降低跨进程通信与序列化成本；
• Operator 间：引入 VectorizedColumnBatchRowData，使列式批数据能够在 Flink 算子间高效流转，避免反复行列转换；
• Subtask 间：同一 TaskManager 内不同 subtask 之间也可以通过共享内存进行零拷贝数据交换。

通过多层零拷贝和全链路列式化，Flink 可以把开销从“跨语言不可避免很大”转变为“通过统一数据表示尽量压低”。

非阻塞 Checkpoint：将 Checkpoint 耗时跟多模态数据处理耗时解耦

多模态 workload 会对 Flink 的 Checkpoint 提出新挑战。在多模态 Pipeline 中，执行链路可能很长，单条数据处理时间也可能很不稳定。传统做法下，为了保证 Exactly Once，Python 算子当前的实现，Checkpoint 时需要等待 Python 进程中正在处理的数据处理完成。如果当前任务正在做 GPU 推理或远程模型调用，Checkpoint 就可能被长时间阻塞，导致 Checkpoint 耗时不可控。

面对这一问题，我们引入了 Python 算子的非阻塞 Checkpoint 能力。核心思想与 Flink Unaligned Checkpoint 类似：Checkpoint 不再等待所有慢处理完成，而是把尚未收到完整结果的 input 写入算子状态，把尚未发送到下游的 result 写入算子状态；恢复时再根据状态进行重放，保证不丢不重。

同时，算子还会根据下游 soft backpressure 状态决定是否继续发送数据，避免在网络层被阻塞。这样即使 Python UDF 或远程模型调用很慢，Barrier 也可以被及时处理，Checkpoint 耗时与多模态处理耗时解耦，从而守住 Exactly Once 语义，同时可以保证作业稳定性，不管多模态处理耗时多久，都可以在秒级完成 Checkpoint。

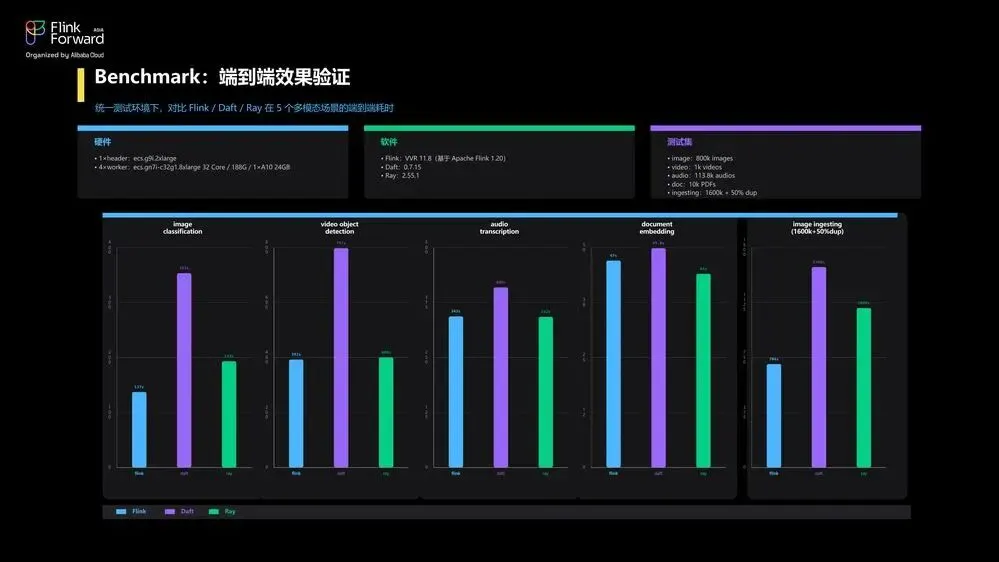

Benchmark：端到端效果验证

我们在同一个环境中，对比了 Flink、Daft、Ray 在 5 个典型多模态场景中的端到端耗时，覆盖图片、视频、音频、文档与图片入库去重等场景。

测试环境包括 1 台 header 节点和 4 台 worker 节点，每台 worker 为 32 Core / 188GB / 1 张 A10 24GB GPU。软件版本为 Flink VVR 11.8（基于 Apache Flink 1.20）、Daft 0.7.15（最新）、Ray 2.55.1（最新）。

如图所示，Flink 在多个场景下与 Daft、Ray 等面向 Python/AI 生态的处理框架表现相当，并在部分场景中受益于 Flink Pipeline 执行模式，可以取得更好的结果。

这些结果表明，经过 API、数据表示与执行层优化后，Flink 不仅可以表达多模态 pipeline，也可以在端到端作业性能上接近甚至超过其他 Python/AI 数据处理框架。

从实时走向统一的多模态处理引擎

很多人谈到 Flink 与多模态，第一反应是“实时多模态处理”：例如在线内容理解、实时 Embedding、推荐特征抽取、流式图文音视频混合处理等，这确实是 Flink 非常擅长的场景。

除此之外，Flink 同样也适合用于离线多模态处理。这里的“离线”并不是传统 stage-by-stage 的批执行，而是使用 Flink 流引擎中的 Pipeline 执行模式来处理 bounded source：数据源是有界的，任务最终会结束，但执行过程采用流引擎中的 Pipeline 执行模式，可以享受 Pipeline 执行、Checkpoint、容错等 Flink 引擎固有的优势。

这意味着，同一套技术栈可以同时服务两类场景：

• Unbounded Source：实时多模态处理，如在线内容理解、实时 Embedding、流式图文音视频混合处理；
• Bounded Source：离线多模态处理，如图片清洗去重、文档 Embedding、音视频批处理、大规模数据治理与离线特征生产。

上层是统一的表达层：DataFrame API、多模态数据类型、Python UDF 与内置多模态算子；下层是统一的执行层：Pipeline 执行、Checkpoint、运行时优化与资源调度。

如何试用上述能力 & 社区规划

目前，上述能力已经在阿里云实时计算 Flink 版中支持（VVR 11.8 及以上版本），用户可以参考「实时计算 Flink 版快速入门」上手体验：https://help.aliyun.com/zh/flink/realtime-flink/quickstart。与此同时，这些能力也将贡献到 Apache Flink 开源社区，我们已经在 Apache Flink 社区创建了相关 FLIP 并持续推进中，欢迎感兴趣的同学一起到社区共建：

• FLIP-589：Introduce FILE Type for Byte-Content Referenceshttps://cwiki.apache.org/confluence/display/FLINK/FLIP-589
• FLIP-590：Introduce Multimodal Data Type: Vector, Tensor, and Imagehttps://cwiki.apache.org/confluence/display/FLINK/FLIP-590
• FLIP-591：Introducing Python DataFrame API in PyFlinkhttps://cwiki.apache.org/confluence/display/FLINK/FLIP-591
• FLIP-593：Introduce Built-in Operators for Multimodal Data Processinghttps://cwiki.apache.org/confluence/display/FLINK/FLIP-593
