详解 Linux 中的键值上报机制：原理和使用场景
做嵌入式 Linux 输入驱动时，按键、触摸按键、矩阵键盘、旋钮、耳机线控这些外设，最后大多会变成一类很统一的东西：输入事件。
这里说的“键值上报”，不是数据库里的 key-value，而是 Linux input 子系统里的事件三元组：type、code、value。比如一个音量加键按下，用户空间看到的可能是 EV_KEY / KEY_VOLUMEUP / 1；松开时看到 EV_KEY / KEY_VOLUMEUP / 0。驱动把硬件状态翻译成这类标准事件，应用才不需要关心底层到底是 GPIO、I2C 触摸芯片，还是矩阵键盘控制器。

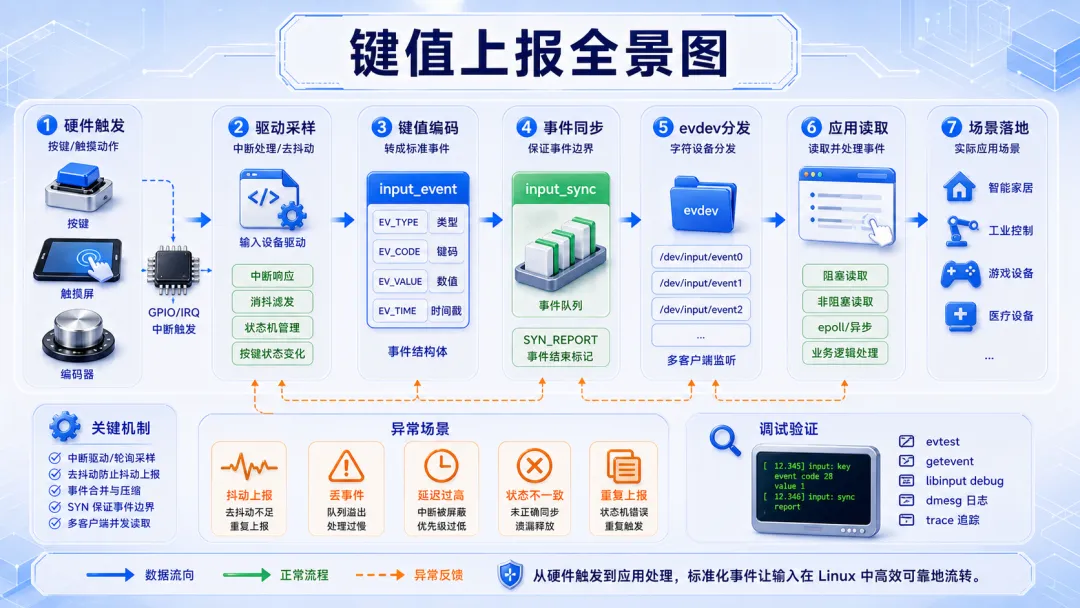

理解键值上报机制，核心不是背函数名，而是看清这条链路：硬件触发、驱动采样、input core 统一抽象、evdev 分发、用户空间读取。
一、键值上报先看整体链路
Linux input 子系统解决的是一个很朴素的问题：输入设备五花八门，但用户空间希望用统一方式读取事件。
一个 GPIO 按键可能来自电平变化，一个触摸按键可能来自 I2C 控制器中断，一个矩阵键盘可能需要行列扫描，一个旋钮编码器可能输出 A/B 相位变化。硬件形态完全不同，但上层应用真正关心的是：哪个键、什么动作、什么时候发生。
input 子系统把输入事件抽象成标准结构：
type：事件类型，例如 EV_KEY 表示按键，EV_ABS 表示绝对坐标，EV_REL 表示相对位移。code：事件编号，例如 KEY_POWER、KEY_VOLUMEUP、BTN_TOUCH。value：事件值，对 EV_KEY 来说通常是 1 按下、0 松开、2 自动重复。
应用通过 /dev/input/eventX 读取的是统一格式的 struct input_event。它不需要知道底层 GPIO 有没有消抖，也不需要知道驱动是否用了中断线程。驱动把硬件差异挡在内核里，上层只看标准事件。
1.1 为什么要走 input 子系统
有些初学者会问：我自己写字符设备，把按键状态读出来不也可以吗？
当然可以，但很快会遇到维护成本：
- Android、Wayland、Qt、libinput 等上层框架更习惯消费 evdev 事件。
- 调试工具如
evtest、getevent 无法直接复用。
所以在绝大多数按键类、触摸类、遥控器类、键盘类输入设备上，走 input 子系统是更工程化的选择。

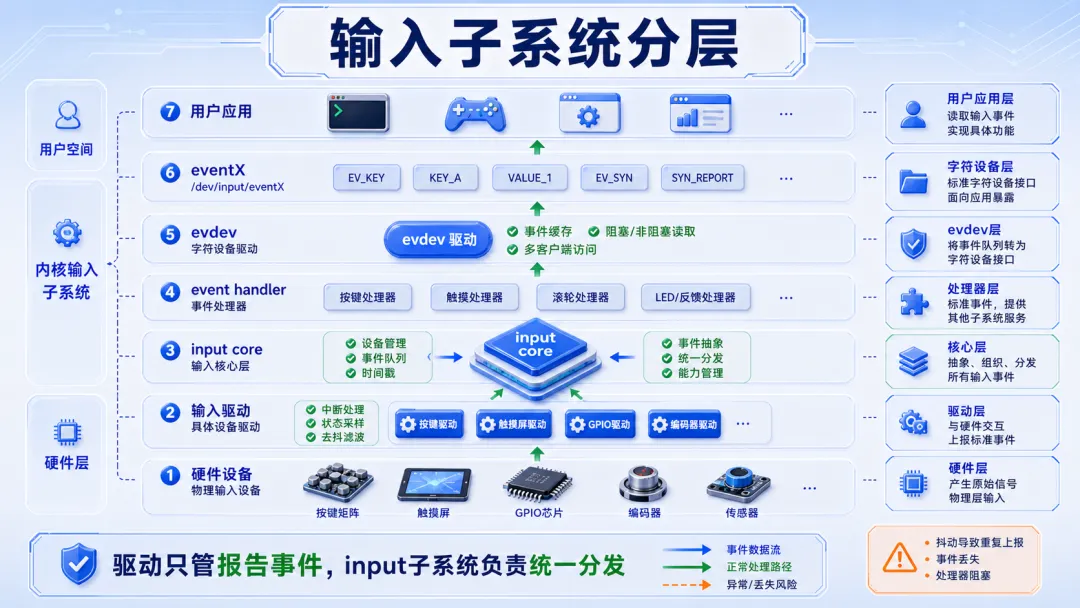

二、输入子系统分层：驱动只负责把事件说清楚
从驱动角度看，Linux 输入链路可以分成几层。
最底层是硬件设备，比如 GPIO 按键、矩阵键盘、触摸 IC、红外接收器。再往上是具体输入驱动，它负责初始化硬件、处理中断、读取状态、消抖，然后调用 input 子系统接口上报事件。
中间的 input core 负责维护输入设备对象、能力位、事件分发和 handler 绑定。evdev 是最常见的 event handler，它会把内核里的输入事件暴露成 /dev/input/eventX 字符设备。用户程序最终通过 read() 拿到事件。
这套分层带来的好处是边界很清楚：
- evdev 关心如何给用户空间提供通用字符设备接口。
2.1 能力位决定“这个设备会产生什么”
一个 input 设备注册前，驱动需要告诉内核它支持哪些事件。比如一个普通按键驱动，要声明自己支持 EV_KEY，还要声明具体会产生哪些 KEY_xxx。
如果能力位没设置对，用户空间可能看不到预期键值。驱动上报了 KEY_POWER，但设备能力里没声明这个 key，后续行为就会变得很别扭。
典型初始化逻辑大致是这样：
●●●staticint demo_key_probe(struct platform_device *pdev)
{
struct input_dev *input;
input = input_allocate_device(); // 分配 input 设备对象
if (!input)
return -ENOMEM; // 分配失败直接返回内存错误
input->name = "demo-gpio-key"; // 用户空间能看到这个设备名
__set_bit(EV_KEY, input->evbit); // 声明支持按键事件类型
__set_bit(KEY_VOLUMEUP, input->keybit); // 声明会上报音量加键
__set_bit(KEY_VOLUMEDOWN, input->keybit); // 声明会上报音量减键
return input_register_device(input); // 注册后才会生成 eventX 节点
}
这段代码的重点不是函数调用本身，而是“先声明能力，再注册设备”。注册成功后，用户空间才能看到这个输入设备，并理解它可能产生哪些键值。

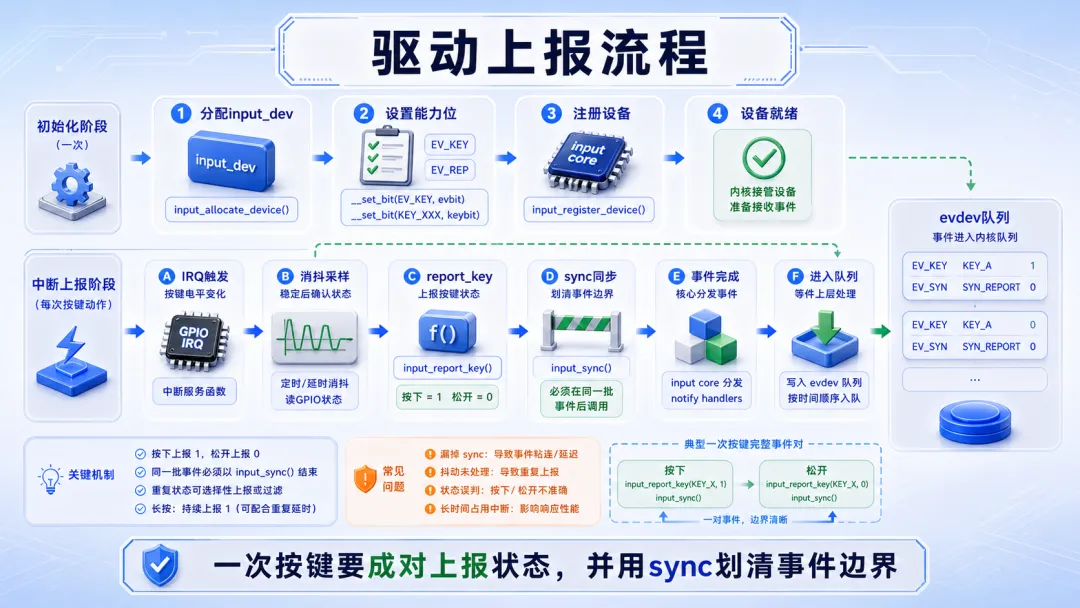

三、驱动上报流程：按下、松开和同步边界
键值上报最常用的接口是 input_report_key() 和 input_sync()。
input_report_key(input, code, value) 用来报告某个按键状态变化。对 EV_KEY 来说，value = 1 表示按下，value = 0 表示松开，value = 2 通常表示自动重复。input_sync() 用来告诉 input 子系统：这一批事件到这里结束了，可以作为一个完整事件帧分发出去。
如果只调用 input_report_key()，不调用 input_sync()，用户空间可能迟迟收不到完整事件。反过来，如果每个状态变化都乱 sync，也会让事件边界变得混乱。
一个简化的 GPIO 按键上报逻辑可以这样理解：
●●●static irqreturn_t demo_key_irq(int irq, void *data)
{
struct demo_key *key = data;
int level;
int pressed;
level = gpiod_get_value(key->gpio); // 读取当前 GPIO 电平
pressed = level ? 1 : 0; // 根据硬件电平换算按下状态
input_report_key(key->input, key->code, pressed); // 上报 KEY_xxx 的状态
input_sync(key->input); // 提交本次事件帧
return IRQ_HANDLED; // 中断处理完成
}
真实项目里通常不会这么粗暴，原因是机械按键会抖动。按下的一瞬间，GPIO 电平可能在几毫秒内跳来跳去。如果中断里立刻上报，应用可能看到多次按下和松开。
更稳的做法是：中断只负责记录触发，然后延迟一小段时间再采样。
●●●staticvoid demo_key_work(struct work_struct *work)
{
struct demo_key *key = container_of(work, struct demo_key, work.work);
int pressed;
pressed = gpiod_get_value(key->gpio) ? 1 : 0; // 延迟后读取稳定电平
if (pressed != key->last_state) { // 状态变化才上报，避免重复事件
input_report_key(key->input, key->code, pressed);
input_sync(key->input); // 每次状态变化后同步
key->last_state = pressed; // 保存最新状态
}
}
static irqreturn_t demo_key_irq(int irq, void *data)
{
struct demo_key *key = data;
schedule_delayed_work(&key->work, msecs_to_jiffies(10)); // 延迟 10ms 做消抖
return IRQ_HANDLED;
}
这就是键值上报里很重要的工程细节：驱动不是把每次中断都原样扔给用户空间，而是要把硬件噪声整理成稳定语义。
3.1 设备树里常见的键值配置
很多平台会直接使用内核现成的 gpio-keys 驱动。设备树里通过 linux,code 指定要上报哪个键值：
●●●gpio-keys {
compatible = "gpio-keys"; // 使用内核通用 GPIO 按键驱动
volume-up {
label = "volume-up"; // 按键名称，方便日志和调试
gpios = <&gpio1 3 GPIO_ACTIVE_LOW>; // 低电平有效的 GPIO 按键
linux,code = <KEY_VOLUMEUP>; // 上报给 input 子系统的键值
debounce-interval = <10>; // 设置 10ms 消抖时间
wakeup-source; // 允许作为系统唤醒源
};
};
这类配置把“硬件接在哪个 GPIO”和“要上报什么 Linux key code”解耦。板级差异放设备树，通用上报逻辑放驱动，维护起来会轻很多。

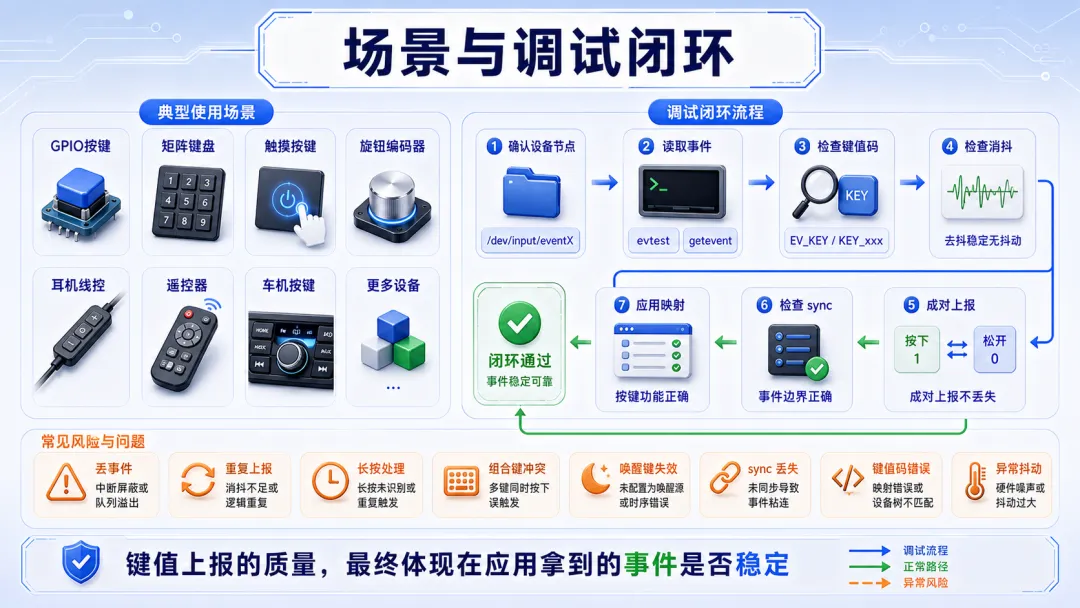

四、使用场景与调试闭环
键值上报机制常见于这些场景：
- GPIO 独立按键：电源键、音量键、复位键、功能键。
这些设备的硬件差别很大，但只要最终抽象成 input 事件，上层就能用相对统一的方式处理。
4.1 用户空间怎么验证
调试键值上报，最直接的方法是看 /dev/input/eventX。常见工具有 evtest 和 Android 环境里的 getevent。
●●●# 查看系统里有哪些 input 设备，先找到目标 event 节点
cat /proc/bus/input/devices
# 在 Linux 桌面或普通发行版环境里观察事件
evtest /dev/input/event0
# 在 Android/嵌入式 Android 环境里观察事件
getevent -lt /dev/input/event0
验证时不要只看“有没有事件”，还要看几个关键点：
如果应用没有反应，但 evtest 已经能看到正确事件，问题大概率在上层映射。如果 evtest 也看不到，那就要回到驱动、设备树和硬件采样链路。
4.2 常见问题怎么定位
键值上报问题看起来都像“按键不好使”，但原因可以差很多。
按下没事件，优先查 GPIO 方向、中断触发沿、pinctrl、设备树节点是否启用、input 设备是否注册成功。按下有事件但应用没反应，优先查 key code 是否和应用映射一致。按一次出现多次，优先查消抖和状态变化判断。松开不上报，应用可能会以为按键一直按着，这类问题尤其容易引发长按误判。
还有一种常见坑是只报按下，不报松开。比如驱动里只写：
●●●input_report_key(input, KEY_ENTER, 1); // 只报告按下，应用会认为键一直没松开
input_sync(input); // 同步了错误的单边状态
正确逻辑应该保证状态闭环：
●●●input_report_key(input, KEY_ENTER, 1); // 报告按下事件
input_sync(input); // 提交按下事件帧
input_report_key(input, KEY_ENTER, 0); // 报告松开事件
input_sync(input); // 提交松开事件帧
当然，真实驱动不应该无脑紧跟着报松开，而要根据硬件实际状态上报。上面这段只是强调：对按键类事件来说，按下和松开必须最终成对闭合。
五、设计键值上报时的工程建议
如果你正在做一个新的输入驱动，我建议按下面顺序推进。
第一步，先确定事件类型。普通按键用 EV_KEY；触摸坐标用 EV_ABS；鼠标相对移动或旋钮增量可能更适合 EV_REL；不要把所有输入都硬塞成按键。
第二步，确定 key code。优先使用内核已有的 KEY_xxx、BTN_xxx，不要随意自定义魔法编号。上层框架通常已经对标准 key code 做了默认映射。
第三步，声明能力位。驱动注册前要把设备支持的事件类型和具体 code 设置清楚，否则用户空间对这个设备的理解会不完整。
第四步，处理消抖和状态变化。按键类设备不是每次中断都等于一次有效事件，驱动要把硬件毛刺过滤掉。
第五步，保证同步边界。一次逻辑事件上报完要调用 input_sync()，让用户空间按完整事件帧理解输入。
第六步，留好调试信息。probe 成功、GPIO 状态、键值码、消抖时间、唤醒配置都值得在调试阶段打印清楚。等问题到了应用层再反推驱动，成本会高很多。
六、总结
Linux 键值上报机制的本质，是把各种输入硬件统一成标准 input 事件。驱动负责采样和翻译，input core 负责抽象和分发，evdev 负责把事件交给用户空间。
真正写好这类驱动，不能只会调用 input_report_key()。还要理解 type/code/value 的语义、能力位声明、按下松开的状态闭环、input_sync() 的事件边界、消抖策略，以及不同业务场景对 key code 的要求。
当这条链路打通后，GPIO 按键、矩阵键盘、触摸按键、旋钮编码器、遥控器和唤醒键，都可以用同一套思路稳定接入系统。输入驱动的优雅之处，也正是在这里。
