ANSYS自动化神器|Python一键补齐任意数量的仿真结果云图

需求描述：按结果模板补齐 Solution 对象

大家好，我是小郭老师，中科院硕士，长期从事 ANSYS 二次开发与仿真流程自动化，曾帮助多个研究所、研究院、国企和大型企业完成 ANSYS 二次开发项目。

这篇不再只添加 Total Deformation 和 Equivalent Stress 两个结果，而是把 Solution 下的常用结果当成一套模板管理。

自动报告做不顺，很多时候不是 Word 或 PPT 的问题，而是 Mechanical 里结果对象一开始就没有标准化。有人叫 Equivalent Stress，有人叫 von-Mises，有人只加变形没加应力，后面的导图、导表和报告填充都会变乱。

所以本文脚本用 result_template 管理结果名称和创建方法。已有结果就跳过，缺失结果才创建；如果当前版本或分析类型不支持某个创建方法，就记录失败。这比简单连续调用几个 Add 方法更适合真实项目。

脚本实现思路

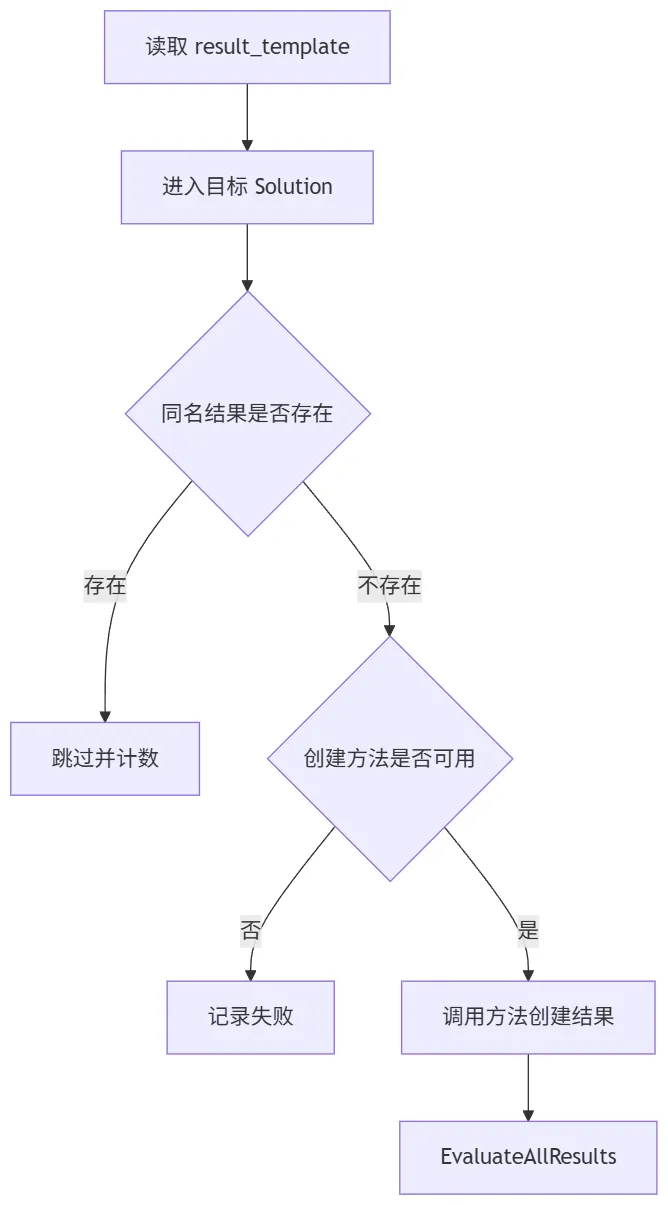

模板中每一项包含结果名称和 Solution 方法名，例如 AddTotalDeformation。脚本先用 DataModel.GetObjectsByName(result_name)[0] 判断同名结果是否已经存在，不存在时再通过 getattr() 调用对应创建方法。

这种写法既能扩展，又不会出现一堆重复的创建语句。

源码及其讲解

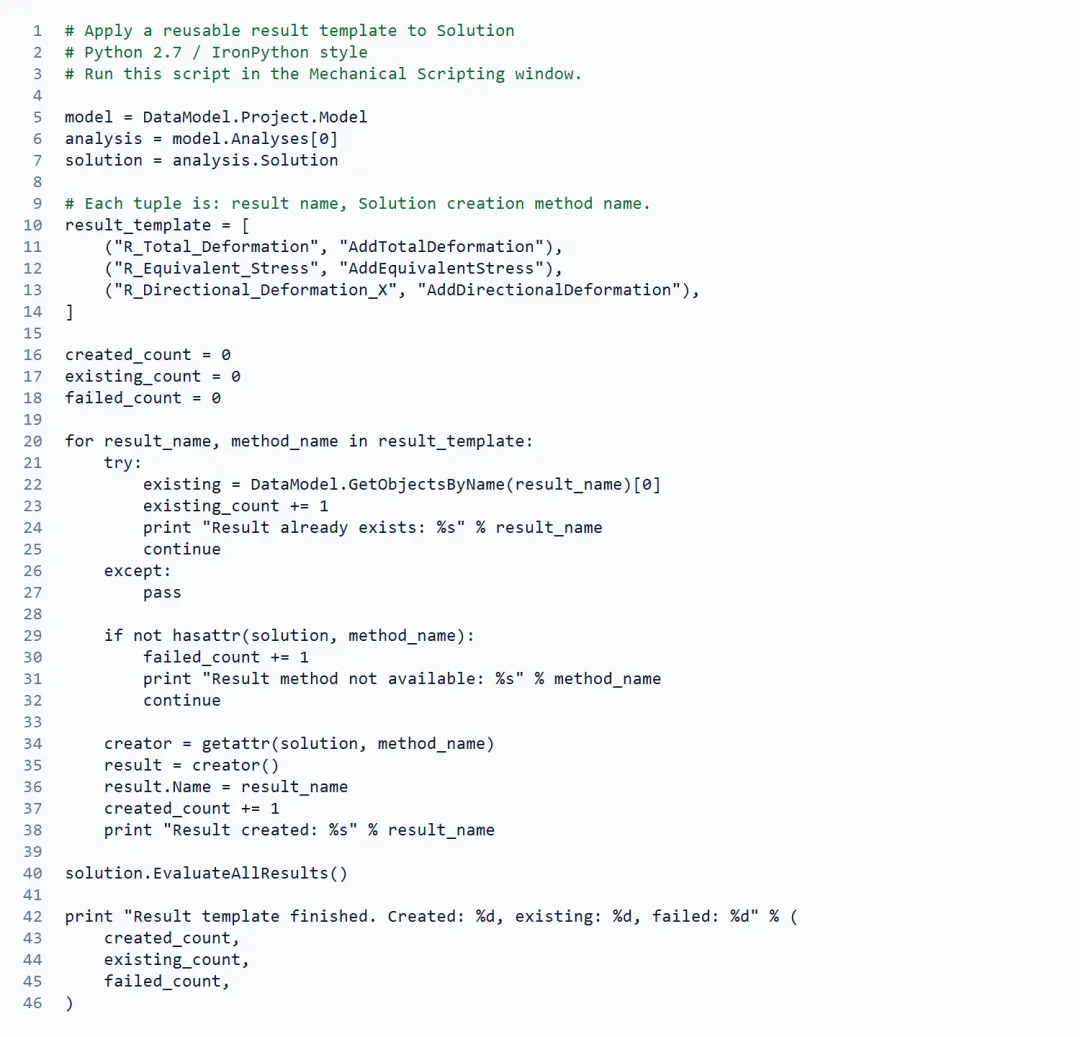

result_template 是这段脚本的核心。建议统一结果命名前缀，比如 R_，这样后续导图脚本可以只导出标准结果对象。

脚本会统计 created、existing 和 failed。这个统计很有用，能快速判断模板是否真正补齐，还是某些结果在当前分析类型下不支持。

脚本运行结果

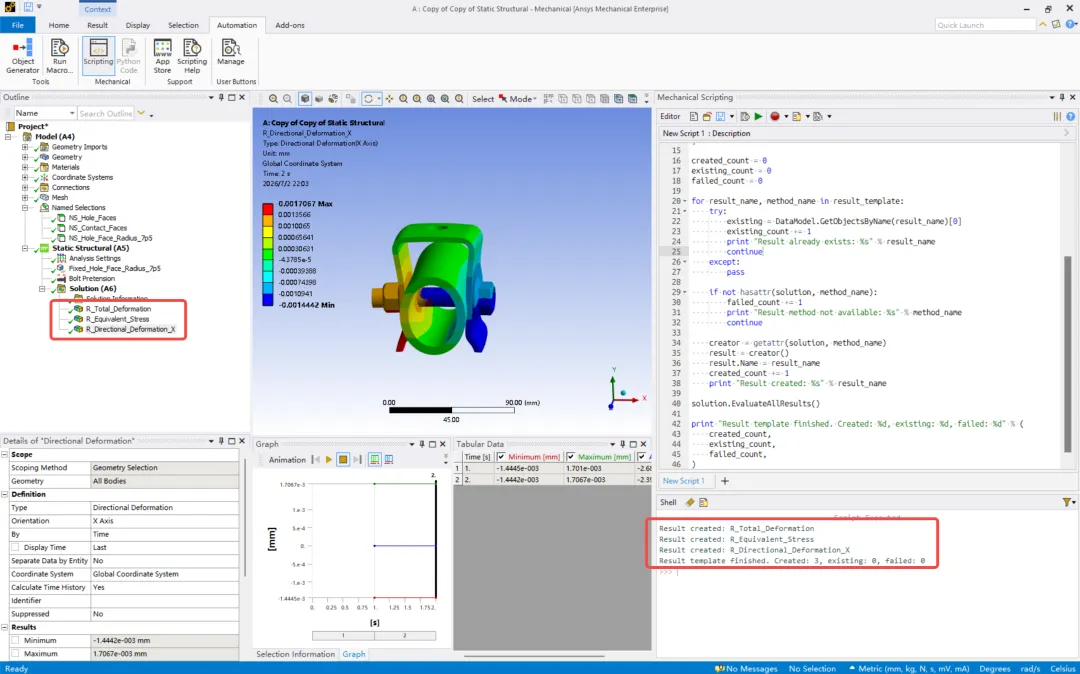

脚本运行后，Solution 下会按 result_template 补齐标准结果对象。已有对象会跳过，缺失对象会创建，最后统一执行 EvaluateAllResults()。

运行后应检查 created、existing 和 failed 数量。failed 不为 0 时，通常说明当前分析类型或 Mechanical 版本不支持某个结果创建方法，需要调整模板表。

脚本扩展方向

• • 按分析类型创建不同结果模板
• • 增加同名结果检查，避免重复插入
• • 批量设置结果显示时间、坐标系、单位和变形比例
• • 和图片导出脚本串联，创建结果后立即导出报告图片

总结

这一篇的重点是把后处理对象也纳入自动化流程。

很多自动报告做不顺，不是因为导出图片难，而是前面结果对象没有标准化。先用脚本把 Solution 下该有的结果建好、命名好、刷新好，后面的导图、导表和报告生成才有稳定基础。
