ANSYS结果别手抄,用 Python 批量导出极值 CSV

需求描述：结果极值导出

大家好，我是小郭老师，中科院硕士，长期从事 ANSYS 二次开发与仿真流程自动化，曾帮助多个研究所、研究院、国企和大型企业完成 ANSYS 二次开发项目。

后处理云图适合判断结果分布，但评审、报告和工况对比最终还是要落到数字：最大变形是多少，最大等效应力是多少，哪些结果对象需要继续复核。

很多时候，真正耗时的不是看不懂云图，而是每个结果对象都要点开，再到结果详情里复制 Maximum、Minimum。结果对象少的时候还能接受，一旦遇到多工况复核、报告整理或项目归档，这一步就会变成典型的重复劳动。

从云图到表格，中间差的其实就是这一步。

本文脚本要解决的就是这件事：从 Mechanical 第一个 Analysis 的 Solution 结果对象中批量读取名称、类型、最大值和最小值，并导出为 CSV。它不替代工程判断，而是把「先把关键指标提出来」这一步标准化。

脚本实现思路

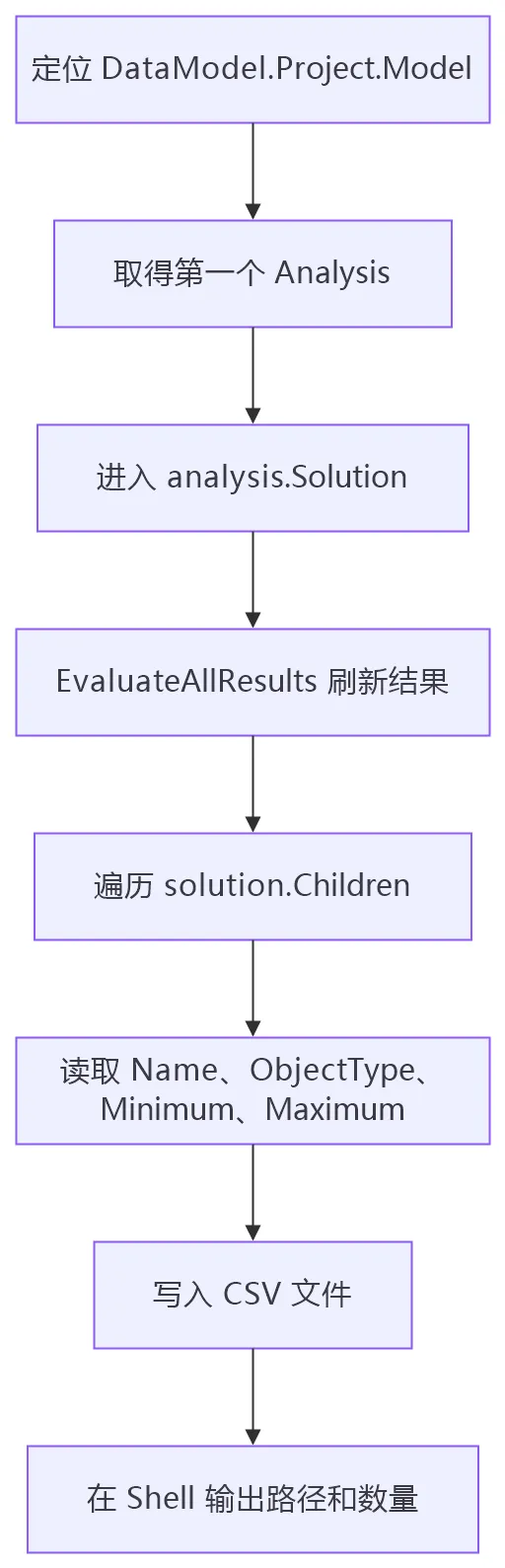

这段流程的关键，是先稳定找到当前分析的 Solution，再统一刷新并遍历其中的结果对象。脚本从 DataModel.Project.Model 进入 Mechanical 模型，取 model.Analyses[0] 作为当前分析对象，然后定位到 analysis.Solution。

进入 Solution 之后，脚本先调用 solution.EvaluateAllResults() 评估已有结果对象，再遍历 solution.Children。每遇到一个直接子对象，就读取对象名称、对象类型，并分别尝试读取 Minimum 和 Maximum。最后统一写入 D:\Temp\Mechanical_Result_Export\solution_result_summary.csv，并在 Shell 里输出导出路径和对象数量，方便和对象树中的结果数量进行对照。

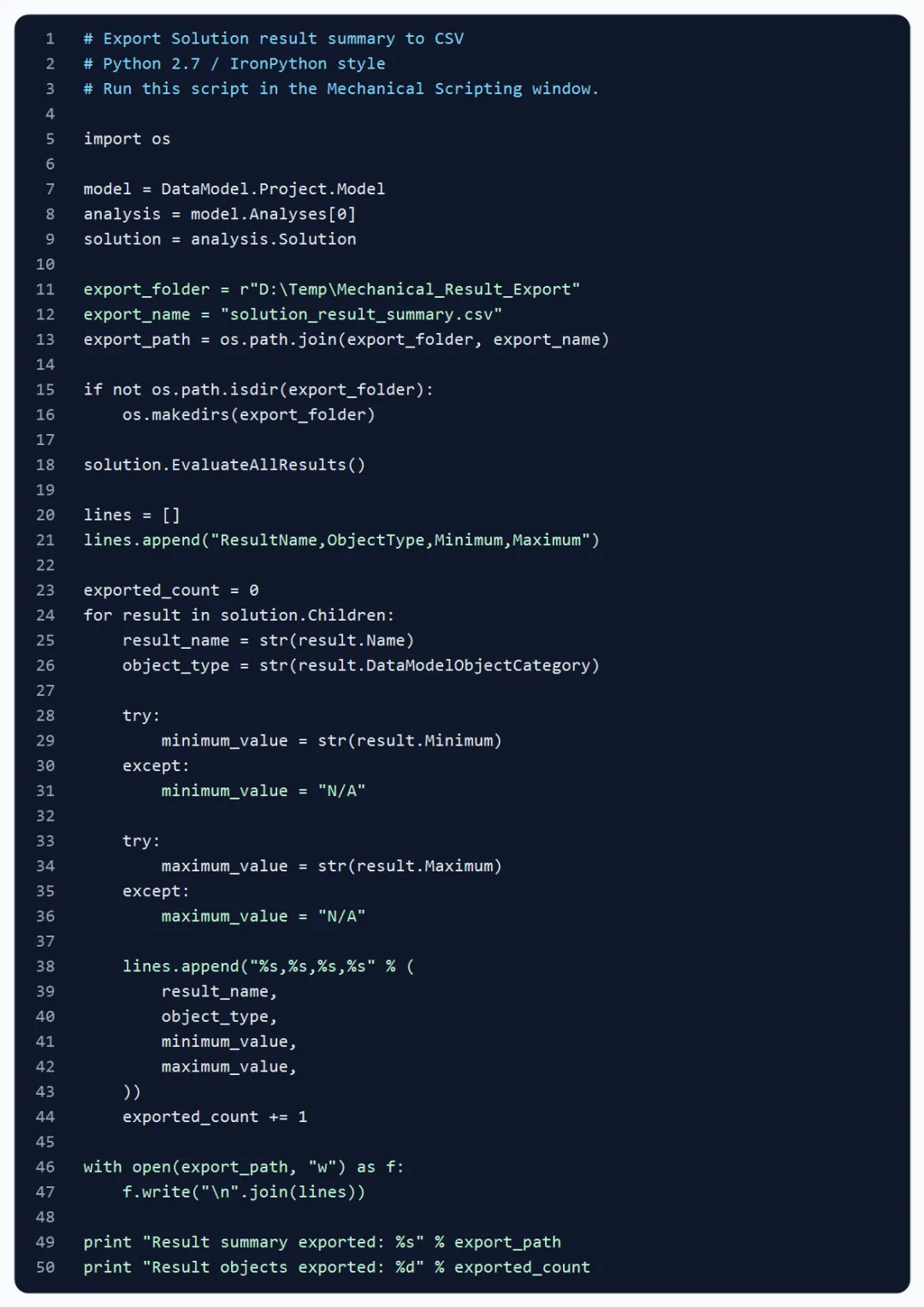

源码及其讲解

这段脚本可以按三个部分理解。

第一部分是定位结果容器。脚本默认读取第一个 Analysis，并进入它下面的 Solution，因此它适合当前模型只有一个主要分析，或你明确知道第一个分析就是目标分析的情况。如果模型里有多个 Analysis，后续可以把这里扩展成按名称选择分析对象。

第二部分是读取结果属性。不同类型的结果对象不一定都暴露相同属性，所以脚本没有直接假设每个对象都能读到 Minimum 和 Maximum，而是分别尝试读取。Total Deformation、Equivalent Stress、Directional Deformation、Reaction 等对象都可以进入同一遍历流程；如果对象不暴露对应属性，表格中会写入 N/A，不会因为单个结果对象异常而中断整个导出过程。

第三部分是写入 CSV。当前写法适合常规结果名称和快速统计，优点是简单直接；如果后续要处理包含逗号、引号或换行的对象名称，或者要给 Excel 做更严格的数据交换，可以再升级为带转义的 CSV 写法。

脚本运行结果

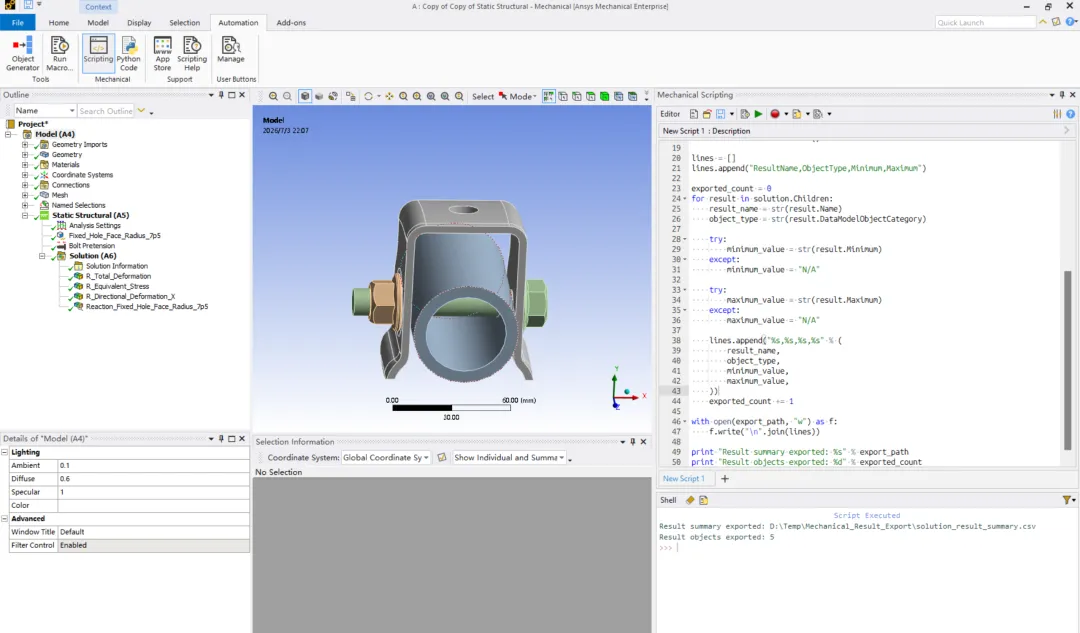

运行后，Mechanical 的 Shell 里会给出导出位置和导出数量。不同模型下数量不一样，示例输出类似这样：

Result summary exported: D:\Temp\Mechanical_Result_Export\solution_result_summary.csvResult objects exported: 5

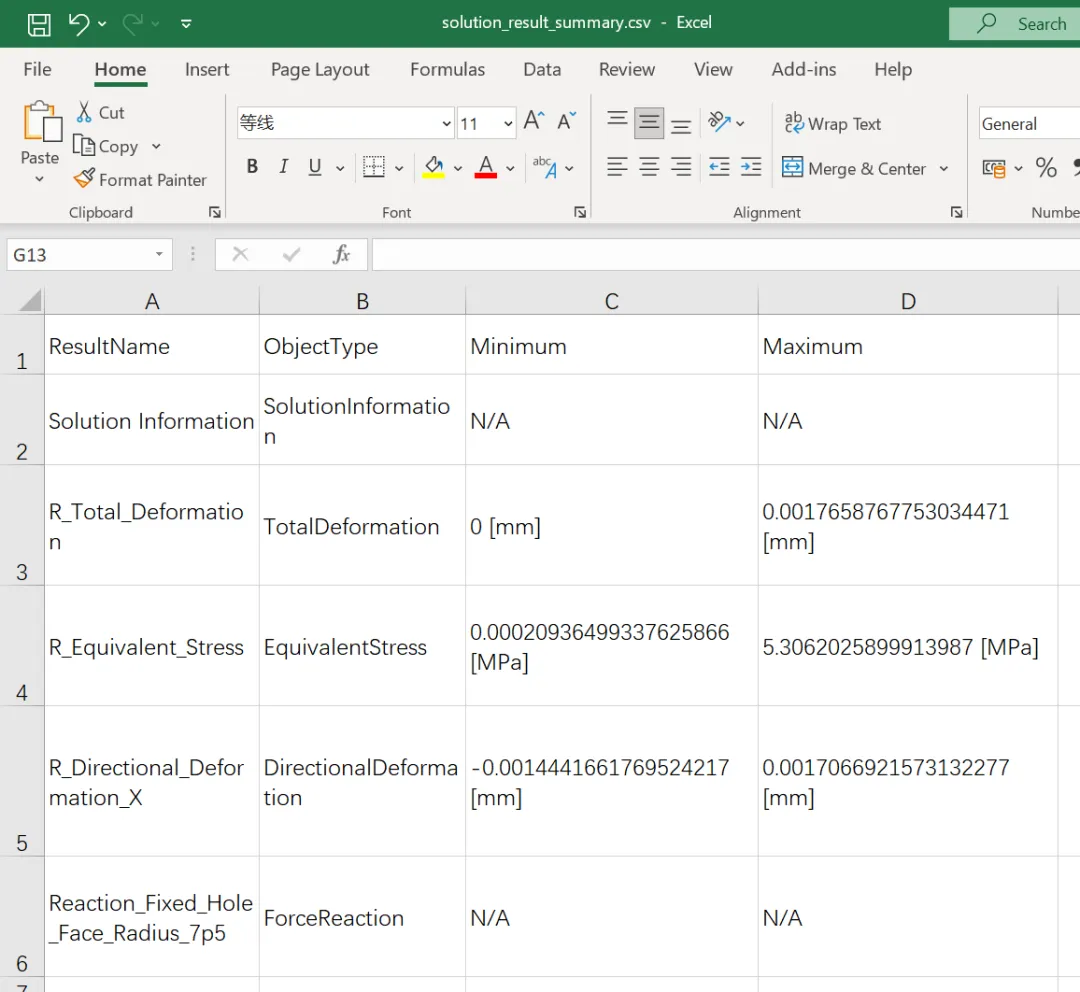

这里的第一行不是结果表本身，而是 CSV 文件的保存路径。真正需要查看的是这个 CSV 文件里的内容，打开后会看到类似下面这样的表格：

表格字段与脚本写出的 CSV 保持一致，包含结果对象名称、类型、Minimum 和 Maximum。其中 ObjectType 这一列来自脚本读取的 DataModelObjectCategory，具体显示形式以当前 Mechanical 版本实际导出为准，上面的表格只作为字段含义示意。若某个结果对象不支持某个属性，对应位置会写成 N/A，不会中断整个导出流程。

读这张表时，建议先看三列：ResultName 用来确认对应的是哪个结果对象，ObjectType 用来判断结果类型，Maximum 和 Minimum 才是后续报告整理和工况对比要使用的数值。对于显示为 N/A 的对象，不要直接理解为结果为零，而应理解为该对象没有被脚本读取到对应属性。

运行时建议结合对象树、结果详情面板、Shell 输出和 CSV 文件一起检查：对象树用于确认处理了哪些结果对象，Shell 用于确认导出路径和数量，CSV 文件才是后续报告整理或结果复核真正要使用的数据结果。

脚本扩展方向

• • 按分析名称、工况名称生成不同 CSV 文件，方便多工况对比
• • 增加 Average、Probe 或指定结果对象的读取逻辑
• • 把结果单位、载荷步或时间步信息一起写入表格
• • 对 CSV 字段做转义处理，避免对象名称里包含逗号时影响表格结构
• • 导出后自动生成 Markdown 或 Excel 汇总报告
• • 封装成 ACT 按钮，交给非脚本用户直接运行

总结

这篇就讲一件事：别再一个个手抄结果极值了。用 Python 从 Solution 里批量取出结果名称、类型、Minimum 和 Maximum，再导出 CSV，后续做报告、复核和归档都会清楚很多。

需要注意的是，当前脚本默认读取第一个 Analysis，只处理 Solution 下的直接子对象。如果你想把它继续扩展成多工况批量计算、自动报告或流程化工具，就需要系统掌握 Workbench 与 Mechanical 的脚本对象、常用 API 和工程封装方法。
