Linux|网卡如何处理数据包

近期开始好好学习下Linux网络，那就先从物理网络路径和Linux协议栈开始，一步步来学习。

通信数据在物理线路上传输，网卡收到电信号或光信号后，将其还原成数字信号，并剥离掉前导码和帧起始限定符，此时网卡拿到了一个以太网帧。

1、标准网卡NIC做二层处理

标准网卡NIC用ASIC/FPGA硬件芯片，会做两件事：

1）校验 CRC/FCS：检查数据在传输中是否损坏，用 `ip -s link show eth0`命令或 `ethtool -S eth0`检查

2）检查目的MAC地址：

如果目的 MAC 是自己、或者是广播全F、或属于加入的多播组，网卡就会收下这个包，发现为arp协议等二层会送往内核的ARP子系统处理，其他则发送到linux内核中三层IP处理流程；

如果目的 MAC 不是本机且开启二层桥接或ovs等，会检查自己的MAC地址表FDB，用 `bridge fdb show`命令查看，内核会原封不动或修改vlan tag后从另外一个网卡中转发出去；

如果都不是，会drop丢弃这个包，也是用 `ip -s link show eth0` 命令或 `ethtool -S eth0` 检查。

一旦确认 MAC 地址无误，传统网卡就会通过 DMA（直接内存访问）把这个二层帧拷贝到主内存的系统缓冲区中，并向 CPU 触发一个硬中断。

2、现代高性能网卡做三四层处理

现代高性能网卡SmartNIC/DPU用MAC/PHY 层芯片，把数据拆开到三层、四层进行处理，主要处理包括：

1）前置校验和卸载：网卡芯片的硬件电路在收到包的同时，顺手就把 IP 头部的 Checksum 和 TCP/UDP 的 Checksum 算好了；

发现错误，直接丢弃不给linux内核处理；

发现正确，则在包的描述符里打个标记，让CPU看到后跳过校验和计算。

2）GRO/LRO大包接收卸载：网卡收到一堆连续的、属于同一个 TCP 连接的切片包，网卡主动拆开三层和四层，把这些包的 TCP Payload（有效载荷）拼接在一起，重新封装成一个“超级大包”，再发送至CPU内核。

3、更加高阶的终极演进：绕过内核栈

在当今的数据中心基础设施中，为了追求极致的低延迟和高吞吐，业界甚至更进一步——彻底不进 Linux 协议栈。这里有两个方案，DPDK是绕过 Linux 协议栈、XDP是部分绕 Linux 协议栈。

1）DPDK核心是内核旁路（Kernel Bypass）和 用户态轮询。

数据包到达网卡后，通过 DMA 直接写到用户态内存（User Space）中。

整个过程中，Linux 内核的IP栈、iptables、网卡中断机制全部被绕过。

用户态的应用程序（如高性能网关、VPP、或者智能网卡上的数据面程序）通过 CPU 核心死循环去轮询Poll网卡，发现有包就直接在用户态解包处理。

2）XDP（eBPF Express Data Path）在内核协议栈的大门口设了个“安检关卡”。当网卡收到包，XDP 脚本（eBPF 程序）在最前端截获包后，可以给这个包指定三种不同的命运：

• 识别为DDOS流量，直接丢弃
• 识别为给非本机流量，发现是负载转发到后端服务，就直接修改目的MAC地址和IP地址，原路从网卡扔回去
• 识别为给本机流量，走传统通道，放行到linux协议栈；走极速通道，直接把包通过内存映射（MMAP）塞给本机的专用应用，绕过协议栈

4、长久且全能的Linux协议栈

在网络包达到Linux协议栈时，将进入四表五链中进行处理：

1）数据包刚从网卡进来，还没决定路由走向，经过PREROUTING链，依次经过三张表：Raw表（是否绕过连接跟踪conntrack）-> Mangle表（修改TOS/DSCP/TTL/MARK等元信息字段）-> NAT表（DNAT、NPAT），然后进入路由表决策，其中有MARK并配置策略路由（Policy Routing）、用 `ip rule show`命令查看，或者直接查看路由表 `ip route`命令；

2）如果路由指向本机时，进入INPUT链，依次经过 Mangle表（很少用、修改TOS/DSCP/TTL/MARK等元信息字段）-> Filter表（访问控制），然后上送到应用程序；

3）如果路由指向非本机时（内核要开启 IP 转发net.ipv4.ip_forward = 1），进入FORWARD链，依次经过 Mangle表（修改TOS/DSCP/TTL/MARK等元信息字段） -> Filter表(访问控制)，后续数据推送至POSTROUTING链；

4）应用程序向外推送数据时，进入OUTPUT链，依次经过四张表：Raw表-> Mangle表-> NAT表-> Filter表，功能和上面的大同小异，后续要再次路由决策（确定出口网卡和下一跳），数据再推送至POSTROUTING链；

4）数据最后发送出去前，经过POSTROUTING链，依次经过Mangle表-> NAT表（SNAT、NPAT）。

下图是学习时的手稿：

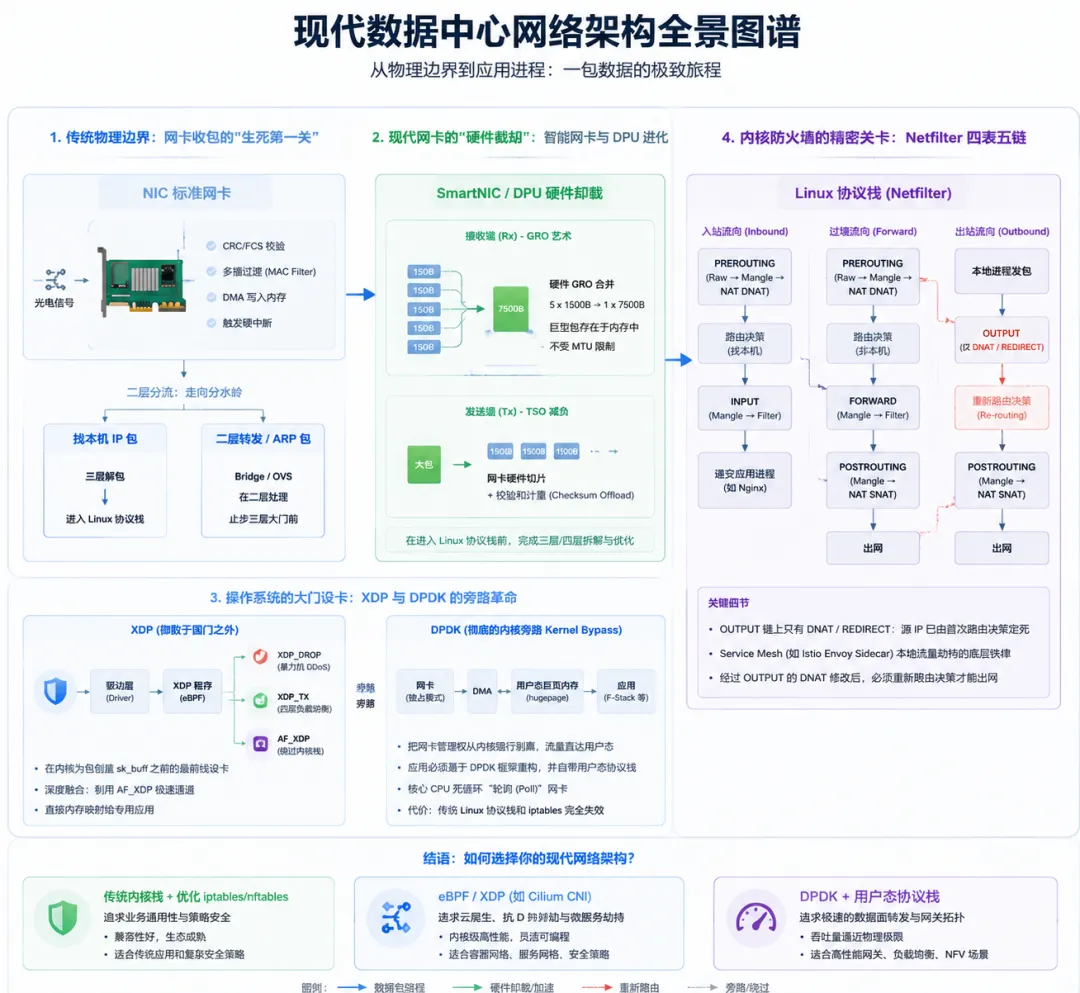

GPT给的图：
