一、前言

本文介绍BSP驱动开发和调试经验，驱动是和硬件打交道，那就要明确硬件和软件的分界线，硬件一般负责模拟信号、大数据量的处理等工作，而驱动则专注于控制流。所以作为一个BSPer，走读datasheet时、看代码等主要关注配置流。

二、Linux驱动开发

Linux的驱动模型bus-device-driver基本已被说烂了，本文不再过多赘述，不了解的同学可以自行搜索。本文则专注于驱动初始化probe流程应该做的事情来展开，提取共性的内容：

• probe流程

主要分3个大流程：

1、从dts中解读驱动配置

2、配置硬件

3、对接Linux驱动子系统

• 操作硬件

遵循从外设的全局配置到局部配置，以网络交换芯片为例，先配global参数比如使能等，再配每个port的参数。通常流程如下：

1、reset：芯片复位，寄存器回复默认值

2、enable：使能芯片

3、config： 配置流，先global，再局部到每个port

• 对接Linux软件驱动子系统

1、对接Linux驱动子系统bus-device-driver模型，注册device结构。Linux驱动通过OPS实现对接，硬件驱动层ops负责操作底层寄存器等操作。

2、注册调试手段：sys/proc/字符设备等。

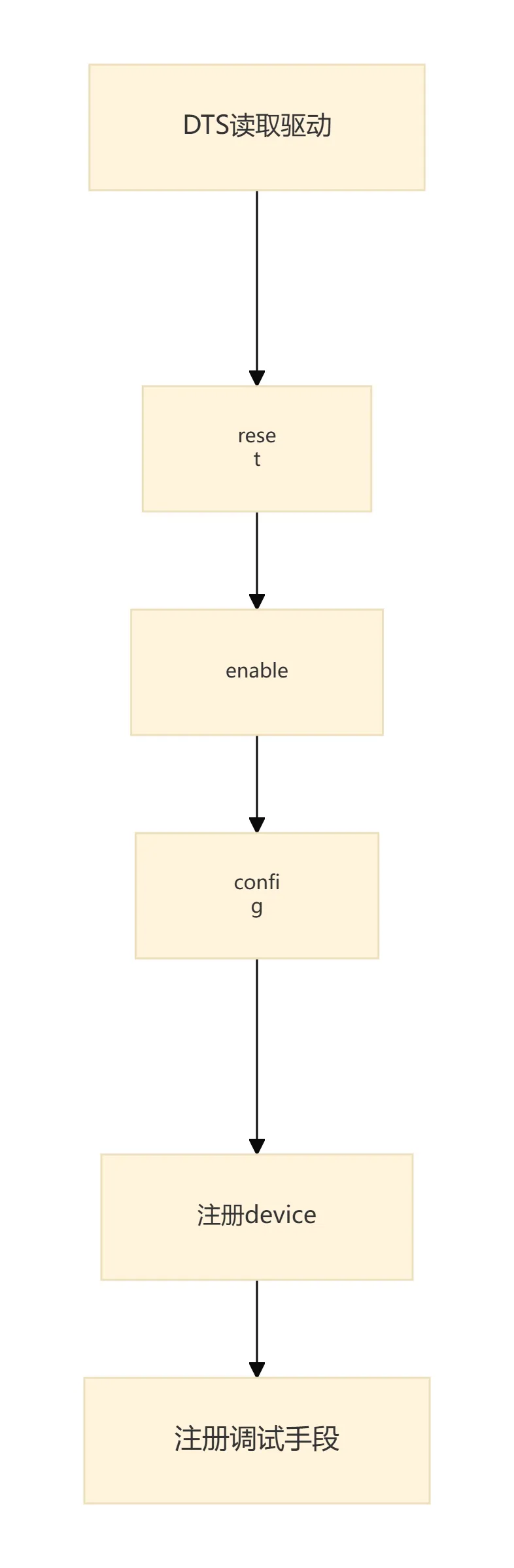

mermaid流程图

三、调试手段

驱动调试和硬件强相关，需要掌握一定的技巧思路，否则通常无从下手，通常有如下思路：

• 先控制后数据

先看控制通道（I2C/SPI等）是否联通，通过dump寄存器查看，是否配置生效。

• dump寄存器列表

dump所有寄存器用于调试，好多驱动会提供ui读写寄存器的工具可以分析每个字段的含义。这里提一句供应商通常提供的资料通常包括：sample code、官方docs官网、datasheet手册、user guide用户手册。

• 通信类调试方法

网卡设备、摄像头MIPI总线，

1、抓包

2、查看link状态

3、查看错包统计、错误统计

• 调试手段先行

驱动开发阶段硬件是个黑盒子，所以调试和检查手段很重要，调试手段先行，先确认验收手段，明确“正确的长什么样子”，通过对比验证建立认知。

• 分层调试

比如OSI分层模型、PHY、MAC、网络层等，每一层都要有调试手段，从下层往上排查。

• 硬件优先

嵌入式是软硬配合的工作，有时候软件死活调不出来，可能是硬件接错了，所以一定要拉上硬件同事一起分析，比如常见的问题：

1、电平不匹配

GPIO空载信号正常，但是接上负载信号就变形。

2、板子烧了

控制信号死活不响应，需要示波器测量总线信号

3、连接线质量问题等等。

• 硬件调试工具

硬件：万用表、逻辑分析仪、示波器。

万用表：GPIO高低电平，PWM脉宽，可以量最重的电压值。

逻辑分析仪：看数字信号，I2C时序、PWM脉宽等低速信号。

示波器：很重要，示波器看模拟信号，有时候数字信号正常，模拟信号可能出现振铃，比如可能会导致软件中出现中断风暴问题。

• 多系统共地

1、多个电路板之间要通过GPIO连接，要共地，否则电平会飘。

2、使用逻辑分析仪和示波器时也要和待测设备共地。

3、同一套电源系统供电，会共电源地。

4、可以通过万用表测导通的形式测试是否是共地的。

以上就是驱动开发调试的全部内容啦，希望对大家有所帮助，欢迎讨论~
