Linux嵌入式USB转以太网网口适配流程|绿联CH397A网卡适配+踩坑排查实录

本文约2700字，项目上之前使用的网卡转接头停产了，新换了绿联CH397A百兆网口，AX615上默认不支持，需要适配，本文记录了适配流程并整理了USB转以太网网口的通用适配流程和问题排查方法。

关注公众号, 即可获得与Linux相关的电子书籍以及常用开发工具，文末有文档清单。

适配平台：AX615（ARM）Linux 4.19

硬件：绿联CM650 百兆USB转网口（沁恒CH397A）

一 前言

嵌入式Linux开发中，板载原生网口数量不足时，经常采用USB转以太网拓展网络接口。 很多开发人员存在认知误区：Windows免驱 = Linux免驱。实际上嵌入式精简内核默认缺少对应驱动配置，极易出现：USB设备反复断开、网卡识别成功链路UP但是无法ping通、零流量收发等疑难问题。

本文基于AX615平台真实调试案例，完整记录绿联CH397A CDC-ECM网卡适配全过程，输出通用USB转网口标准化适配流程、分层故障排查方法论，同时重点解决本次重大踩坑：CDC USB网卡运行时直接修改MAC地址导致全网不通，并给出多种可行的MAC自定义解决方案。

二 本次适配硬件信息

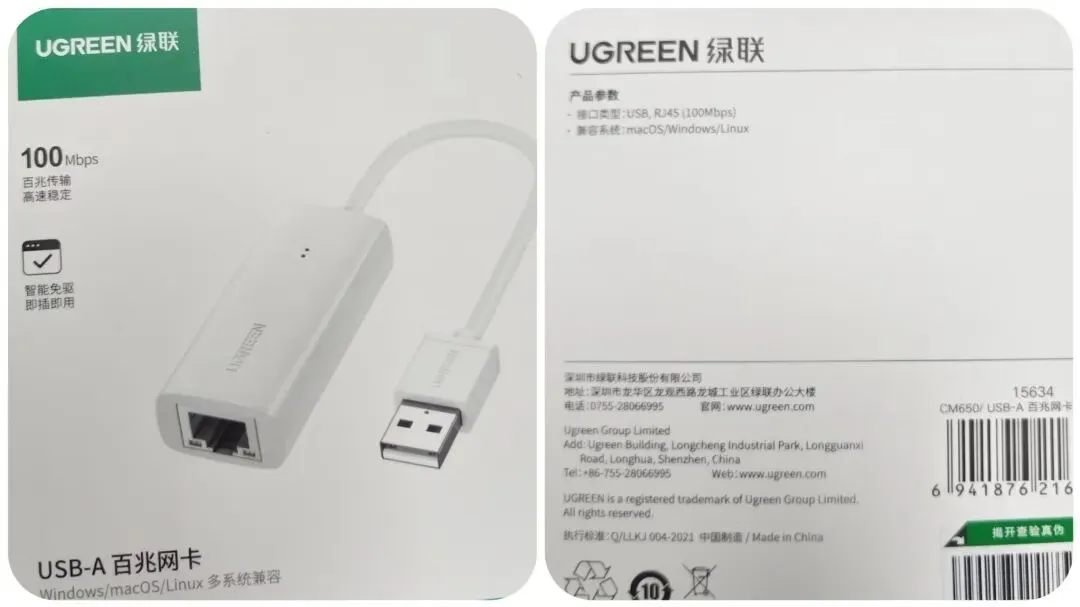

• 硬件型号：绿联 CM650 USB-A 百兆USB转网口
• 主控芯片：沁恒 CH397A
• USB VID/PID：1a86:5397
• 通信协议：USB CDC-ECM 标准以太网协议（无厂商私有驱动）
• 运行平台：AX615 ARM平台，Linux 4.19 PREEMPT内核

💡关键特性：CH397A遵循标准CDC以太网规范，依赖内核通用cdc_ether驱动；但属于USB虚拟网卡，和片上原生GMAC硬件网卡行为存在巨大差异，MAC地址修改就是典型兼容坑。

三 绿联CH397A网卡专属内核配置

该网卡不需要RTL8152、AX88179等私有USB网卡驱动，只需开启CDC网络子系统+USB基础架构。

1、内核.config关键配置

# 基础网络子系统CONFIG_NET=yCONFIG_NETDEVICES=yCONFIG_PHYLIB=yCONFIG_MII=y# USB主机框架（AX615使用XHCI控制器向下兼容USB2.0设备）CONFIG_USB=yCONFIG_USB_XHCI_HCD=yCONFIG_USB_NET_DRIVERS=y# CH397A核心驱动CONFIG_USB_NET_CDCETHER=yCONFIG_USB_NET_CDC_NCM=yCONFIG_USB_NET_CDC_SUBSET=y

2、menuconfig菜单路径

Device Drivers    -> USB support        -> USB Network Adapters            [*] CDC Ethernet support (smart devices such as cable modems)            [*] CDC NCM support

3、模块模式加载顺序（配置为时必须遵守）

usbnet是CDC网卡底层公共框架，必须优先加载：

modprobe usbnetmodprobe cdc_ethermodprobe cdc_ncm

4、XHCI兼容启动参数（必加，解决USB反复断开报错 -71）

在U-Boot bootargs追加：

usbcore.quirks=1a86:5397:k

作用：关闭USB LPM链路电源管理，解决USB2.0设备跑在XHCI控制器下出现的设备失联、协议错误。

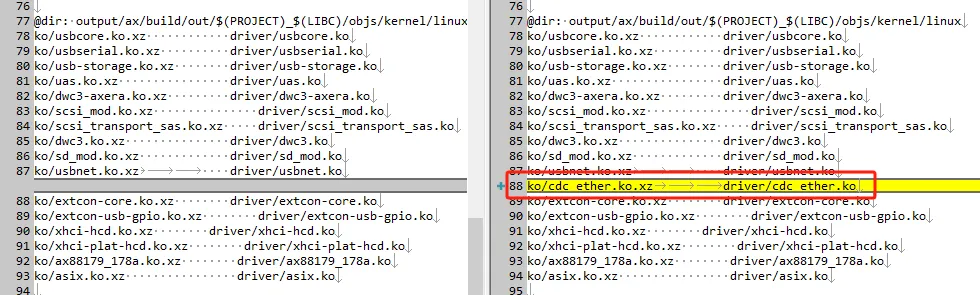

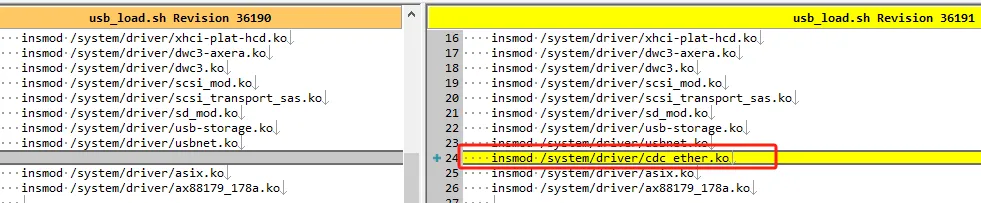

由于AX615上默认SDK内核已经打开CDC的配置，只是没有拷贝和加载cdc驱动，所以我只需要完成这两个动作即可：

但添加完，烧录程序验证，网口正常识别，修改IP、MAC后发现无法ping通电脑，经过排查原因是我在修改IP时顺便也修改了MAC地址，只要不修改MAC地址网络就正常工作。原因下文第六部分说明。

四 通用USB转网口标准化适配流程

市面上USB转网口分为两大类：标准CDC协议网卡、厂商私有协议网卡（RTL/ASIX），统一适配流程如下，可以直接复用在各类嵌入式平台。

步骤1：识别网卡芯片，精准定位驱动

插上网卡执行命令获取VID/PID，匹配对应内核驱动

lsusb

主流芯片驱动对照表：

步骤2：开启对应内核驱动

不要盲目打开全部USB网卡驱动，按需开启，避免内核冗余、潜在冲突。

步骤3：配置USB兼容quirks参数

USB2.0网卡运行在XHCI（USB3.0控制器）普遍存在时序兼容问题，根据网卡VID/PID添加usbcore.quirks启动参数。

步骤4：上电验证枚举结果

# 查看驱动加载与设备注册日志dmesg | grep cdc# 查看网口是否生成ip link show# 查看物理链路状态ethtool eth0

正常结果：成功注册ethX网口，Link detected: yes。

五 分层故障排查流程（从底层物理层→上层应用）

第一层：USB物理层故障

现象：设备反复disconnect、日志打印error -71、提示Maybe the USB cable is bad?根因：供电不足、USB信号完整性差、XHCI LPM兼容问题 解决：有源USB HUB转接、添加usbcore.quirks、关闭USB自动挂起

第二层：驱动层故障

现象：lsusb能识别设备，但是没有生成eth网卡 排查：确认驱动配置、模块加载顺序、dmesg有无驱动probe报错

第三层：网络基础配置故障

• IP地址与对端不在同一网段
• 内核rp_filter路由过滤开启

sysctl net.ipv4.conf.eth0.rp_filter=0sysctl net.ipv4.conf.all.rp_filter=0

• iptables防火墙拦截

iptables -Fiptables -t nat -F

• 尝试降低MTU测试

ip link set eth0 mtu 1400

第四层：二层ARP链路排查（ping不通高频原因）

ping 同网段IP &watch cat /proc/net/arp

• ARP表无对端MAC：网卡报文收发通路异常
• ARP表正常存在依旧ping不通：上层策略拦截

第五层：CDC虚拟网卡特有坑点（本次重点踩坑）

❌错误操作：

ifconfig eth0 hw ether 20:25:10:30:14:00ip link set eth0 address 20:25:10:30:14:00

现象：ifconfig显示MAC修改成功，网卡UP、链路UP，但是RX/TX数据包始终为0，ping 100%丢包。

根本原因

CDC-ECM属于USB虚拟网卡，上层netdev的MAC地址修改无法同步下发到CH397A硬件固件； 内核协议栈源MAC和硬件实际发送MAC不一致，二层以太网交互异常，ARP流程直接卡死。

原生GMAC硬件网口无此限制，仅CDC类USB网卡存在该问题。

六 CDC网卡自定义MAC地址完整解决方案

针对CH397A这类CDC-ECM网卡，禁止直接运行时修改eth0硬件网口MAC，下面4套方案按推荐优先级排序，适配不同工程场景。不过我们项目上仅用于开发调试，客户不需要此功能，因每个转接口的MAC地址唯一，所以不需要修改MAC,下面的方案为AI提供的，以防后续需要用到。

方案1：内核patch改造cdc_ether驱动（量产项目首选）

实现思路：在cdc_ether网卡probe初始化阶段，通过内核启动参数传入自定义MAC，驱动注册netdev之前直接覆盖MAC地址，底层硬件与上层协议栈MAC保持统一。

1. 在cdc_ether.c增加启动参数解析函数，支持bootargs传入参数：cdc_ether.mac=20:25:10:30:14:00
2. 在网卡probe完成硬件初始化后，使用自定义MAC覆盖默认MAC； ✅优点：启动阶段完成MAC设置，无兼容性问题，上层业务无需改动； ⚠️需要重新编译内核。

方案2：MACVLAN虚拟网卡（无需修改内核，临时调试方案）

不改动底层eth0原生MAC，在物理网卡之上创建虚拟网卡，虚拟网卡配置自定义MAC，业务程序绑定虚拟网卡通信。

# 物理网卡保留原厂MAC，不要直接修改eth0ip link add link eth0 name eth0_custom type macvlan mode bridgeip link set eth0_custom address 20:25:10:30:14:00ip addr add 10.82.16.115/24 dev eth0_customip link set eth0_custom up

✅优点：零内核改动，快速验证； ❌缺点：业务软件需要适配新网卡名称eth0_custom。

方案3：硬件选型替换（新项目设计阶段推荐）

放弃CH397A CDC网卡，更换RTL8152/RTL8153 USB网卡。 RTL系列驱动原生支持运行时动态修改MAC，行为与片上GMAC网卡完全一致，直接执行ip link set address即可生效，不存在二层通信异常问题。

方案4：固件烧写永久固化MAC（大批量成品统一配置）

CH397A支持通过沁恒官方Windows工具烧写网卡内置MAC地址，直接永久修改硬件出厂MAC； ✅优点：驱动读到的就是自定义MAC，无任何兼容问题； ❌限制：需要PC工具烧录，无法设备上电动态修改。

七 适配总结与避坑清单

1. 绿联CH397A百兆网卡依赖标准CDC-ECM驱动，无需厂商私有驱动；
2. USB2.0 CDC网卡跑在XHCI控制器，务必添加usbcore.quirks兼容参数，规避设备反复断连；
3. CDC类型USB虚拟网卡，禁止运行时直接修改物理网口eth0 MAC地址，会直接导致网络全断；
4. 需要自定义MAC：量产项目优先内核patch方案；临时调试优先MACVLAN方案；新项目选型优先RTL8153网卡；
5. 故障排查顺序参考：USB枚举异常 → 驱动加载失败 → IP/防火墙基础配置 → ARP二层连通性 → MAC地址兼容问题。
