作者：小号🎺

通过前面 3个点以及4个点“口”、6个点“日”的练习，看到了邻接矩阵的重要性。

现实中不仅有像“口”形、“日”形那样很“标准”、“规范”的图(graph)，也有许多各式各样特殊形状的图。这些图无法每一个都找到对应的汉字去描述，但可以借助邻接矩阵去定义、表达。

通过前面几次练习，总结出一些由图(graph)生成对应邻接矩阵的方法如下：

①先(在纸上)画出一幅图的草图

②对草图上各个节点编号

③依编号顺序记录某节点到其他节点的关系，有连接关系，设置为1或V＞0；没有连接关系，设置为0。

④属于一个节点的信息记录为一行，有N个节点，就有N行。

⑤同一个节点，到图中其他N-1个节点，共有N-1项值，再加上自身(目前统一设置为0)。这样每一行也是N项。

⑥这样做完以后，正好构成一个N×N矩阵(邻接矩阵)。

⑦再按照步骤①中的草图中个节点的位置，设置一个 pos 变量(一个内含N个节点坐标的字典dict)，如

pos = {0: (0,0), 1: (1,0), 2: (1,1)...}

⑧这样就完成了一幅图(graph)的定义，就可以交给代码绘图了，完成可视化输出。

⑨第③④⑤步中涉及矩阵中的纵横关系也可以相互交换，实质不变。不过这一条稍微要注意一下，实质不变有两层含义。❶因为最终结果是一个N×N矩阵，所以操作上先横后竖或者先竖后横都是等价的。❷涉及到图当中的有向图和无向图的区别。这一条文字叙述比较麻烦，最好就是亲自上手实操一遍，马上就理解了。

下面来一个实操。

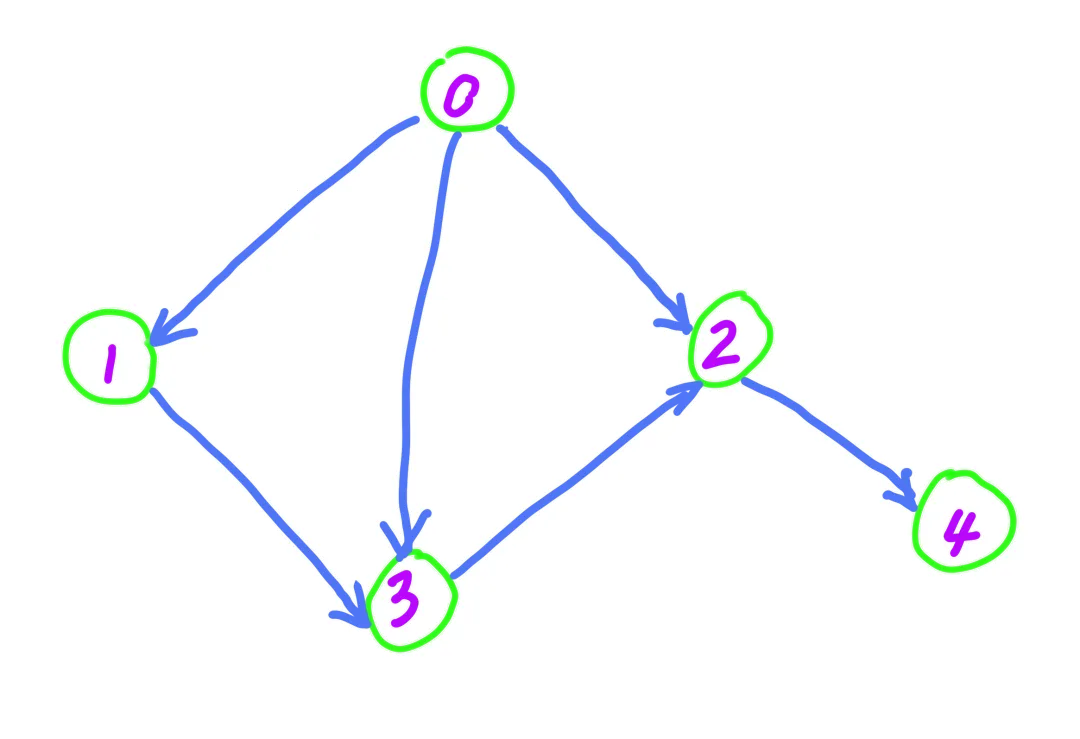

一. 绘制草图

二. 生成邻接矩阵

有5个点，最终应该是一个5×5的邻接矩阵

[0, 1, 1, 1, 0],[0, 0, 0, 1, 0],[0, 0, 0, 0, 1],[0, 0, 1, 0, 0],

[0, 0, 0, 0, 0]

三. 确定位置，定义一个 pos

pos = {

  0: (1, 2),

  1: (0, 1),

  2: (2, 1),

  3: (1, 0),

  4: (3, 0.5)

}

四. 将 邻接矩阵 和 pos 代入前面的代码，检查是否有错误

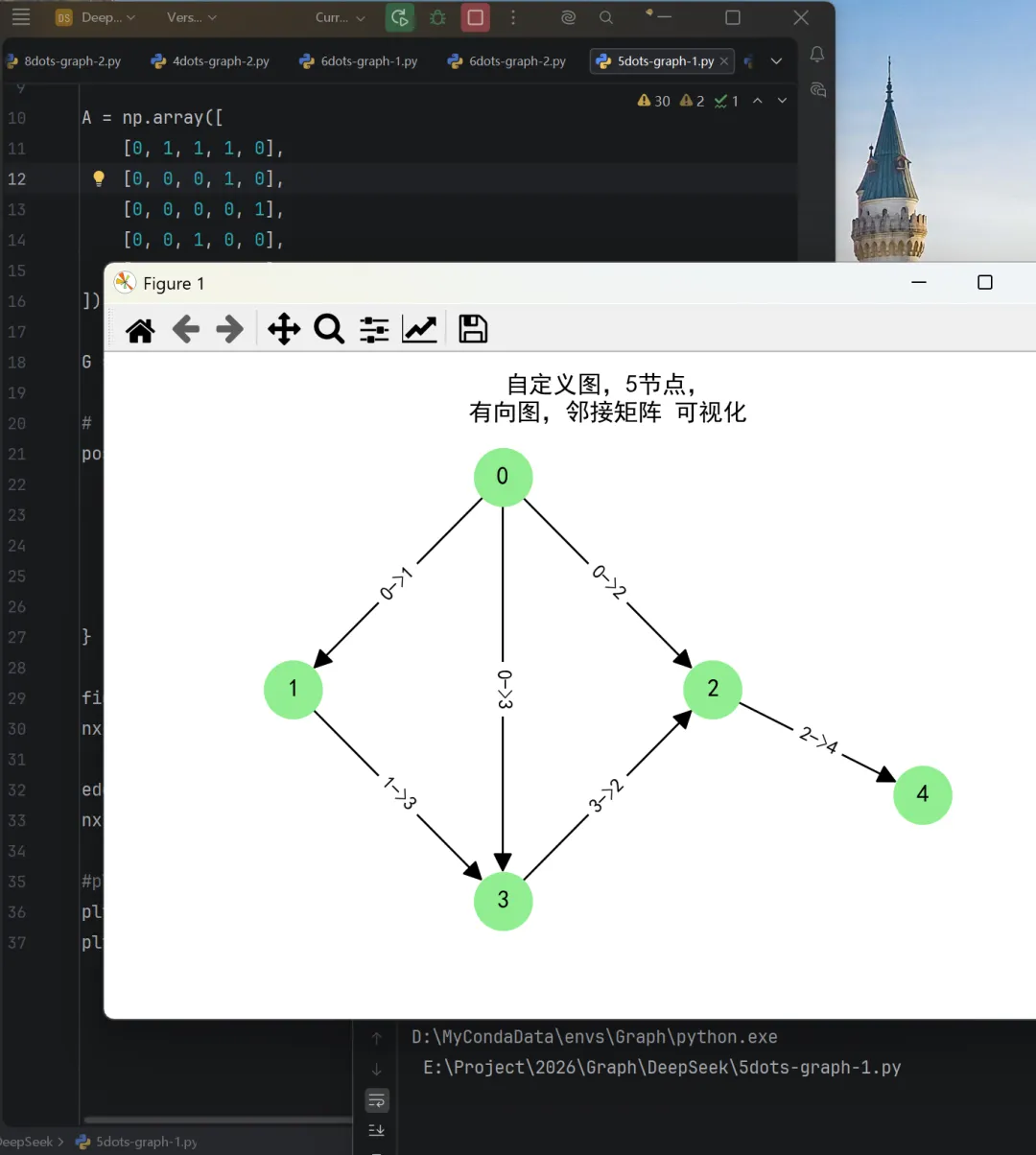

实操结果

说明：上述方法是小号在多次Vibe Coding实操中归纳总结而得。过程有反复。上面的①～⑨步，也和AI(DeepSeek)确认过。其中也许有不够准确的，大家也可以通过实操检验一下。

好了，先休息一下。

另外，在邻接矩阵中，从左上角到右下角，对角线上相应位置的项，即为某节点自己到自己。大家也可以自己检测一下。

[0, 1, 1, 1, 0],[0, 0, 0, 1, 0],[0, 0, 0, 0, 1],[0, 0, 1, 0, 0],

[0, 0, 0, 0, 0]

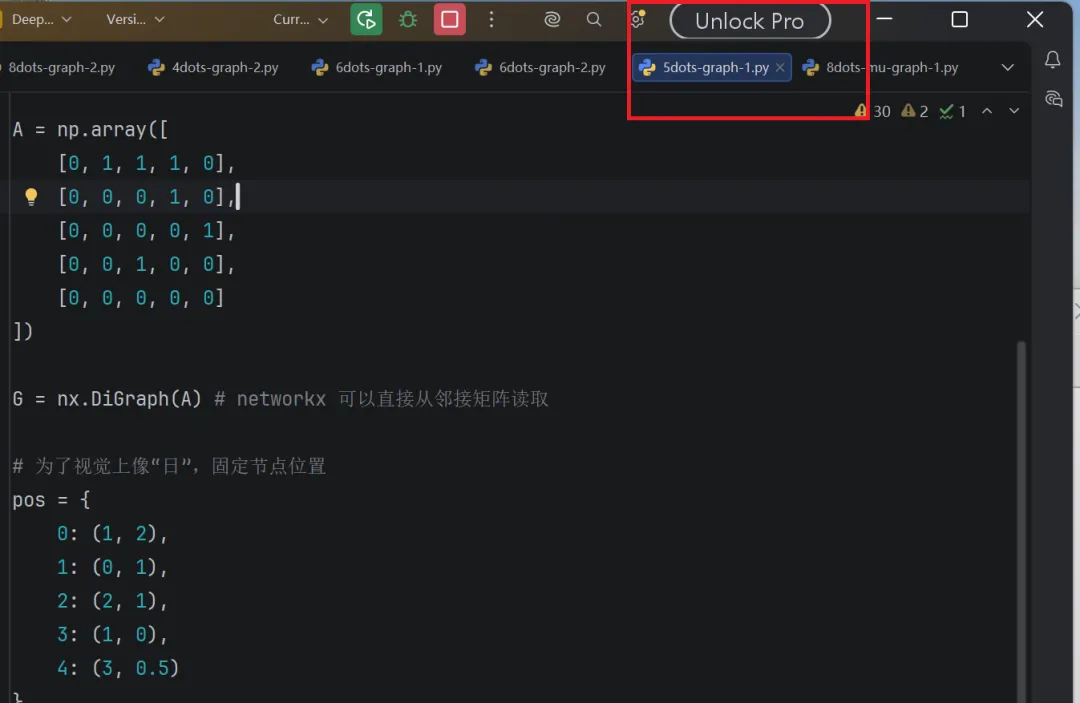

备注：前几天曾经看到新版PyCharm发出的提示： "Trial: 6 days"。今天是最后一天。然后就看到PyCharm要求小号输入密钥，激活专业版的提示。小号将提示窗口中的选项换了一个，然后退出，再重启PyCharm，一切感觉都没变。社区版IDE的右上角(下图红框内)有一个"Unblock Pro"按钮(解锁专业版)，不影响使用。
