期刊图片复现|Python分类任务分析全流程深度解析-混淆矩阵、SHAP特征重要性总览图、交互作用强度气泡图、单特征依赖图、双特征交互效应图

# =========================================================================================# ======================================2.颜色库=======================================# =========================================================================================COLOR_SCHEMES = {    0: {'train': 'blue', 'test': 'red', 'hist': '#4B0082', 'shap_scatter': '#00008B', 'lowess': '#9400D3',        'ci': '#D3D3D3', 'inter_low': 'blue', 'inter_low_fit': 'darkblue', 'inter_high': 'red',        'inter_high_fit': 'darkred', 'cmap': ["blue", "#4B0082", "red"]},}

# =========================================================================================# ======================================5.拟合线和置信区间计算函数=======================================# =========================================================================================# 使用LOWESS拟合数据，通过Bootstrap生成大量拟合线，从而计算出95%的置信区间def bootstrap_lowess_ci(x, y, n_boot=200, frac=0.5, ci_level=0.95):    sorted_indices_orig = np.argsort(x)  # 获取原始x数据升序排列的索引    x_sorted_orig, y_sorted_orig = x.iloc[sorted_indices_orig].values, y[sorted_indices_orig]  # 对原始x和y数据进行排序    main_smoothed = lowess(y_sorted_orig, x_sorted_orig, frac=frac)  # LOWESS平滑    lower_bound = np.quantile(boot_lines_arr, alpha, axis=0)  # 置信下界    upper_bound = np.quantile(boot_lines_arr, 1 - alpha, axis=0)  # 置信上界    return main_smoothed, (x_range, lower_bound, upper_bound)  # 拟合曲线、x范围、置信上下界

# =========================================================================================# ======================================6.阈值点寻找函数=======================================# =========================================================================================# 寻找曲线穿过y=0的所有交点/X坐标。通过检测y值正负号的变化，利用两点线性插值法精确计算出过零点的x坐标def find_roots(x_curve, y_curve):    roots = []  # 存放根/零点的列表    sign_changes = np.where(np.diff(np.sign(y_curve)))[0]  # 计算y值的符号差，找出正负号发生变化的相邻点索引    x_root = x1 - y1 * (x2 - x1) / (y2 - y1)  # 计算出零点x坐标    roots.append(x_root)  # 保存    return roots  # 返回所有找到的零点列表

# =========================================================================================# ======================================7.阈值点绘制以及标注函数=======================================# =========================================================================================# 算出零点，还在图表上画出垂直虚线，标上数值标签def find_and_plot_crossings(ax, x_curve, y_curve, color, x_range):        ax.text(x_root,  # x                y_pos,  # y                f' {x_root:.2f} ',  # 文本                color='white',  # 颜色                backgroundcolor=color,  # 颜色                ha='center',  # 水平                va='top',  # 垂直                fontsize=18,  # 字体大小                fontweight='bold',  # 加粗                bbox=dict(facecolor=color, edgecolor='none', pad=1),  # 文本框                transform=ax.get_xaxis_transform())  # 设置坐标变换        drawn_texts.append((x_root, y_pos))  # 保存

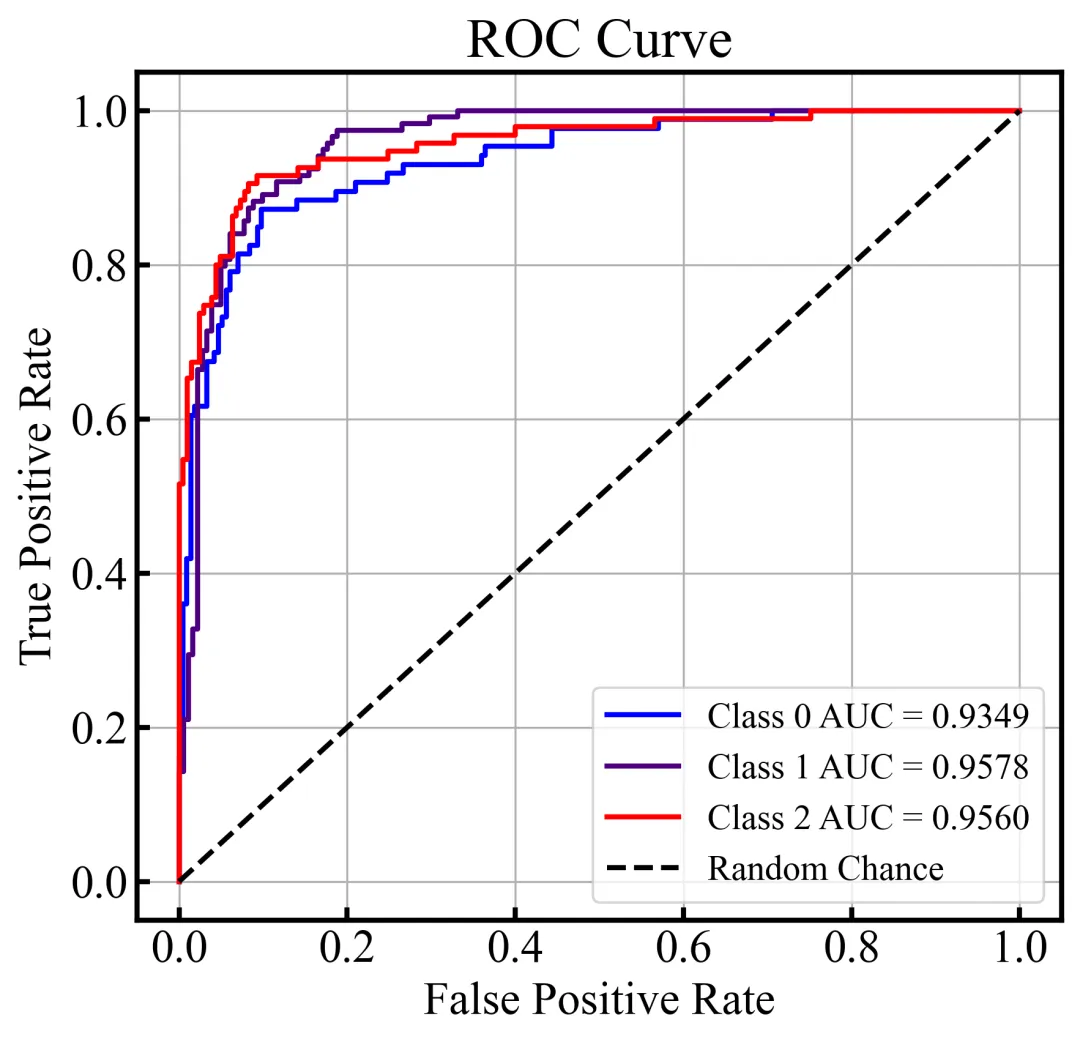

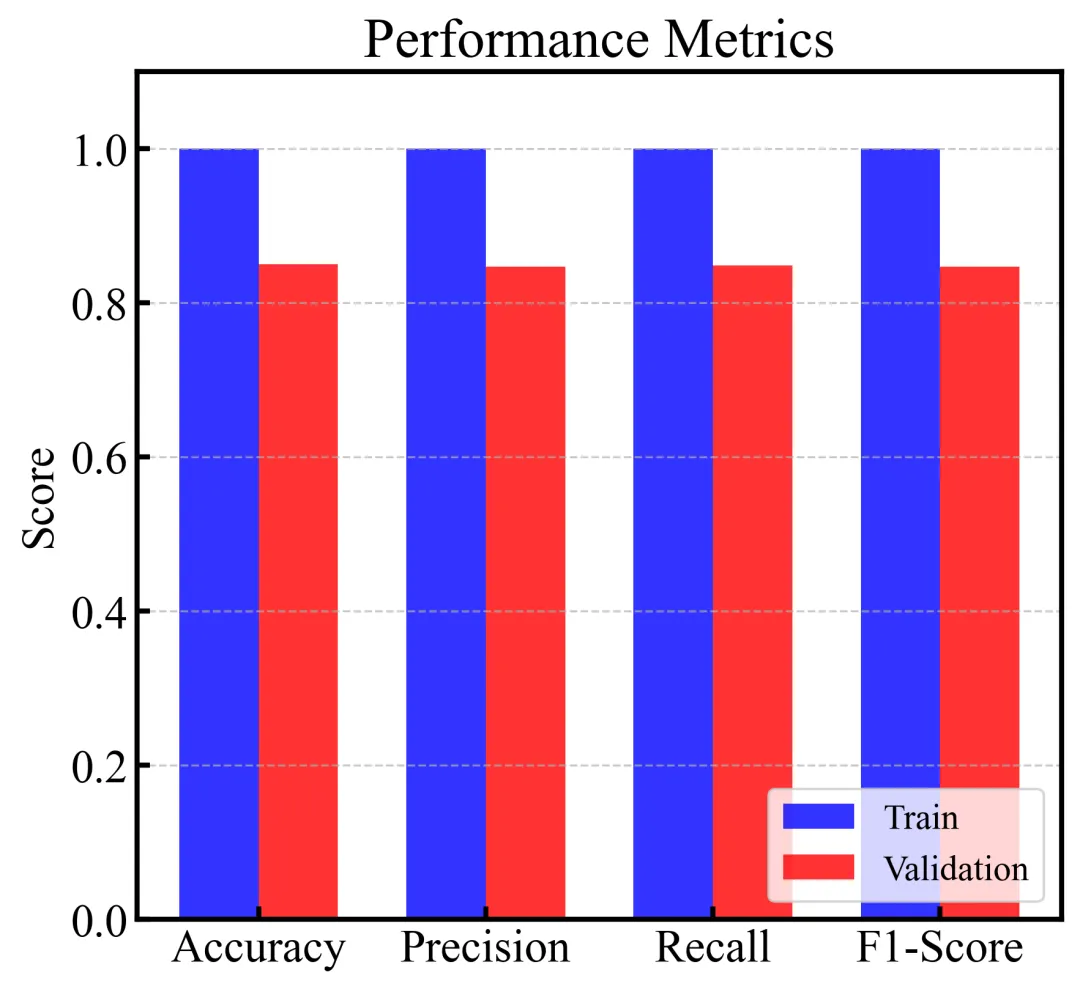

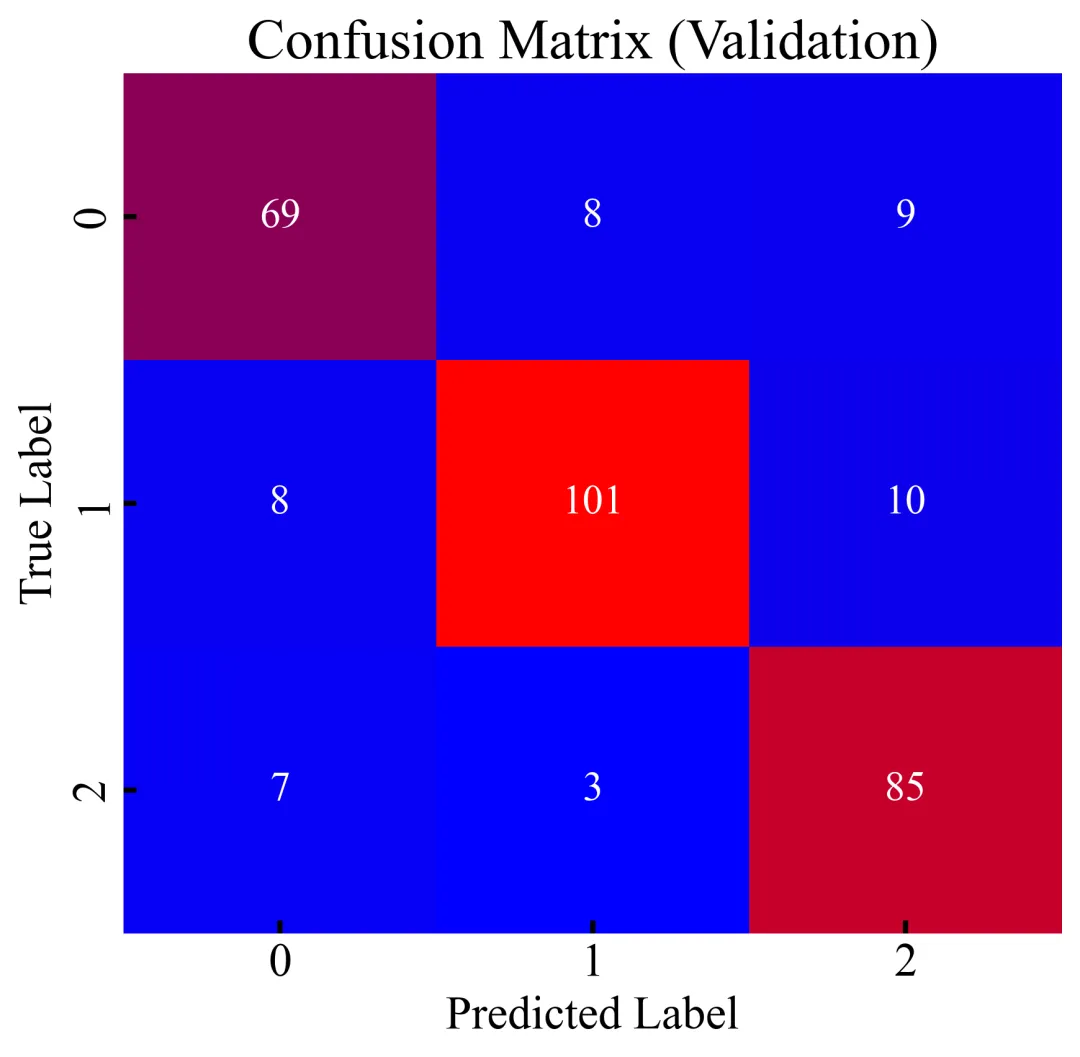

# =========================================================================================# ==============================8.分类评估图=======================================# =========================================================================================def plot_classification_results(metrics, colors, output_folder, n_classes):    y_train_true, y_train_prob = metrics['train']['true'], metrics['train']['prob']  #训练集真实标签和预测概率    y_test_true, y_test_prob = metrics['test']['true'], metrics['test']['prob']  #测试集真实标签和预测概率    ax_roc.plot([0, 1], [0, 1], 'k--', lw=2, label='Random Chance')  #绘制参考对角线    ax_roc.set_xlabel('False Positive Rate', fontsize=18)  #x轴标题    ax_roc.set_ylabel('True Positive Rate', fontsize=18)  #y轴标题    ax_roc.set_title('ROC Curve', fontsize=22)  #主标题    ax_roc.legend(loc='lower right', fontsize=14)  #图例    ax_roc.grid(True)  #网格线    apply_plot_styles(ax_roc)  #坐标轴边框设置    save_fig_dual(fig_roc, output_folder, 'classification_roc_curve')  #保存    ax_cm.set_xlabel('Predicted Label', fontsize=18)  #x轴标题    ax_cm.set_ylabel('True Label', fontsize=18)  #y轴标题    ax_cm.set_title('Confusion Matrix (Validation)', fontsize=22)  #主标题    ax_bar.legend(fontsize=14, loc='lower right')  # 图例    ax_bar.grid(axis='y', linestyle='--', alpha=0.7)  #网格线    apply_plot_styles(ax_bar)  #坐标轴设置    save_fig_dual(fig_bar, output_folder, 'classification_metrics_bar')  #保存    plt.close(fig_bar)  #关闭

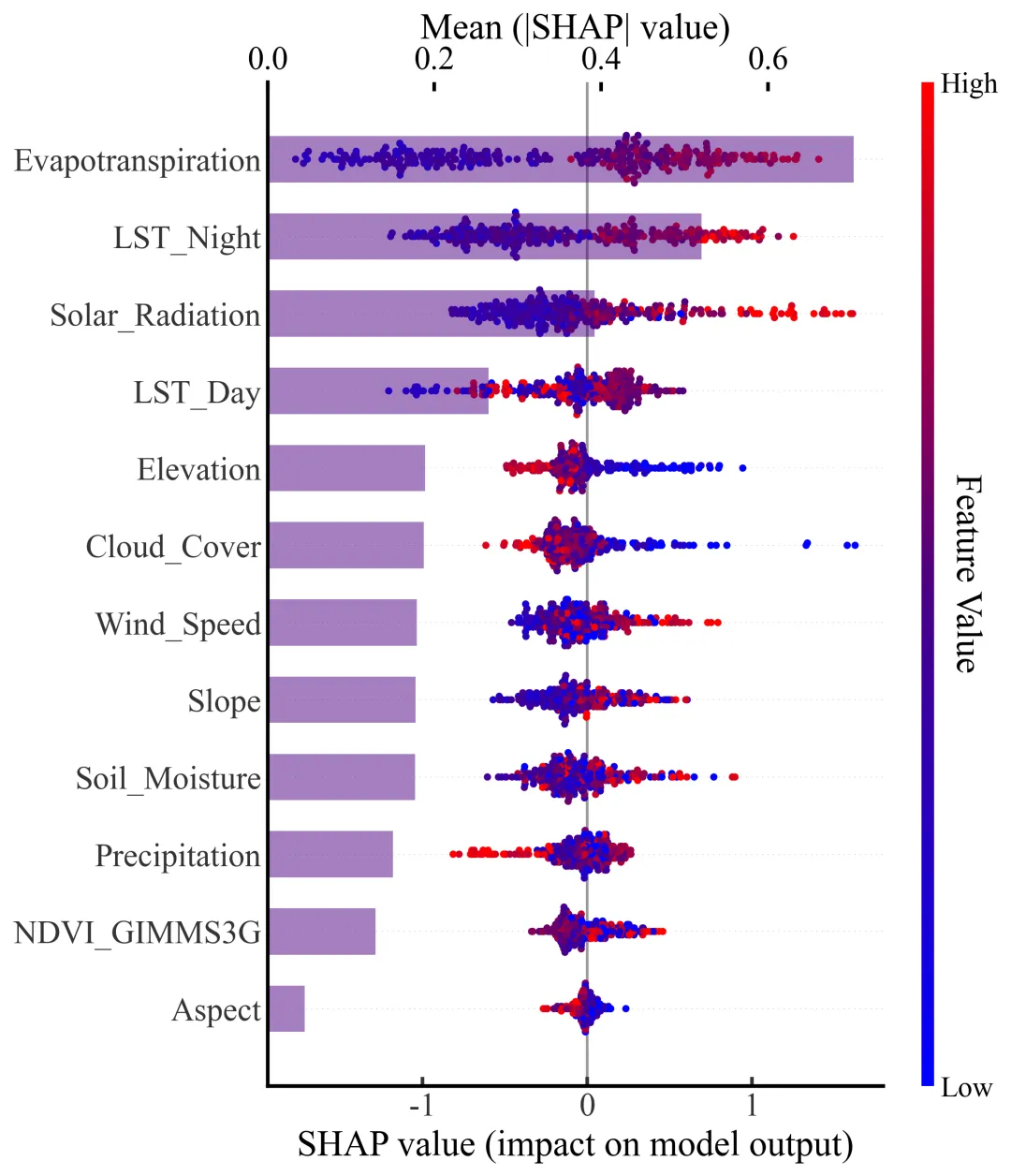

# =========================================================================================# ======================================9.特征重要性条形图与SHAP蜂巢图组合图绘制函数=======================================# =========================================================================================def plot_shap_summary(shap_values, X_test, feature_names, shap_df, base_values, colors, output_folder):    # 创建画布    fig = plt.figure(figsize=(10, 10), dpi=300)    ax_sw = fig.add_axes([0.32, 0.11, 0.59, 0.77])  # 定义主坐标轴在画布上的相对位置及大小    ax_bar = ax_sw.twiny()  # 创建共享Y轴    apply_plot_styles(ax_sw)  # 调整边框和刻度粗细    apply_plot_styles(ax_bar)  # 调整边框和刻度粗细    colorbar_ax = fig.axes[-1]  # 获取颜色条轴    colorbar_ax.tick_params(labelsize=16)  # 刻度设置    colorbar_ax.set_ylabel("", labelpad=0)  # 去掉原始标题    # 保存    save_fig_dual(fig, output_folder, 'combined_shap_summary_plot')    plt.close(fig)  # 关闭

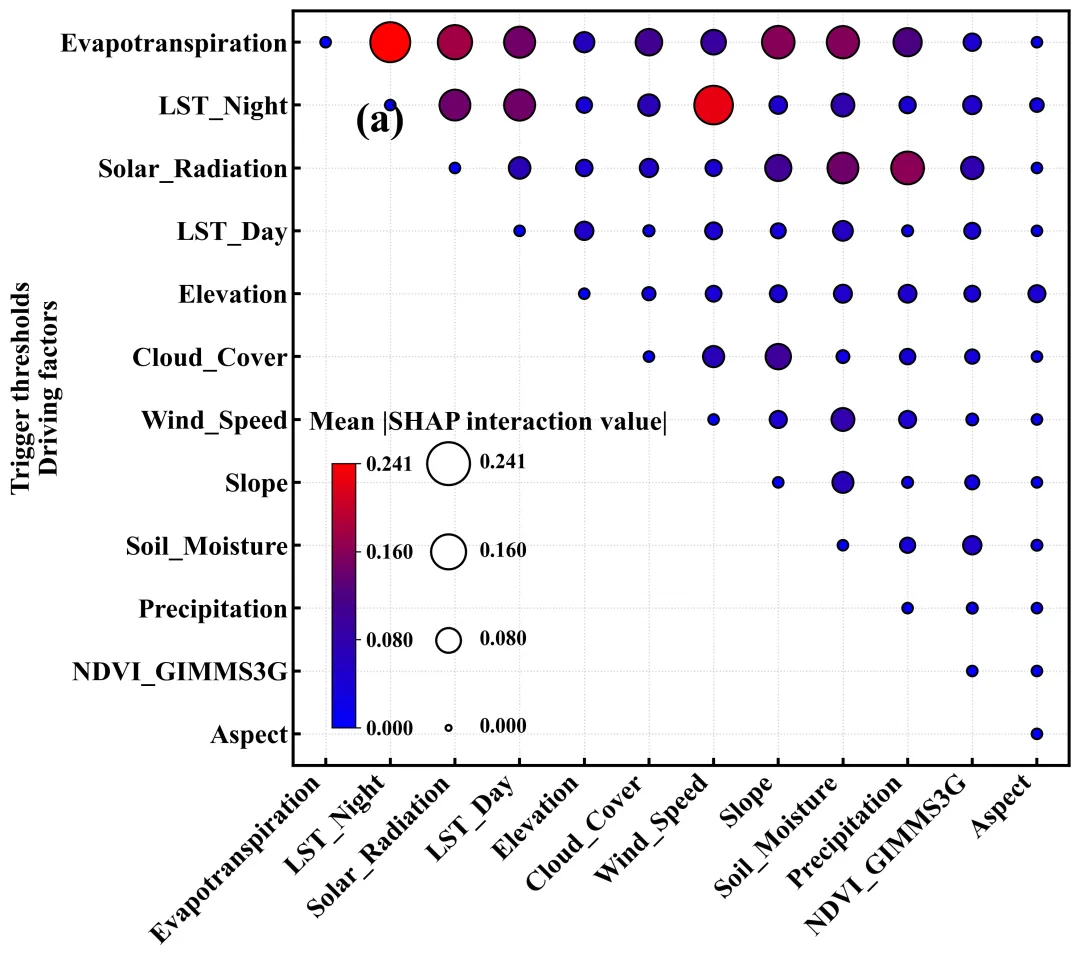

# =========================================================================================# ======================================10.特征交互强度气泡热力图绘制函数=======================================# =========================================================================================def plot_bubble_heatmap(shap_interaction, feature_names, colors, output_folder):    n_features = len(feature_names)  # 获取特征总数    inter_matrix = np.zeros((n_features, n_features))  # 用于存储两两交互强度    # y轴标题    ax.set_ylabel("Trigger thresholds\nDriving factors",  # 文本                  fontsize=18,  # 字体大小                  fontweight='bold',  # 加粗                  labelpad=-2)  # 间距    # 子图编号    ax.text(0.08,  # x            0.84,  # y            '(a)',  # 编号            transform=ax.transAxes,  # 坐标系            fontsize=28,  # 字体大小            fontweight='bold')  # 加粗    cax = ax.inset_axes([0.05, 0.05, 0.03, 0.35])  # 创建颜色条轴    cbar.ax.set_yticklabels([f'{v:.3f}' for v in cbar_ticks], fontsize=14, fontweight='bold')    y_positions = [0.4, 0.283, 0.166, 0.05]  # 气泡图例位置    save_fig_dual(fig, output_folder, 'shap_interaction_bubble_heatmap_diag_zero')  # 保存    plt.close(fig)  # 关闭

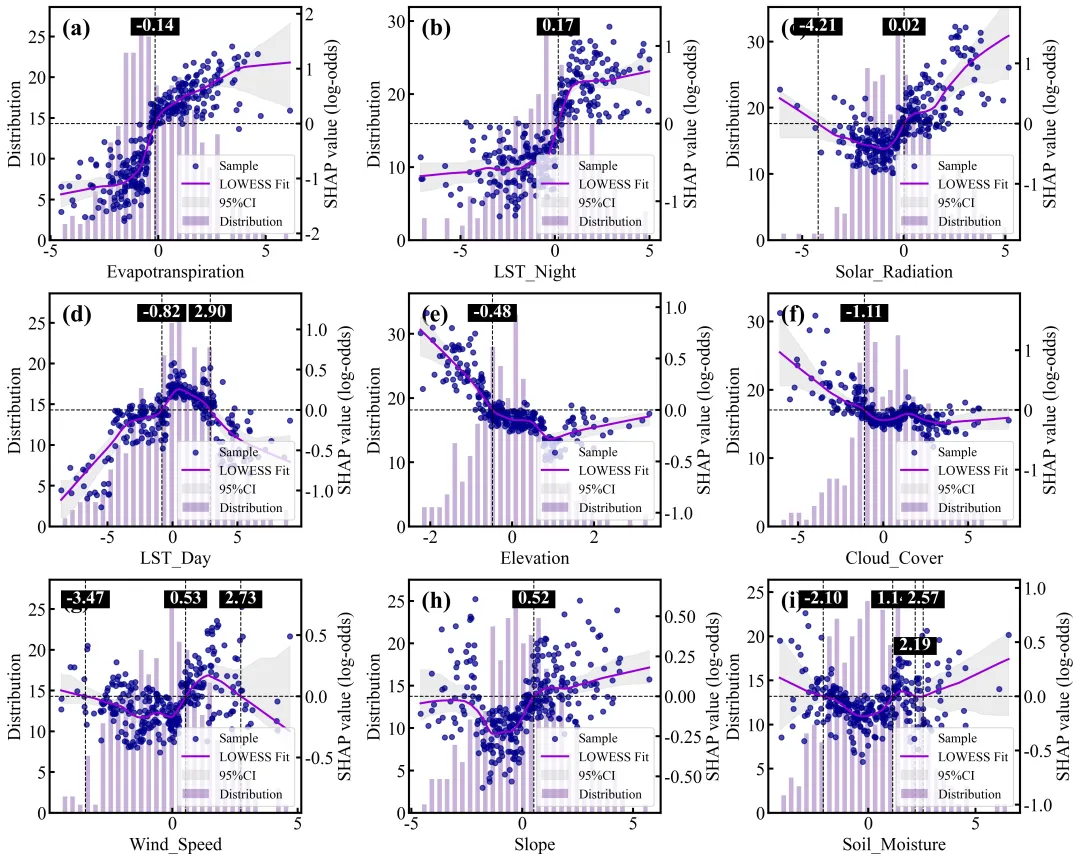

# =========================================================================================# ======================================11.SHAP单因素依赖图绘制函数=======================================# =========================================================================================def plot_dependence(X_test, shap_values, feature_names, colors, save_folder):    n_features = min(9, len(feature_names))  # 只选择前9个最重要特征进行绘制    # 创建画布    fig, axes = plt.subplots(3, 3, figsize=(15, 12))    axes = axes.flatten()  # 展平为一维数组，便于按顺序循环遍历调用    labels = [chr(97 + i) for i in range(n_features)]  # 生成子图编号        ax1.set_ylim(0, counts.max() * 1.1)  # 左侧y轴范围        # 绘制散点        ax2.scatter(x_values,  # x                    shap_vals,  # y                    alpha=0.7,  # 透明度                    s=25,  # 散点大小                    color=colors['shap_scatter'],  # 颜色                    label='Sample',  # 图例标签                    zorder=2)  #                 find_and_plot_crossings(ax2, main_fit[:, 0], main_fit[:, 1], 'black', x_range)  # 寻找阈值并绘制        ax1.set_xlabel(f'{feature_name}', fontsize=18)  # x轴标题        h1, l1 = ax1.get_legend_handles_labels()  # 提取直方图的图例句柄和标签        h2, l2 = ax2.get_legend_handles_labels()  # 提取散点、拟合线图例句柄和标签        # 添加图例

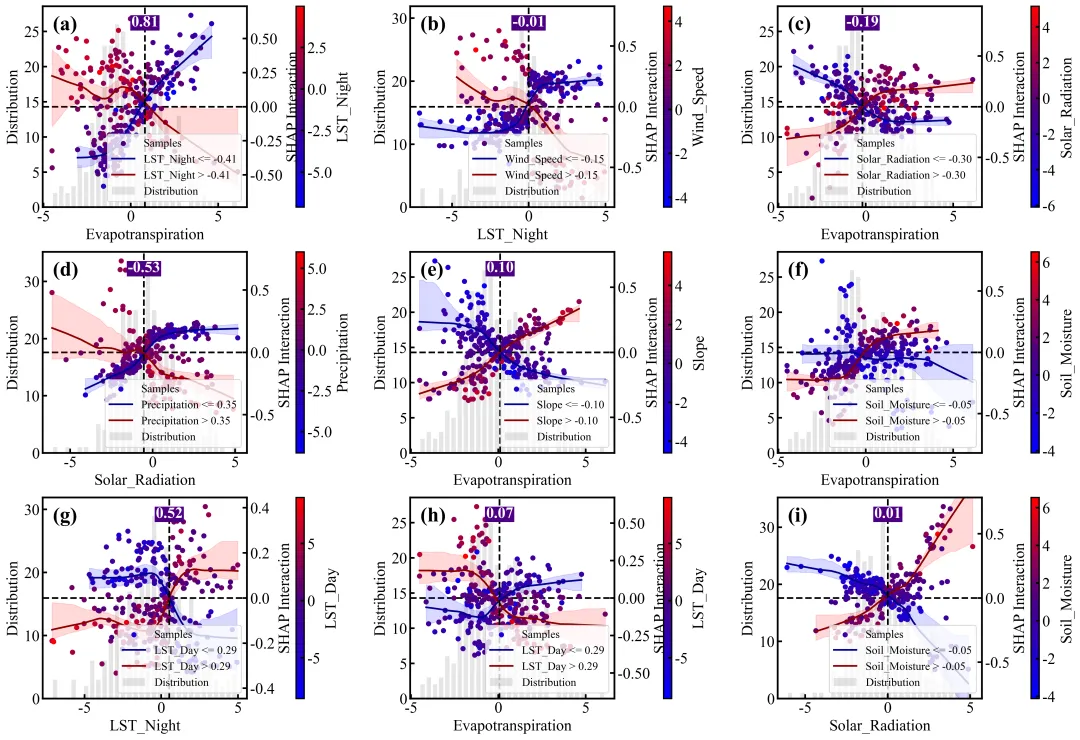

# =========================================================================================# ======================================12.特征交互效应依赖图绘制函数=======================================# =========================================================================================def plot_interaction(X_test, shap_interaction, feature_names, colors, save_folder):                    color='black',  # 颜色                    linestyle='--',  # 样式                    lw=2,  # 粗细                    zorder=0)  # 层        y_lim = max(np.abs(shap_vals).max() * 1.1, 0.1)  # 右侧最大值        ax2.set_ylim(-y_lim, y_lim)  # 右侧y轴范围        # 颜色条轴        cax_auto = ax2.inset_axes([1.24, 0.0, 0.04, 1.0])        # 创建颜色条        cbar = fig.colorbar(points, cax=cax_auto)        # 标题        cbar.set_label(s_name, size=18, labelpad=5)        # 刻度设置        cbar.ax.tick_params(labelsize=18)        cbar.ax.tick_params(axis='y', width=2, length=4, direction='in')        # 控制颜色条自身的外边框线宽        for spine in cbar.ax.spines.values():            spine.set_linewidth(1.5)        ax2.legend(h2 + h1, l2 + l1, loc='lower right', fontsize=13)    plt.tight_layout()  # 调整布局    save_fig_dual(fig, save_folder, 'interaction_top9_grid')  # 保存    plt.close(fig)  # 关闭

# =========================================================================================# ======================================13.执行部分 =======================================# =========================================================================================if __name__ == '__main__':    output_folder = r'F:\公众号素材\20260728shap重要性+依赖图+交互效应图-分类任务'  # 结果输出路径    test_size = 0.3  # 测试集比例    random_state = 0  # 随机种子    os.makedirs(output_folder, exist_ok=True)  # 是否存在，若无则自动创建一个新文件夹    # 划分数据    X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=test_size, random_state=random_state)    # 超参数    param_grid = {'n_estimators': [50, 100, 200],                  'max_depth': [2, 3, 5],                  'learning_rate': [0.05, 0.1]}    # 实例化XGBoost分类模型    xgb_model = xgb.XGBClassifier(random_state=random_state)    # 配置网格搜索    grid_search = GridSearchCV(estimator=xgb_model, param_grid=param_grid, scoring='f1_macro', cv=3, n_jobs=-1)    print("\n正在计算SHAP 值")                                                                               ascending=False)  #特征重要性表并降序排列        sorted_features = shap_df["feature"].values.tolist()  #提取排好序的特征名列表        sorted_indices = [feature_names.index(f) for f in sorted_features]  #获取重排后的特征原索引        X_test_sorted = X_test[sorted_features]  #依重要性重排测试集特征        shap_values_sorted = shap_values[:, sorted_indices]  #依重要性重排SHAP值        shap_interaction_sorted = shap_interaction[:, sorted_indices][:, :, sorted_indices]  #依重要性重排交互值

output_folder = r'分类任务'

2.设置测试集比例，执行部分：

test_size = 0.3  # 测试集比例

random_state = 0  # 随机种子

4.设置目标变量，执行部分：

target_column_name = 'Vegetation_Anomaly'  # 目标变量名

param_grid = {'n_estimators': [50, 100, 200],              'max_depth': [2, 3, 5],              'learning_rate': [0.05, 0.1]}

6.设置要解释的类别，执行部分：

EXPLAIN_CLASSES = 'all'

7.设置是否进行批量绘图，执行部分：

plot_all = True
