Mechanical 数值计算结果：用 Python 创建温度和总热流结果并读取极值

需求描述：热分析结果对象标准化

大家好，我是小郭老师，中科院硕士，长期从事 ANSYS 二次开发与仿真流程自动化，曾帮助多个研究所、研究院、国企和大型企业完成 ANSYS 二次开发项目。

在 Mechanical 热分析后处理中，Temperature 和 Total Heat Flux 是最常用的结果对象。论文、评审报告和项目交付里，经常需要给出最高温度、最低温度、总热流极值和平均值。

手工添加结果对象并不复杂，但重复项目里容易出现两个问题：结果对象命名不统一，摘要值读取口径不统一。尤其在多模型、多工况对比时，如果每次都手动添加、刷新、复制数值，后续整理报告时就很难追溯这些结果来自哪个对象。

本文脚本在 Solution 下创建或复用标准命名的 Temperature 和 Total Heat Flux 结果，刷新后读取 Minimum、Maximum 和 Average，并把摘要输出到 Shell。它适合用于热分析结果复核、报告表格整理和批量工况摘要生成。

脚本实现思路

脚本入口是 DataModel.Project.Model、model.Analyses[0] 和 analysis.Solution，默认处理当前模型第一个分析对象下的结果。

结果对象由 result_rules 统一管理。目前规则表包含两项：R_Temperature 对应 Temperature，R_Total_Heat_Flux 对应 Total Heat Flux。脚本按名称查找已有结果对象；如果对象已经存在，则直接复用；如果不存在，则按类型创建新的结果对象。

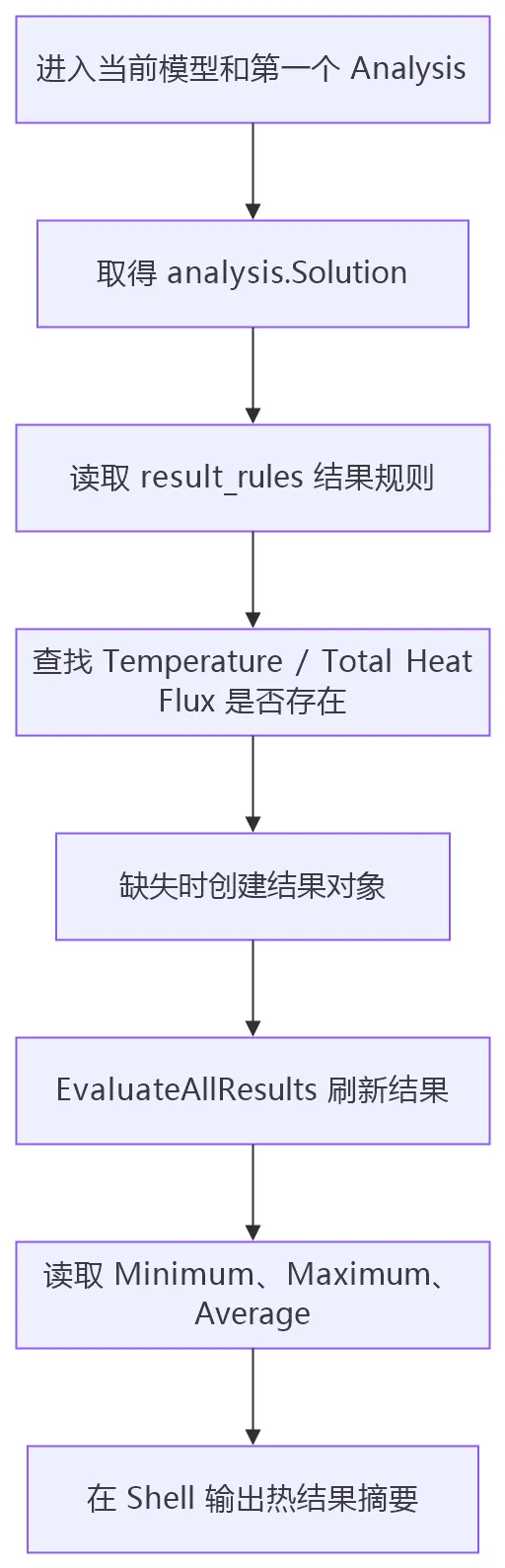

整体执行过程如下：

第一步，脚本进入当前模型的第一个分析，并取得 Solution。

第二步，脚本根据 result_rules 检查温度结果和总热流结果是否存在。

第三步，若结果对象不存在，脚本分别通过 AddTemperature() 或 AddTotalHeatFlux() 创建，并写入标准对象名称。

第四步，脚本调用 EvaluateAllResults() 刷新 Solution 下的结果对象。

第五步，脚本逐个读取 Minimum、Maximum 和 Average。若某些摘要值无法读取，脚本不会中断，而是在 Shell 中提示该结果摘要无法完整读取。

源码及其讲解

这段脚本的核心，是把热分析常用结果对象整理成可重复执行的结果规则。

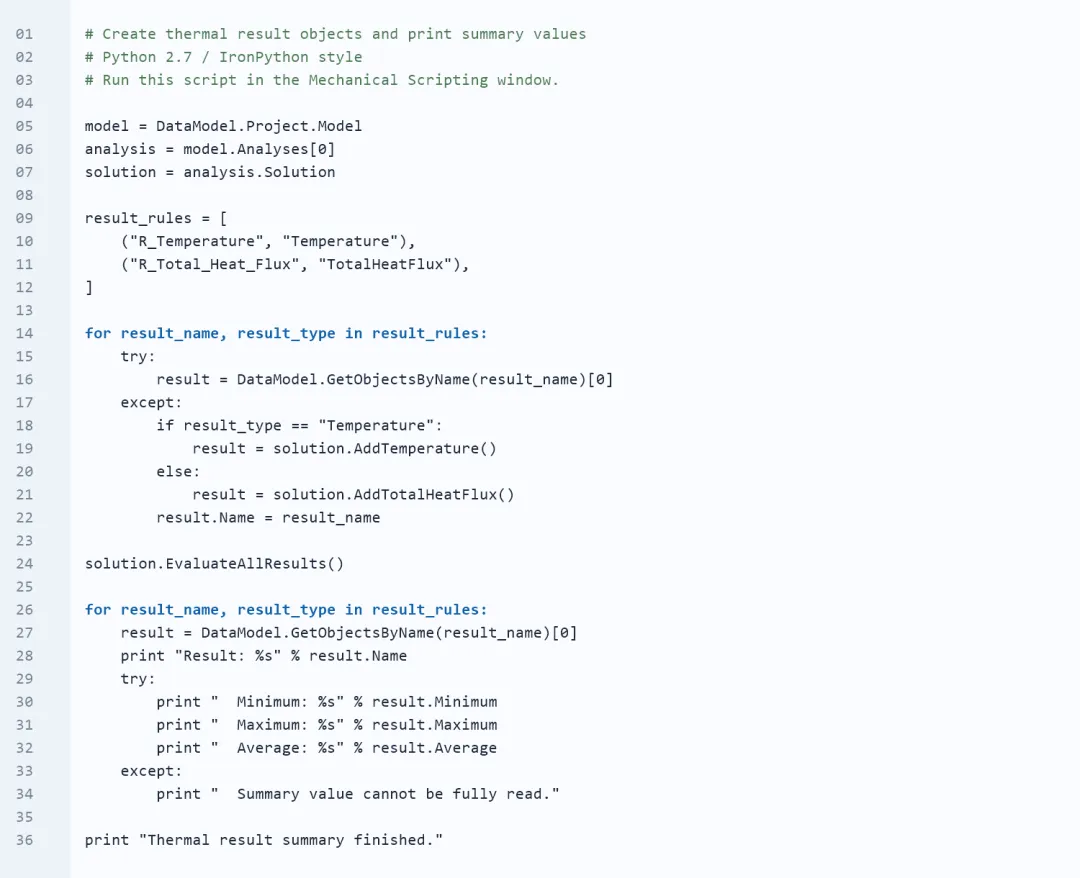

脚本先取得当前模型、第一个 Analysis 和对应 Solution。result_rules 中保存结果对象名称和结果类型，例如 R_Temperature 对应 Temperature，R_Total_Heat_Flux 对应 Total Heat Flux。后续创建、刷新和读取动作都围绕这张规则表展开。

创建结果时，脚本按名称查找已有对象。已有对象直接复用；缺失对象根据类型调用 solution.AddTemperature() 或 solution.AddTotalHeatFlux() 创建。这样重复运行时，不会在 Solution 下堆叠同类结果。

结果对象准备完成后，脚本调用 solution.EvaluateAllResults() 刷新结果。模型已经求解时，刷新后即可读取结果摘要；如果模型尚未求解，需要先回到 Mechanical 完成求解。

最后，脚本重新取得结果对象，并输出 Minimum、Maximum 和 Average。读取失败时，Shell 会提示摘要值无法完整读取，便于回到结果对象详情页确认求解状态、单位和字段可用性。

脚本运行结果

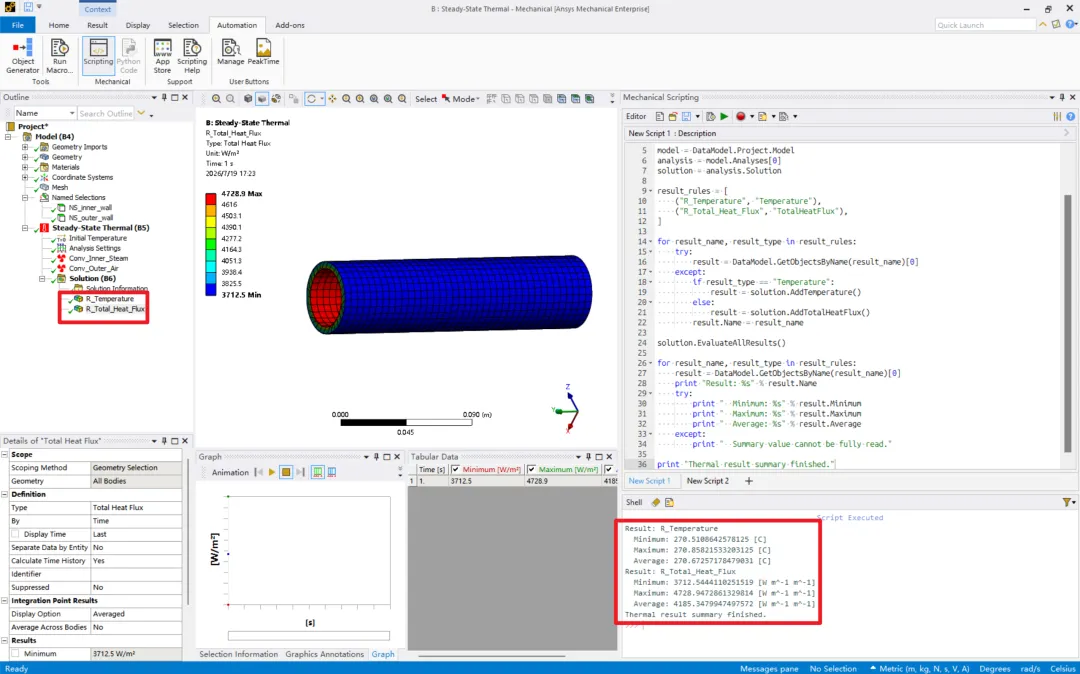

运行后，Solution 下会生成或复用两个标准命名结果：R_Temperature 和 R_Total_Heat_Flux。Shell 会输出每个结果对象的最小值、最大值和平均值。

运行前：

运行后：

复核时重点看三处：Solution 下结果对象是否按标准名称生成，结果是否已经 Evaluate，Shell 输出的 Minimum、Maximum、Average 是否与 Details 面板中的数值一致。

脚本扩展方向

• • 将温度、总热流、方向热流等结果对象加入 result_rules，形成热分析常用结果模板。
• • 为结果对象增加 Named Selection 作用域，只统计指定区域的温度或热流响应。
• • 将摘要值写入 CSV 或 Markdown 表格，用于报告结果表和多工况对比。
• • 与对流边界创建脚本串联，形成从热边界设置到结果摘要输出的稳态热分析流程。

总结

热分析结果复核需要稳定的对象名称和统一的读取口径。Temperature 和 Total Heat Flux 这类基础结果，最后往往要进入论文表格、评审记录或项目报告。

本文脚本把结果对象创建、刷新和摘要读取整理成固定流程。重复运行时，脚本会优先复用已有对象；对象缺失时再创建；刷新后输出最小值、最大值和平均值。这样可以减少手工添加结果对象、反复点开 Details 面板和复制数值时带来的遗漏。

正式用于项目时，应重点确认模型已经求解、单位制正确、结果对象对应当前工况。后续如果需要做多工况热分析，可以继续把结果摘要导出到 CSV 或 Markdown 报告中。

你在 Mechanical 热分析中，最希望自动整理哪类结果？可以把结果类型、统计范围和报告格式写在评论区，我后面继续按场景拆解。
