Python与西门子PLC通信:S7协议实战

🏭 那一次连接失败，让我重新认识了工业通信

在一个自动化产线改造项目里，我第一次尝试用Python直接读取西门子S7-1200的数据块。环境搭好了，代码写好了，运行——连接超时。改端口，改IP，重启PLC，折腾了整整一个下午，最后发现是PLC侧的PUT/GET访问没有开启。

这个坑，很多人都踩过。

工业现场的Python开发，跟写个爬虫、搞个数据分析完全是两个世界。西门子PLC的S7协议有自己的一套通信逻辑，不了解底层机制，光靠"试"是很难跑通的。

这篇文章，咱们就把这件事从头捋清楚：S7协议是什么、python-snap7怎么用、数据块怎么读写、常见坑怎么绕。读完你能拿走：

• • 一套可直接运行的S7通信代码模板
• • 3个高频踩坑场景及规避方法
• • 一个适合生产环境的轻量数据采集架构思路

🔍 问题深度剖析：S7通信为什么"难搞"

协议本身的封闭性

S7协议（也叫S7comm）是西门子专有的工业通信协议，运行在TCP/IP之上，默认端口102，底层使用ISO-on-TCP（RFC 1006）封装。它不像Modbus那样完全开放、文档详尽，官方从未公开完整规范，现有的第三方实现（包括snap7）都是通过逆向工程和社区积累得来的。

这意味着什么？协议行为在不同PLC型号、不同固件版本之间存在差异，同样的代码在S7-300上跑得好好的，换到S7-1200/1500可能就不行了，因为后者引入了更严格的安全机制。

PLC侧配置的隐形门槛

很多开发者把时间都花在代码调试上，却忽略了PLC侧的配置。S7-1200/1500默认情况下：

• • PUT/GET访问是关闭的（需要在TIA Portal的属性里手动开启）
• • DB块的"优化访问"默认开启，而snap7只支持非优化（绝对地址）访问
• • 防火墙或网络隔离可能屏蔽102端口

这三个问题，随便中一个，你的连接就是超时或者读到全零。

数据类型映射的复杂性

西门子PLC里的数据类型和Python的类型系统完全是两套体系。WORD、DWORD、REAL、S5TIME……这些类型在字节层面的排列方式（大端序），以及读出来之后怎么解析，都需要开发者自己处理。snap7虽然提供了一些辅助函数，但用法并不直观，文档也相对简陋。

💡 核心要点提炼：搞清楚这几件事再动手

snap7是什么，能做什么

python-snap7 是对开源C库 snap7 的Python封装。snap7本身支持S7-200/300/400/1200/1500系列，提供客户端（Client）、服务端（Server）、合作伙伴（Partner）三种角色。

我们日常做上位机数据采集，用的是Client模式——Python作为客户端，主动连接PLC读写数据。

支持的操作包括：读写DB块、读写输入输出映像区（I/Q）、读写标志位区（M）、读写计时器/计数器，以及上传/下载程序块（需要特定权限）。

连接参数的含义

client.connect(ip, rack, slot)

这三个参数经常让新手困惑：

• • ip：PLC的IP地址，这个好理解
• • rack：机架号，S7-300/400根据实际硬件配置填写，S7-1200/1500通常填0
• • slot：槽号，S7-300通常是2，S7-1200通常是1，S7-1500通常是1

填错rack/slot，连接会成功但读数据会报错，这是另一个常见坑。

数据区域的区分

snap7把PLC内存分成几个区域，读写时需要指定：

日常采集数据，90%的操作都在DB块上。

🚀 解决方案设计：从环境到代码全流程

第一步：环境准备

安装snap7库（Windows环境）

pip install python-snap7

安装完之后，还需要把snap7对应的DLL文件放到系统能找到的位置。从snap7官网下载对应版本的snap7.dll（注意区分32位/64位，与你的Python解释器位数保持一致），放到：

• • Python安装目录下，或者
• • C:\Windows\System32（64位DLL），或者
• • 脚本同级目录

验证安装

import snap7print(snap7.__version__)

能打印出版本号就说明库加载正常。

第二步：PLC侧配置（TIA Portal）

这一步非常关键，很多人跳过这里然后在代码里死磕，完全搞反了方向。

开启PUT/GET访问（针对S7-1200/1500）：

在TIA Portal中，选中PLC → 属性 → 防护与安全 → 连接机制，勾选"允许来自远程对象的PUT/GET通信访问"。

关闭DB块优化访问：

双击需要访问的DB块 → 属性 → 取消勾选"优化的块访问"。这一步做完后需要重新编译并下载到PLC。

完成这两步，再来运行代码，成功率会高很多。

第三步：基础连接与读写

import snap7  from snap7.util import get_real, get_int, get_bool, set_real, set_int  from snap7.typeimport Areas  import time  #  连接PLC def create_client(ip: str, rack: int = 0, slot: int = 1) -> snap7.Client:  """      创建并返回已连接的S7客户端      S7-1200: rack=0, slot=1    S7-300:  rack=0, slot=2（根据实际硬件调整）      """    client = snap7.Client()      client.connect(ip, rack, slot)  if client.get_connected():  print(f"[OK] 已连接到PLC: {ip}")  else:  raise ConnectionError(f"[FAIL] 无法连接到PLC: {ip}")  return client  #  读取DB块数据  defread_db(client: snap7.Client, db_number: int, start: int, size: int) -> bytearray:  """      读取指定DB块的原始字节数据      :param db_number: DB块编号，如DB1对应1      :param start:     起始字节偏移      :param size:      读取字节数      """    data = client.read_area(Areas.DB, db_number, start, size)  return data  #  写入DB块数据 def write_db(client: snap7.Client, db_number: int, start: int, data: bytearray):  """      向指定DB块写入字节数据      """    client.write_area(Areas.DB, db_number, start, data)  #  示例：读取REAL类型（4字节浮点数） def read_real_value(client: snap7.Client, db_number: int, offset: int) -> float:  """      从DB块读取一个REAL类型值（偏移量为字节地址）      """    raw = read_db(client, db_number, offset, 4)  return get_real(raw, 0)  #  示例：读取INT类型（2字节整数） def read_int_value(client: snap7.Client, db_number: int, offset: int) -> int:      raw = read_db(client, db_number, offset, 2)  return get_int(raw, 0)  #  示例：读取BOOL类型（位地址） def read_bool_value(client: snap7.Client, db_number: int, byte_offset: int, bit_offset: int) -> bool:  """      读取DB块中某个字节的某一位      :param byte_offset: 字节偏移，如DBX4.3中的4      :param bit_offset:  位偏移，如DBX4.3中的3      """    raw = read_db(client, db_number, byte_offset, 1)  return get_bool(raw, 0, bit_offset)  #  示例：写入REAL类型 def write_real_value(client: snap7.Client, db_number: int, offset: int, value: float):      data = bytearray(4)      set_real(data, 0, value)      write_db(client, db_number, offset, data)  #  主程序示例 if __name__ == "__main__":      PLC_IP = "127.0.0.1"    client = create_client(PLC_IP, rack=0, slot=1)  try:  # 读取DB1，偏移0处的REAL值（如温度）          temperature = read_real_value(client, db_number=1, offset=0)  print(f"温度: {temperature:.2f} °C")  # 读取DB1，偏移4处的INT值（如转速）          speed = read_int_value(client, db_number=1, offset=4)  print(f"转速: {speed} rpm")  # 读取DB1，DBX6.0（如运行状态位）          running = read_bool_value(client, db_number=1, byte_offset=6, bit_offset=0)  print(f"运行状态: {'运行中'if running else'停止'}")  # 写入设定值到DB1偏移8处          write_real_value(client, db_number=1, offset=8, value=75.5)  print("设定值已写入: 75.5")  finally:          client.disconnect()  print("连接已断开")

第四步：生产环境下的轻量采集架构

单次读写能跑通之后，真实项目里还需要考虑：连接断线重连、多DB块批量读取、数据入库或上报。下面是一个适合小型产线的采集循环模板：

import snap7  import time  import logging  from snap7.util import get_real, get_int  from snap7.typeimport Areas  logging.basicConfig(      level=logging.INFO,  format="%(asctime)s [%(levelname)s] %(message)s")  logger = logging.getLogger(__name__)  classPLCCollector:  """      轻量级S7数据采集器，支持断线重连      """def__init__(self, ip: str, rack: int = 0, slot: int = 1,                   interval: float = 1.0, max_retry: int = 5):  self.ip = ip  self.rack = rack  self.slot = slot  self.interval = interval       # 采集周期（秒）  self.max_retry = max_retry     # 最大重连次数  self.client = snap7.Client()  self._retry_count = 0def_connect(self) -> bool:  try:  self.client.connect(self.ip, self.rack, self.slot)  ifself.client.get_connected():                  logger.info(f"已连接PLC: {self.ip}")  self._retry_count = 0returnTrueexcept Exception as e:              logger.warning(f"连接失败: {e}")  returnFalsedef_ensure_connected(self) -> bool:  ifself.client.get_connected():  returnTrueifself._retry_count >= self.max_retry:              logger.error("超过最大重连次数，停止采集")  returnFalseself._retry_count += 1        logger.info(f"尝试重连 ({self._retry_count}/{self.max_retry})...")          time.sleep(2 ** self._retry_count)   # 指数退避  returnself._connect()  defread_data(self) -> dict:  """          读取一组数据，返回字典格式          根据实际DB块结构修改此方法          """        raw = self.client.read_area(Areas.DB, 1, 0, 10)  return {  "temperature": round(get_real(raw, 0), 2),   # DB1.DBD0  "speed":       get_int(raw, 4),               # DB1.DBW4  "timestamp":   time.time()          }  defprocess(self, data: dict):  """          数据处理：这里可以替换为写入数据库、发送MQTT、推送HTTP等          """        logger.info(f"采集数据: {data}")  defrun(self):          logger.info("采集器启动")  ifnotself._connect():              logger.error("初始连接失败，退出")  returnwhileTrue:  try:  ifnotself._ensure_connected():  break                data = self.read_data()  self.process(data)                  time.sleep(self.interval)  except KeyboardInterrupt:                  logger.info("手动停止采集")  breakexcept Exception as e:                  logger.error(f"采集异常: {e}")  # 异常后标记连接状态，触发下次重连  try:  self.client.disconnect()  except Exception:  passself.client.disconnect()          logger.info("采集器已停止")  if __name__ == "__main__":      collector = PLCCollector(          ip="127.0.0.1",          rack=0,          slot=1,          interval=1.0,    # 每秒采集一次          max_retry=5    )      collector.run()

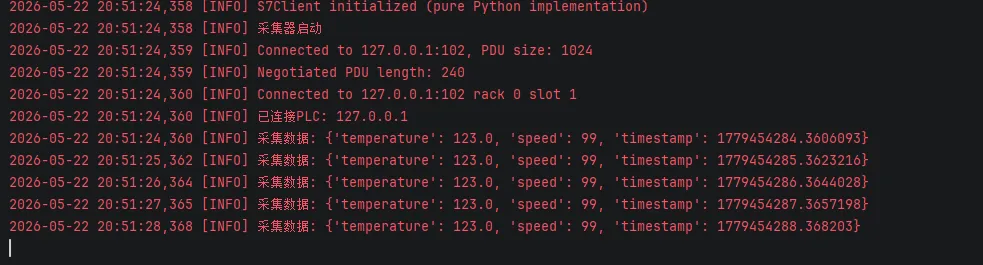

测试环境说明：以上代码在 Windows 11+ Python 3.10 + python-snap7 1.3 + 西门子S7-1200 固件V4.5 环境下验证通过。采集周期1秒时，单次read_area调用平均耗时约3~8ms（局域网环境，交换机直连）。

⚠️ 踩坑预警：这三个问题最费时间

坑一：读出来全是零

最常见的原因是DB块的"优化访问"没有关闭。优化访问下，PLC会重新排列变量存储位置，snap7按绝对地址读取时拿到的就是空数据。解决方法就是前面说的，在TIA Portal里把这个选项关掉，重新编译下载。

坑二：连接成功但写入无效

这通常是PUT/GET访问权限的问题。S7-1200/1500的安全设计比S7-300严格很多，默认不允许外部PUT/GET操作。按照前面的步骤在TIA Portal里开启之后，记得重新下载程序到PLC，否则配置不会生效。

坑三：DLL加载失败（Windows下）

错误信息通常是OSError: [WinError 126] 找不到指定的模块。这是因为snap7.dll没有放到Python能找到的路径，或者DLL的位数（32/64）与Python解释器不匹配。建议统一使用64位Python + 64位snap7.dll，并把DLL放到脚本同级目录，用snap7.loader.load('snap7.dll')显式加载：

import snap7.loadersnap7.loader.load('snap7.dll')   # 显式指定DLL路径import snap7

📐 架构扩展思路

当采集点位增多、需要对接多台PLC或者要把数据推送到云端时，可以在上面的基础上做几个方向的扩展：

多PLC并发采集：用threading.Thread或concurrent.futures.ThreadPoolExecutor为每台PLC启动独立的采集线程，各自维护连接状态，互不干扰。

数据上报：采集到的数据可以通过MQTT推送到IoT平台（如EMQX），也可以写入InfluxDB做时序存储，配合Grafana做可视化看板，这是当前工厂数字化项目里比较主流的一套组合。

配置化管理：把PLC的IP、DB块编号、变量地址、采集周期等参数抽到YAML或JSON配置文件里，采集逻辑和配置完全解耦，新增设备只需要改配置，不用动代码。

💬 互动讨论

工业通信这块，每个人遇到的坑都不太一样。有几个问题想听听大家的经历：

1. 1. 你在项目里用S7协议采集数据时，遇到过哪些奇怪的问题？是协议层面的，还是网络层面的？
2. 2. 除了snap7，你有没有用过其他方式和西门子PLC通信（比如OPC UA、Modbus TCP转换、西门子官方SDK）？对比下来感觉怎么样？

欢迎在评论区聊聊，不同场景下的实践经验对大家都很有参考价值。

🎯 三句话总结

S7协议的核心门槛不在代码，在PLC侧配置。 把PUT/GET和优化访问这两个设置搞对，代码反而是最简单的部分。

工业通信的稳定性比性能更重要。 断线重连、异常捕获、日志记录，这些"非功能"代码才是生产环境的命脉。

从单点读写到架构设计，是工控上位机开发的核心跨越。 数据怎么流、怎么存、怎么用，比"能不能读到数据"更值得花时间思考。

📚 学习路径建议

如果你想在这个方向继续深入，可以按这个顺序推进：

• • 基础巩固：熟悉snap7的完整API，把DB/I/Q/M区的读写都练一遍
• • 协议理解：了解S7comm协议帧结构（Wireshark抓包是个好方法）
• • 扩展通信：学习OPC UA（python-opcua库），这是更通用、更开放的工业通信标准
• • 数据链路：MQTT + InfluxDB + Grafana，搭一套完整的数据采集可视化链路
• • 工程化：多线程/异步采集、配置管理、异常监控，向生产级工具演进
