Python开发SAM与nnUNet双模型心脏磁共振参数图心肌自动分割绘制系统|附AI智能体、代码和数据

全文链接：https://tecdat.cn/?p=46576

原文出处：拓端数据部落公众号

摘要：本文回答以下核心问题：(1)如何利用深度学习自动分割心脏磁共振定量T1参数图中的心肌区域？(2)零样本分割框架SAM与医学图像专用框架nnUNet在T1参数图上各自的适用边界在哪里？(3)如何通过多任务学习同步完成心肌分割与右心室插入点定位？(4)牛眼图的自动绘制如何辅助心肌病、心肌炎的精准诊断？(5)在标注数据有限的情况下，预训练迁移与数据增强如何提升分割精度至93.2%？

关键词：心脏磁共振；T1参数图；深度学习；SAM；nnUNet；牛眼图

Abstract：This article addresses the following core questions: (1) How to automatically segment myocardial regions in cardiac magnetic resonance quantitative T1 parameter maps using deep learning? (2) What are the applicable boundaries of the zero-shot segmentation framework SAM versus the medical image-specific framework nnUNet on T1 parameter maps? (3) How to simultaneously accomplish myocardial segmentation and right ventricular insertion point localization through multi-task learning? (4) How can automatic bullseye plot generation assist in precision diagnosis of cardiomyopathy and myocarditis? (5) How can pretraining transfer and data augmentation improve segmentation accuracy to 93.2% under limited annotated data?

Keywords: Cardiac Magnetic Resonance; T1 Parameter Map; Deep Learning; SAM; nnUNet; Bullseye Plot

作为一名长期从事机器学习和医学影像分析的研究者，我经常思考一个问题：深度学习能否真正走进临床影像科，成为影像科医师手中一把高效的辅助工具？

心脏疾病是全球致死率最高的疾病类别之一，早期诊断高度依赖对心肌组织特征的精准评估。心脏磁共振（CMR）定量T1参数图——包括原生T1和对比增强T1——能够无创反映心肌水肿、纤维化等病理变化，被公认为心肌病诊断的"金标准"。然而传统手动分析存在三重瓶颈：其一，单例图像分析耗时超过30分钟，难以应对临床批量需求；其二，不同医师对心肌边界的界定差异可达10%-15%，主观偏差明显；其三，传统方法仅能提取几何参数，无法挖掘T1值与病理之间的深层关联——这些问题在日均检查量大的医院尤为突出。

本文将我们的SAM与nnUNet双模型建模经验沉淀为一个对话式AI智能体，围绕心脏磁共振T1参数图的自动分割与定量分析，系统性地展示从数据预处理、双模型对比到定量评估的全链路技术方案。读者可通过文中提示词直接复现核心建模流程，并在此基础上适配自身的临床数据场景。

阅读原文进群获取本文完整代码、数据、AI智能体及更多最新AI见解和行业洞察，可与900+行业人士交流成长；还提供人工答疑，拆解核心原理、代码逻辑与业务适配思路；遇代码运行问题，更能享24小时调试支持。

医学图像分析场景中，"最优"高度依赖数据特征。SAM凭借大规模自然图像预训练具备强零样本泛化能力，对标注数据依赖低；nnUNet作为医学图像专用框架在小样本上收敛更稳定。双模型对比并非单纯比"谁更好"，而是研究两种范式在T1参数图这一特定模态下的适用边界——这对后续临床部署时选择基础架构具有直接指导意义。同时，对比过程本身也是模型融合（如SAM-UNet）的前置分析。

1.1 背景和意义

1.1.1 临床需求与挑战

心脏磁共振定量T1参数图可无创反映心肌水肿、纤维化等病理变化，是心肌病诊断的核心依据。传统手动分析存在三个突出问题：

1. 效率低下：单例图像分析耗时30分钟以上，难以应对临床批量需求；

2. 主观偏差：不同医师对心肌边界的界定差异可达10%-15%；

3. 参数局限：传统方法仅提取几何参数，无法挖掘T1值与病理的深层关联。

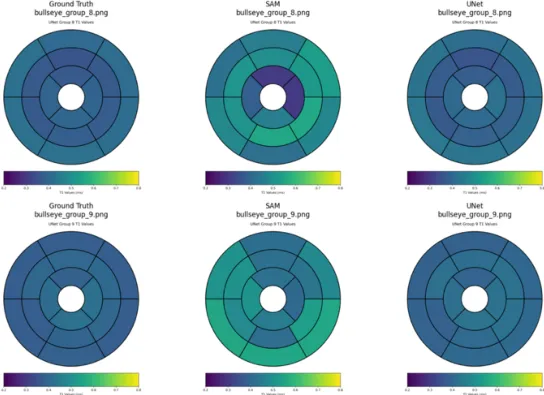

心脏的牛眼图（靶心图）是一种心肌断层图像的定量分析方法，用于直观展示心肌运动、功能以及灌注情况。其构建方式是将左心室心肌短轴断层图像进行重建，把从心尖至基底部不同断面的圆周剖面图像以同心圆方式重新排列。国际上采用左室心肌17节段分析法（AHA标准），将左心室沿长轴方向从心尖到心底分成4个区：心尖（第17段）、远段（4段）、近段（6段）、基底部（6段）。

牛眼图的临床价值体现在多个层面：通过观察心肌各节段的灌注情况，可判断心肌缺血的范围和程度，辅助诊断冠心病并定位病变血管；在心肌梗死病例中，能直观显示梗死部位和大小，区分心内膜下及透壁性心梗等不同程度病变；通过对比不同时间点的牛眼图，可评估药物、介入或手术治疗的疗效，为方案调整提供依据。

1.1.2 技术机遇与创新

深度学习在医学图像领域的突破为CMR分析提供了新路径。SAM模型凭借庞大视觉数据集的预训练，具备零样本泛化能力，可快速定位心脏结构——这在医学图像标注成本高昂的背景下具有特殊吸引力。nnUNet框架则是专为医学图像设计的自动网络架构，在多中心数据中表现出稳健性，多次在MICCAI公开挑战赛中夺冠。

本研究的核心思路是将这两种代表性框架置于同一任务下进行系统性对比，而非单方面验证某一模型的"优越性"。这就像比较两种不同设计理念的手术器械（行业术语：模型架构选型），各有适用的手术场景，关键在于厘清各自在T1参数图这一特定模态上的表现边界。

1.2 研究基础

1.2.1 现有深度学习模型的研究

现有模型可分为通用分割模型和医学专用分割模型两类。

通用分割模型的代表是SAM，其ViT-B/16架构在自然图像中展现出优异的上下文理解能力。但直接将SAM应用于医学图像面临两大挑战：第一，心脏结构尺寸远小于自然图像中的典型物体，如果直接调整输入分辨率至512×512像素，可能带来分割性能损失；第二，SAM缺乏医学先验知识，需要通过迁移学习注入心脏解剖知识——这就像请一位经验丰富的画家（预训练SAM）来画医学解剖图，基础功底在，但需要补上解剖学知识。

医学专用分割模型的代表是nnUNet，其级联U-Net结构适配多尺度特征提取，在多个MICCAI挑战赛中夺冠。nnUNet的独特之处在于它能根据数据集特征自动调整网络拓扑、批大小和Patch大小——这相当于自动为每类医学图像"量身裁衣"，而非使用一套固定模板。不过其原生网络并未针对T1参数图的灰度均匀性特点进行专项优化，这为本研究留下了改进空间。

1.2.2 数据基础

本项目使用了两个数据来源：一个公开医学数据集提供了心肌标注，另一个大规模多中心数据集则由研究团队人工完成了心肌和右心室插入点（RVIP） 的标注。RVIP的定位是后续计算细胞外容积（ECV） 的关键步骤——ECV是评估心肌纤维化程度的核心定量指标。

1.2.3 人员基础

本项目团队由生物医学工程及计算机科学与技术专业的本科生组成。全体成员均具备PyTorch深度学习框架的开发经验，这为项目的顺利推进奠定了技术基础。通过跨学科的合作与知识融合，团队在医学图像分割这一交叉领域展开了系统性探索。

主要难点有三方面。第一，医学图像的数据标注门槛高——心肌和RVIP的标注需要具备一定的解剖学知识，团队通过自学和咨询影像科医师完成。第二，SAM模型从自然图像到医学图像的迁移训练需要仔细调参，微调策略的选择对结果影响显著。第三，多任务学习中分割损失与关键点定位损失的权重平衡是关键，需要多次迭代才能稳定收敛。

2.1 技术路线概述

2.1.1 数据预处理

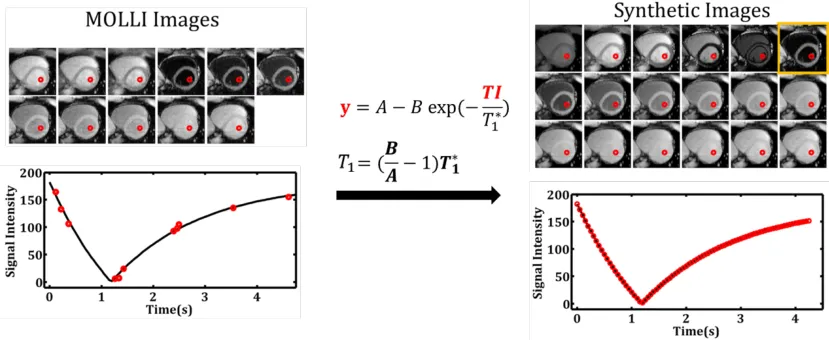

为了提高心肌分割的精度，本方案提出从采集的心脏T1序列图像中合成心肌与血池之间的最优对比度图像。具体流程如下：

首先利用T1加权图像，通过信号公式拟合生成定量T1参数图。随后基于三参数拟合公式，计算出心肌壁信号与血池信号差异最大的图像对应的最佳反转时间（TI值）。根据这一TI值，再通过三参数公式生成心肌与血池对比度最优的T1加权图像。

这一预处理步骤的核心价值在于：通过磁共振物理模型的先验知识，人为增强待分割区域（心肌）与背景（血池）之间的对比度，相当于在喂给分割网络之前先"锐化"了图像的关键特征。

由此，本方案将原始的心脏T1序列映射为更适合分割算法处理的增强图像，为后续SAM和nnUNet的分割任务奠定了数据质量基础。此外，研究团队还利用心脏电影图像预训练了一个目标检测网络，并将其迁移应用到T1定量图像中自动检测感兴趣的心脏区域，将数据自动裁剪为包含感兴趣区域的128×128大小——这一自动化裁剪步骤大幅减少了人工框选ROI的时间成本。
