【FPGA linux系列】:1.2 ZYNQ 异构平台简介:软件定义仪器的硬件基石

2026-09-09 12:16:41

源码资源：

导读：上一节我们探讨了嵌入式 Linux 的基本概念，知道了“系统构建”的必要性。本节将深入我们项目的核心硬件载体——Xilinx Zynq-7000 异构 SoC。理解 ZYNQ 的 PS（处理系统）与 PL（可编程逻辑）协同工作机制，是掌握本项目构建流程和后续软件定制的关键。

1.2.1 什么是 ZYNQ？

ZYNQ 是 Xilinx（现 AMD）推出的划时代 异构处理平台（Heterogeneous SoC）。它将业界标准的 ARM 处理器系统（PS） 与高性能的 FPGA 可编程逻辑（PL） 无缝集成在一颗芯片内。

当然也有纯ARM加一块纯FPGA的板卡。现在又RK3588+国产FPGA这种架构，因为RK3588资源丰富适合做端侧AI模型。

为什么选择 ZYNQ？

在 ZYNQ 出现之前，嵌入式开发者面临“鱼与熊掌不可兼得”的困境：

纯 ARM 处理器（如 Cortex-A 系列）
擅长运行 Linux 操作系统、处理网络协议栈和复杂业务逻辑，但在执行并行算法或高速数字信号处理时，算力和灵活性受限。
纯 FPGA（如 Spartan-7、Artix-7）
擅长执行并发计算和纳秒级实时响应，但通常需要搭配一个外部 MCU 或处理器来进行配置管理和通信，系统复杂度高。

ZYNQ 的横空出世完美解决了这一矛盾，它提供了一个“大脑（ARM）+ 肌肉（FPGA）”的组合：

ARM 核心
负责运行操作系统、用户界面和高层应用，处理复杂的系统管理任务。
FPGA 逻辑
则专注于执行高速、确定性的底层硬件任务，如实时信号采集、协议解析、数据预处理等。

这种架构使得开发者可以在单一芯片上实现软件定义仪器（Software-Defined Instrument ）的构想——通过软件编程实现示波器、频谱仪、信号发生器等多种硬件仪器的功能。

1.2.2 硬件构成深度解析

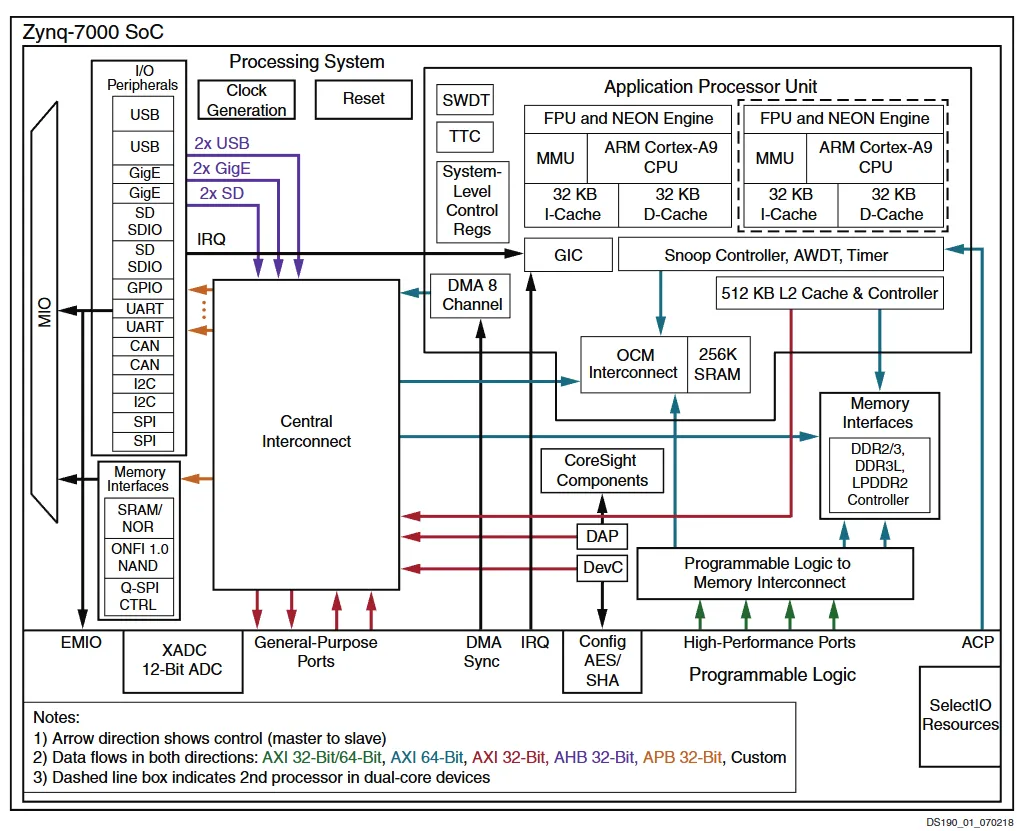

ZYNQ的型号有Zynq-7010 或 Zynq-7020 型号的 SoC。其内部结构可以分为两大核心部分：PS（Processing System） 和 PL（Programmable Logic），两者通过高速总线互联。

PS（处理系统）——软件的地盘

PS 部分由经过验证的 ARM 处理子系统构成，是整个 SoC 的控制中心，负责运行嵌入式 Linux 操作系统。

核心配置（Zynq-7010/7020）：

处理器
ARM Cortex-A9 MPCore (双核)，最高主频 866MHz，支持 ARMv7-A 架构，集成 NEON 媒体处理引擎和单/双精度浮点单元 (VFPU)。
缓存
L1 Cache (32KB I + 32KB D，每核)；L2 Cache (512KB，共享，支持奇偶校验)。
片上存储
256KB OCM (On-Chip Memory)，用于快速数据缓存或关键代码存放。
外部存储
DDR3/DDR3L/DDR2 控制器，支持大容量、高带宽的 DDR 内存，是 Linux 系统运行的基础。
片上 Flash
Quad-SPI, NAND, NOR 接口，用于存放引导程序 (Bootloader) 或 FPGA 配置文件。
DMA
8 通道 DMA 控制器，支持内存到内存、内存到外设的高速数据搬运，减轻 CPU 负担。

丰富的外设接口：

PS 集成了大量标准外设，无需外部芯片即可实现完整的系统功能：

通信接口
2x 10/100/1000 Tri-Speed Ethernet (带 IEEE 1588v2 PTP 支持)，2x USB 2.0 OTG，2x UART，2x CAN 2.0B，2x SPI，2x I2C。
存储接口
2x SD/SDIO 2.0/MMC 3.31 控制器。
通用 I/O
54 个灵活复用的 MIO (Multiplexed I/O) 引脚，部分连接到 PL。
调试接口
JTAG (ARM CoreSight)。

PL（可编程逻辑）——硬件的地盘

PL 部分基于 Xilinx 7-Series FPGA 架构，提供了大规模的可编程逻辑资源，可通过 Verilog/VHDL 编程实现任意数字电路。

核心可配置资源：

CLB (可配置逻辑块)
由 LUT (查表器) + FF (触发器) 组成，用于实现组合逻辑和时序逻辑，构建任意数据通路。
BRAM (块存储器)
36Kb 双端口 RAM，用于高速数据缓存、FIFO、ROM。
DSP Slices
由 18x25 乘法器 + 48位加法器组成，用于高效执行数字信号处理 (DSP) 算法，如滤波、FFT。
全局时钟资源
时钟管理 (CMT)，提供精确、低抖动的时钟分配。

高速外设与接口：

PCI Express
支持 Gen2 x4 或 x8 配置，实现高速主机互联。
GTX/GTH 收发器
高达 12.5 Gb/s 的串行收发器，用于高速数据传输。
XADC (模数转换器)
集成 2 个 12-bit ADC，支持最多 17 路外部差分输入，每秒 1MSPS 采样率，用于模拟信号采集。
温度/电压传感器
片上监测芯片状态。

PS 与 PL 互联的秘密

PS 和 PL 之间通过 AMBA AXI (Advanced eXtensible Interface) 总线架构进行高速通信。这是 ARM 定义的一种高性能、片上总线标准。

AXI GP (General Purpose)
用于 PS CPU 读写 PL 中的寄存器或简单内存。
AXI HP (High Performance)
高速数据通路，支持 DMA，用于大量数据在 PS DDR 和 PL BRAM 之间传输。
AXI ACP (Accelerator Coherency Port)
保持 CPU Cache 与 PL DMA 操作的一致性，实现无缝协同。

为什么要这样设计？

ARM (PS) 负责“大脑”
擅长处理复杂的系统管理、网络协议、用户交互、运行 Linux 操作系统，执行高层业务逻辑。
FPGA (PL) 负责“肌肉”
擅长并行计算、高速数据处理、纳秒级实时响应，执行可被硬件加速的底层、确定性任务。
协同工作
通过驱动程序和应用程序控制 PL 的行为，而 PL 则通过 AXI 总线将处理后的高速数据实时传递给 PS。两者结合，实现了计算灵活性与执行效率的完美平衡。

1.2.3 ZYNQ 的启动流程

理解 ZYNQ 的启动流程对我们构建系统至关重要，它决定了 SD 卡上文件的存放位置和格式。

ZYNQ 的启动是一个多阶段的过程，通常分为 BootROM、FSBL、U-Boot、Linux Kernel 四个主要步骤：

BootROM (Boot Read-Only Memory)

固化在 ZYNQ 芯片内部的引导代码，用户无法修改。
读取启动模式引脚 (Boot Mode Pin) 的状态。
根据引脚状态，决定从哪里加载第一阶段引导程序 (FSBL)。
(例如：如果是 SD 卡启动，则从 SD 卡的 FAT 分区读取 BOOT.BIN)

FSBL (First Stage Bootloader)

初始化 PS 部分的基本硬件：时钟、MIO 引脚、DDR 内存控制器。
加载 FPGA 配置比特流 (bitstream) 到 PL，使 PL 开始工作。
加载下一个阶段的引导程序 (通常是 U-Boot)。

由 Xilinx Vivado 工具根据硬件设计自动生成的小程序。
最终会跳转到 U-Boot 的入口地址。

U-Boot (Universal Boot Loader)

进一步初始化硬件 (如以太网、串口等)。
从存储介质 (如 SD 卡 FAT 分区) 中读取 Linux 内核镜像 (Image)。
读取设备树 (Device Tree, .dtb) 文件，用于向内核描述硬件。
设置内核启动参数 (cmdline)。
跳转到内核入口地址，启动 Linux。

一个功能强大、通用的引导加载器，可由用户配置和修改。

Linux Kernel (内核)

操作系统的核心。
解压内核镜像，初始化所有硬件驱动 (包括 PL 中的自定义硬件)。
挂载根文件系统 (Root Filesystem)。
启动第一个用户态进程 (init/systemd)。

User Space (用户空间)

systemd (或其他 init 程序) 启动各项系统服务。
启动 Red Pitaya 的 Nginx Web 服务器、SCPI 接口等应用。
最终进入用户登录界面或直接运行应用。

启动流程对我们意味着什么？

这个启动流程直接决定了我们镜像文件的结构：

BOOT.BIN 必须放在 FAT 分区
因为 BootROM 和 FSBL 都从 FAT 格式的存储介质中读取引导文件。我们镜像的第一个分区就是 FAT16，专门用来存放 BOOT.BIN（包含 FSBL 和 U-Boot）。
Linux 内核和设备树也需要 U-Boot 能读取
U-Boot 同样从 FAT 分区加载内核和设备树，因此 Image 和 zynq-7000-redpitaya.dtb 也必须存放在 FAT 分区中。
根文件系统使用 ext4
当内核启动后，它会通过 U-Boot 传递的参数，去挂载第二个分区（ext4 格式）作为根文件系统，也就是我们通过脚本定制化安装的 Ubuntu 系统。
