深入理解 Linux tap/tun 驱动工作原理

目录

1. 从一个问题说起
2. Linux 网络栈速览
3. TUN 设备：三层虚拟网卡
4. TAP 设备：二层虚拟网卡
5. 数据包流转全过程
6. 内核源码视角
7. 代码实战
8. 典型应用场景
9. 总结

一、从一个问题说起

假设你有一台 Linux 服务器，上面跑着一个用户态程序。这个程序想要直接收发 IP 数据包——不是通过 TCP socket，不是通过 raw socket，而是像一张真实的物理网卡一样，成为网络栈的一部分。

听起来有点疯狂？但这恰恰是 VPN、虚拟机网络、容器网络等场景的核心需求。Linux 内核给出的答案是：给你一张虚拟网卡。

这张虚拟网卡就是 tun 或 tap 设备。它们看起来像真实的网卡（有 IP 地址、有路由、可以配置 MTU），但数据的收发不是通过网线，而是通过一个字符设备文件（/dev/net/tun）在内核和用户态之间传递。

二、Linux 网络栈速览

要理解 tap/tun，先得知道数据包在 Linux 网络栈中是怎么走的。简化后大致是这样的：

关键点在于：TUN 设备接入的是 IP 层（L3），而 TAP 设备接入的是 链路层（L2）。它们都通过同一个字符设备 /dev/net/tun 与用户态程序通信。

三、TUN 设备：三层虚拟网卡

TUN（network TUNnel）模拟的是一台网络层设备。它只处理 IP 数据包（Layer 3），不关心以太网帧头。

发送方向：应用程序 → tun 设备 → 用户态程序

当一个数据包要发往 tun 设备时，内核网络栈会经过路由判断，发现目标 IP 应该从 tun 设备出去。于是 IP 层将数据包交给 tun 设备的发送函数。但 tun 没有真正的网线——它把数据包放进了自己的待读队列（即用户态 read() 取包的字符设备队列），等待用户态程序来取走。

接收方向：用户态程序 → tun 设备 → 内核网络栈

用户态程序通过 write() 往 tun 设备写一个 IP 包。内核会将这个包注入到网络栈的接收路径，就好像这张虚拟网卡真的从网线上收到了一个包一样。之后的处理与真实网卡完全相同：路由查找、Netfilter 过滤、协议分发。

四、TAP 设备：二层虚拟网卡

TAP（network TAP）模拟的是一台链路层设备。它处理的是以太网帧（Layer 2），包含完整的 MAC 地址头。

和 TUN 的区别在于数据粒度：

选择建议：如果你只需要传递 IP 包（比如构建一个 IP VPN），用 TUN，开销更小。如果你需要完整的以太网功能（比如虚拟机需要 ARP、STP、广播），用 TAP。

五、数据包流转全过程

让我们完整追踪一个数据包的旅程。场景：用户态 VPN 程序通过 TUN 设备接收一个发往 10.0.0.0/24 的数据包，加密后通过真实网卡发出去。

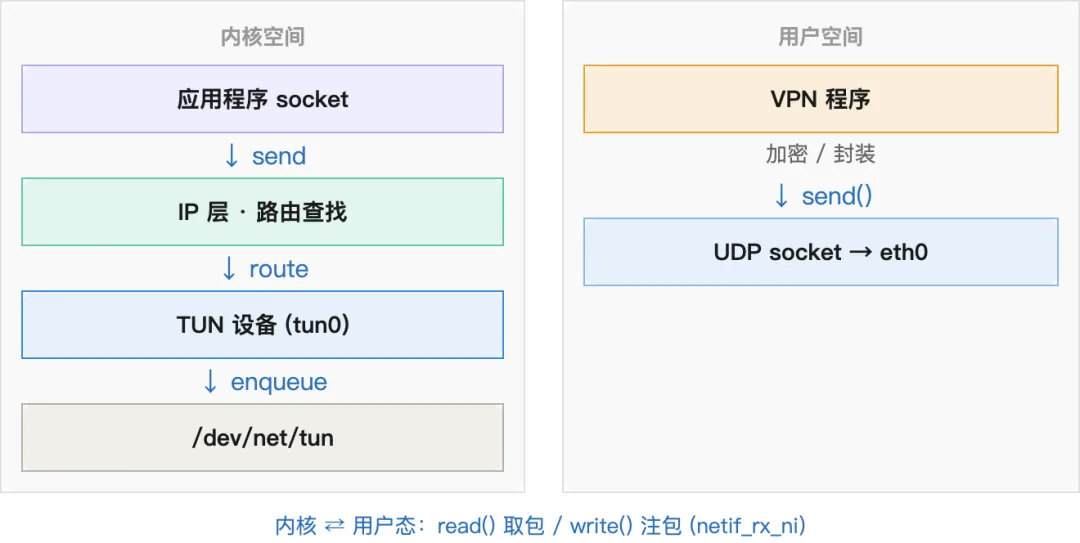

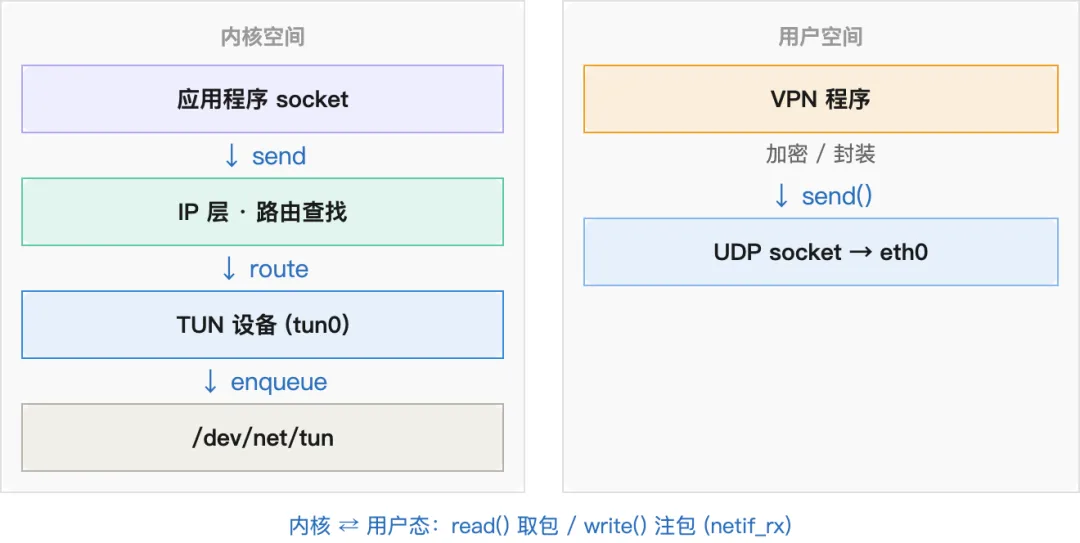

发送路径：内核 → TUN → 用户态 → 物理网卡

1. 内核路由表有一条规则：10.0.0.0/24 dev tun0。一个发往 10.0.0.5 的数据包命中这条路由。
2. IP 层调用 tun_net_xmit()，数据包被放入 TUN 字符设备的待读队列，同时唤醒阻塞在 read() 上的用户态进程。
3. VPN 程序从 read(fd, buf, size) 拿到原始 IP 数据包，对它进行加密（如 AES）、封装（如 UDP 封装），然后通过普通 socket 发送到对端 VPN 服务器。
4. 封装后的数据包走正常网络栈路径，通过物理网卡 eth0 发出。

接收路径：物理网卡 → 用户态 → TUN → 内核

1. 对端 VPN 服务器返回加密数据包，通过 eth0 进入内核，经过 IP 层处理，最终到达 VPN 程序的 socket。
2. VPN 程序从 socket recv() 收到数据，解密、拆封，还原出原始 IP 数据包。
3. VPN 程序通过 write(fd, buf, size) 将原始 IP 包写入 TUN 设备。内核在 tun_chr_write_iter() 中接收数据包，调用 netif_rx_ni()（进程上下文专用版本）将其注入网络栈的接收路径。
4. 数据包像从真实网卡收到的一样，经过路由查找，最终被本机应用程序的 socket 接收，或继续转发到其他网络。

六、内核源码视角

tap/tun 驱动的代码在内核源码 drivers/net/tun.c 中。整个驱动围绕两个核心接口展开。

“

网络设备接口（发送方向）

每个网络设备都需要注册一个 net_device_ops 结构体，其中最重要的是 ndo_start_xmit——当内核网络栈要发送数据包时，就会调用这个函数。

// drivers/net/tun.c (简化版)staticconststructnet_device_opstun_netdev_ops = {    .ndo_start_xmit      = tun_net_xmit,    .ndo_open            = tun_net_open,    .ndo_stop            = tun_net_close,    .ndo_change_mtu      = tun_net_change_mtu,};/* * 内核网络栈调用此函数将数据包"发送"到 tun 设备。 * 但 tun 没有网线，所以实际做法是： * 1. 将 sk_buff 放入 tun 字符设备的待读队列 *    （即用户态 read() 读取的队列） * 2. 唤醒等待在 read() 上的用户态进程 */staticnetdev_tx_ttun_net_xmit(struct sk_buff *skb,struct net_device *dev){structtun_struct *tun = netdev_priv(dev);// 1. 将 skb 加入 tun 字符设备的待读队列    skb_queue_tail(&tun->queue, skb);// 2. 唤醒阻塞在 read() 上的进程    wake_up_interruptible(&tun->wq.wait);return NETDEV_TX_OK;}

字符设备接口（用户态交互）

用户态通过 /dev/net/tun 与内核交互。read() 从队列取数据包，write() 向网络栈注入数据包。

// 用户态 read() -> 内核调用此函数staticssize_ttun_chr_read_iter(struct kiocb *iocb,struct iov_iter *to){structtun_struct *tun = file_to_tun(file);// 从队列取出一个数据包（先尝试非阻塞取包）structsk_buff *skb = skb_dequeue(&tun->queue);if (!skb) {// 队列为空，进程进入睡眠等待唤醒// （真实代码此处有 spin_lock 保护队列，//  并循环处理虚假唤醒，这里为展示逻辑已省略）        wait_event_interruptible(tun->wq.wait,            skb_queue_len(&tun->queue) > 0);        skb = skb_dequeue(&tun->queue);    }// 将 sk_buff 中的数据拷贝到用户态缓冲区    copy_to_iter(skb->data, skb->len, to);    kfree_skb(skb);return skb->len;}// 用户态 write() -> 内核调用此函数staticssize_ttun_chr_write_iter(struct kiocb *iocb,struct iov_iter *from){structtun_struct *tun = file_to_tun(file);// 从用户态拷贝数据structsk_buff *skb = alloc_skb(len, GFP_KERNEL);    copy_from_iter(skb->data, len, from);// 设置 skb 的输入设备为 tun    skb->dev = tun->dev;// 根据模式设置协议类型（关键区别！）if (tun->flags & IFF_TAP) {// TAP 模式：数据从以太网帧头开始，// 由 eth_type_trans 从帧头解析协议类型        skb->protocol = eth_type_trans(skb, tun->dev);    } else {// TUN 模式：数据直接从 IP 头开始（无 MAC 头），// 绝不能调用 eth_type_trans（会把 IP 头误当以太网头），// 而是按 IP 头首字节的高 4 位版本号判断 IPv4/IPv6        skb->protocol = (skb->data[0] >> 4) == 6 ?                        htons(ETH_P_IPV6) : htons(ETH_P_IP);    }// 关键！将数据包注入内核网络栈接收路径。// 注意：此处运行在进程上下文（系统调用），// 必须用 netif_rx_ni() 而非 netif_rx()（后者用于中断上下文）    netif_rx_ni(skb);return len;}

“

创建设备：ioctl TUNSETIFF

用户态程序创建 TUN/TAP 设备的入口是 ioctl(fd, TUNSETIFF, &ifr)：

// 内核处理 TUNSETIFF ioctlstaticinttun_set_iff(struct file *file, struct ifr __user *argp){structtun_struct *tun;structnet_device *dev;// 分配 net_device，注册 net_device_ops    dev = alloc_netdev(sizeof(*tun), name,                           NET_NAME_UNKNOWN, tun_setup);// 根据标志选择 TUN 还是 TAPif (ifr.ifr_flags & IFF_TUN) {// TUN 模式：L3，无以太网头        dev->netdev_ops = &tun_netdev_ops;    } elseif (ifr.ifr_flags & IFF_TAP) {// TAP 模式：L2，有以太网头        dev->netdev_ops = &tap_netdev_ops;    }// 注册到内核网络设备列表    register_netdevice(dev);// 将 tun_struct 与文件描述符关联    tun = netdev_priv(dev);    file->private_data = tun;return0;}

七、代码实战

下面是一个最简的 TUN 设备使用示例——创建一个 TUN 设备，读取数据包并打印 IP 头信息：

#include<linux/if.h>#include<linux/if_tun.h>#include<linux/ip.h>#include<sys/ioctl.h>#include<fcntl.h>#include<unistd.h>#include<string.h>#include<stdio.h>#include<arpa/inet.h>inttun_alloc(char *dev, int flags) {structifreqifr;int fd, err;// 打开通用 TUN/TAP 字符设备    fd = open("/dev/net/tun", O_RDWR);if (fd < 0) {        perror("open /dev/net/tun");return-1;    }memset(&ifr, 0, sizeof(ifr));    ifr.ifr_flags = flags;  // IFF_TUN 或 IFF_TAPif (*dev)strncpy(ifr.ifr_name, dev, IFNAMSIZ);// 通过 ioctl 创建虚拟网卡    err = ioctl(fd, TUNSETIFF, &ifr);if (err < 0) {        perror("ioctl TUNSETIFF");        close(fd);return-1;    }strcpy(dev, ifr.ifr_name);return fd;}intmain() {char tun_name[IFNAMSIZ] = "tun0";char buf[2000];int n, fd;// 创建 TUN 设备 (L3 模式)。// IFF_NO_PI: 不附带 4 字节 Packet Info 头，// read/write 直接是 IP 包数据（默认会带 PI 头）    fd = tun_alloc(tun_name, IFF_TUN | IFF_NO_PI);if (fd < 0) return1;printf("TUN 设备 %s 已创建\n", tun_name);printf("请运行: sudo ip addr add ""10.0.0.1/24 dev tun0 && ""sudo ip link set tun0 up\n");printf("然后: ping 10.0.0.2\n\n");// 循环读取数据包while (1) {        n = read(fd, buf, sizeof(buf));if (n < 0) {            perror("read");break;        }// 解析 IP 头 (TUN 模式下数据从 IP 头开始)。// 用 struct iphdr 读取，兼容带选项字段的 IP 头structiphdr *ip = (struct iphdr *)buf;char src[32], dst[32];        inet_ntop(AF_INET, &ip->saddr, src, sizeof(src));        inet_ntop(AF_INET, &ip->daddr, dst, sizeof(dst));printf("[%d bytes] protocol=%d %s -> %s\n",               n, ip->protocol, src, dst);    }    close(fd);return0;}

编译运行后，你会看到类似这样的输出：

TUN 设备 tun0 已创建请运行: sudo ip addr add 10.0.0.1/24 dev tun0 && sudo ip link set tun0 up然后: ping 10.0.0.2[84 bytes] protocol=1 10.0.0.1 -> 10.0.0.2[84 bytes] protocol=1 10.0.0.1 -> 10.0.0.2[84 bytes] protocol=1 10.0.0.1 -> 10.0.0.2

protocol=1 就是 ICMP（ping）。内核路由发现 10.0.0.2 应该走 tun0，于是 IP 包被送入 TUN 设备，我们的程序通过 read() 收到了它。

八、典型应用场景

1. VPN 隧道（OpenVPN, WireGuard）

VPN 程序创建一个 TUN 设备，配置路由让特定网段的流量走 TUN。程序从 TUN 读取 IP 包，加密后通过物理网卡发出；收到对端返回的加密数据后，解密还原为 IP 包，写入 TUN 设备注入内核网络栈。

2. 虚拟机网络（KVM/QEMU）

QEMU 为每台虚拟机创建一个 TAP 设备，虚拟机的虚拟网卡（virtio-net）通过 TAP 与宿主机网络栈通信。宿主机可以把多个 TAP 设备桥接到一个 linux bridge 上，实现虚拟机之间的二层互通。

3. 容器网络

一些容器网络方案（如早期的 flannel UDP 模式）使用 TUN 设备在容器之间转发数据包。更现代的方案通常使用 VETH pair，但 TAP/TUN 仍然是底层基础设施之一。

九、总结

tap/tun 的核心思想非常优雅：用字符设备模拟网络设备。它巧妙地在内核网络栈和用户态程序之间架了一座桥梁：

• TUN
   = 三层虚拟网卡，传递 IP 包，适合 VPN 等三层隧道
• TAP
   = 二层虚拟网卡，传递以太网帧，适合虚拟机桥接
• 发送路径
  ：内核网络栈 → ndo_start_xmit → 入队 → 用户态 read()
• 接收路径
  ：用户态 write() → netif_rx_ni() → 注入网络栈接收路径
• 统一入口
  ：/dev/net/tun 字符设备 + TUNSETIFF ioctl

“

希望这篇文章帮助你建立了对 tap/tun 驱动的直觉。如果想更深入，建议阅读内核源码 drivers/net/tun.c，以及动手跑一跑上面的示例代码——当你看到第一个 ICMP 包从 TUN 设备里读出来的时候，一切就真正串起来了。
