Hello大家好，我是此方，本文将带你硬核拆解 Linux 进程虚拟地址空间的底层架构。我们将看穿操作系统为进程编织的“独占内存”谎言，纵向剖析从代码段到栈区的多维布局，并直击 MMU 内存映射与缺页中断的运作本质，好，我们直接开始吧。
下文应用的平台：kernel2.6.32 ，32位平台
零、深化对程序地址空间的认知
0.1宏观概念深化
如下，是我们在C/C++学习时期所看到的程序地址空间布局情况，今天我们要更进一步的细化这个布局，方便我们后续的解释。

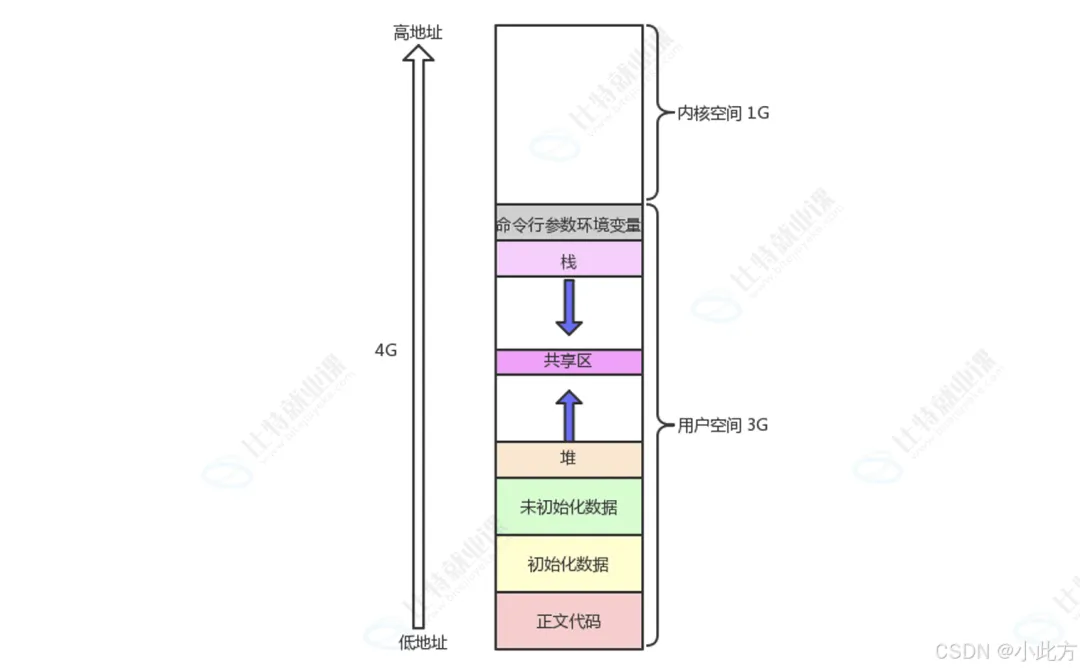

如下，我们将数据段分为初始化数据区域和未初始化数据区域，在栈区域的上面划分出了“命令行参数和环境变量区域”。栈和堆之间的一大块空白（叫镂空更好）区域是共享区。内核空间我们不讲。
0.2微观细节补充
0.2.1代码段与只读数据段
好，我现在要补充一些细节： 第一个：常量字符串存在哪里？常量字符串在编译的时候是被硬编码成为只读数据段，只读数据段和代码被放在了一个区域，所以大家都在代码段这个内存区域 ，但是进一步细分，只读数据段应该在代码段的上面。
▲ 高地址│├─ .bss (未初始化全局/静态变量)├─ .data (已初始化全局/静态变量)│├─ .rodata (只读数据段：存放常量字符串、const全局变量) ◄─── 地址较高├─ .text (正文代码段：存放机器指令) ◄─── 地址较低│▼ 低地址 (0x400000 左右或由 PIE 随机化的基地址)
0.2.2初始化数据区域和未初始化数据区域
已初始化数据区 (.data 段)：
- 存什么
- 特点：这些初始值直接存储在可执行二进制文件中，程序加载时直接读入内存。
未初始化数据区 (.bss 段)：
- 存什么：存储在代码中没有赋初值（或赋初值为 0）的全局变量和静态变量。
- 特点：在可执行文件中不占据实际磁盘空间（只记录大小）。程序启动后，操作系统会自动将这块内存全部清零。
| | |
|---|
| 普通局部变量 | | |
| 已初始化全局/静态变量 | .data 段 | |
| 未初始化全局/静态变量 | .bss 段 | |
| 动态内存 | | |
0.2.3矫正错误观念

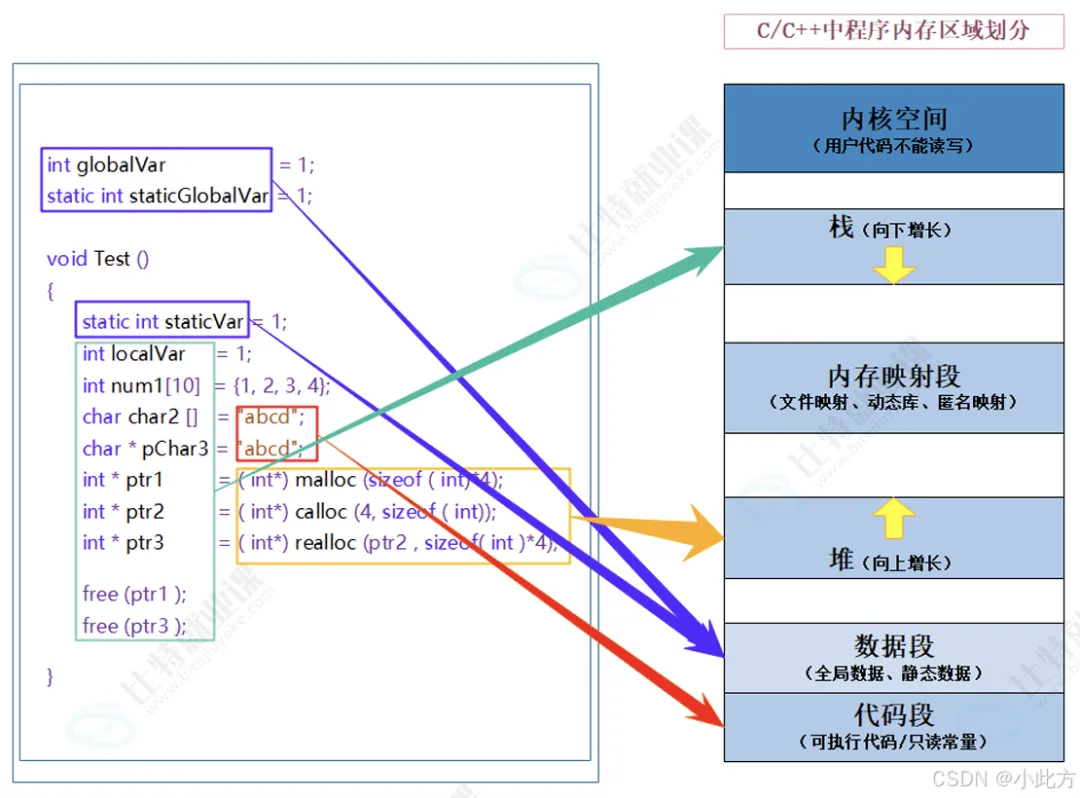

我们之前在C/C++内存管理的学习中，用了上面这个图，但是在任何一本C/C++教学的书中都不会有这张图，因为这根本就不是语言层的知识。 它是操作系统层的内容。Re：从零开始的 C++ 入門篇（十一）：全站最全面的C/C++内存管理的底层剖析与硬核指南
我们要矫正一个名称“程序地址空间”，不应该这么叫，而应该叫 “进程地址空间”或者是“虚拟地址空间”。 为什么这么叫？虚拟地址空间是内存吗？答:“虚拟地址空间不是物理内存”。
下面这个代码，我们在进程父子关系中提到过，同一个地址映射出两个不同的值，这就证明了:“虚拟地址空间不是物理内存”。

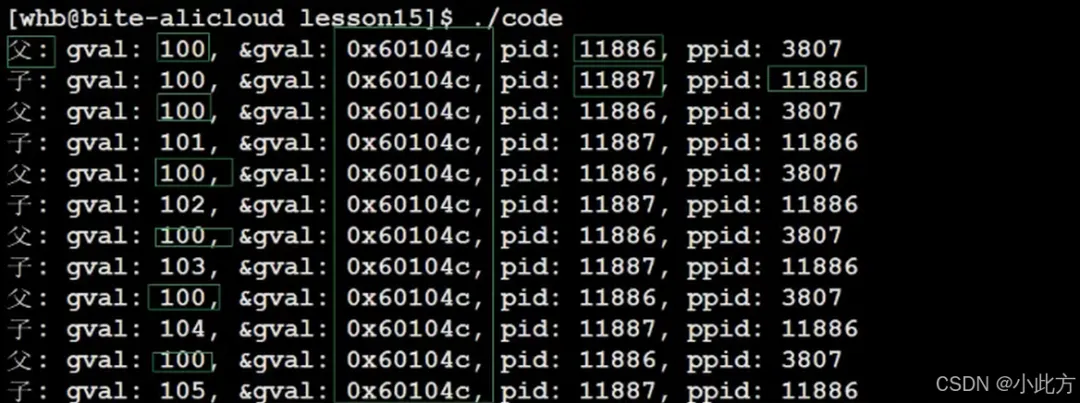

#include <stdio.h>#include <unistd.h>int gval = 100;int main(){ pid_t id = fork(); if(id == 0){ while(1){ printf("子: gval: %d, &gval: %p, pid: %d, ppid: %d\n", gval, &gval, getpid(), getppid()); sleep(1); gval++; } } else{ while(1){ printf("父: gval: %d, &gval: %p, pid: %d, ppid: %d\n", gval, &gval, getpid(), getppid()); sleep(1); } }}
- 变量内容不一样,所以父子进程输出的变量绝对不是同一个变量
- 我们在用C/C++语言所看到的地址，全部都是虚拟地址！物理地址，用户一概看不到，由OS统一管理。
- OS必须负责将虚拟地址转化成物理地址。
对！你没有听错，虚拟地址空间不是物理内存！很颠覆，但是读完整篇文章后你就会明白。
一、 什么是进程地址空间
1.1 核心概念导入
1.1.1大富翁的例子

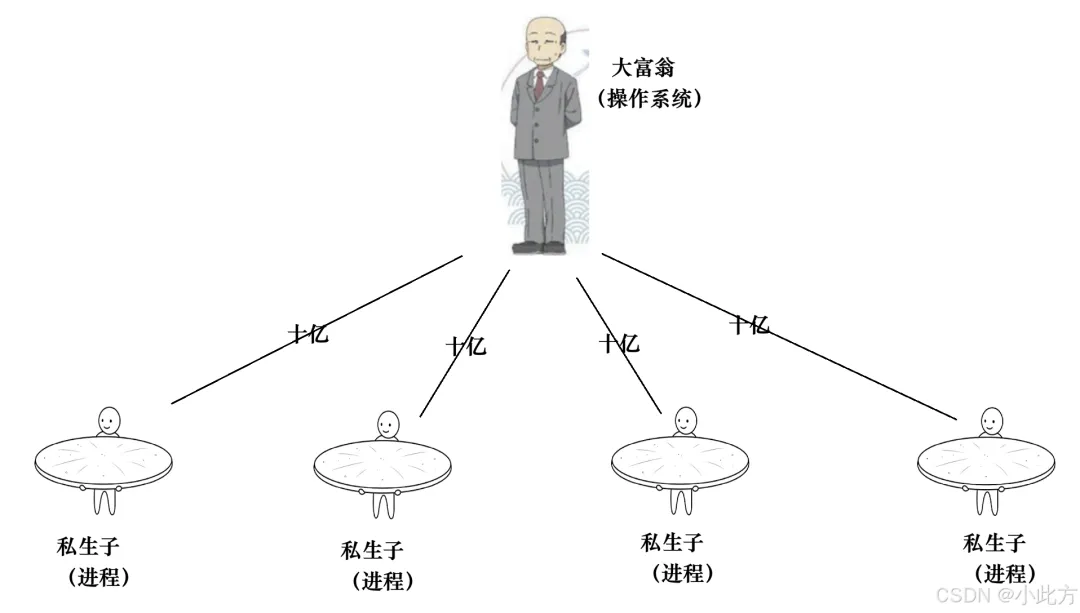

究竟什么是进程地址空间？我有一个大富翁例子： 一个身价 10 个亿的大富翁，他有 4 个私生子。这 4 个私生子彼此之间互不相识，都以为自己是独生子。富翁对每个私生子都画了一个大饼：“儿子，我这 10 个亿的资产未来全是你的！” 于是，每个私生子都认为自己拥有 10 个亿。当私生子 A 想向富翁要 50 万买车时，富翁随手就给了他；私生子 B 想要 100 万创业，富翁也满足了。
1.1.2进程地址空间的概念
在上面的故事中，大富翁就是操作系统（OS），他手里的 10 亿资产就是物理内存。而那 4 个私生子就是操作系统中的一个个进程，富翁给他们画的大饼就是“虚拟地址空间”。
操作系统通过这种方式，让每一个进程都认为自己独占了整个系统的物理内存资源（在 32 位机器下就是 4GB）。进程可以任意规划它的内存分配（代码、栈、堆等布局），但实际上，只有当它真正需要物理内存时，操作系统才通过某种映射机制，在物理内存上切出来给他们。
1.2 进程的独立性
操作系统为什么要费尽心机搞这么一套虚拟地址空间呢？核心原因在于保证进程的独立性。
- 内核数据结构独立：每个进程都有自己专属的
task_struct等等。 - 代码和数据独立：通过虚拟地址到物理地址的映射，不同进程的代码和数据被隔离开，加载进物理内存的不同区域。一个进程崩溃、乱写内存，绝对不会影响到另一个进程。
二、 地址空间是如何被管理的
2.1 先描述，再组织和mm_struct（内存描述符）
大富翁给私生子画的大饼，总不能只是口头说说，他必须在自己的本子上记录下每个私生子的情况。同样的，虚拟地址空间虽然是“虚拟”的，但操作系统也必须对其进行管理。

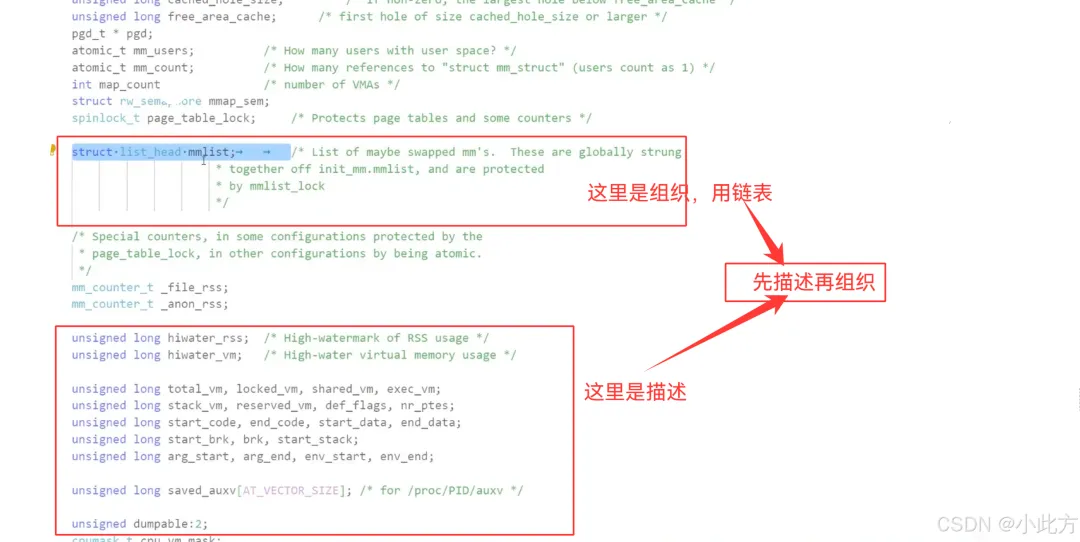

Linux 管理地址空间的内核设计哲学依然是：先描述，再组织。
在 Linux 内核中，进程地址空间本质上是一个内核数据结构，叫做 struct mm_struct。每一个进程的进程控制块 struct task_struct 中，都包含一个指向其专属 mm_struct 的指针 struct mm_struct *mm;
struct task_struct{ /*...*/ struct mm_struct *mm; //对于普通的用户进程来说该字段指向 //他的虚拟地址空间的用户空间部分， //对于内核线程来说这部分为NULL。 struct mm_struct *active_mm; // 该字段是内核线程使用的。当该进程是内核线程时， //它的mm字段为NULL，表示没有内存地址空间， //可也并不是真正的没有，这是因为所有进程关 //于内核的映射都是一样的， //内核线程可以使用任意进程的地址空间。 /*...*/}
我知道你 上的注释一定看不懂，因为这是线程的知识，我们后面会讲。你只需要知道一点，真正指向mm_struct的是后面那个指针。

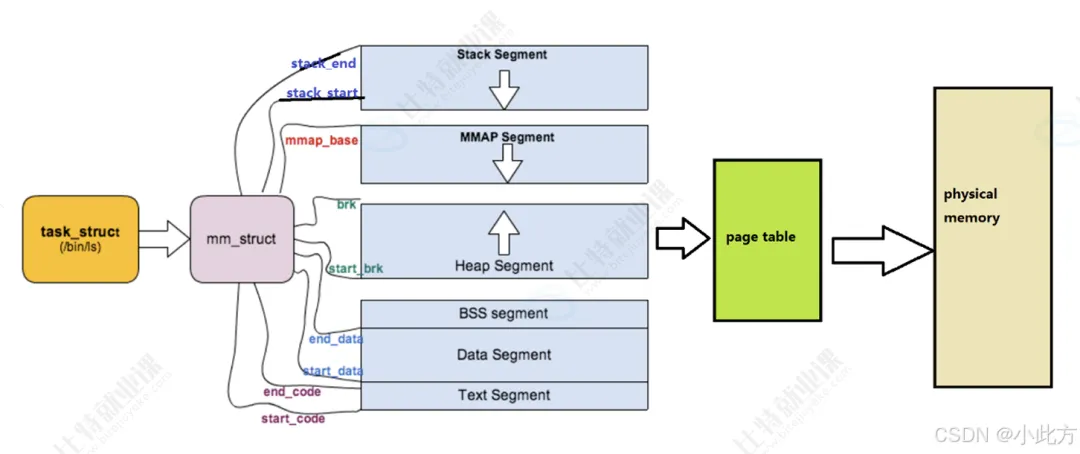

可以说，mm_struct 结构是对整个用户空间的描述。每一个进程都会有自己独立的 mm_struct，这样每一个进程都会有自己独立的地址空间才能互不干扰。先来看看由 task_struct 到 mm_struct，进程的地址空间的分布情况：
2.2 区域划分的本质
2.2.1从“分桌子”引入
我们在前文看到的堆区、栈区、代码区，在内核中究竟是怎么划分的？ 其实非常简单，就像你跟你女同桌给自己的桌子划分区域一样。如果一张桌子长 100cm，你同桌想和你五五分，只需要在心里或者用刻度定义：[0, 49] 是我的区域，[50, 100] 是同桌的区域。
区域划分的本质：“确认区域的开始和结束位置”
2.2.2mm_struct内部的实现原理
在 struct mm_struct 内部，就是通过大量的整数变量（刻度）来定义和调整各个区域的边界。在 32 位机器下，虚拟地址的范围是 0x00000000 到 0xFFFFFFFF（4GB）
struct mm_struct { unsigned long total_vm; // 进程总虚拟内存大小 // 区域边界描述 unsigned long start_code, end_code; // 代码段的开始与结束 unsigned long start_data, end_data; // 初始化数据段的开始与结束 unsigned long start_brk, brk; // 堆区的开始与当前边界 unsigned long start_stack; // 栈区的开始位置 unsigned long arg_start, arg_end; // 命令行参数区域 unsigned long env_start, env_end; // 环境变量区域 // ... 后文会进一步扩展};
区域调整的本质： 比如当我们进行所谓的“堆区扩容”（例如 C 语言中的 malloc 或 C++ 中的 new），在虚拟地址空间层面的操作，其实就是让 brk 边界指针向高地址方向移动，即 brk += size;。这就是区域划分与调整的底层逻辑。
2.3区域划分的规则细节
以32位系统为例子，按理说 区域划分的数值应该在（0,3GB）的区间内。
2.3.1顶部：stack_start
stack_start：确实在 3GB 附近，但它是“浮动”在 32 位 Linux 中，用户空间的最高地址确实是 0xC0000000 (3GB)。
- 理论上
- 现实中：为了防止黑客利用固定的内存地址进行攻击（这种攻击叫缓冲区溢出），Linux 引入了 ASLR（地址空间布局随机化）。
- 结果：每次你运行程序，stack_start 会在 3GB 往下的一小段范围内随机跳动。比如这次是 0xBFFFFA00，下次可能是 0xBFFFFC10。开天辟地它永远“撑”在最顶端。
2.3.2底部：code_start
code_start：并不是从 0x00000000 开始，这可能出乎你的意料。在 Linux 中，虚拟地址 0 附近的一段空间通常是禁止访问的。
- 为什么
- 逻辑：如果 code_start 真的从 0 开始，那么当你写了 **int p = NULL; p = 1; 时，程序可能会真的改写掉你的代码段。
- 现实：在经典的 32 位系统里，代码段通常从 0x08048000 开始。从 0 到这个地址之间是一片“禁区”。一旦你的 C++ 代码尝试访问这个区间的数值，就会立刻报错，Segmentation Fault。
补充概念：页表 进程手里的 mm_struct 仅仅是一张蓝图，它给出的地址全是虚拟地址。当 CPU 需要真正执行指令、读取数据时，必须将虚拟地址转换为物理内存地址。 负责这个转换的核心是页表（Page Table）。
三、进程地址空间到物理地址空间的完整映射过程
3.1初始化虚拟地址空间和构建虚拟物理映射关系的全过程

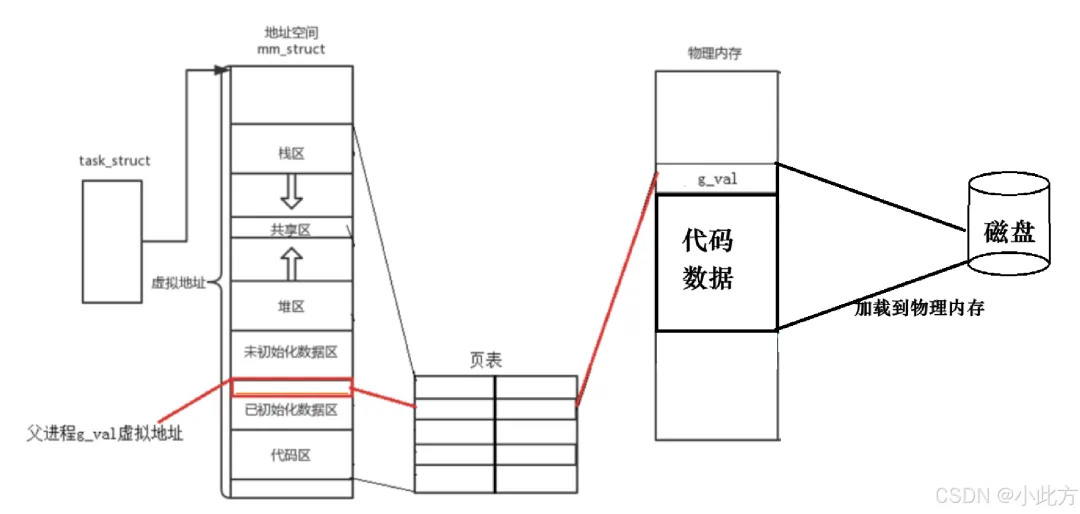

如上图，进程创建后，操作系统会为你的进程创建三个东西：PCB、进程地址空间、页表。
必须先创建 task_struct、mm_struct 等内核数据结构，然后再加载（映射）代码和数据。
- 申请物理内存，把进程的代码和数据拷贝到物理内存当中。
- 在虚拟地址空间中根据代码和数据的大小，给所有的指针（整型）赋值，让他们指向初始位置
- 开始填表：将所有的代码和数据在虚拟地址空间中的地址填入页表的左侧。将所有代码和数据在物理内存中的地址填入页表的右侧
- 访问：g_val首先在虚拟地址空间中找到g_val的地址，然后到页表中去查找映射关系，对应到物理内存中的地址。找到数值返回
补充细节 一个整型有四个字节，于是有四个地址来存储，我们取得它的地址就是取得其中最小的那个地址。那么如何访问到数据？首地址取得+变量类型（偏移量计算）=实际取得的数据
3.2子进程拷贝父进程与引发的写时拷贝
3.2.1子进程拷贝父进程

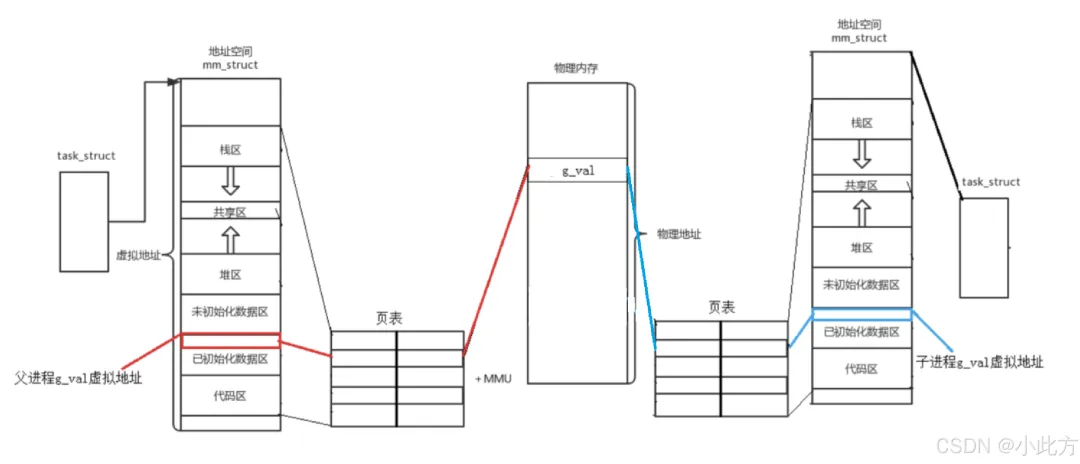

当子进程被创建时，它会拷贝父进程的1.PCB 2. 进程地址空间 3. 页表.（因此两者的代码和数据也基本一样） 子进程也复制了父进程的页表，所以初始状态下，父子进程的虚拟地址映射到了同一块物理内存上。
3.2.2子进程写时拷贝

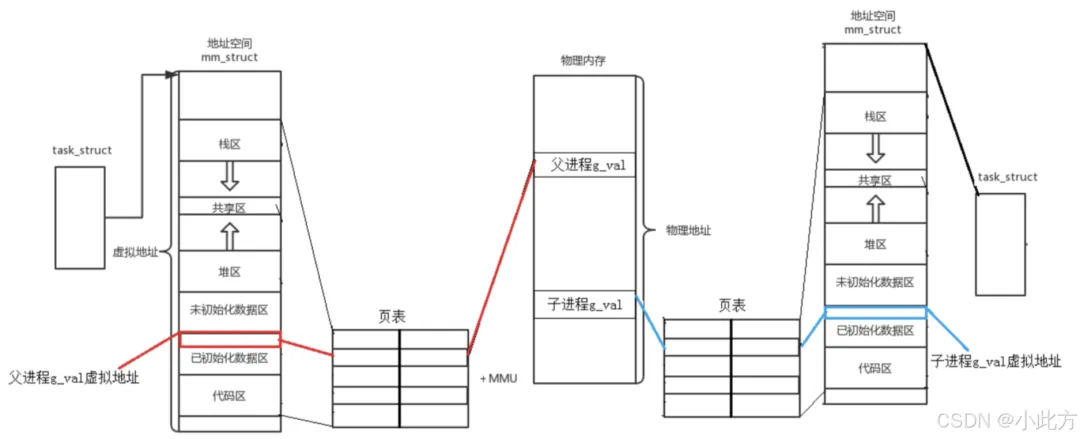

子进程对某个变量进行修改写入，子进程发生了写时拷贝。 于是就出现了，同一个 “数值一致” 的虚拟地址映射出两个不同的物理地址。
四、为什么要有进程地址空间
我们不免会产生一个核心疑问：为什么不让进程直接访问物理内存？，而一定要在中间横插一层虚拟地址空间？事实上，现代操作系统之所以大费周章地构建出这套虚拟地址体系，主要为了解决以下三大核心问题：
4.1地址有序化
这个没什么干货，很好理解。 各种乱七八糟的进程加载进内存，然后通过页表映射成为有序的虚拟地址空间。 或者一个非常大的项目加载的时候分块加载，代码东一块西一块。也可以通过页表变成有序的。
4.2保护物理地址空间
4.2.1野指针访问拒止
先说结论：地址转换的过程中，也可以对你的地址和操作进行合法性判定，进而保护物理内存！
4.2.2页表权限位与只读访问拒止
在 X86 等架构的页表项中，除了存放物理页地址，还挤进了几个关键的标志位：
- R/W (Read/Write)：读写位。如果该位为 0，表示这块内存只读。
- U/S (User/Supervisor)：用户/特权位。区分这块内存是给用户进程用的（3GB 空间），还是给内核用的（1GB 空间）。
- NX (No-Execute)：不可执行位。现在的操作系统会把堆和栈标记为 NX。这意味着你可以在堆里存数据，但如果你尝试跳到堆里的地址去执行指令，CPU 会拒绝。

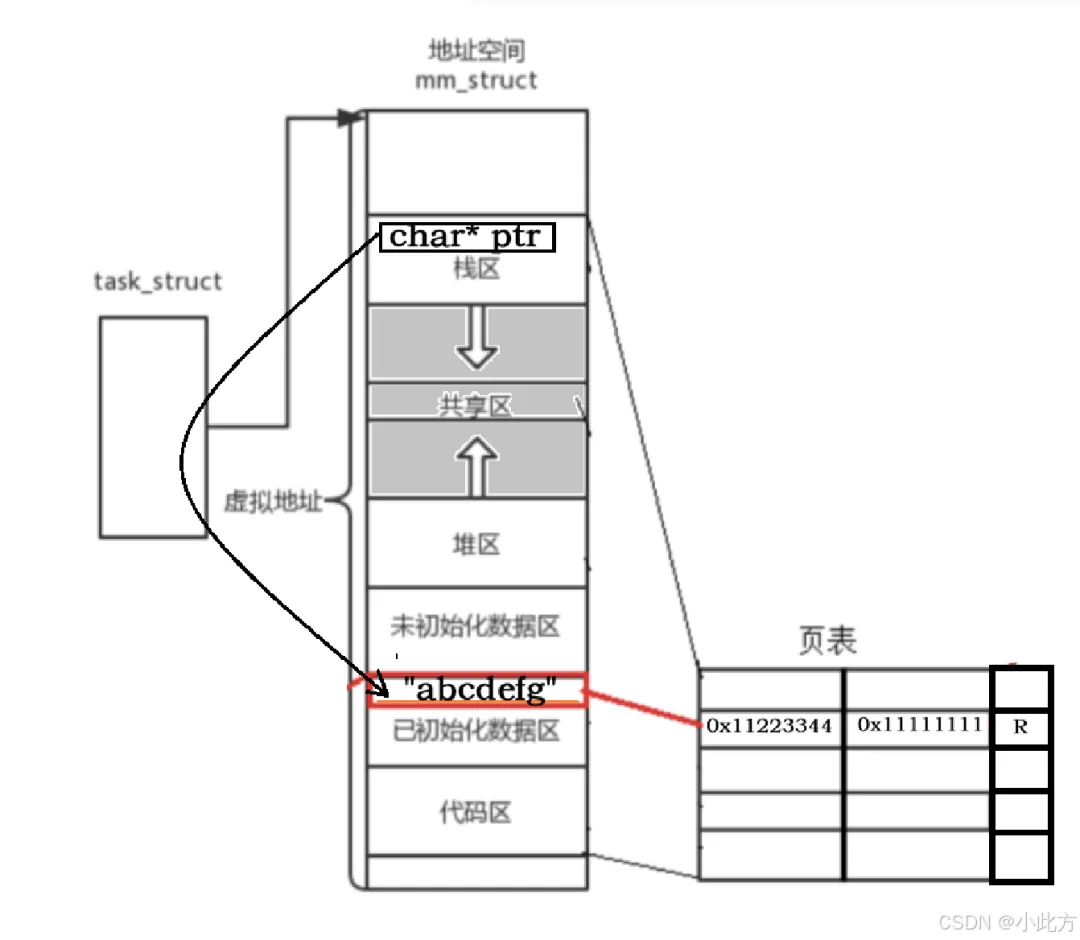

//尝试触发错误：char *str = "helloworld"; *str = 'H';//这是一个由栈中的一个指针指向的一个字符串常量，//当然这里这样写实在有点挫，但是我需要这样子写来演示。
为什么在字符常量区写入，就会崩溃？？？ 原因是字符串常量在进程地址空间的常量区———这是以前我们的说法。如今我们有了更加深刻的见解，原因是查找页表的时候，权限拦截了！！ 事实上我们不能去访问它，因为这种规则的限制，底层页表的制约。我们必须用const限制自己的手脚 const char *str = “helloworld”; ，不让我们去做这件事情这是一种编译器级别的保护，（在effectiveC++的第二条款中讲到过）
4.3操作系统的进程管理与内存管理解耦

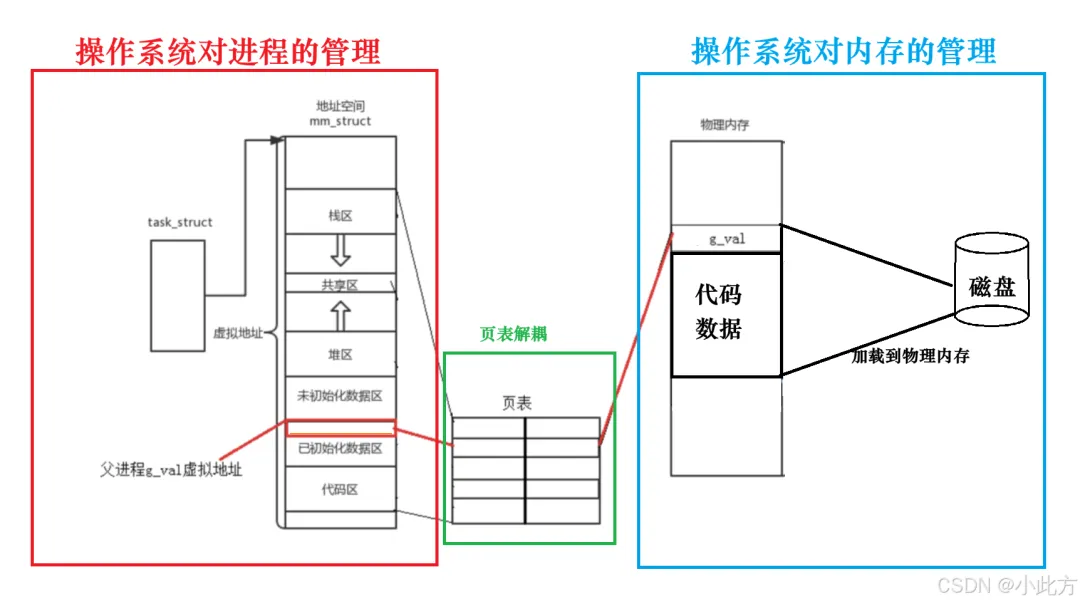

如果没有页表来解耦，PCB就必须伸出指针来直接指向物理内存，物理内存的IO操作会让PCB的指针操作异常复杂。同时也不利于维护。
五，概念补充与理解深化
5.1缺页中断
5.1.1什么是缺页中断

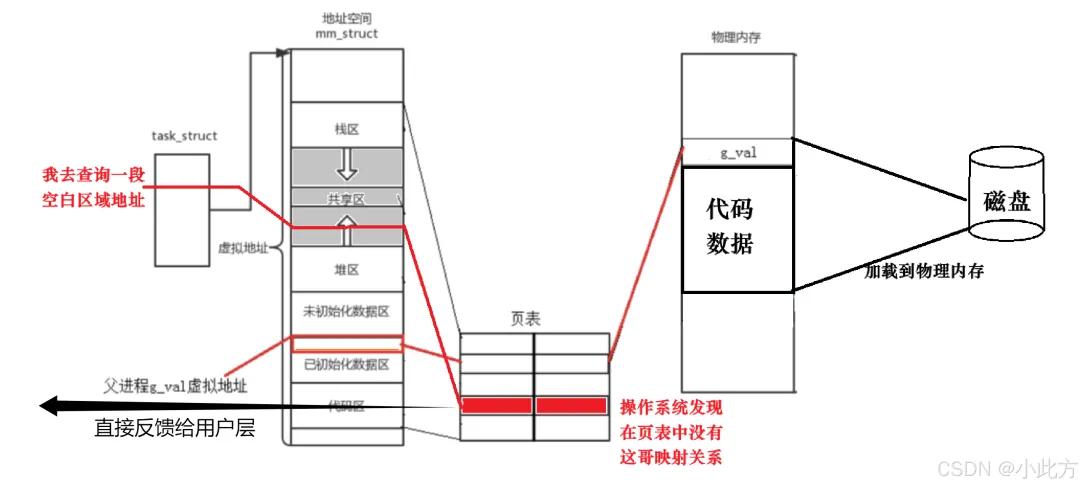

我们的物理内存是有限的，为了容纳这么多进程的代码和数据于是操作系统会进行一种操作：把代码和数据（比如一共有4GB）先全部开到虚拟地址空间里面，表示合法。然后在物理内存中只加载500MB。并且在页表中也只建立前500MB的虚拟-物理映射。 于是当前500MB的代码跑完了，在第500MB零1段代码的时候，访问页表，发现没有对应的映射关系，但是由于其合法性，于是中断进程，OS访问外设，重新加载第二部分的500MB到内存，然后重新在页表建立映射关系，进行映射。最后继续运行。这就是缺页中断。
5.1.2更激进的缺页中断
更激进的，我们一个进程被加载的时候，实际上可以只创建PCB和进程地址空间，并在页表中只填写一半，不加载任何数据和代码到真实物理内存，可不可以？实际上是可以的。我们的页表除了权限标志位以外，还有一个映射标志位，表示我这个虚拟地址是否有对应的物理映射。 当我们的程序运行这个进程的时候，就必须停下来（因为缺页中断）等待磁盘内容自动加载并完成页表填充。然后再运行。
5.2挂起的真正意义
重新回来我们解释一下挂起的真正过程：
- 保留它，并将页表中对应映射位：保留虚拟地址映射位，清空物理地址映射位。——>
六、 Linux 虚拟地址空间的管理核心
6.1 零散虚拟内存空间的管理困境
当我们在 C/C++ 程序中调用 malloc() 或 new 时，内核会为进程在虚拟地址空间的堆区（Heap） 分配对应的空间。随着程序的运行，频繁的内存申请和释放会导致虚拟内存空间不连续。 因此，内核有必要对这些虚拟内存区域进行精细化管理： 我不卖关子了直接说结论：

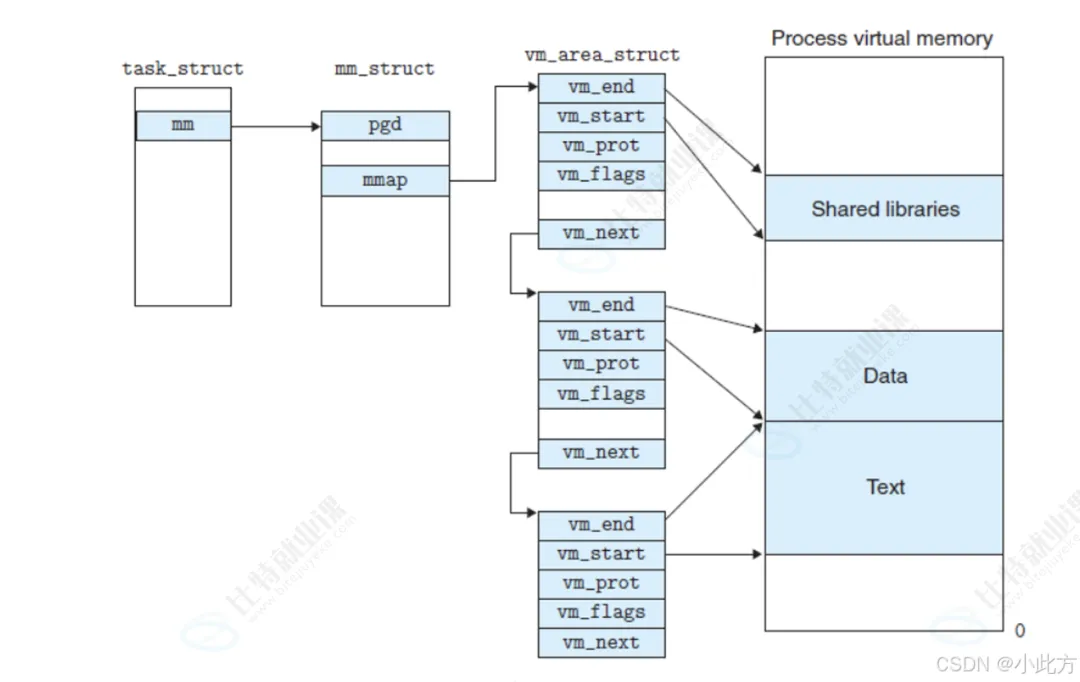

mm_struct 内部维护着一个指针（mmap），该指针指向一个由 vm_area_struct （VMA ）构成的链表。
哎呀有人肯定要问了，什么是：“vm_area_struct"，什么又是：由 vm_area_struct 构成的链表。
6.1.1vm_area_struct结构体详解
vm_area_struct是 Linux 内核中用来描述一个独立的、连续的虚拟内存区域的核心结构体。由于每个不同质的虚拟内存区域功能和内部机制都不同，一个进程会使用多个 vm_area_struct 结构来分别表示不同类型的虚拟内存区域。
6.1.2 由 vm_area_struct 构成的链表

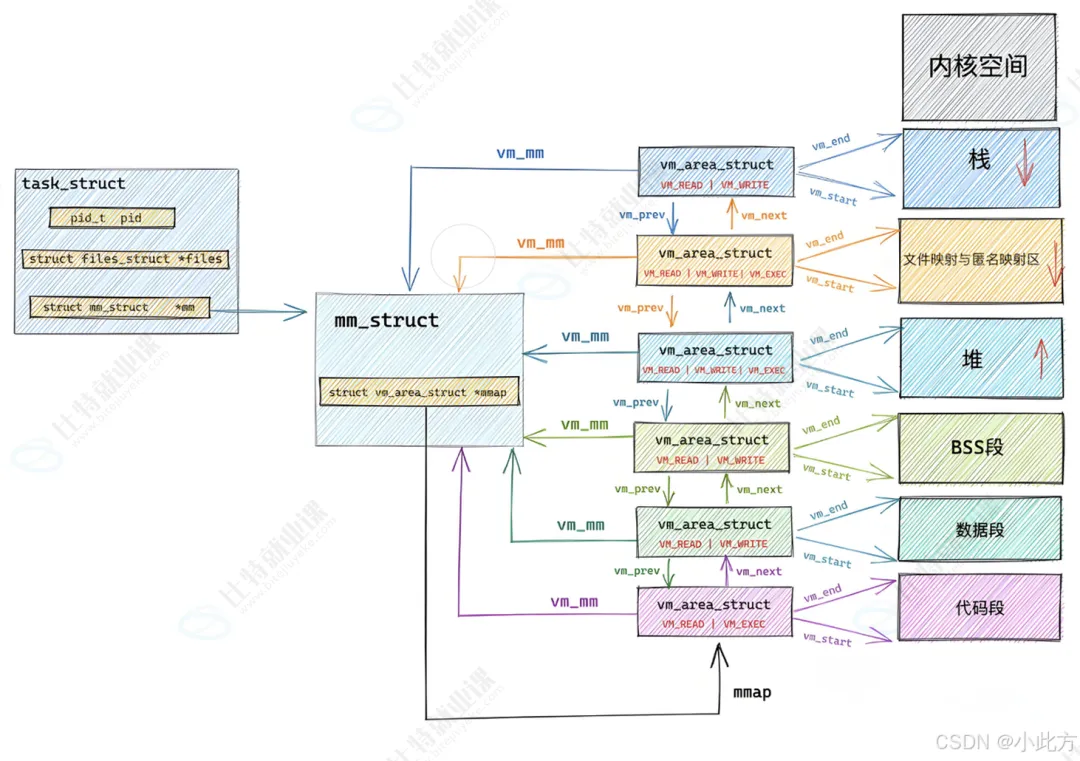

为了方便管理，内核将这些描述一块块虚拟内存区域的结构体链接起来，这就形成了链表。这正是操作系统中“先描述，再组织” 的典型体现。我们每次 malloc 一块空间，底层都会创建一个 vm_area_struct 结构体来维护这块空间。
6.2.1 核心源码剖析
根据内核源码，vm_area_struct 的主要定义如下：
struct vm_area_struct { unsigned long vm_start; // 虚存区起始地址 unsigned long vm_end; // 虚存区结束地址 struct vm_area_struct *vm_next, *vm_prev; // 前后指针，构成双向链表 struct rb_node vm_rb; // 红黑树中的位置节点 unsigned long rb_subtree_gap; struct mm_struct *vm_mm; // 所属的 mm_struct 结构体 pgprot_t vm_page_prot; // 保护位权限（如只读、可读写） unsigned long vm_flags; // 标志位（如 VM_READ, VM_WRITE, VM_EXEC 等） struct { struct rb_node rb; unsigned long rb_subtree_last; } shared; struct list_head anon_vma_chain; struct anon_vma *anon_vma; const struct vm_operations_struct *vm_ops; // VMA 对应的实际操作函数集 unsigned long vm_pgoff; // 文件映射偏移量 struct file * vm_file; // 映射的文件（若是匿名映射则为 NULL） void * vm_private_data; // 私有数据 atomic_long_t swap_readahead_info;#ifndef CONFIG_MMU struct vm_region *vm_region; /* NOMMU mapping region */#endif#ifdef CONFIG_NUMA struct mempolicy *vm_policy; /* NUMA policy for the VMA */#endif struct vm_userfaultfd_ctx vm_userfaultfd_ctx;} __randomize_layout;
除了堆区，其他区域也有vm_area_struct维护。
6.3 VMA 增长引发的问题与红黑树优化
6.3.1 为什么 VMA 会变多？
当程序频繁进行大块内存申请虚拟内存被频繁打碎，导致 vm_area_struct 节点的数量急剧增加。
6.3.2 红黑树优化机制

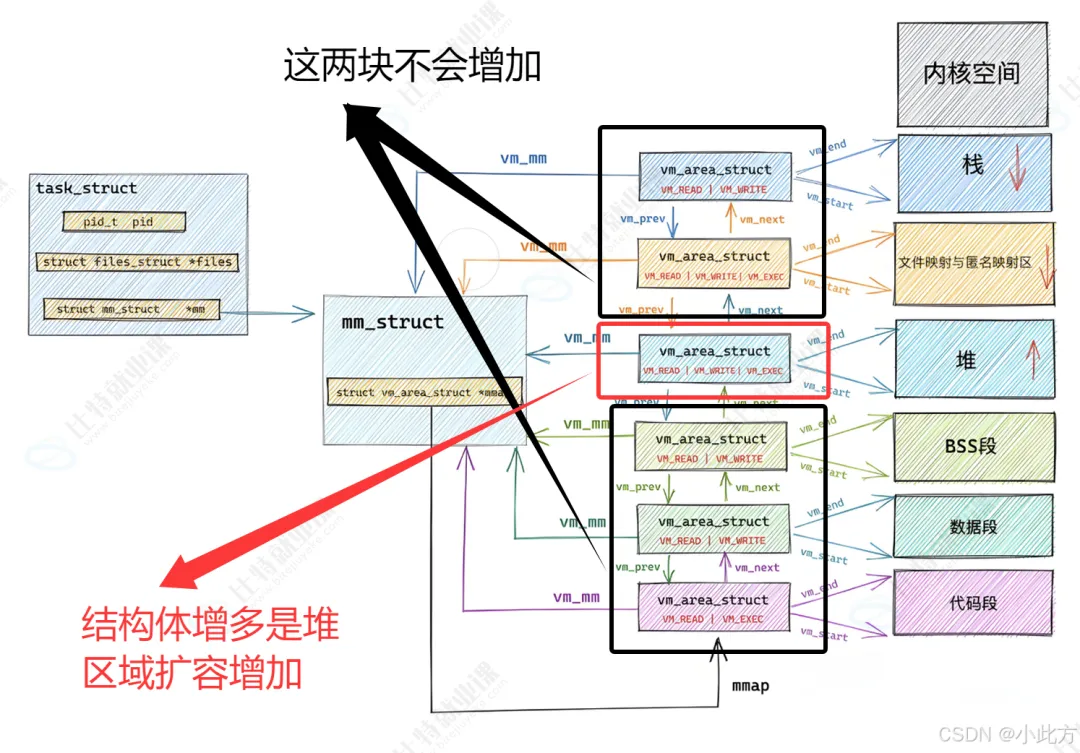

这个mm里面还有一个闲置的rb指针，当这个链表不断变长的时候，达到一个阈值，就会把这个链表重新组织成为一个红黑树。这样查找的效率就会高一点这个和Java中的哈希桶的设计思路是非常相似的。
内核并不是“达到阈值才变红黑树”。实际上，只要有 VMA 存在，内核就会同时维护这两者。当你只有 2-3 个 VMA 时，链表查询也很快。当 VMA 数量增加（比如几百个零散的堆块或映射），红黑树的
查找效率就远高于链表的
了。
相比mm_struct 数量再多，task_struct也不会把他们变成红黑树。
6.4 关键思考
6.4.1 vm_area_struct 与 mm_struct 的字段重复问题
有人可能会疑惑：mm_struct 内部已经通过 start_brk、end_brk等字段把各个空间的边界标明得很清楚了，这与 VMA 是否重复？ 其实并不重复，两者分工不同：
mm_struct 是整体描述vm_area_struct 是具体描述：它负责微观、精细化地管理每一个独立的小区域。当程序去寻址时，有时候就会直接走更具体的 VMA 路线。
6.4.2 为什么不需要将所有地址空间硬性连接？
在实际管理中，我们其实没有必要把这一个一个的独立地址空间盲目地连接起来。因为在内核中，只要找到了进程的 PCB（task_struct），就能够找到 mm_struct，进而通过 VMA 链表或红黑树掌控整个进程的地址空间。
好的本期内容就到这里，如果对你有帮助，还不要忘记点赞三联支持。我是此方，我们下期再见。bye!
