从MCU到Linux MMU嵌入式内存完整解析

MCU上不敢malloc怕碎片，Linux上随便new不操心——MMU加三层分配器让物理碎片不再致命，本文从MCU到Linux理清四层内存架构。

一、MCU内存模型 物理地址的囚笼

MCU内存是编译时定死的硬平面图，每个地址都是真实物理地址：

0x08000000 ┌────────────┐           │  .text     │ ← Flash：代码段（只读）0x08002000 ├────────────┤           │  .rodata   │ ← Flash：只读数据（字符串常量）0x20000000 ├────────────┤           │  .data     │ ← RAM：已初始化全局变量（启动代码从Flash搬过来）0x20001000 ├────────────┤           │  .bss      │ ← RAM：未初始化全局变量（启动代码清零）0x20002000 ├────────────┤           │  heap      │ → 往高地址长（malloc/free在这片区域）0x20008000 ├────────────┤           │  ...空闲...│0x20010000 ├────────────┤           │  stack     │ ← 往低地址长（局部变量、函数调用）0x20018000 ├────────────┤           │  外设寄存器 │ ← 内存映射I/O0x20020000 └────────────┘每个地址都是真实的物理地址

// MCU上malloc三宗罪// 宗罪一：外部碎片——分配和释放交替进行char *a = malloc(100);   // 分配100字节在 heap 底部char *b = malloc(50);    // 分配50字节紧挨着free(a);                 // 释放100字节 → heap中间有个100字节的洞char *c = malloc(80);    // 要找 ≥80 的洞→100那个洞刚好→分裂成80+20空洞// 跑久了：heap里全是小空洞，找不到连续大块→malloc(1024)失败// 宗罪二：堆栈碰撞——heap往高长、stack往低长，撞上→互相踩数据→HardFault// 宗罪三：无保护——野指针踩别人内存，没有任何硬件机制阻止

物理地址空间平坦无保护——碎片不可逆转、溢出不可检测、越界不可阻止，这就是MCU上不敢用malloc的原因。

本节要点：MCU没有MMU，所有地址都是物理地址，malloc的碎片和越界没有任何硬件兜底。

二、RTOS过渡 heap_1到heap_5选型

FreeRTOS的heap_x.c决定堆行为，选对实现比写业务代码还重要：

heap_4维护按地址升序的空闲块链表，首次适应+合并相邻块。heap_5通过vPortDefineHeapRegions()注册多段物理内存：

HeapRegion_t xHeapRegions[] = {    { (uint8_t *)0x20000000, 0x00010000 },  // 片内RAM 64KB    { (uint8_t *)0xC0000000, 0x00800000 },  // 外部SDRAM 8MB    { NULL, 0 }                             // 数组结束标记};vPortDefineHeapRegions(xHeapRegions);// xHeapRegions 必须按地址从低到高排序

即使有heap_4/heap_5，老司机仍优先静态分配——任务生命周期贯穿系统，动态分配风险高、收益低，map文件直接给出地址和大小，HardFault时一眼定位：

// 推荐：静态创建任务static StaticTask_t s_xTaskTcb;static StackType_t  s_xTaskStack[256];TaskHandle_t xHandle = xTaskCreateStatic(    vTaskCode, "task", 256, NULL, 1,    s_xTaskStack, &s_xTaskTcb);

本节要点：FreeRTOS选heap_4最通用，但优先静态分配才是嵌入式正道。

三、MMU与Linux内核分配器

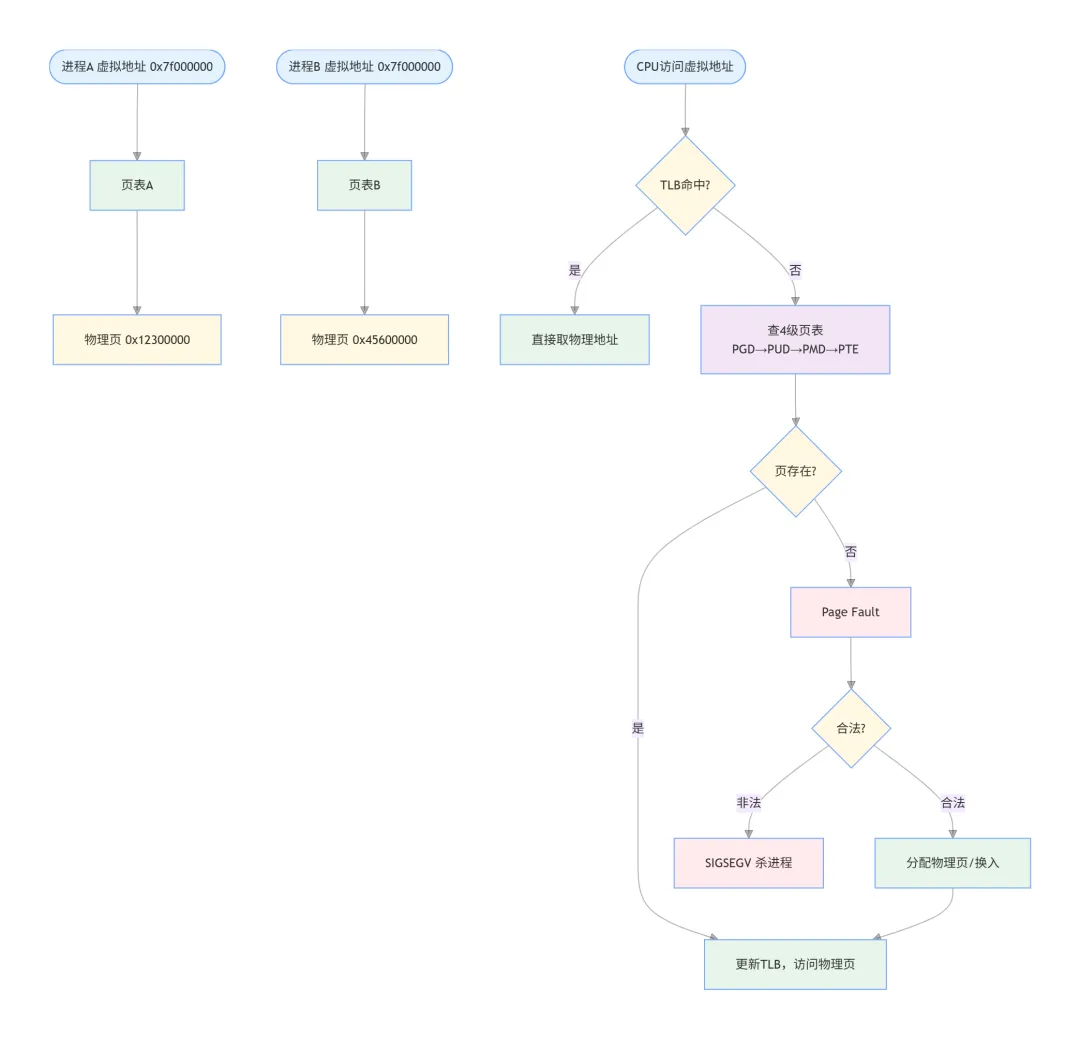

MMU在CPU和物理内存之间加了页表翻译——同一个虚拟地址在不同进程映射不同物理页，互不干扰：

x86_64用4级页表（PGD→PUD→PMD→PTE），每查一次4次内存访问，TLB缓存最近映射。缺页时CPU触发page fault——Major Fault从磁盘读，Minor Fault只改页表，非法访问发SIGSEGV杀进程：

Buddy系统：内核物理页分配器，只分配2^n × 页大小的块，相邻空闲块自动合并。优点防外部碎片+O(log n)，缺点内部碎片（申请8字节也分4KB页）。物理内存按Zone划分：ZONE_DMA（低16MB）、ZONE_DMA32（低4GB）、ZONE_NORMAL（内核直接映射）。嵌入式通常只有DMA32和NORMAL。

初始：256个连续空闲页（1MB） 分配100KB（需要32页：128KB的块）：   256页块 → 拆：128页 + 128页 → 分配出去 释放这128页：相邻128页块也空闲？→ 合并为256页块cat /proc/buddyinfo# Node 0, zone Normal  1000  500  200  50  10  5  2  1  0  0  0#                       ↑1页  ↑2页 ↑4页 ↑8页 ↑16页...

Slab/Slub：从Buddy拿一页切成同大小槽位，按size class分配。kmalloc(10)走kmalloc-32。三种状态：FULL（从Buddy要新页）、PARTIAL（优先分配）、EMPTY（可还给Buddy）：

cat /proc/slabinfo | head# slab_name         active_objs  num_objs  objsize  objperslab# task_struct           234       240       3264        10# kmalloc-32           1200       1280       32        128

vmalloc：物理碎片化时，在虚拟地址空间拼连续区域，零散4KB页通过页表映射成连续虚拟地址。代价：TLB条目多、访问慢、不能DMA。kmalloc给小内存（物理连续），vmalloc给大块（虚拟连续）：

void *p = kmalloc(256, GFP_KERNEL);    // 小内存，物理连续void *p = vmalloc(1024 * 1024);        // 大内存，虚拟连续// insmod加载.ko模块就是vmalloc——不需要物理连续

DMA与CMA：DMA设备看物理地址，要求缓冲区物理连续。dma_alloc_coherent()分配uncached缓冲区长期持有（环形缓冲区、描述符环）；dma_map_single()临时映射已有内存（网络skb、文件页缓存）。CMA启动时预留可迁移区域，平时借给普通页，驱动需要大连续物理内存时迁移走，兼顾日常利用率和DMA需求。

// 一致性DMAdma_addr_t dma_handle;void *cpu_addr = dma_alloc_coherent(dev, 4096, &dma_handle, GFP_KERNEL);// cpu_addr：CPU虚拟地址；dma_handle：DMA总线地址// 流式DMA映射dma_addr_t dma_handle = dma_map_single(dev, vaddr, size, DMA_TO_DEVICE);dma_unmap_single(dev, dma_handle, size, DMA_TO_DEVICE);

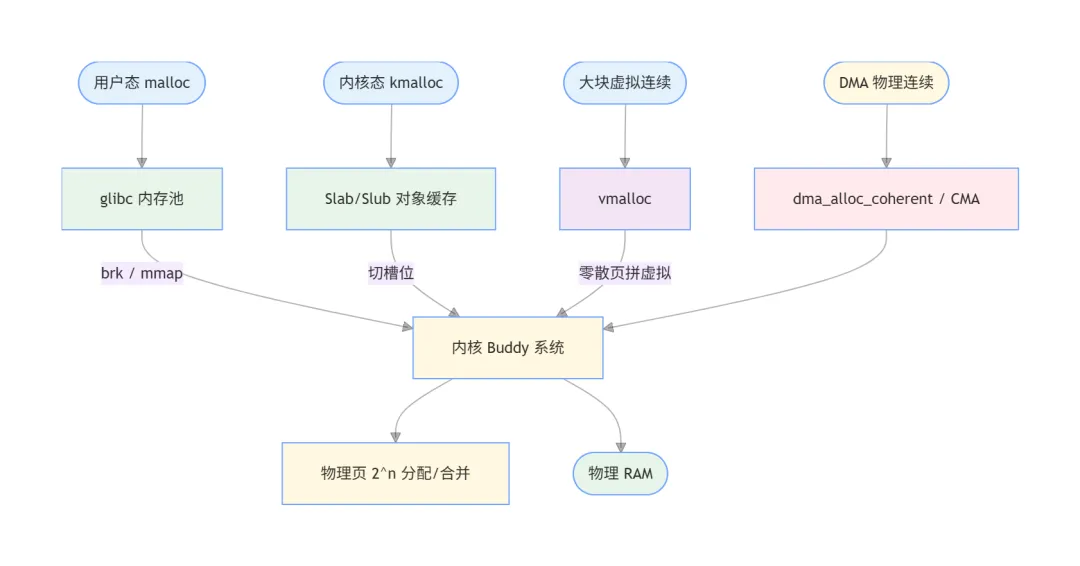

本节要点：MMU让虚拟地址掩盖物理碎片，Buddy管页、Slab管对象、vmalloc管大块、CMA管DMA，四层分工各管一摊。

四、用户态malloc glibc内存池

malloc(100)不走内核Buddy——先查glibc的freelist，有合适块直接返回不进内核。没有时：小内存（<128KB）走brk()扩展堆顶，大内存（≥128KB）走mmap()映射新区域，释放时munmap立刻还物理页：

// 小内存（< 128KB）：用 brk()p = malloc(1024);// → brk 往上挪 → glibc切一块给p// 大内存（≥ 128KB）：用 mmap()p = malloc(1024 * 1024);// → mmap 在虚拟地址空间找1MB空闲区域 → 映射物理页// 释放后 munmap 立刻还物理页给内核

glibc的freelist = 你手写内存池的next指针，只不过你的池从static uint8_t pool[SIZE]拿，glibc不够了找内核要。ASLR默认开启，每次启动地址随机偏移，阻止攻击者预测地址，调试需确定性时加nokaslr关闭。

本节要点：malloc先走用户态freelist，不够才进内核，glibc内存池本质就是你手写内存池的内核版。

五、全景对比与注意事项

本节要点：三层系统各有软肋——MCU怕越界无感知，RTOS怕碎片化，Linux怕OOM和泄漏。

六、总结 四层塔的分工

• MCU内存管理是设计阶段的事，画张静态分配表就完
• Linux内存管理是运行时基础设施，工具链完善但需理解层次
• kmalloc跟malloc不比速度——一个走Slab/物理连续，一个走glibc/虚拟连续
• 理解四层分工，在嵌入式和Linux之间切换

MCU用脑子管内存，Linux用工具看内存——内存管理的本质没变，变的是谁来扛碎片、谁来挡越界。
