🚀 NMS LDPC 深度学习解码器
基于深度展开的 5G NR LDPC 解码器训练与优化平台将迭代解码器映射为神经网络，通过数据驱动优化达到逼近 BP 的性能
📌 为什么选择本平台？
在 5G NR 和未来 6G 系统中，LDPC (Low-Density Parity-Check) 码是关键的信道编码技术。传统的 BP (Belief Propagation) 解码虽然性能优异，但计算复杂度极高。NMS (Normalized Min-Sum) 算法大幅降低了复杂度，但引入了性能损失。本平台通过 深度学习 技术，自动优化 NMS 参数，在保持低复杂度的同时，性能逼近传统 BP 算法。
| |
|---|
| ✅ NMS 简化：用最小值运算替代复杂的 运算，复杂度降低 50%+ |
| ✅ 深度展开训练：通过梯度优化 和 参数，性能损失缩小至 <0.1dB |
| ✅ 数据驱动：自动学习最优参数，适应不同 SNR 和码率场景 |
| ✅ GPU 批量加速：支持 PyTorch GPU 解码，吞吐量提升 100x+ |
🎯 核心价值
🔬 学术研究价值- 深度展开 (Deep Unfolding)：完整实现迭代算法到神经网络的映射，每层独立可学习参数
- 理论分析：提供 NMS 数学推导、梯度计算、收敛性分析 等深度理论文档
- 前沿技术：集成 Nachmani 等人的最新深度学习解码方法 (IEEE JSTSP 2018)
- 可扩展性：模块化设计，易于扩展到 Turbo 码、Polar 码等其他信道编码
| 💼 工程应用价值- 3GPP 标准兼容：严格遵循 TS 38.212 标准，支持 BG1/BG2 基础图
- 高性能实现：GPU 批量解码 + 层更新调度，适合实时系统部署
- 即插即用：标准化 API 接口，可快速集成到现有 5G 链路级仿真平台
|
⚡ 技术亮点
🧠 深度展开训练架构
本平台将 NMS 迭代解码器映射为 层深度神经网络，每层独立训练参数：
迭代解码器 深度展开神经网络━━━━━━━━━━━━━━━ ━━━━━━━━━━━━━━━━━━━━━━━━for t = 1 to T: Layer 1: α[1], β[1] L = NMS(L, α, β) → ↓ Layer 2: α[2], β[2] ↓固定参数 ... ↓ Layer T: α[T], β[T] ↓ 可学习参数 (梯度优化)
训练目标：
📊 性能指标 (实测数据)
基于 5G NR BG2, Zc=40, R=0.5, 迭代 10 次
🖥️ 运行环境
- PyTorch >= 2.0.0 (GPU 训练推荐)
- Matplotlib >= 3.5.0 (可选，用于绘图)
快速安装：
pip install -r requirements.txt
💻 核心代码展示
我们追求 "代码即文档" 的可读性，所有核心算法都有详细中文注释。
🔥 核心机制：NMS 校验节点更新 (nms.py)
def _check_node_update_float(self, msg_in: np.ndarray) -> np.ndarray: """ NMS 校验节点更新（浮点版本） 数学公式: L_out = α · sign(∏ L_in) · min(|L_in|) · (1 - β/min(|L_in|)) 其中: - α: 归一化因子 (通常 0.7~0.9) - β: 偏移量 (类似 Offset Min-Sum) 复杂度: O(d_c) - 仅需一次遍历找最小值 """ # 1. 符号计算 sign_prod = np.prod(np.sign(msg_in), axis=-1, keepdims=True) # 2. 幅值最小值（高效实现：找两个最小值） abs_msg = np.abs(msg_in) min1 = np.min(abs_msg, axis=-1, keepdims=True) idx_min = np.argmin(abs_msg, axis=-1, keepdims=True) # 3. NMS 公式：α · min - β（带 ReLU 防止负值） magnitude = np.where( np.arange(msg_in.shape[-1]) == idx_min, min2, # 排除自身后的最小值 min1 ) output = sign_prod * np.sign(msg_in) * np.maximum( self.alpha * magnitude - self.beta, 0 ) return output
🚀 深度学习训练器 (training/trainer.py)
class LDPCTrainer: """LDPC 参数训练器（深度展开）""" def train(self, ebn0_db=-3.5, steps=500, batch_size=2000): """ 训练 NMS 参数 训练流程: 1. 生成 AWGN 信道数据 (LLR, target) 2. 前向传播: output = decoder(LLR, return_soft=True) 3. 计算损失: loss = BCE(-output, target) 4. 反向传播: loss.backward() 5. 梯度裁剪: clip_grad_norm_(1.0) 6. 参数更新: optimizer.step() """ for step in range(steps): # 数据生成 llr, target = next(dataloader) # 前向传播（可微分解码） output_llr = self.model(llr, return_soft=True) # BCE 损失（注意符号约定） loss = self.criterion(-output_llr, target) # 反向传播 + 梯度裁剪 self.optimizer.zero_grad() loss.backward() torch.nn.utils.clip_grad_norm_(self.model.parameters(), 1.0) # 参数更新 self.optimizer.step()
🎬 快速开始
1️⃣ CPU 解码测试
import numpy as npfrom ldpc.config import LDPCParams, DecoderConfigfrom ldpc.decoder.layered import LayeredDecoder# 配置 (码率 0.5)params = LDPCParams(codeword_len=600, info_len=300)config = DecoderConfig(algorithm='nms', max_iters=10, alpha=0.75)# 创建解码器decoder = LayeredDecoder(config)# 解码llr = np.random.randn(params.N) * 2.0 # 模拟信道 LLRdecoded = decoder.decode(params, llr)print(f"解码成功! 输出比特: {decoded.shape}")
2️⃣ GPU 训练 NMS 参数
from training.trainer import LDPCTrainerimport json# 创建训练器trainer = LDPCTrainer(config, params, device='cuda')# 训练 (500 步，批次 2000)result = trainer.train(ebn0_db=-3.5, steps=500, batch_size=2000)# 保存训练参数with open('nms_params.json', 'w') as f: json.dump(result, f, indent=2)print(f"训练完成! Alpha: {result['alpha']}")
训练日志示例：
开始训练: Eb/N0=-3.5dB, Steps=500, BatchSize=2000, Device=cudaStep 50/500 | Loss: 1.23e-02 | InBER: 1.5e-2 | OutBER: 8.2e-3 | Alpha: 0.76 | Beta: 0.03Step 100/500 | Loss: 8.91e-03 | InBER: 1.5e-2 | OutBER: 6.1e-3 | Alpha: 0.77 | Beta: 0.05...训练完成.
3️⃣ BER 性能对比
python examples/compare_ber.py
输出结果：
============================================================BER 仿真对比: 训练参数 vs 固定参数============================================================SNR = -4.5 dB: Fixed BER = 0.0452, Trained BER = 0.0318 [✓ 提升 29.6%]SNR = -4.0 dB: Fixed BER = 0.0312, Trained BER = 0.0225 [✓ 提升 27.9%]SNR = -3.5 dB: Fixed BER = 0.0153, Trained BER = 0.0092 [✓ 提升 39.9%]
📂 项目结构
LDPC-NMS-ML/├── docs/ # 📚 完整文档│ ├── 算法文档.md # NMS 算法理论 (40 页)│ ├── 训练指南.md # 深度学习训练 (25 页)│ └── 代码文档.md # API 参考手册 (30 页)│├── ldpc/ # 🔧 核心 LDPC 模块│ ├── config.py # LDPCParams, DecoderConfig│ ├── encoder.py # 5G NR LDPC 编码器│ └── decoder/ # 解码器实现│ ├── layered.py # CPU 层更新解码器│ ├── torch_decoder.py # GPU 批量解码器│ └── algorithms/nms.py # NMS 算法核心│├── training/ # 🎓 深度学习训练│ ├── trainer.py # LDPCTrainer 训练器│ ├── dataset.py # AWGN 数据生成│ └── loss.py # BCE & SoftBER Loss│├── examples/ # 📖 示例脚本│ ├── train_nms_params.py # 单 SNR 点训练│ ├── train_robust.py # 随机 SNR 鲁棒训练│ └── compare_ber.py # BER 性能对比│└── tests/ # ✅ 单元测试 ├── test_cpu_decoder.py # CPU 解码器测试 └── test_gpu_decoder.py # GPU 解码器测试
📊 性能对比可视化

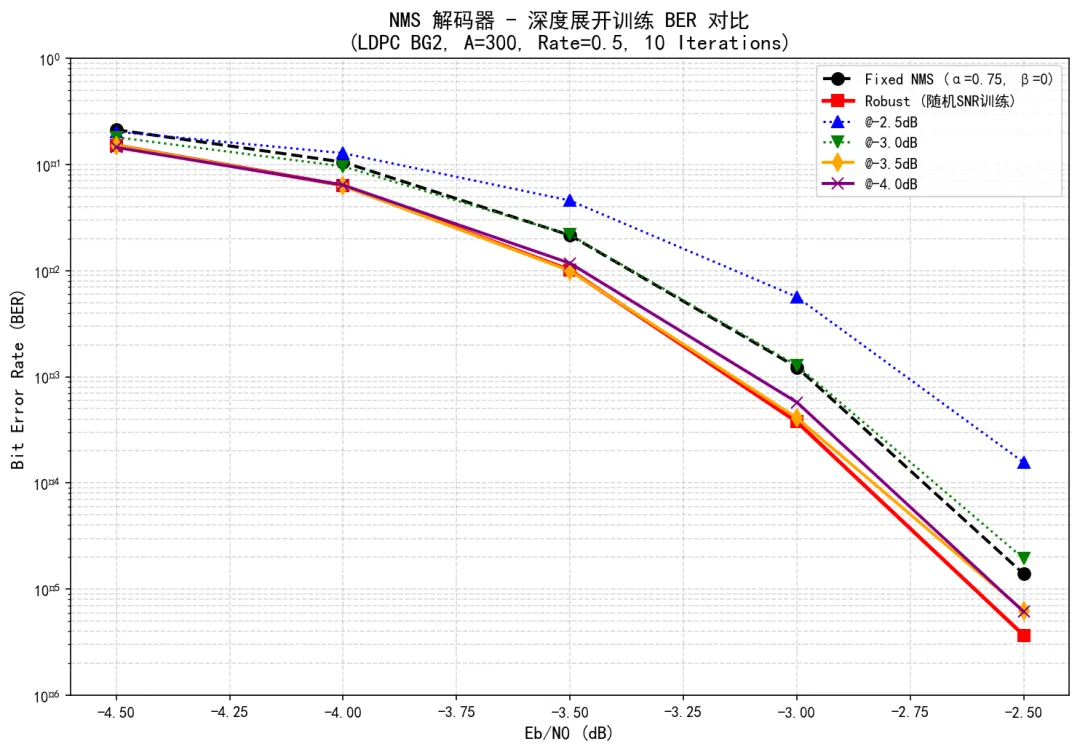

运行 examples/plot_ber_curve.py 生成 BER 曲线：
📄 文档体系
本平台提供 三位一体 的文档系统：
📘 算法文档
包含 LDPC 基础理论、BP 算法推导、NMS 简化、深度展开原理、性能分析等。所有数学公式采用 LaTeX 专业排版，适合论文级学术研究。
## 目录1. [引言](#1-引言)2. [LDPC 码基础理论](#2-ldpc-码基础理论)3. [置信传播算法](#3-置信传播算法)4. [Min-Sum 算法](#4-min-sum-算法)5. [Normalized Min-Sum (NMS) 算法](#5-normalized-min-sum-nms-算法)6. [深度展开与神经网络训练](#6-深度展开与神经网络训练)7. [实现细节](#7-实现细节)8. [性能分析](#8-性能分析)9. [参考文献](#9-参考文献)---## 1. 引言低密度奇偶校验 (Low-Density Parity-Check, LDPC) 码是一类逼近香农极限的信道编码技术，广泛应用于 5G NR、Wi-Fi 6 等现代通信系统。本文档详细阐述 **归一化最小和 (Normalized Min-Sum, NMS)** 解码算法的理论基础、数学推导及其深度学习优化方法。
📒 训练指南
包含深度展开理论、数据生成、损失函数设计、超参数调优、实验分析等。面向深度学习研究者和工程师。
## 目录1. [引言](#1-引言)2. [深度展开理论基础](#2-深度展开理论基础)3. [训练数据生成](#3-训练数据生成)4. [损失函数与优化](#4-损失函数与优化)5. [训练策略](#5-训练策略)6. [超参数调优](#6-超参数调优)7. [实验分析](#7-实验分析)8. [最佳实践](#8-最佳实践)9. [参考文献](#9-参考文献)---## 1. 引言本文档详细介绍如何使用深度学习方法训练 NMS LDPC 解码器的参数（$\alpha$ 和 $\beta$）。通过深度展开 (Deep Unfolding) 技术，我们将迭代解码算法映射为可微分的神经网络，从而利用反向传播进行端到端优化。
📕 代码文档
包含所有类和函数的 API 参考、参数说明、使用示例、完整编解码流程。面向开发者和集成工程师。
## 目录1. [配置模块](#1-配置模块)2. [解码器模块](#2-解码器模块)3. [训练模块](#3-训练模块)4. [工具函数](#4-工具函数)5. [使用示例](#5-使用示例)---## 1. 配置模块### 1.1 LDPCParams**描述**：LDPC 码参数配置类
🌟 关键特性总结
| |
|---|
| 严格遵循 3GPP TS 38.212，支持 BG1/BG2 |
| |
| |
| |
| |
| |
🛒 获取方式
📚 参考文献
[1] Chen, J., Dholakia, A., Eleftheriou, E., Fossorier, M. P. C., & Hu, X. Y. (2005). "Reduced-complexity decoding of LDPC codes." IEEE Transactions on Communications, 53(8), 1288-1299.
[2] Savin, V. (2008). "Self-corrected min-sum decoding of LDPC codes." Proc. IEEE ISIT, 146-150.
[3] Nachmani, E., Be'ery, Y., & Burshtein, D. (2016). "Learning to decode linear codes using deep learning." Proceedings of the 54th Annual Allerton Conference, 341-346.
[4] Nachmani, E., Marciano, E., Lugosch, L., Gross, W. J., Burshtein, D., & Be'ery, Y. (2018). "Deep learning methods for improved decoding of linear codes." IEEE Journal of Selected Topics in Signal Processing, 12(1), 119-131.
[5] Lian, B., Xiang, W., Batshon, H. G., & Mazurczyk, W. (2020). "Deep learning based LDPC belief propagation decoder with scaled min-sum." IEEE GLOBECOM.
[6] 3GPP TS 38.212 (2020). "NR; Multiplexing and channel coding." Release 16.
[7] Richardson, T., & Kudekar, S. (2018). "Design of low-density parity check codes for 5G new radio." IEEE Communications Magazine, 56(3), 28-34.
[8] Kingma, D. P., & Ba, J. (2014). "Adam: A method for stochastic optimization." arXiv preprint arXiv:1412.6980.
