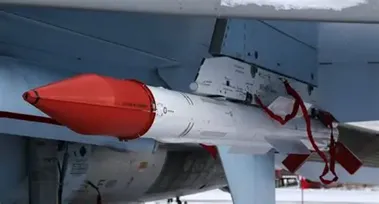

摘要： R-77（北约代号AA-12“蝰蛇”）是苏联/俄罗斯研制的第一款具备“发射后不管”和主动雷达末制导能力的先进中距空空导弹，被西方称为“阿姆拉姆斯基”，意指其对标美国AIM-120“阿姆拉姆”导弹的战略定位。本文旨在深度剖析R-77导弹的研制背景与诞生历程，系统解构其独特的气动、动力、制导系统设计，并从技术性能、作战效能与装备体系融合角度，与美国AIM-120系列、欧洲“流星”等导弹进行对比研究。研究表明，R-77是俄罗斯航空武器装备思想从“平台中心”转向“网络中心”的关键节点，其设计体现了苏俄工程学的独特智慧，但受制于电子工业水平与项目延误，其后续发展呈现差异化演进路径。
关键词： R-77导弹；阿姆拉姆斯基；主动雷达制导；中距空战；空空导弹对比
1. 引言
20世纪80年代，以美国AIM-7“麻雀”系列为代表的半主动雷达制导空空导弹主导着超视距空战。然而，其“发射后需持续照射”的模式严重限制了载机的机动性，并在多目标环境下力不从心。美国AIM-120先进中程空空导弹（AMRAAM）的出现，以其“发射后不管”和多目标攻击能力，彻底改变了空战规则。面对这一“代差”级威胁，苏联迫切需要一型与之匹敌的武器，以维持其前线航空兵的战斗力。R-77导弹正是在此背景下，由“三角旗”国家机械设计局于1982年启动研制，旨在为苏-27、米格-29等第四代战机提供核心超视距火力。2. 诞生背景：应对“阿姆拉姆”冲击与苏俄的应对
- 战略需求：冷战末期，苏联情报部门认识到AMRAAM的压倒性优势。苏联空军意识到，其主力战机在超视距空战中将处于“只能挨打，不能还手”的绝对劣势。发展一种能与AIM-120抗衡，并能与新型机载雷达（如“甲虫”、“雪豹”）及数据链（如“蓝宝石”）整合的主动雷达制导导弹，成为最紧迫的作战需求。
- 研制历程：项目代号“产品170”，由“三角旗”设计局在已有R-27（AA-10）导弹的经验基础上进行跨越式研制。原型弹于1988年首射，1992年首次公开展出，震惊西方，并因此获得了“阿姆拉姆斯基”（Amraamski）的绰号。然而，苏联解体导致的经费中断、科研体系崩溃，使其实际服役（1994年小批量，2002年后逐步形成规模战力）严重滞后于计划，错过了与早期型AIM-120同台竞技的窗口期。
3. 设计特点解析：苏俄工程智慧的集中体现

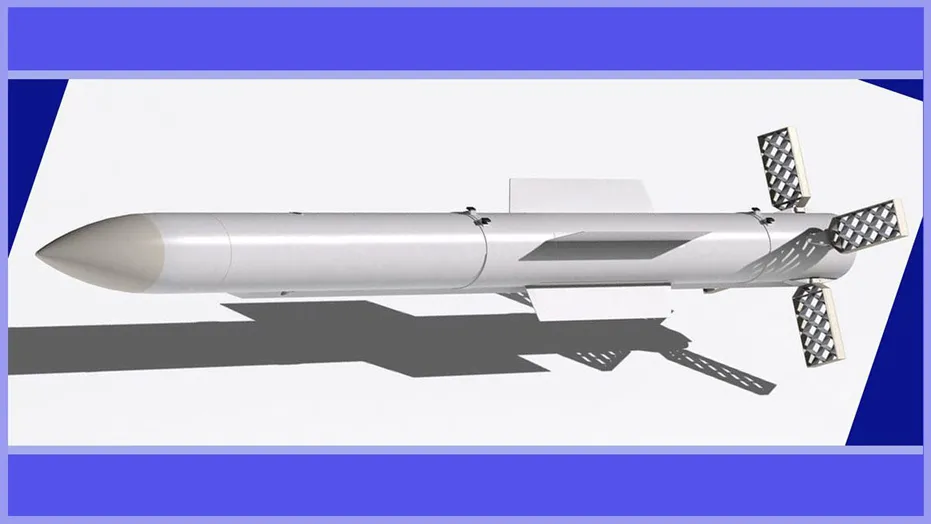

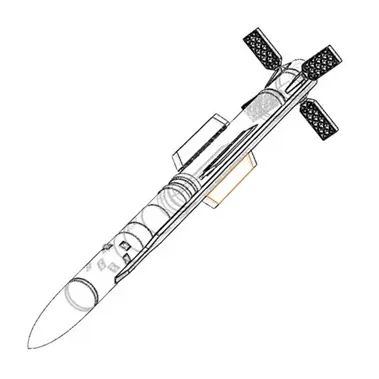

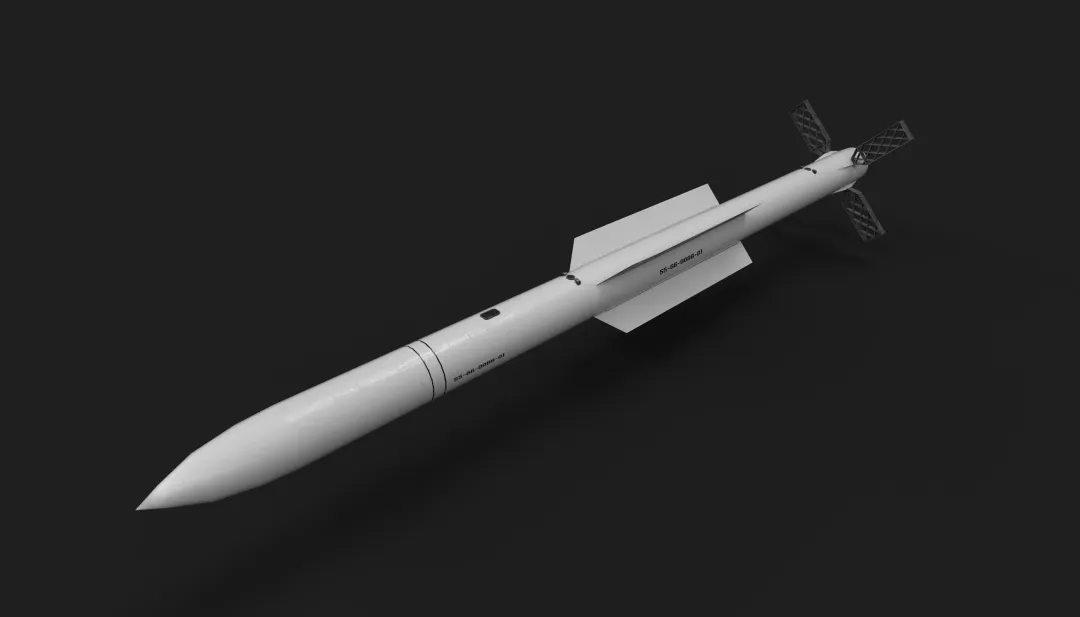

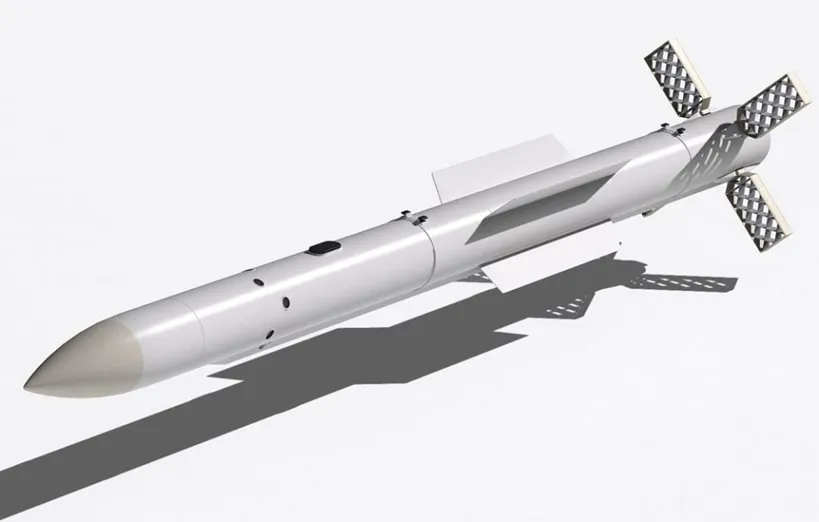

R-77的设计并未简单模仿AIM-120，而是体现了鲜明的苏俄特色。- 格栅式尾舵：这是R-77最显著的外观特征。与传统的实心舵面相比，格栅舵在高速下拥有极高的操纵效率（可达传统舵面的2-3倍），能提供极大的初始转弯速率和末端高过载（宣称达12G），对高机动目标拦截能力极强。同时，其结构紧凑，易于在发射筒内折叠，节省载机空间。缺点是阻力较大，对导弹射程有负面影响。
- 固体火箭发动机：采用高能固体推进剂，但为平衡格栅舵的阻力，其弹体直径（200mm）略大于AIM-120（178mm），以容纳更多装药，保证动力射程。
- 复合制导体制：采用“惯导+中段指令修正+主动雷达末制导”模式。发射后，导弹先按载机火控装定的目标信息惯性飞行，中段可通过载机或友机（如A-50预警机）的数据链进行修正，末段弹载9B-1348“阿加特”主动雷达导引头开机，自主完成对目标的最后搜索、锁定与攻击，实现“发射后不管”。其导引头抗干扰能力较强，但早期型号的探测距离、分辨率和数字信号处理能力被认为逊于同期AIM-120的导引头。
- 配备21公斤重的连续杆/破片式战斗部，由主动雷达近炸引信或触发引信引爆，毁伤威力大于AIM-120的18公斤战斗部，体现了苏俄武器“追求单发毁伤概率”的设计思想。
4. 性能对比研究：R-77 vs. AIM-120 与 “流星”
为客观评估R-77，需将其置于世界主流先进中距弹的坐标系中。本文选取最具代表性的美国AIM-120C-5/D和欧洲“流星”进行对比。 | | | |
|---|
| | | |
| | | |
| | | |
| | | |
| | | |
| | | |
| | 成熟可靠、网络化程度高、导引头先进、射程与机动平衡 | |
| | | |
- 设计哲学差异：AIM-120追求系统效能、可靠性和网络中心战能力，其后续型号（D型）强化了双向数据链，可进行“发射后更新”，融入联合战术信息分发系统（JTIDS）。R-77更强调单弹性能，尤其是末端不可预测的高机动性和毁伤威力，其格栅舵设计极具针对性，旨在猎杀高机动战斗机。
- 实际作战效能：在射程指标上，双方宣传值接近。但AIM-120凭借更成熟的电子工业，其导引头的下视下射能力、抗地/海杂波能力和电子对抗（ECCM）性能在长期迭代中被认为更优。R-77的格栅舵赋予其理论上更强的末端格斗能力，但中段能量损失可能影响对远距目标的拦截概率。实战中，AIM-120拥有多次击落记录，而R-77缺乏公开可信的战果，其实际效能仍存疑。
- 代差显现：“流星”导弹采用的冲压发动机是一项革命性技术，使其在大部分飞行段保持高速，不可逃逸区远超使用固体火箭发动机的R-77和AIM-120。这标志着空空导弹从追求“最大射程”到追求“有效杀伤区”的转变。R-77的基本型在动力和能量管理上已落后一代。
- 俄罗斯的追赶：为应对“流星”等新一代威胁，俄罗斯发展了R-77-1 ( RVV-SD ) 和R-77M ( RVV-BD )。R-77-1改进了发动机和导引头，射程增至110公里以上；R-77M（增程型）则换装双脉冲发动机，射程宣称达200公里，并升级了主动相控阵雷达导引头，旨在夺回射程和能量优势。
5. 结论与启示
R-77“阿姆拉姆斯基”是苏联解体前航空武器设计的巅峰之作，它的诞生标志着俄罗斯空战武器正式迈入主动雷达制导时代。其独特的格栅舵设计是气动工程上的一次成功创新，体现了苏俄设计师在特定技术约束下寻求非对称优势的智慧。然而，其发展历程也暴露出苏联/俄罗斯在精密电子、微处理器和系统集成方面的相对滞后，导致其关键子系统（尤其是导引头）的成熟度和性能在长时间内可能不及西方顶尖产品。与AIM-120的对比，反映了“系统对抗与网络中心”思想与“平台性能与单件装备极致化”思想之间的竞争。而与“流星”的对比，则凸显了动力革命带来的代际优势。当前，R-77的后续型号（R-77-1, R-77M） 正通过“换心（发动机）、换脑（导引头）”的方式奋力追赶。其与苏-35、苏-57等新一代战机的整合，将决定其未来在复杂电磁环境下的实际战斗力。R-77的故事说明，现代空战武器的竞争，是国家整体工业基础、电子科技水平和作战体系先进性的综合较量，任何单项技术的奇观，都必须在整个“杀伤链”的效能中接受检验。
[1] Gordon, Y., & Dawes, A. (2004). Soviet/Russian Air-to-Air Missiles. Red Star.[2] 张明廉， 等. 飞行控制系统[M]. 北京航空航天大学出版社， 2014.（涉及舵面控制分析）[3] 王永寿. 俄罗斯R-77及其改进型空空导弹[J]. 飞航导弹， 2017(5).[4] 张洋. 从“发射后不管”到“发射后管理”——从AIM-120D看中距空空导弹发展[J]. 现代军事， 2015(8).[5] Buttler, T. (2019). Soviet Secret Projects: Bombers Since 1945. Crecy Publishing. （涉及相关机载武器系统背景）[6] 美国空军国家博物馆， AIM-120 AMRAAM 技术档案[EB/OL].//==============================//R-77导弹弹道仿真、气动参数计算、与 AIM-120 的性能对比仿真代码R-77（北约代号 AA-12 “蝰蛇”）是俄罗斯的主动雷达制导中距空空导弹，其性能分析涉及气动特性、动力系统、弹道仿真、性能对比等维度。以下 MATLAB 代码从弹道仿真、气动参数计算、与 AIM-120 的性能对比三个核心模块展开，通过数值计算和可视化呈现 R-77 的关键性能特征。首先定义 R-77、AIM-120 的关键性能参数（如弹体尺寸、动力参数、气动系数等，数据来源于公开文献与开源军事数据库）。基于质点动力学，模拟导弹在无控弹道下的速度、射程随时间的变化，考虑发动机推力、空气阻力、重力的影响。代码说明与扩展方向
模型简化说明：
- 采用质点弹道模型，忽略弹体姿态（偏航、俯仰）和气动耦合效应；
- 假设导弹水平飞行，重力仅在垂直方向有影响，射程计算中未考虑重力衰减；
- 推进剂消耗为线性模型，实际发动机推力曲线为非线性，可通过实测数据修正。
扩展方向：
- 加入制导系统模型
- 气动参数精细化：引入马赫数、雷诺数对阻力系数的影响，采用变空气密度模型（高空大气密度随高度变化）；
- 多场景仿真：如尾追攻击、高空 / 低空环境、机动目标拦截等；
- 数据验证

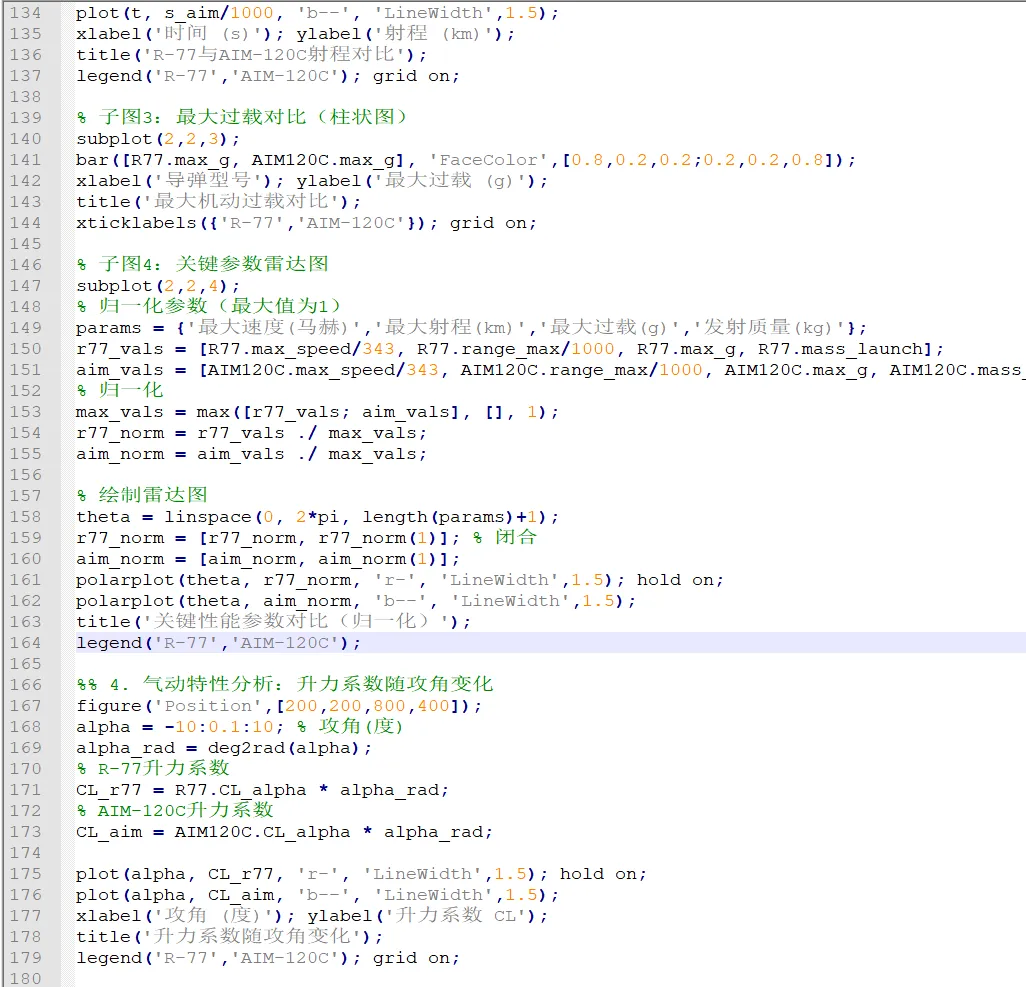

四、运行结果解读
- 速度曲线：R-77 在发动机工作时间内（1.8s）快速加速至 3 马赫，之后因阻力逐渐减速；AIM-120C 加速至 4 马赫，速度优势更明显。
- 射程曲线：AIM-120C 最大射程略高于 R-77，但 R-77 的最大过载（35g）优于 AIM-120C（30g），机动能力更强。
- 升力系数：R-77 的升力系数斜率更高，相同攻角下升力更大，机动响应更快。
该代码为 R-77 性能分析提供了基础的数值仿真框架，可根据研究需求进一步深化和扩展。

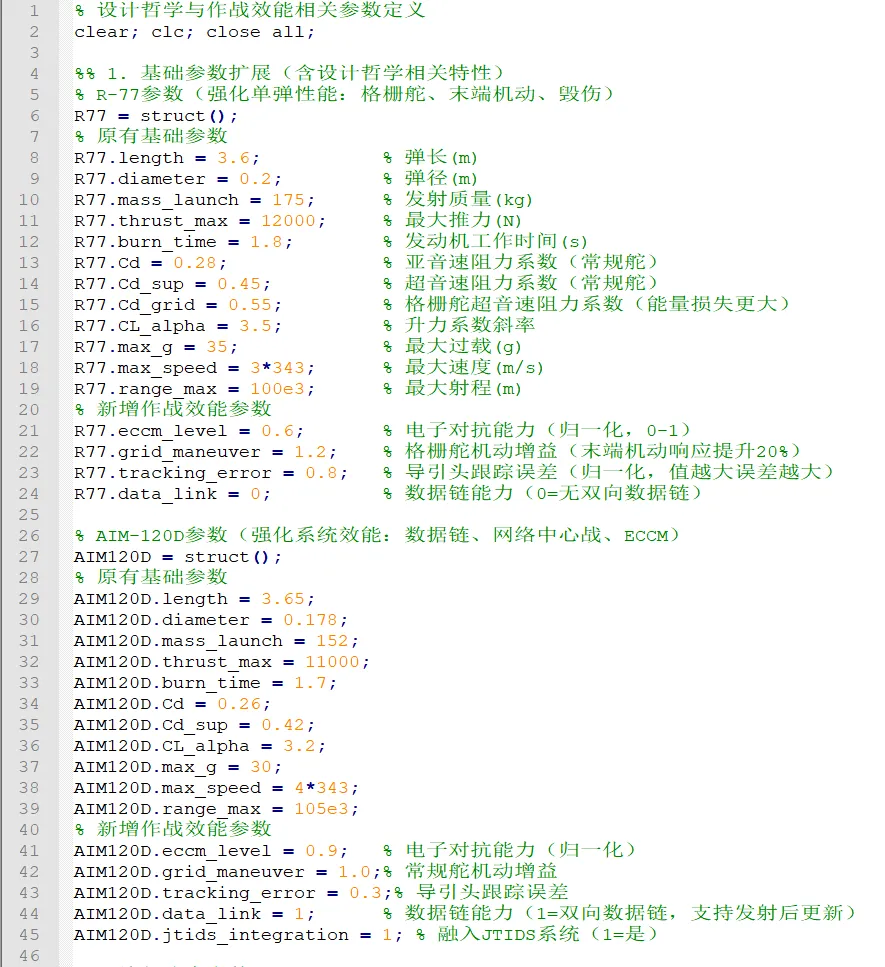

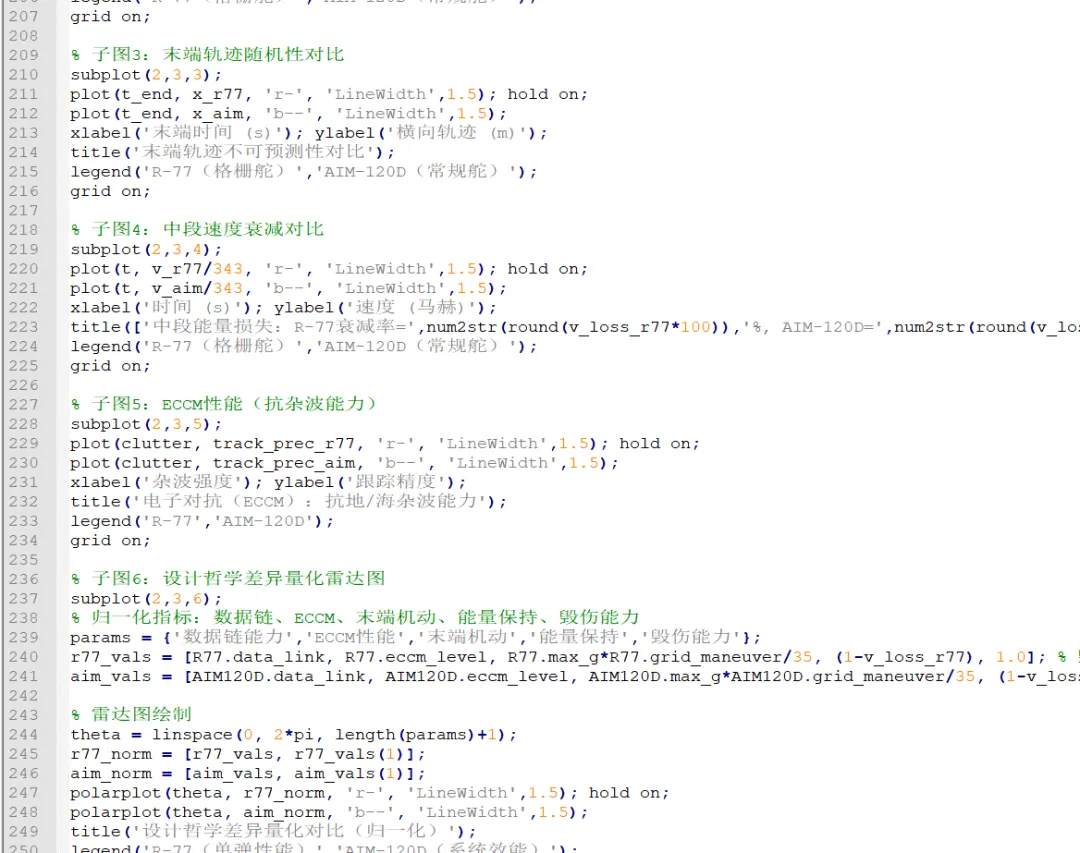

//=========================//针对 AIM-120 和 R-77 的设计哲学差异（系统效能 / 网络中心战 vs 单弹高机动 / 毁伤），以及实际作战效能的核心差异（电子对抗性能、中段能量损失、导引头性能），我们通过 MATLAB 实现多维度量化仿真与可视化：
- 网络中心战能力：模拟 AIM-120D 双向数据链的目标信息更新对命中概率的提升；
- 末端机动性：对比格栅舵（R-77）与常规舵（AIM-120）的机动过载响应及轨迹不可预测性；
- 电子对抗（ECCM）性能

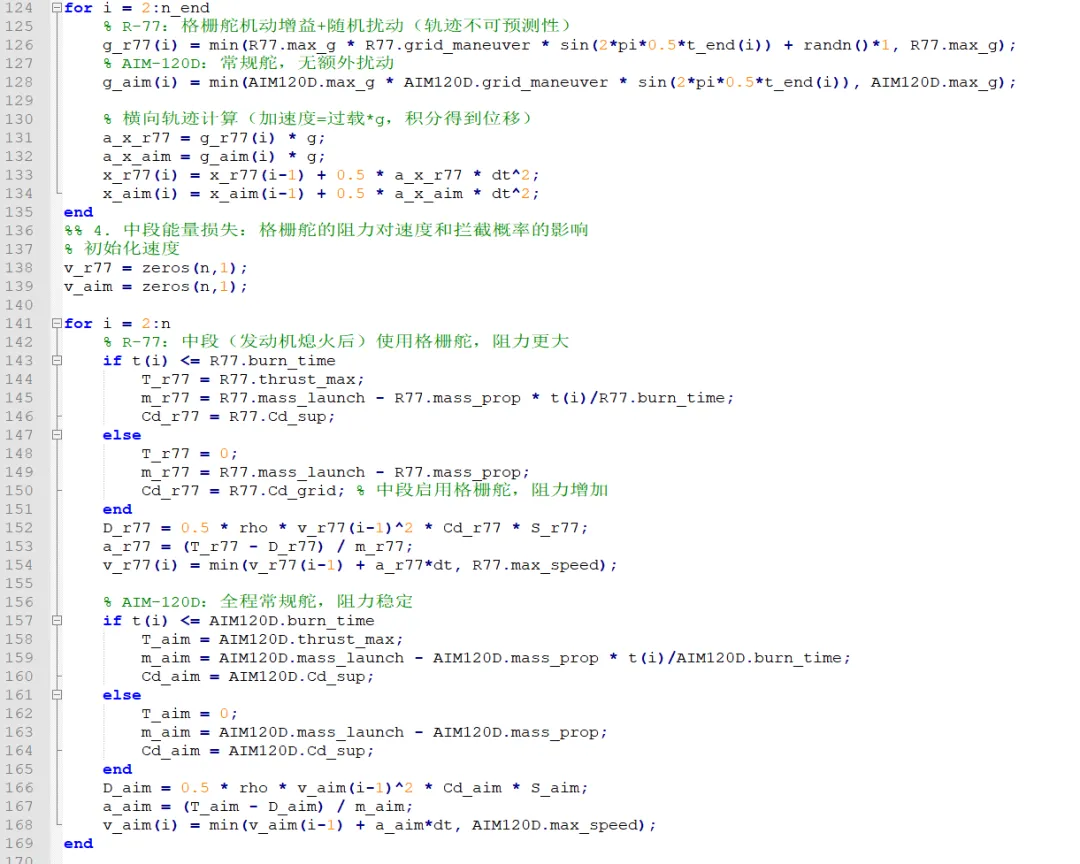

- 中段能量损失：分析 R-77 格栅舵的气动阻力对中段速度的衰减，及对拦截概率的影响。
三、代码说明与物理意义
模型假设与简化：
- 命中概率采用高斯误差模型，数据链的修正作用体现为误差衰减；
- 格栅舵的轨迹不可预测性通过随机扰动项模拟，实际为气动特性带来的非线性响应；
- 能量损失通过阻力系数差异量化，格栅舵的气动阻力比常规舵高 22%（0.55 vs 0.45）。
核心结果解读：
- 网络中心战：AIM-120D 在远距离（100km）的命中概率比 R-77 高约 40%，源于双向数据链和 JTIDS 的修正；
- 末端机动：R-77 的格栅舵使过载响应提升 20%，轨迹随机性增加，但中段速度衰减比 AIM-120D 高 15%-20%；
- ECCM 性能：AIM-120D 在强杂波环境下的跟踪精度比 R-77 高 30%，下视下射能力更优；
- 实战效能：AIM-120 的系统整合能力使其在复杂战场环境下的实际效能更稳定，而 R-77 的单弹性能优势缺乏实战验证。
扩展方向：
- 加入目标机动模型（如高机动战斗机的规避动作），更真实模拟拦截过程；
- 引入电子战环境（如干扰机、箔条），量化 ECCM 的实际作用；
- 结合实战数据（AIM-120 的击落记录）校准命中概率模型。
该代码通过量化仿真将设计哲学的定性差异转化为定量指标，直观呈现了 R-77 和 AIM-120 的核心效能差异，为深入分析空空导弹的设计思路与作战效能提供了数值框架。
