嵌入式Linux是如何统一处理中断的多级级联的?

大家好，我是情报小哥~

在如今的SoC（片上系统）设计中，中断控制器往往呈现多级级联的复杂拓扑结构。Linux内核通过引入IRQ Domain抽象层，实现了对异构中断控制器的统一管理和中断号的透明映射。下面我带大家一起看看linux是如何优雅地处理从简单控制器到复杂多级级联的中断系统的。

一、中断控制器级联的现实需求

1.1 SoC中断拓扑的复杂性

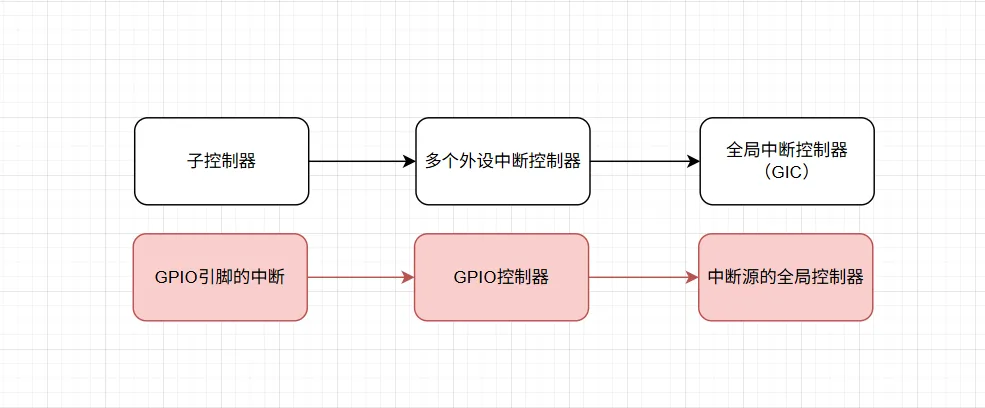

现代SoC通常包含多个中断控制器，形成树形或层级的拓扑结构。典型的架构包括：

• 一个全局中断控制器（GIC）作为根节点
• 多个外设中断控制器（如GPIO、I2C、SPI控制器）作为子节点
• 子控制器可能进一步级联更细粒度的中断源

例如，一个支持32个中断源的全局控制器中，其中4个中断号被分配给4个GPIO控制器，每个GPIO控制器又管理32个GPIO引脚的中断。这种层级关系要求软件框架能够高效管理中断的传播和处理。

1.2 中断号的层级映射问题

在这种级联结构中，中断号呈现双重映射特性：

• 第一级映射：子控制器在父控制器中的中断号（如GPIO控制器1占用全局中断号28）
• 第二级映射：子控制器内部中断源的本地编号（如gpio0_0在GPIO控制器1中的编号为0）
• 系统全局映射：Linux内核需要为所有中断源分配唯一的虚拟中断号（virtual IRQ）

二、IRQ Domain：中断控制器的软件抽象

2.1 Domain的核心概念

IRQ Domain是Linux内核为每个中断控制器创建的软件抽象，主要职责包括：

• 管理硬件中断号（hwirq）到虚拟中断号（virq）的映射关系
• 提供中断控制器的操作函数集（irq_chip）
• 维护中断控制器的拓扑连接信息

中断号就像学生的全校学号，通过“年级→班级→座位”的层级映射，最终每个中断源都有一个统一的编号，设备只需知道这个最终编号就能申请中断。

2.2 Domain的创建与初始化

中断控制器驱动在初始化阶段创建并注册自己的IRQ Domain：

struct irq_domain *irq_domain_add_linear(struct device_node *of_node,unsignedint size,const struct irq_domain_ops *ops,void *host_data);

参数解析：

• of_node：设备树节点，描述控制器的硬件信息
• size：该控制器管理的中断源数量
• ops：Domain操作函数集，实现映射、转换等核心功能
• host_data：指向控制器私有数据的指针

2.3 三种映射策略

内核提供多种映射策略，以适应不同硬件架构：

线性映射使用数组，树形映射使用radix树。线性映射的查找速度是O(1)，而树形映射的查找速度是O(log n)。因此，对于连续且数量固定的中断控制器，通常使用线性映射。

但是，如果中断控制器的中断号是稀疏的（即不是连续分配），那么线性映射会造成内存浪费，此时树形映射更合适。

// 1. 线性映射：适用于固定、连续的中断号范围struct irq_domain *irq_domain_add_linear(...);// 2. 树形映射：适用于稀疏、非连续的中断号struct irq_domain *irq_domain_add_tree(...);// 3. 传统映射：向后兼容旧式驱动程序struct irq_domain *irq_domain_add_legacy(...);

三、中断号映射机制详解

3.1 映射的建立过程

当设备通过设备树描述中断连接关系时，内核自动建立映射：

// 设备树示例gpio2: gpio-controller@48051000 {    compatible = "ti,omap4-gpio";    interrupt-parent = <&gic>;      // 父控制器为GIC    interrupts = <29 IRQ_TYPE_LEVEL_HIGH>;  // 在GIC中使用29号中断    gpio-controller;    #gpio-cells = <2>;};my_device {    compatible = "vendor,my-device";    interrupt-parent = <&gpio2>;    // 连接到GPIO控制器2    interrupts = <0 IRQ_TYPE_EDGE_RISING>;  // 使用GPIO2的第0个引脚};

内核解析过程：

1. 为gpio2创建IRQ Domain，管理32个中断源
2. 建立GIC中断号29与gpio2 Domain的关联
3. 为my_device分配虚拟中断号：hwirq 0 → virq 64
4. 建立gpio2 Domain中hwirq 0到virq 64的映射

3.2 映射数据结构

内核通过以下关键数据结构维护映射关系：

structirq_domain {structlist_headlink;// 全局Domain链表conststructirq_domain_ops *ops;// 映射操作函数void *host_data;                 // 控制器私有数据unsignedint flags;              // Domain特性标志int mapcount;                    // 当前映射数量/* 线性映射专用字段 */unsignedint linear_revmap[];    // 硬件中断号到虚拟中断号的查找表};structirq_data {structirq_chip *chip;// 硬件操作函数集structirq_domain *domain;// 所属Domainunsignedint hwirq;              // 硬件中断号unsignedint irq;                // 虚拟中断号    ...};

四、中断处理流程分析

4.1 中断触发与传播

当中断发生时，硬件处理流程：

和软件的协同处理流程如下：

4.2 级联中断处理函数

每个子中断控制器需要注册级联处理函数：

staticvoidgpio_irq_handler(struct irq_desc *desc){structirq_domain *domain = irq_desc_get_handler_data(desc);structgpio_ctrl *ctrl = gpio_domain_get_host_data(domain);unsignedlong pending;// 读取中断状态寄存器    pending = readl(ctrl->base + INT_STATUS_OFFSET);// 处理每个触发的中断    for_each_set_bit(hwirq, &pending, 32) {// 关键步骤：硬件中断号到虚拟中断号的转换        virq = irq_find_mapping(domain, hwirq);if (virq) {// 调用通用中断处理框架            generic_handle_irq(virq);        }    }// 可选：向父控制器发送EOIif (desc->irq_data.chip->irq_eoi)        desc->irq_data.chip->irq_eoi(&desc->irq_data);}

4.3 中断控制器的注册与连接

完整的中断控制器初始化流程：

staticintgpio_interrupt_probe(struct platform_device *pdev){structdevice_node *np = pdev->dev.of_node;structgpio_ctrl *ctrl;int parent_irq, ret;// 1. 分配控制器数据结构    ctrl = devm_kzalloc(&pdev->dev, sizeof(*ctrl), GFP_KERNEL);// 2. 创建IRQ Domain    ctrl->domain = irq_domain_add_linear(np, 32,                                          &gpio_irq_domain_ops, ctrl);// 3. 获取父中断号    parent_irq = irq_of_parse_and_map(np, 0);// 4. 注册级联处理函数    irq_set_chained_handler_and_data(parent_irq,                                      gpio_irq_handler,                                      ctrl->domain);// 5. 配置硬件中断控制器    gpio_hw_init(ctrl);return0;}

五、设备驱动程序的中断使用接口

5.1 透明的中断申请机制

设备驱动程序无需关心中断控制器的级联细节：

staticintmy_device_probe(struct platform_device *pdev){structdevice *dev = &pdev->dev;int irq, ret;// 自动完成中断号映射    irq = platform_get_irq(pdev, 0);  // 返回映射后的虚拟中断号// 申请中断处理函数    ret = devm_request_irq(dev, irq, my_device_isr,                          IRQF_TRIGGER_RISING | IRQF_ONESHOT,                          dev_name(dev), priv);return ret;}

5.2 中断处理函数的执行上下文

当中断最终分发到设备驱动时：

staticirqreturn_tmy_device_isr(int irq, void *dev_id){structmy_device *dev = dev_id;// 1. 读取设备状态寄存器    u32 status = readl(dev->regs + STATUS_REG);// 2. 处理中断事件if (status & DATA_READY_MASK) {// 处理数据就绪事件        process_data(dev);    }// 3. 清除中断标志    writel(status, dev->regs + STATUS_REG);return IRQ_HANDLED;}

Linux内核的IRQ Domain机制通过软件抽象，成功解决了硬件中断控制器级联带来的复杂性。
