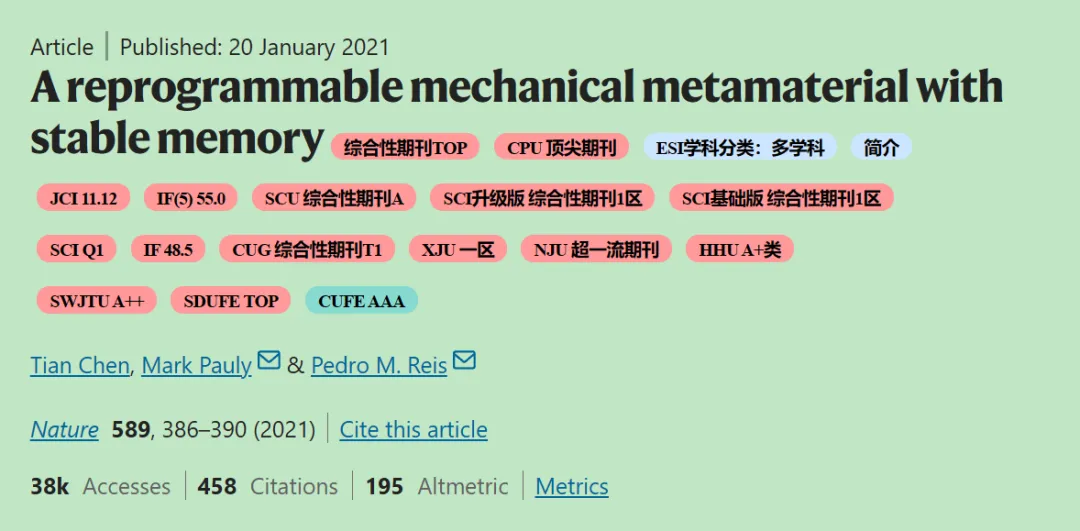

2021【研究】一种具有稳定记忆的可编程机械超材料

全文速览

一、研究背景

传统机械超材料通过其几何结构设计实现特定的力学性能（如负泊松比、形状变换等），但一旦制备完成，其功能便固定，无法更改。尽管已有研究试图在制备后调整材料性能，但尚未实现类似数字存储器（如硬盘）的实时、独立单元读写与稳定记忆能力。本研究旨在突破这一限制，开发一种能够像数字比特一样进行编程、存储和读取的机械超材料，实现力学性能的按需重编程。

二、研究方法

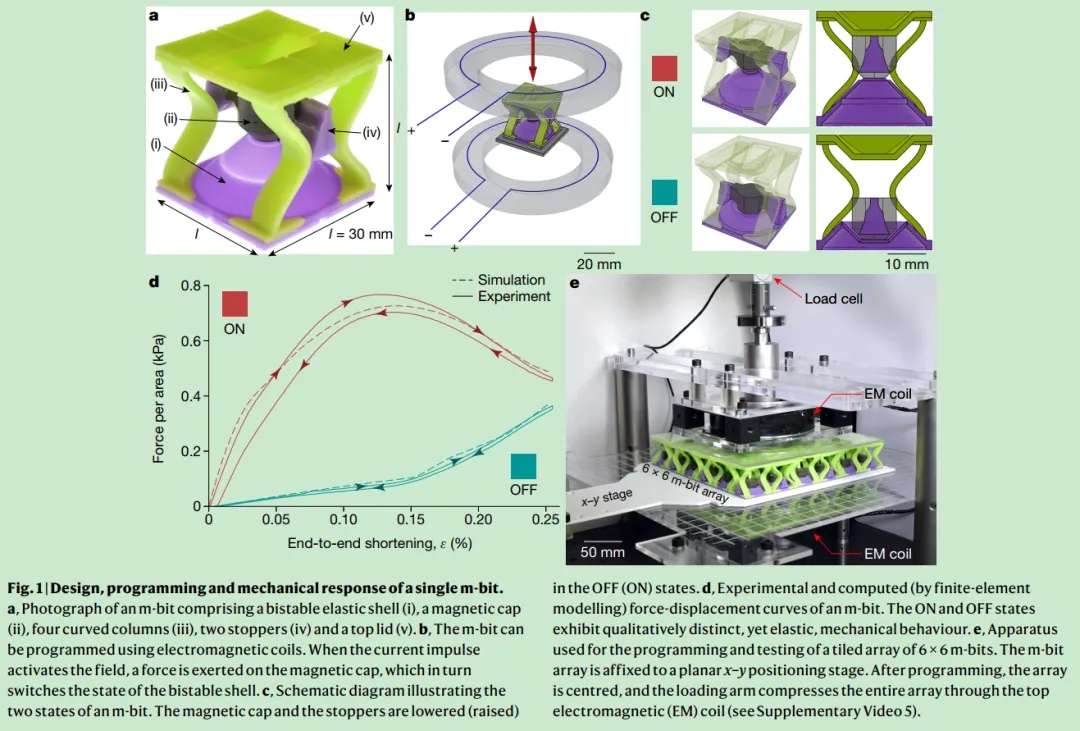

1. 设计“机械比特”（m-bits）：

• 每个 m-bit 为立方体单元，由双稳态弹性锥壳、磁性帽、弧形柱、限位器和顶盖组成。

• 双稳态壳具有两个几何稳定状态（ON/OFF），通过磁力驱动实现状态切换。

• 磁性帽由含有钕铁硼颗粒的硅胶复合材料制成，可通过外部电磁线圈驱动。

2. 编程与读取机制：

• 使用一对电磁线圈产生梯度磁场，驱动磁性帽移动，触发双稳态壳的“快速翻转”，实现状态切换。

• 通过霍尔传感器检测每个 m-bit 的磁场强度，实现非接触式状态读取。

3. 力学性能测试：

• 对单个 m-bit 及 6×6 阵列进行压缩测试，分析其刚度、强度和应变能密度。

• 通过有限元模拟验证设计，并进行参数化研究优化结构。

4. 系统集成与验证：

• 实现 m-bits 的平面阵列化组装，并开发集成编程与测试平台。

• 验证阵列力学性能与编程状态（ON/OFF 比例）之间的线性可控关系。

三、研究意义

• 材料智能化：首次实现机械超材料的实时、可逆、单元级编程，推动材料从“静态功能”向“动态可编程”转变。

• 多功能集成：同一材料可通过编程实现不同力学行为（如刚度可调、能量吸收可控），适用于自适应结构、软体机器人、可穿戴设备等领域。

• 存储与传感一体化：材料本身可作为机械存储器，存储二进制信息，并可通过力学响应或磁信号读取，兼具结构功能与信息功能。

• 为新一代智能材料提供范式：该设计框架可扩展至其他物理性能调控，如声学、热学、电磁学等，推动“可编程物质”的发展。

四、创新点

1. 提出“机械比特”概念：首次将数字存储中的“比特”概念引入机械超材料，实现每个单元的独立、稳定、可逆编程。

2. 磁驱动非接触编程：利用磁场实现远程、非接触式状态切换，避免机械连接或复杂驱动系统。

3. 双稳态结构设计：通过双稳态壳与弧形柱的耦合设计，实现 ON/OFF 状态间力学性能的量级差异。

4. 可扩展阵列系统：单元设计具备零泊松比与几何兼容性，可无缝拼接成阵列，实现整体性能的连续调控。

5. 融合记忆与力学功能：材料同时具备数据存储（机械记忆）和力学性能调控双重功能，为智能结构开辟新路径。

总结

该研究通过仿生数字存储原理，设计了一种基于双稳态结构和磁驱动机制的可编程机械超材料，实现了单元级别的力学性能编程与稳定记忆。这一成果不仅在材料科学上具有突破性，也为未来自适应结构、智能机器人、可穿戴技术等领域提供了新的材料平台与设计思路。

一、 核心实验结果

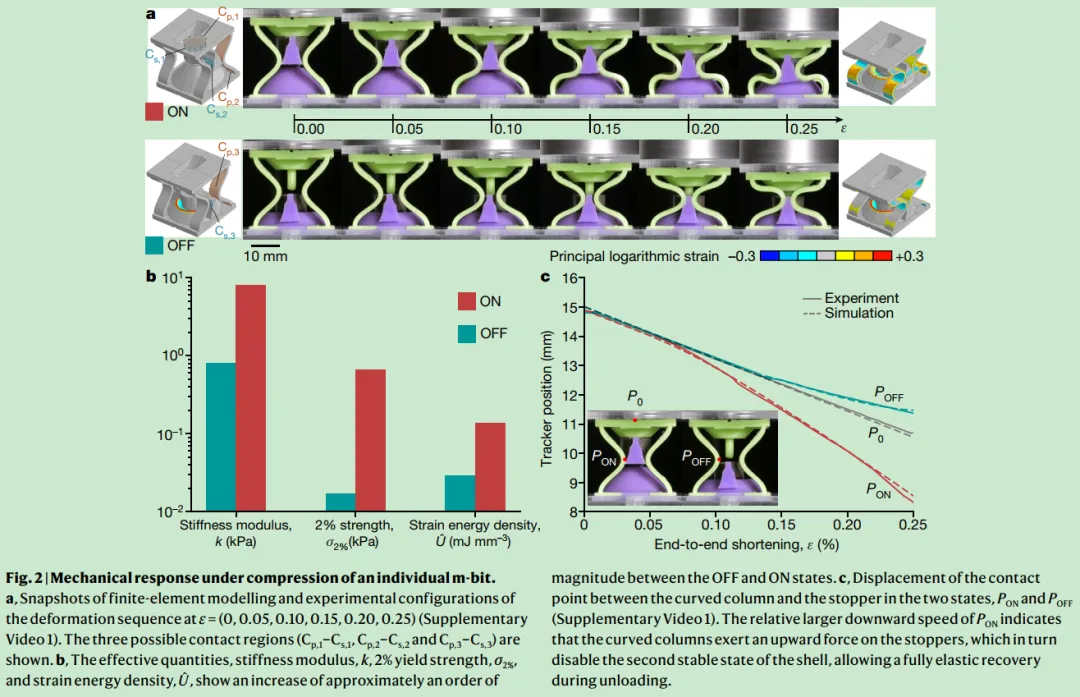

1. “机械比特”单体的成功实现与验证

• ON状态：主要表现为轴向压缩，具有高刚度、高强度的力学特性。

• OFF状态：初期表现为弧形柱的纯弯曲，呈现低刚度、高柔顺性，直至大变形时发生接触才转为刚硬。

• 可靠的双稳态切换：通过电磁线圈产生的梯度磁场，成功实现了对单个 m-bit 状态的可逆、重复编程。实验证明，在超过1000次的编程循环中，状态切换行为高度可预测、可重复且无性能衰减，证实了编程的稳定性和耐用性。

• 迥异的力学响应：压缩测试表明，ON 和 OFF 两种状态表现出定性完全不同的力学行为：

• 性能的显著差异：在刚度、2%偏移强度和应变能密度这三个关键力学指标上，ON状态比OFF状态均高出约一个数量级，实现了设计目标中“状态间显著差异”的要求。

2. 阵列的可编程性与性能叠加

• 性能的连续调控：将 m-bits 组装成 6×6 的平面阵列。通过编程不同数量的 m-bit 为 ON 状态，实现了阵列整体力学性能在 ON与OFF两个极端之间近乎连续的过渡。

• 线性叠加效应：阵列的宏观力学响应（如整体刚度）与处于 ON 状态的 m-bit 比例 （ξ）呈近似线性关系。这证明了各 m-bit 在力学上近似于并联的弹簧，其贡献可以线性叠加，为复杂性能的精确设计提供了简便规则。

• “机械存储器”的读取：利用霍尔传感器扫描阵列，可以非接触地读取每个 m-bit 产生的磁场。ON 和 OFF 状态的磁场强度差异显著（约6倍），从而能够像读取硬盘数据一样，无损地“读出”阵列的编程图案，实现了信息的物理存储与读取。

二、 关键讨论与展望

作者在验证核心结果的基础上，进行了更深层次的讨论，指明了本研究的范式意义和未来方向：

1. 范式转变：从“结构固定”到“实时编程”

• 本文最大的贡献在于提出并验证了一种全新的机械超材料范式。它超越了传统超材料“一次设计，永久使用”的模式，实现了类似数字设备的按需、实时重编程能力。材料本身成为了一个可写入、可存储、可读取的“机械存储器”。

2. 双重功能属性

• 该材料同时具备 “功能载体” （承载不同的力学性能）和 “信息载体” （存储二进制数据）的双重属性。这为开发集结构、传感、驱动、计算于一体的多功能集成智能系统奠定了基础。

3. 性能可编程的物理机制

• 讨论中阐明了性能差异的根源在于不同的内部载荷传递路径（ON态为轴向压缩接触，OFF态为弯曲）。这种通过几何双稳态切换来改变内部力链的设计策略，为设计其他可编程性能（如热导、波导）提供了灵感。

4. 未来的研究方向与应用潜力

• 小型化与集成：基于双稳态和屈曲的物理机制具有尺度不变性，结合先进的多材料3D打印技术，有望实现微纳尺度的可编程超材料。

• 闭环控制与智能化：通过集成传感器构成反馈回路，可实现基于实时感知的自适应材料系统（如根据冲击自动调整刚度）。

• 性能维度的扩展：此设计框架可推广至对其他物理场（如声学、热学）性能的编程，目标包括编程剪切刚度、泊松比、波传播特性、摩擦系数等。

• 拓扑优化与实时设计：结合拓扑优化算法，有望实现根据目标性能实时生成最优的单元状态分布图案。
