Linux设备驱动模型深度解剖: 从设计哲学到实战演练

引言: 为什么需要设备驱动模型？

想象一下, 你是一位城市交通规划师. 在没有统一交通规则之前, 每辆车都按自己的方式行驶——汽车走马路, 火车走铁轨, 飞机在天空, 但它们之间无法协同, 换乘困难, 调度混乱. 早期Linux内核的设备管理就类似这种状态: 每个驱动都是"特立独行"的孤岛, 没有统一的标准和管理机制

直到Linux 2.6内核, 设备驱动模型(Device Driver Model) 这座"智能交通管理中心"应运而生. 它通过统一的架构, 实现了:

• • 设备的自动发现和配置（就像交通摄像头自动识别车辆）
• • 驱动与设备的智能匹配（像为每辆车分配最合适的司机）

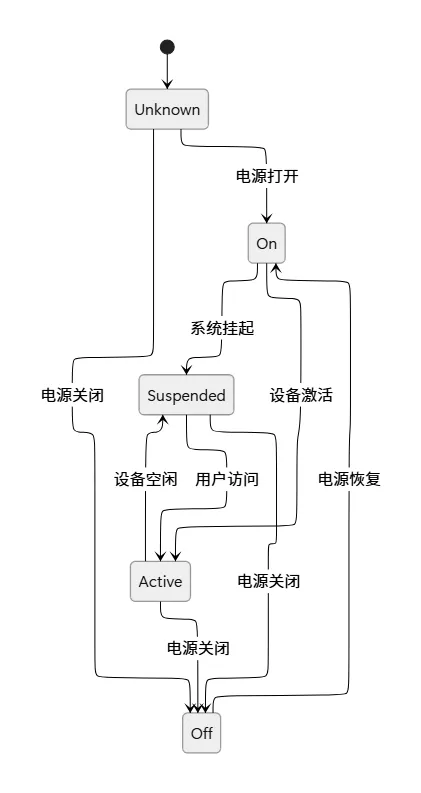

• • 电源管理的统一协调（类似全城红绿灯的智能调度）
• • 用户空间的标准化接口（如同统一的交通信息服务APP）

一、设计思想: 分层抽象与面向对象

1.1 设计哲学

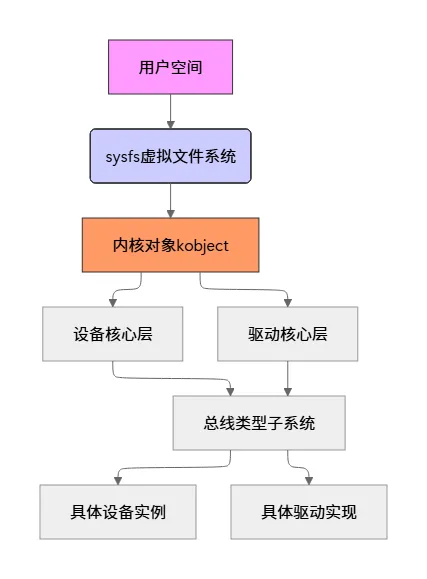

Linux设备驱动模型的核心思想可以用三个词概括: 抽象、分层、统一. 它深受面向对象思想的影响, 但在C语言环境下巧妙实现

1.2 生活化比喻

让我们把整个系统比作一个大型物流公司:

• • 设备(Device) = 货物（需要运输的物品）
• • 驱动(Driver) = 运输车辆和司机（知道如何运输特定货物）
• • 总线(Bus) = 运输路线（公路、铁路、空运）
• • 类别(Class) = 货物分类（易碎品、危险品、普通货物）
• • kobject = 物流标签（包含所有元数据: ID、状态、位置等）

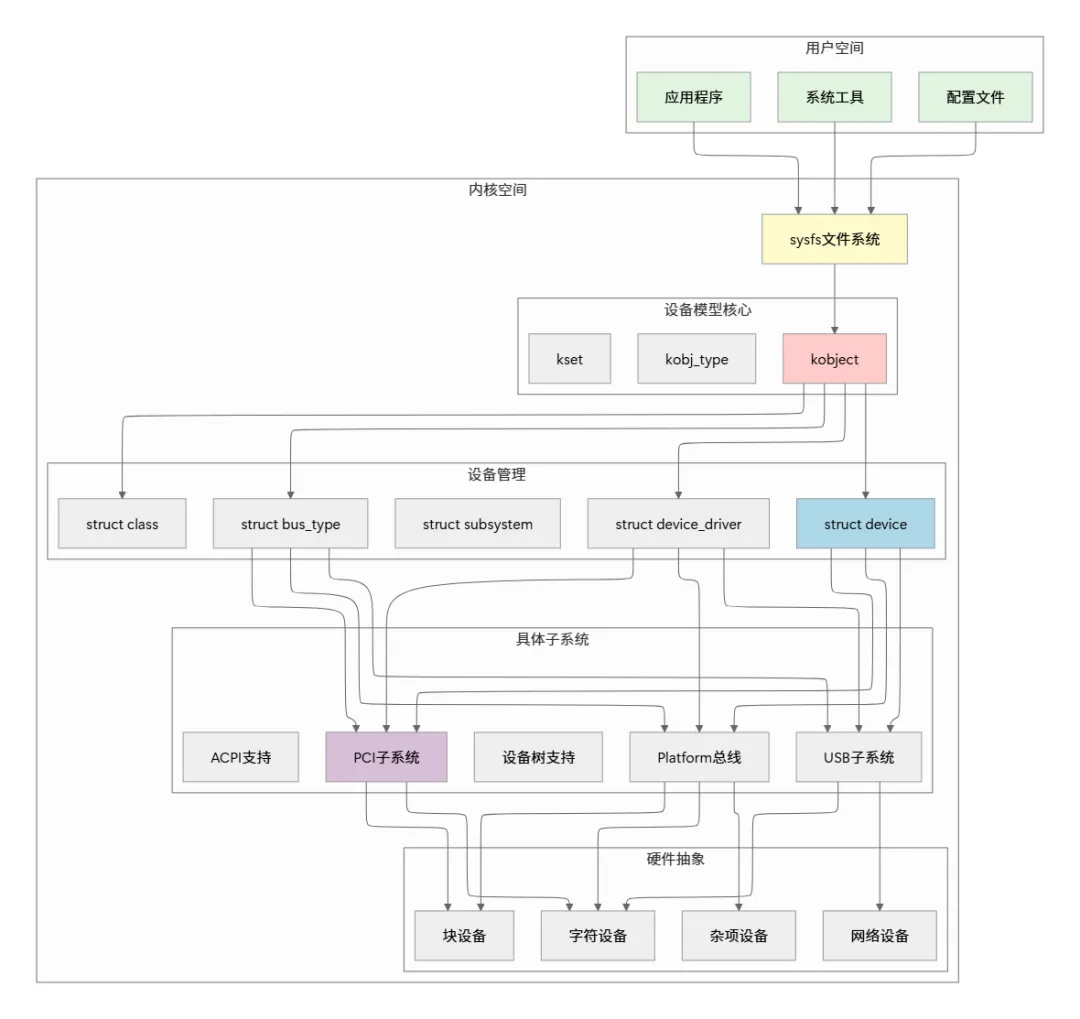

二、核心概念深度剖析

2.1 kobject: 万物皆对象的基石

kobject是整个模型的最小原子, 它是面向对象思想在C语言中的具体实现

// include/linux/kobject.h 中的核心定义
struct kobject {
    const char      *name;           // 对象名称
struct list_head entry;          // 链表节点
struct kobject  *parent;         // 父对象（构建层次结构）
struct kset     *kset;           // 所属集合
struct kobj_type *ktype;         // 对象类型描述符
struct kernfs_node *sd;          // sysfs目录项
struct kref     kref;            // 引用计数
    unsigned int state_initialized:1;// 初始化状态
    // ...
};

关键机制: 引用计数(kref)

// 生活比喻: 图书馆的书籍借阅系统
// 每本书被借出时, 借阅次数+1；归还时-1
// 当无人借阅时（计数为0）, 书籍可被回收

struct kref {
    refcount_t refcount;  // 原子引用计数
};

// 增加引用
void kref_get(struct kref *kref) {
    refcount_inc(&kref->refcount);
}

// 减少引用, 计数为0时调用release函数
void kref_put(struct kref *kref, void (*release)(struct kref *kref)) {
    if (refcount_dec_and_test(&kref->refcount))
        release(kref);
}

2.2 kset和kobj_type: 对象的分组与行为

现实比喻: kset像是公司的部门（研发部、市场部）, kobj_type像是员工职位描述（岗位职责、考核标准）, kobject则是具体的员工个体

2.3 device和device_driver: 主角登场

// include/linux/device.h 中的关键结构

// 设备结构: 代表一个物理或逻辑设备
struct device {
struct device       *parent;        // 父设备（构建设备树）
struct device_private *p;           // 私有数据
struct kobject      kobj;           // 内嵌的kobject
    const char          *init_name;     // 初始名称
struct device_type  *type;          // 设备类型
struct bus_type     *bus;           // 所属总线类型
struct device_driver *driver;       // 绑定的驱动
    void            *platform_data;     // 平台特定数据
    void            *driver_data;       // 驱动私有数据
struct device_node  *of_node;       // 设备树节点
struct class        *class;         // 所属类别
    // ... 电源管理、DMA、IO等众多字段
};

// 驱动结构: 知道如何操作某类设备
struct device_driver {
    const char      *name;              // 驱动名称
struct bus_type *bus;               // 所属总线

struct module   *owner;             // 模块所有者
    const char      *mod_name;          // 模块名称

    int (*probe)(struct device *dev);   // 探测设备
    int (*remove)(struct device *dev);  // 移除设备
    void (*shutdown)(struct device *dev); // 关闭设备
    int (*suspend)(struct device *dev, pm_message_t state); // 挂起
    int (*resume)(struct device *dev);  // 恢复
    // ... 更多操作函数
};

2.4 bus_type: 匹配的媒人

总线是设备驱动模型中最关键的"媒人", 负责设备与驱动的匹配

struct bus_type {
    const char      *name;                     // 总线名称: pci, usb, platform等
    int (*match)(struct device *dev, struct device_driver *drv); // 匹配函数
    int (*uevent)(struct device *dev, struct kobj_uevent_env *env); // 用户事件
    int (*probe)(struct device *dev);         // 总线级探测
    int (*remove)(struct device *dev);        // 总线级移除
    void (*shutdown)(struct device *dev);     // 关闭

struct subsys_private *p;                 // 私有数据
struct lock_class_key lock_key;
};

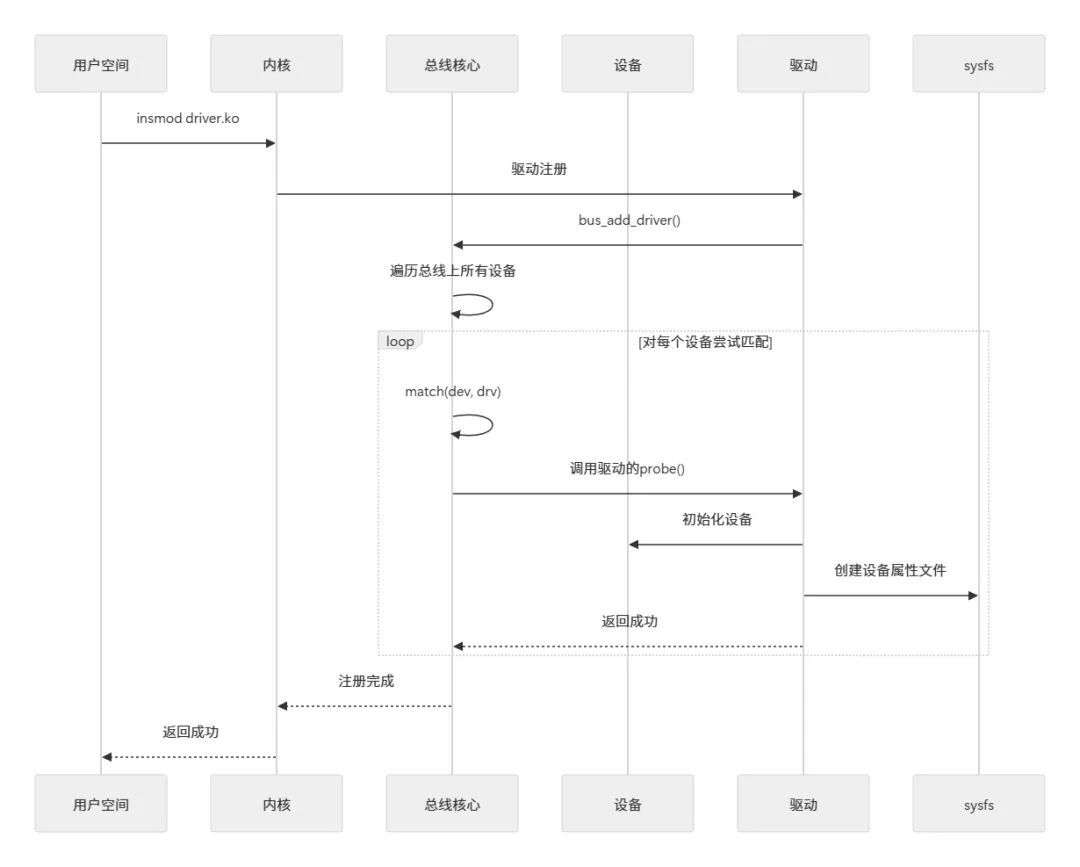

匹配流程的生活比喻:
设备驱动匹配就像一个相亲大会:

1. 1. 设备带着自己的"简历"（device结构, 包含ID、能力等）
2. 2. 驱动带着自己的"择偶标准"（device_driver结构, 包含支持的设备ID表）
3. 3. 总线作为"媒人"（bus_type）, 按照规则（match函数）进行匹配
4. 4. 匹配成功后, 调用驱动的probe函数, 开启"恋爱关系"
5. 5. 分手时（设备移除或驱动卸载）, 调用remove函数

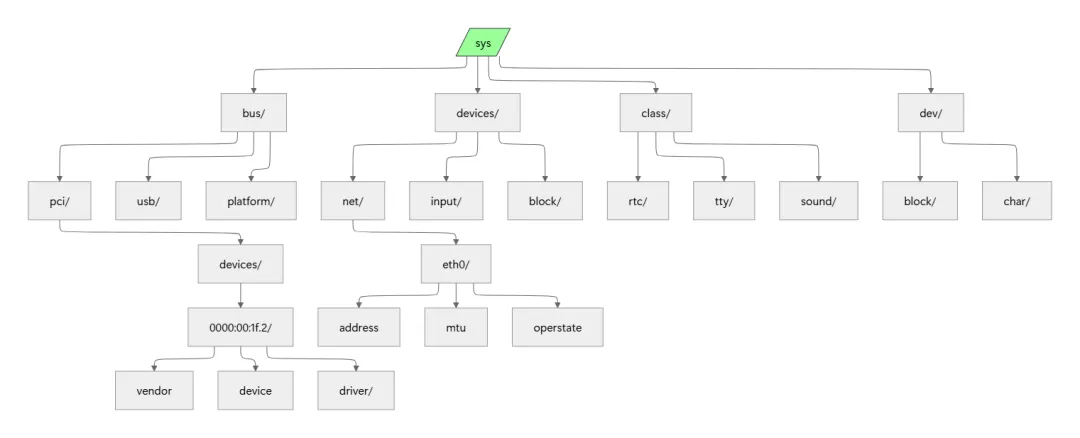

三、sysfs: 用户空间的窗口

sysfs是内核对象到用户空间的桥梁, 将内核数据结构映射为文件系统

3.1 sysfs操作示例

# 查看系统所有PCI设备
ls -l /sys/bus/pci/devices/

# 查看特定设备的厂商和产品ID
cat /sys/bus/pci/devices/0000:00:1f.2/vendor
cat /sys/bus/pci/devices/0000:00:1f.2/device

# 查看设备绑定的驱动
ls -l /sys/bus/pci/devices/0000:00:1f.2/driver

# 查看所有输入设备
ls /sys/class/input/

# 查看网络设备状态
cat /sys/class/net/eth0/operstate

四、完整实例: 虚拟字符设备驱动

让我们通过一个最简单的虚拟字符设备, 来理解整个设备驱动模型的工作流程

4.1 设备结构定义

#include <linux/module.h>
#include <linux/init.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/slab.h>

#define DEVICE_NAME "vdev_example"
#define CLASS_NAME "vdevcls"

// 设备私有数据结构
struct vdev_data {
struct cdev cdev;           // 字符设备结构
struct device *device;      // 设备结构
    char buffer[256];           // 设备数据缓冲区
    int buffer_len;             // 缓冲区长度
};

static int major_num = 0;              // 主设备号（动态分配）
staticstruct class *vdev_class = NULL; // 设备类
staticstruct vdev_data *vdev_data = NULL; // 设备实例

4.2 总线、设备、驱动的完整实现

// 总线类型定义（模拟一个虚拟总线）
staticstruct bus_type vdev_bus_type = {
    .name = "vdev_bus",
    .match = vdev_bus_match,
    .uevent = vdev_bus_uevent,
};

// 总线匹配函数
static int vdev_bus_match(struct device *dev, struct device_driver *drv)
{
    printk(KERN_INFO "VDEV: 尝试匹配设备 %s 和驱动 %s\n",
           dev_name(dev), drv->name);

    // 简单的名称匹配逻辑
    // 实际中会使用设备ID表进行匹配
    return !strncmp(dev_name(dev), drv->name, strlen(drv->name));
}

// 设备结构定义
static void vdev_device_release(struct device *dev)
{
    printk(KERN_INFO "VDEV: 设备 %s 被释放\n", dev_name(dev));
    kfree(dev->parent); // 释放父设备
}

// 创建设备
static struct device *create_vdev_device(const char *name)
{
struct device *dev;
    int ret;

    // 分配设备结构
    dev = kzalloc(sizeof(*dev), GFP_KERNEL);
    if (!dev)
        return ERR_PTR(-ENOMEM);

    // 初始化设备
    dev->init_name = name;
    dev->bus = &vdev_bus_type;
    dev->release = vdev_device_release;

    // 注册设备到总线
    ret = device_register(dev);
    if (ret < 0) {
        printk(KERN_ERR "VDEV: 设备注册失败: %d\n", ret);
        kfree(dev);
        return ERR_PTR(ret);
    }

    printk(KERN_INFO "VDEV: 设备 %s 创建成功\n", name);
    return dev;
}

// 驱动结构定义
static int vdev_driver_probe(struct device *dev)
{
struct vdev_data *data;
    int ret;
    dev_t devno;

    printk(KERN_INFO "VDEV: 驱动探测设备 %s\n", dev_name(dev));

    // 分配设备私有数据
    data = kzalloc(sizeof(*data), GFP_KERNEL);
    if (!data)
        return -ENOMEM;

    // 创建设备号
    if (major_num) {
        devno = MKDEV(major_num, 0);
        ret = register_chrdev_region(devno, 1, DEVICE_NAME);
    } else {
        ret = alloc_chrdev_region(&devno, 0, 1, DEVICE_NAME);
        major_num = MAJOR(devno);
    }

    if (ret < 0) {
        printk(KERN_ERR "VDEV: 无法分配设备号\n");
        goto fail_alloc;
    }

    // 初始化字符设备
    cdev_init(&data->cdev, &vdev_fops);
    data->cdev.owner = THIS_MODULE;

    ret = cdev_add(&data->cdev, devno, 1);
    if (ret) {
        printk(KERN_ERR "VDEV: 无法添加字符设备\n");
        goto fail_cdev;
    }

    // 创建设备节点
    data->device = device_create(vdev_class, NULL, devno, NULL, DEVICE_NAME);
    if (IS_ERR(data->device)) {
        ret = PTR_ERR(data->device);
        printk(KERN_ERR "VDEV: 无法创建设备节点\n");
        goto fail_device;
    }

    // 保存设备私有数据
    dev_set_drvdata(dev, data);
    vdev_data = data;

    printk(KERN_INFO "VDEV: 设备 %s 初始化完成, 主设备号: %d\n",
           DEVICE_NAME, major_num);
    return 0;

fail_device:
    cdev_del(&data->cdev);
fail_cdev:
    unregister_chrdev_region(devno, 1);
fail_alloc:
    kfree(data);
    return ret;
}

static int vdev_driver_remove(struct device *dev)
{
struct vdev_data *data = dev_get_drvdata(dev);
    dev_t devno = data->cdev.dev;

    printk(KERN_INFO "VDEV: 移除设备 %s\n", dev_name(dev));

    // 销毁设备节点
    device_destroy(vdev_class, devno);

    // 删除字符设备
    cdev_del(&data->cdev);

    // 释放设备号
    unregister_chrdev_region(devno, 1);

    // 释放设备数据
    kfree(data);
    vdev_data = NULL;

    return 0;
}

// 驱动结构
staticstruct device_driver vdev_driver = {
    .name = "vdev_example",
    .bus = &vdev_bus_type,
    .probe = vdev_driver_probe,
    .remove = vdev_driver_remove,
};

// 文件操作结构
staticstruct file_operations vdev_fops = {
    .owner = THIS_MODULE,
    .read = vdev_read,
    .write = vdev_write,
    .open = vdev_open,
    .release = vdev_release,
    .llseek = noop_llseek,
};

4.3 模块初始化和退出

static int __init vdev_init(void)
{
    int ret;
struct device *dev;

    printk(KERN_INFO "VDEV: 初始化虚拟设备驱动\n");

    // 注册总线
    ret = bus_register(&vdev_bus_type);
    if (ret) {
        printk(KERN_ERR "VDEV: 总线注册失败: %d\n", ret);
        return ret;
    }

    // 创建设备类
    vdev_class = class_create(THIS_MODULE, CLASS_NAME);
    if (IS_ERR(vdev_class)) {
        ret = PTR_ERR(vdev_class);
        printk(KERN_ERR "VDEV: 无法创建设备类\n");
        goto fail_class;
    }

    // 创建设备
    dev = create_vdev_device("vdev_example");
    if (IS_ERR(dev)) {
        ret = PTR_ERR(dev);
        goto fail_device;
    }

    // 注册驱动
    ret = driver_register(&vdev_driver);
    if (ret) {
        printk(KERN_ERR "VDEV: 驱动注册失败: %d\n", ret);
        goto fail_driver;
    }

    printk(KERN_INFO "VDEV: 驱动初始化成功\n");
    return 0;

fail_driver:
    device_unregister(dev);
fail_device:
    class_destroy(vdev_class);
fail_class:
    bus_unregister(&vdev_bus_type);
    return ret;
}

static void __exit vdev_exit(void)
{
    printk(KERN_INFO "VDEV: 卸载驱动\n");

    // 注销驱动
    driver_unregister(&vdev_driver);

    // 销毁设备类
    if (vdev_class)
        class_destroy(vdev_class);

    // 注销总线
    bus_unregister(&vdev_bus_type);

    printk(KERN_INFO "VDEV: 驱动卸载完成\n");
}

module_init(vdev_init);
module_exit(vdev_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Device Model Expert");
MODULE_DESCRIPTION("Virtual Device Example for Linux Device Model");
MODULE_VERSION("1.0");

4.4 编译和测试

# Makefile 示例
obj-m := vdev_example.o
KDIR := /lib/modules/$(shell uname -r)/build
PWD := $(shell pwd)

default:
    $(MAKE) -C $(KDIR) M=$(PWD) modules

clean:
    $(MAKE) -C $(KDIR) M=$(PWD) clean

测试步骤:

# 编译模块
make

# 加载模块
sudo insmod vdev_example.ko

# 查看内核日志
dmesg | tail -20

# 查看sysfs中的设备信息
ls -l /sys/bus/vdev_bus/
ls -l /sys/class/vdevcls/
ls -l /dev/vdev_example*

# 测试设备（需要实现read/write函数）
sudo cat /dev/vdev_example0

# 卸载模块
sudo rmmod vdev_example

五、设备树(Device Tree): 硬件描述的革新

对于嵌入式系统, 设备树提供了硬件描述的标准方法
