Python数据可视化案例:pyecharts

# 导入json模块import json# 准备python数据mydict = {"name":"Biomamba","Date":2023,"major":"Bioinformatics"}print(f"mydict的数据格式是{type(mydict)}")# python数据转json

## mydict的数据格式是<class 'dict'>

my_json = json.dumps(mydict,ensure_ascii=False)#ensure_ascii 保证对中文的可读性print(f"my_json的数据格式是：{type(my_json)}")# 确实如上所述，json的数据格式实质上是字符串

## my_json的数据格式是：<class 'str'>

my_tran = json.loads(my_json)print(f"json数据转回python数据后的格式为：{type(my_tran)}")

## json数据转回python数据后的格式为：<class 'dict'>

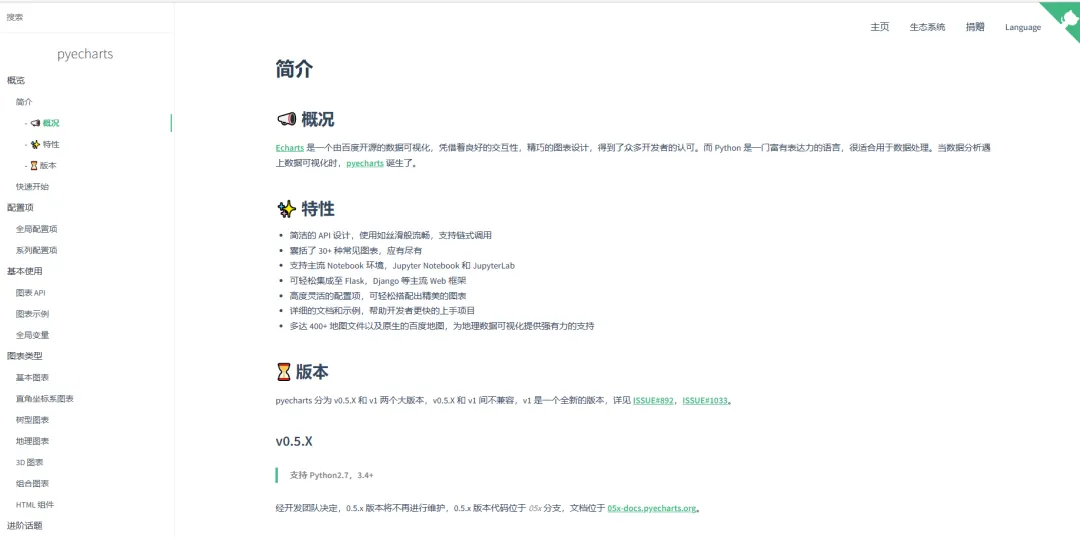

echarts由百度团队开发，因此官网拥有丰富的中文教程：https://pyecharts.org

15.2.1 折线图演示

from pyecharts.charts import Line# 得到折线对象my_line = Line()print(type(my_line))

## <class 'pyecharts.charts.basic_charts.line.Line'>

# 添加X轴数据my_line.add_xaxis(["SampleA","SampleB","SampleC"])# 添加y轴数据

## <pyecharts.charts.basic_charts.line.Line object at 0x000001AFF3AABD68>

my_line.add_yaxis("Reads number",[10,20,30])# 渲染并生成图表

## <pyecharts.charts.basic_charts.line.Line object at 0x000001AFF3AABD68>

my_line.render()

## 'F:\\公众号\\Python学习\\render.html'

得到图表如下:

15.2.2 全局配置选项

# 设置标题名称from pyecharts.options import TitleOptsmy_line.set_global_opts(    title_opts =        TitleOpts(title ="我是一个标题"# 控制标题名称                     ))# 渲染并生成图表

## <pyecharts.charts.basic_charts.line.Line object at 0x000001AFF3AABD68>

my_line.render()

## 'F:\\公众号\\Python学习\\render.html'

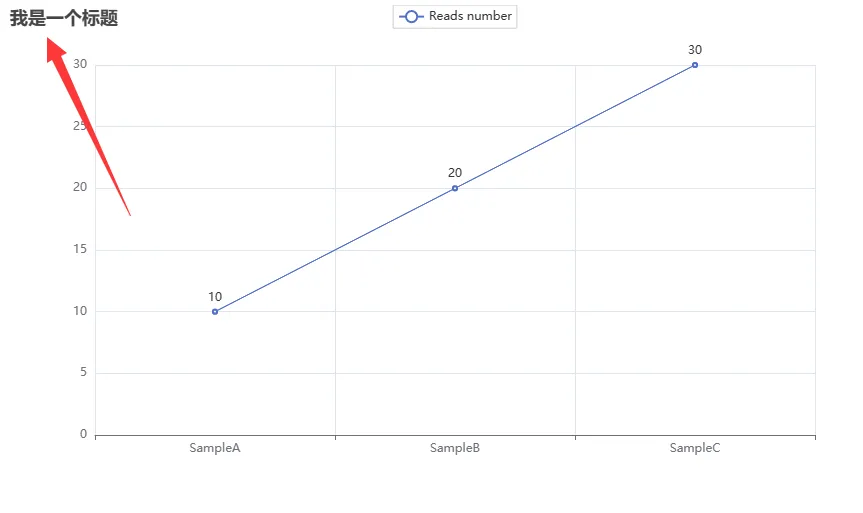

可以看到新生成的标题:

# 调整标题位置from pyecharts.options import TitleOptsmy_line.set_global_opts(    title_opts =        TitleOpts(title ="我是一个标题", # 控制标题名称                     pos_left ="center", # 控制标题水平位置                         pos_bottom ="1%"# 控制标题垂直位置                 ))# 渲染并生成图表

## <pyecharts.charts.basic_charts.line.Line object at 0x000001AFF3AABD68>

my_line.render()

## 'F:\\公众号\\Python学习\\render.html'

可以看到标题的位置被改变:

# 设置图例是否展示from pyecharts.options import LegendOptsmy_line.set_global_opts(  legend_opts = LegendOpts(is_show =False)      )# 渲染并生成图表

## <pyecharts.charts.basic_charts.line.Line object at 0x000001AFF3AABD68>

my_line.render()

## 'F:\\公众号\\Python学习\\render.html'

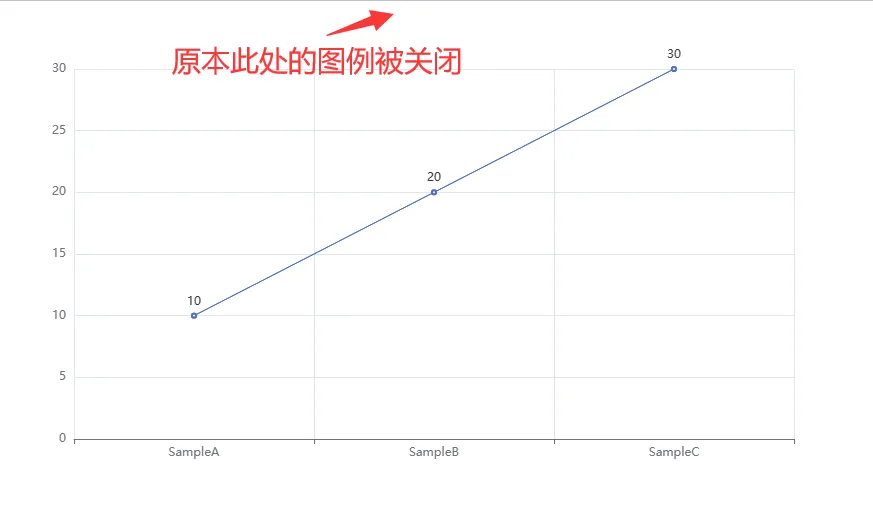

可以图例被关闭：

# 设置视觉映射是否展示from pyecharts.options import VisualMapOptsmy_line.set_global_opts(        visualmap_opts = VisualMapOpts(is_show =True))# 渲染并生成图表

## <pyecharts.charts.basic_charts.line.Line object at 0x000001AFF3AABD68>

my_line.render()

## 'F:\\公众号\\Python学习\\render.html'

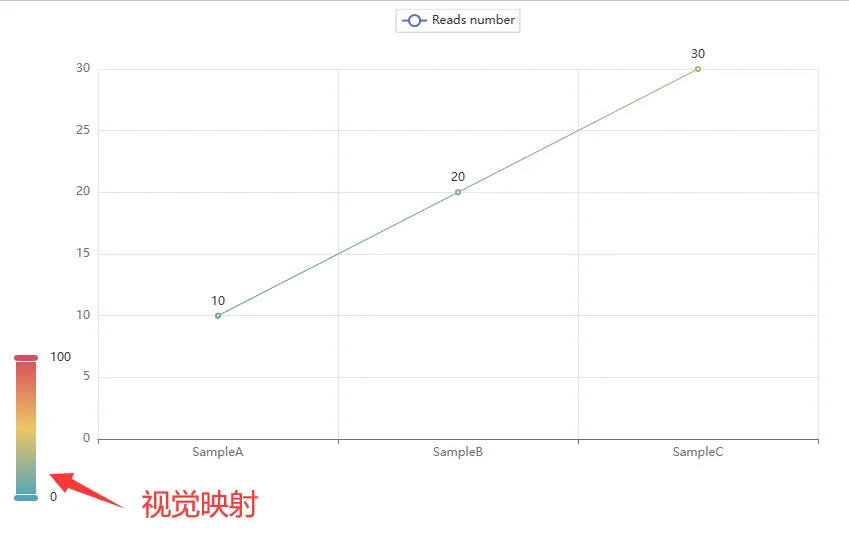

多出的视觉映射：

# ToolboxOpts可以交互式的切换图表形式from pyecharts.options import ToolboxOptsmy_line.set_global_opts( toolbox_opts = ToolboxOpts(is_show =True))# 渲染并生成图表

## <pyecharts.charts.basic_charts.line.Line object at 0x000001AFF3AABD68>

my_line.render()

## 'F:\\公众号\\Python学习\\render.html'

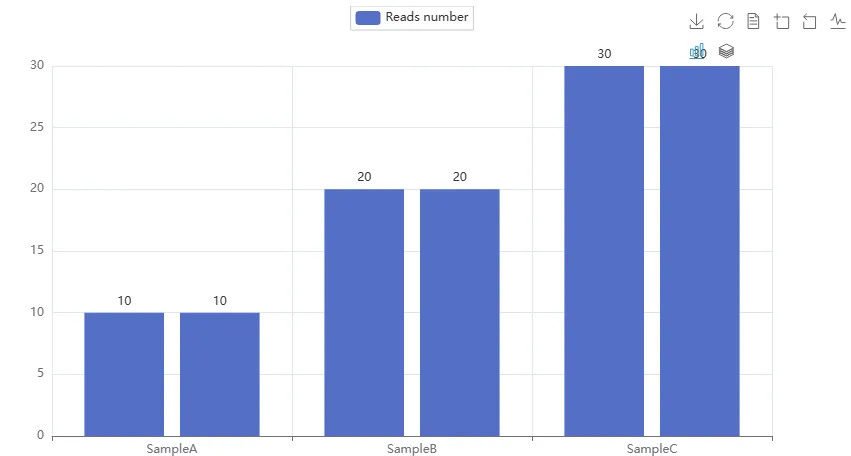

在右上角多出了一些可以交互的图标: 例如点击切换为柱状图:

15.2.3 构建地图

通过Map功能实现

# 绘制一张最简单的地图:from pyecharts.charts import Map# 构建地图对象：map= Map() # 模拟一个数据my_data = [    ("北京市", 99),    ("上海市", 199),    ("湖南市", 299),    ("台湾省", 399),    ("广东省", 299)]# map.add("中国地图",my_data,"china")

## <pyecharts.charts.basic_charts.map.Map object at 0x000001AFF51EE048>

map.render()

## 'F:\\公众号\\Python学习\\render.html'

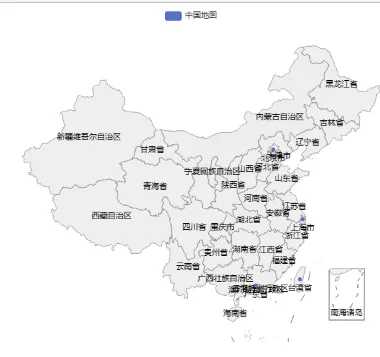

得到一个光秃秃的地图:

# 给图片加上对应地区的颜色：from pyecharts.charts import Mapfrom pyecharts.options import VisualMapOptsmap= Map()my_data = [    ("北京市", 99),    ("上海市", 199),    ("湖南市", 299),    ("台湾省", 399),    ("广东省", 299)]map.add("地图",my_data,"china")

## <pyecharts.charts.basic_charts.map.Map object at 0x000001AFF51EED68>

map.set_global_opts(visualmap_opts = VisualMapOpts(                    is_show=True))

## <pyecharts.charts.basic_charts.map.Map object at 0x000001AFF51EED68>

map.render()

## 'F:\\公众号\\Python学习\\render.html'

可以看出，我们标记的地区展现出了对应的颜色：但是图例仍需修改

# 修改图例：from pyecharts.charts import Mapfrom pyecharts.options import VisualMapOptsmap= Map()my_data = [    ("北京市", 99),    ("上海市", 199),    ("湖南市", 299),    ("台湾省", 399),    ("广东省", 299)]map.add("地图",my_data,"china")

## <pyecharts.charts.basic_charts.map.Map object at 0x000001AFF51D9358>

map.set_global_opts(visualmap_opts = VisualMapOpts(                    is_show=True,                    is_piecewise=True,                    pieces = [                        {"min":1,"max":99,"label":"1-99人","color":"#00FF00"},                        {"min":100,"max":499,"label":"100-499人","color":"#FF4500"}                    ]))

## <pyecharts.charts.basic_charts.map.Map object at 0x000001AFF51D9358>

map.render()

## 'F:\\公众号\\Python学习\\render.html'

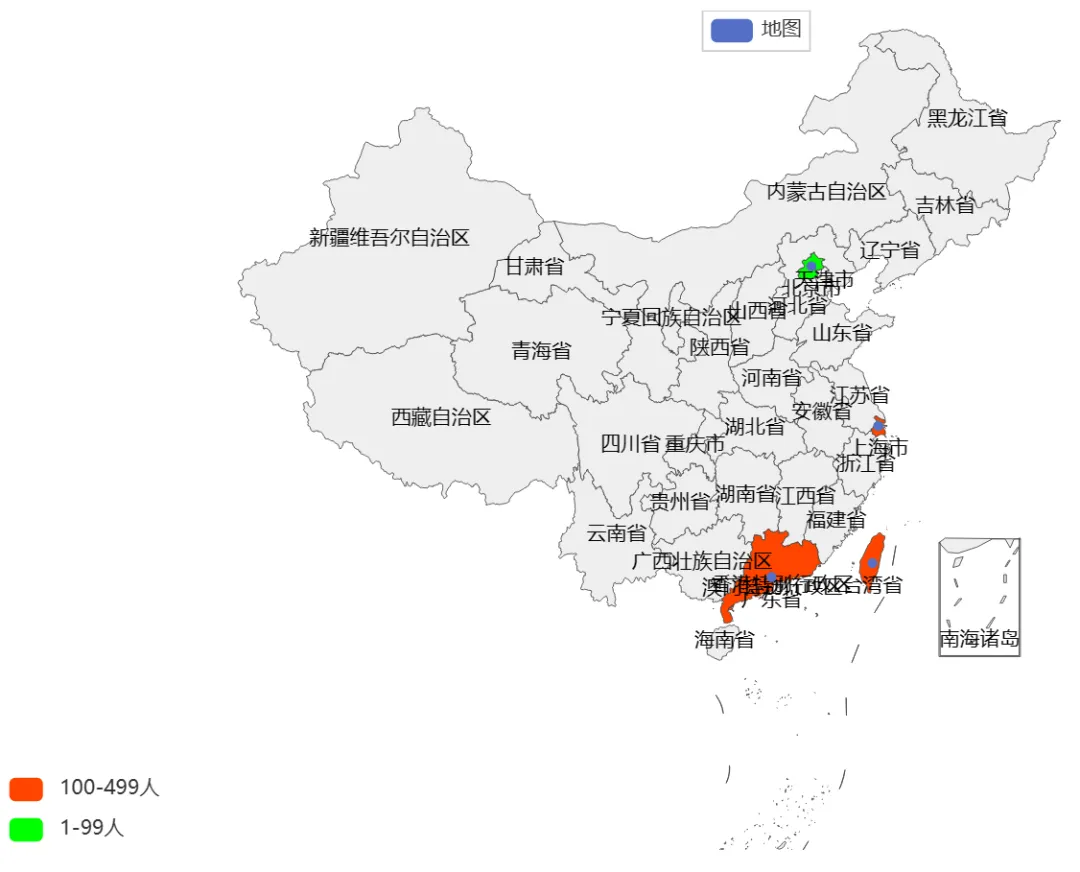

得到有颜色分布及图例的地图结果:当数据具有跟多元素时，添加至my_data即可，这里就不多作演示了~

15.2.4 动态柱状图

# 基础柱状图from pyecharts.charts import Bar# 构建柱状图对象bar = Bar()# 添加X轴数据：bar.add_xaxis(["Sample_1","Sample_2","Sample_3"])# 添加y轴数据：

## <pyecharts.charts.basic_charts.bar.Bar object at 0x000001AFF51EEE48>

bar.add_yaxis("Reads Number",[100000,200000,150000])# 绘图

## <pyecharts.charts.basic_charts.bar.Bar object at 0x000001AFF51EEE48>

bar.render("基础柱状图.html") # render宣传出图时可以指定文件名

## 'F:\\公众号\\Python学习\\基础柱状图.html'

得到一个最基本的柱状图:

# 将上述柱状图的x轴与y轴进行翻转bar.reversal_axis()# 绘图

## <pyecharts.charts.basic_charts.bar.Bar object at 0x000001AFF51EEE48>

bar.render("基础柱状图.html")

## 'F:\\公众号\\Python学习\\基础柱状图.html'

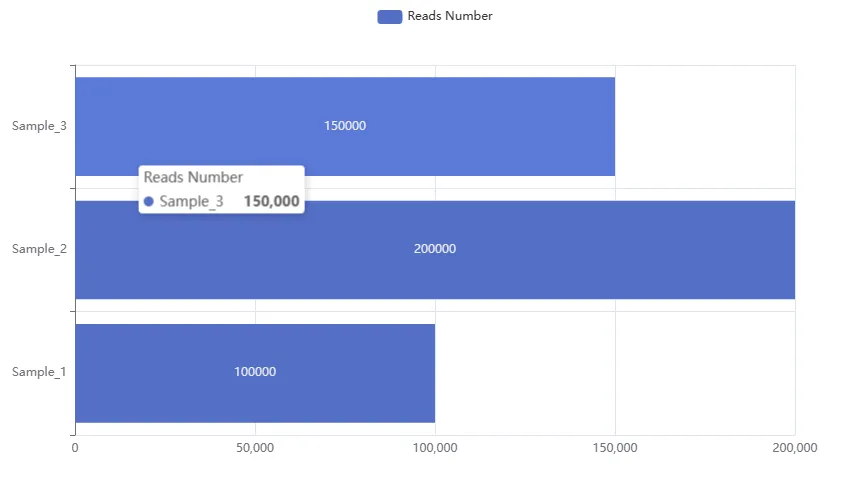

此时得到的柱状图便是右左向右：我们可以看出，这时数字的位置在柱状图中央，我们看通过position调整其位置:

# 基础柱状图from pyecharts.charts import Barfrom pyecharts.options import LabelOpts# 构建柱状图对象bar = Bar()# 添加X轴数据：bar.add_xaxis(["Sample_1","Sample_2","Sample_3"])# 添加y轴数据：

## <pyecharts.charts.basic_charts.bar.Bar object at 0x000001AFF51C7630>

bar.add_yaxis("Reads Number",[100000,200000,150000],            label_opts=LabelOpts(position="right")             )

## <pyecharts.charts.basic_charts.bar.Bar object at 0x000001AFF51C7630>

bar.reversal_axis()# 绘图

## <pyecharts.charts.basic_charts.bar.Bar object at 0x000001AFF51C7630>

bar.render("基础柱状图.html")

## 'F:\\公众号\\Python学习\\基础柱状图.html'

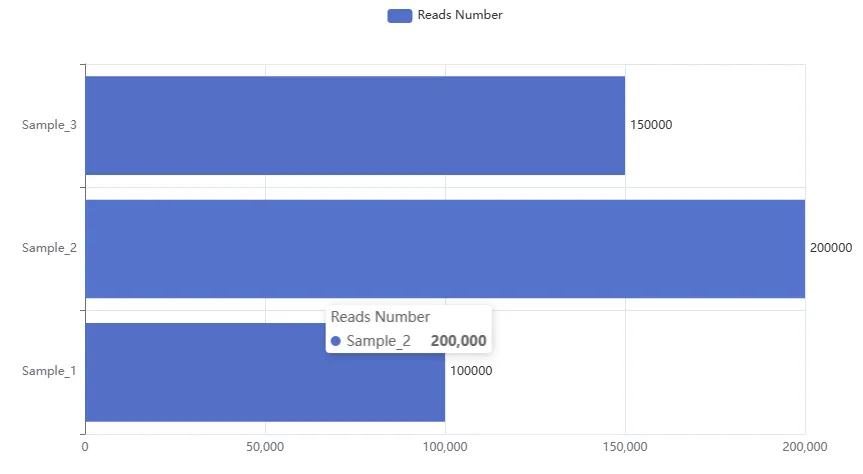

可以看到数字的位置被改变

对于pyecharts来说，可以创建时间线来生成一些列柱状图:

# 基础柱状图from pyecharts.charts import Bar,Timelinefrom pyecharts.options import*# 构建第一个柱状图对象bar_1 = Bar()bar_1.add_xaxis(["Sample_1","Sample_2","Sample_3"])

## <pyecharts.charts.basic_charts.bar.Bar object at 0x000001AFF51D2AC8>

bar_1.add_yaxis("Reads Number",[100000,200000,150000])

## <pyecharts.charts.basic_charts.bar.Bar object at 0x000001AFF51D2AC8>

bar_2 = Bar()bar_2.add_xaxis(["Sample_1","Sample_2","Sample_3"])

## <pyecharts.charts.basic_charts.bar.Bar object at 0x000001AFF51D2DA0>

bar_2.add_yaxis("Reads Number",[160000,250000,170000])

## <pyecharts.charts.basic_charts.bar.Bar object at 0x000001AFF51D2DA0>

bar_3 = Bar()bar_3.add_xaxis(["Sample_1","Sample_2","Sample_3"])

## <pyecharts.charts.basic_charts.bar.Bar object at 0x000001AFF51DA0F0>

bar_3.add_yaxis("Reads Number",[50000,190000,150000])# 创建时间线对象

## <pyecharts.charts.basic_charts.bar.Bar object at 0x000001AFF51DA0F0>

timeline = Timeline()timeline.add(bar_1,"时间线1")

## <pyecharts.charts.composite_charts.timeline.Timeline object at 0x000001AFF51DA400>

timeline.add(bar_2,"时间线2")

## <pyecharts.charts.composite_charts.timeline.Timeline object at 0x000001AFF51DA400>

timeline.add(bar_3,"时间线3")# 绘图

## <pyecharts.charts.composite_charts.timeline.Timeline object at 0x000001AFF51DA400>

timeline.render("时间线柱状图.html") # render宣传出图时可以指定文件名

## 'F:\\公众号\\Python学习\\时间线柱状图.html'

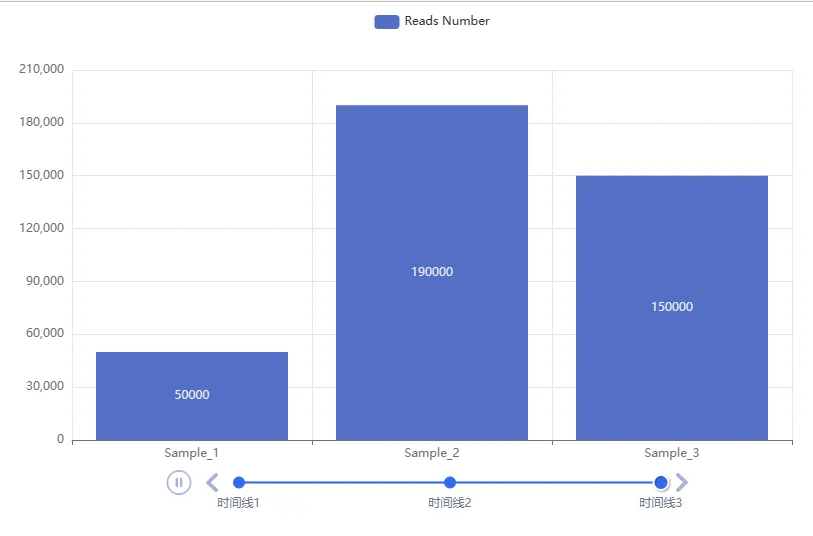

这时候就得到了一个底部具有时间线轴的柱状图，可以自由的选择时间线进行展示，并且自动播放

# 设置自动播放：timeline.add_schema(play_interval =1000 ,#播放间隔/毫秒is_timeline_show =True, # 是否展示时间线is_auto_play =True, # 是否自动播放is_loop_play =True# 是否循环播放)

## <pyecharts.charts.composite_charts.timeline.Timeline object at 0x000001AFF51DA400>

timeline.render("时间线柱状图.html")

## 'F:\\公众号\\Python学习\\时间线柱状图.html'
