在PyMeshGen GUI开发中，模型树是连接用户与复杂数据的核心桥梁。本文将深入解析如何设计一个支持几何、网格、部件三层结构的高性能树形控件，分享从架构设计到性能优化的完整实践。

测试实例可直接跳转【第7节】

一、为什么需要模型树？

在三维网格生成系统中，用户需要管理的数据极其复杂：

• 几何数据：来自OpenCASCADE的顶点、边、面、体等拓扑元素
• 网格数据：数万甚至数十万个网格节点和单元
• 部件数据：工程化的分组、命名、参数设置等

如果没有一个统一的管理界面，用户需要在多个窗口间切换，操作效率极低。模型树的核心价值在于：

1. 统一视图：在一个树形控件中管理所有数据
2. 层次化组织：清晰的父子关系，便于理解数据结构
3. 交互友好：勾选、展开/折叠、右键菜单等直观操作
4. 性能可控：支持大规模数据加载而不阻塞UI

二、总体架构设计

2.1 三层结构

模型树采用固定的三层顶层结构：

模型树根节点├── 几何 (Geometry)│   ├── 点 (Vertices)│   ├── 线 (Edges)│   ├── 面 (Faces)│   └── 体 (Bodies)├── 网格 (Mesh)│   ├── 点 (Vertices)│   ├── 线 (Edges)│   ├── 面 (Faces)│   └── 体 (Bodies)└── 部件 (Parts)    ├── 部件1    ├── 部件2    └── ...

这种设计的优势：

• 语义清晰：几何和网格使用相同的分类方式，降低学习成本
• 扩展性强：未来可以轻松添加"边界条件"、"材料"等节点类型
• 性能可控：每层可以独立控制加载和显示策略

2.2 组件封装

ModelTreeWidget并非直接继承QWidget，而是一个"组件封装类"：

classModelTreeWidget:def__init__(self, parent=None):        self.parent = parent        self.widget = QWidget()      # 容器，可嵌入布局        self.tree = QTreeWidget()     # 实际的树形控件# 数据引用        self.geometry_data = None        self.mesh_data = None        self.parts_data = None# 性能控制        self.MAX_TREE_ITEMS = 100000        self.LAZY_LOAD_THRESHOLD = 10000

这种封装的好处：

• 调用者只需将model_tree.widget加到布局即可
• 组件内部可以维护额外状态和方法
• 便于后续扩展和重构

三、核心技术实现

3.1 节点语义设计

使用Qt.UserRole存储节点语义信息：

# 顶层节点geometry_item.setData(0, Qt.UserRole, "geometry")mesh_item.setData(0, Qt.UserRole, "mesh")parts_item.setData(0, Qt.UserRole, "parts")# 二级节点vertices_item.setData(0, Qt.UserRole, ("geometry", "vertices"))edges_item.setData(0, Qt.UserRole, ("geometry", "edges"))# 叶子节点vertex_item.setData(0, Qt.UserRole, ("geometry", "vertices", vertex_ref, index))

这种数据结构约定使得：

• 事件处理时可以快速判断节点类型
• 便于实现勾选状态的父子联动
• 支持右键菜单的动态生成

3.2 分批加载策略

面对大规模数据，一次性加载会导致UI冻结。解决方案是分批加载：

def_batch_load_geometry_elements(self, shape, vertices_item, edges_item, ...):    BATCH_SIZE = 1000# 每批处理1000个元素    vertex_explorer = TopExp_Explorer(shape, TopAbs_VERTEX)    vertex_count = 0defprocess_batch():        self.tree.blockSignals(True)for _ in range(BATCH_SIZE):if vertex_explorer.More():                vertex = vertex_explorer.Current()if vertex_count < self.LAZY_LOAD_THRESHOLD:                    vertex_item = QTreeWidgetItem(vertices_item)                    vertex_item.setText(0, f"点_{vertex_count}")                    vertex_item.setData(0, Qt.UserRole,                                      ("geometry", "vertices", vertex, vertex_count))                vertex_count += 1                vertex_explorer.Next()        vertices_item.setText(1, str(vertex_count))        self.tree.blockSignals(False)# 如果还有元素，继续下一批if vertex_explorer.More():            QTimer.singleShot(0, process_batch)    process_batch()

关键点：

• 使用QTimer.singleShot(0, process_batch)将下一批处理推迟到事件循环
• 使用blockSignals(True/False)避免触发递归事件
• 超过阈值时只显示数量，不创建叶子节点

3.3 勾选状态联动

实现勾选状态的父子联动：

def_on_item_changed(self, item, column):if self._updating_items:return    self._updating_items = True    check_state = item.checkState(0)# 向下传播：更新所有子节点if item.childCount() > 0:        self._update_child_items(item, check_state)# 向上回填：更新父节点状态    parent = item.parent()if parent:        self._update_parent_item(parent)    self._updating_items = False# 触发业务逻辑    self._handle_visibility_change(item)

设计要点：

• 使用_updating_items标志避免递归调用
• 子节点全部选中时父节点为Checked，部分选中时为PartiallyChecked
• 最后触发业务逻辑（如更新3D视图显示）

3.4 右键菜单解耦

模型树不直接执行业务逻辑，而是通过反射调用父窗口的方法：

def_show_context_menu(self, position):    item = self.tree.itemAt(position)ifnot item:return    menu = QMenu()    element_data = item.data(0, Qt.UserRole)if isinstance(element_data, tuple) and len(element_data) >= 2:        domain, category = element_data[0], element_data[1]if domain == "parts":# 部件相关菜单            handler = self._get_parent_handler("create_part")if handler:                action = menu.addAction("创建部件")                action.triggered.connect(handler)elif domain == "geometry":# 几何相关菜单            handler = self._get_parent_handler("locate_element")if handler:                action = menu.addAction("定位")                action.triggered.connect(lambda: handler(element_data))    menu.exec_(self.tree.mapToGlobal(position))def_get_parent_handler(self, handler_name):"""反射查找父窗口的handler方法"""if hasattr(self.parent, "part_manager"):        part_manager = self.parent.part_managerif hasattr(part_manager, handler_name):return getattr(part_manager, handler_name)if hasattr(self.parent, handler_name):return getattr(self.parent, handler_name)returnNone

这种设计实现了：

• 模型树与业务逻辑的解耦
• 便于在不同窗口中复用组件
• 菜单项可以根据上下文动态生成

四、性能优化实践

4.1 延迟加载

对于超过阈值的元素，只显示数量而不创建叶子节点：

if vertex_count < self.LAZY_LOAD_THRESHOLD:# 创建叶子节点    vertex_item = QTreeWidgetItem(vertices_item)    vertex_item.setText(0, f"点_{vertex_count}")    vertex_item.setData(0, Qt.UserRole, ...)else:# 只显示数量，不创建叶子节点pass

4.2 虚拟化支持

当元素数量超过最大限制时，显示摘要信息：

if total_elements > self.MAX_TREE_ITEMS:    summary_item = QTreeWidgetItem(category_item)    summary_item.setText(0, f"（共{total_elements}个元素，已折叠）")    summary_item.setText(1, "")

4.3 渲染优化

def_setup_ui(self):    self.tree.setAlternatingRowColors(True)    # 交替行颜色    self.tree.setUniformRowHeights(True)        # 统一行高，优化渲染

五、与其他模块的集成

5.1 与3D视图联动

def_handle_visibility_change(self, item):    element_data = item.data(0, Qt.UserRole)if isinstance(element_data, tuple) and len(element_data) >= 4:        domain, category, obj_ref, index = element_data# 通知3D视图更新显示        handler = self._get_parent_handler("update_element_visibility")if handler:            visible = item.checkState(0) == Qt.Checked            handler(domain, category, index, visible)

5.2 与属性面板联动

def_on_item_clicked(self, item, column):    element_data = item.data(0, Qt.UserRole)if isinstance(element_data, tuple) and len(element_data) >= 4:        domain, category, obj_ref, index = element_data# 通知属性面板显示详细信息        handler = self._get_parent_handler("show_element_properties")if handler:            handler(domain, category, obj_ref, index)

六、设计模式应用

6.1 外观模式

ModelTreeWidget作为外观，封装了复杂的树形控件操作：

# 用户只需调用简单的方法model_tree.load_geometry(shape, "几何模型")model_tree.load_mesh(mesh_data, "网格数据")model_tree.load_parts(parts_data)

6.2 观察者模式

通过信号槽机制实现松耦合：

self.tree.itemChanged.connect(self._on_item_changed)self.tree.itemClicked.connect(self._on_item_clicked)self.tree.customContextMenuRequested.connect(self._show_context_menu)

6.3 策略模式

不同类型的数据使用不同的加载策略：

defload_geometry(self, shape, name):# 几何数据加载策略defload_mesh(self, mesh_data, name):# 网格数据加载策略defload_parts(self, parts_data):# 部件数据加载策略

七、测试实例

7.1 几何模型管理

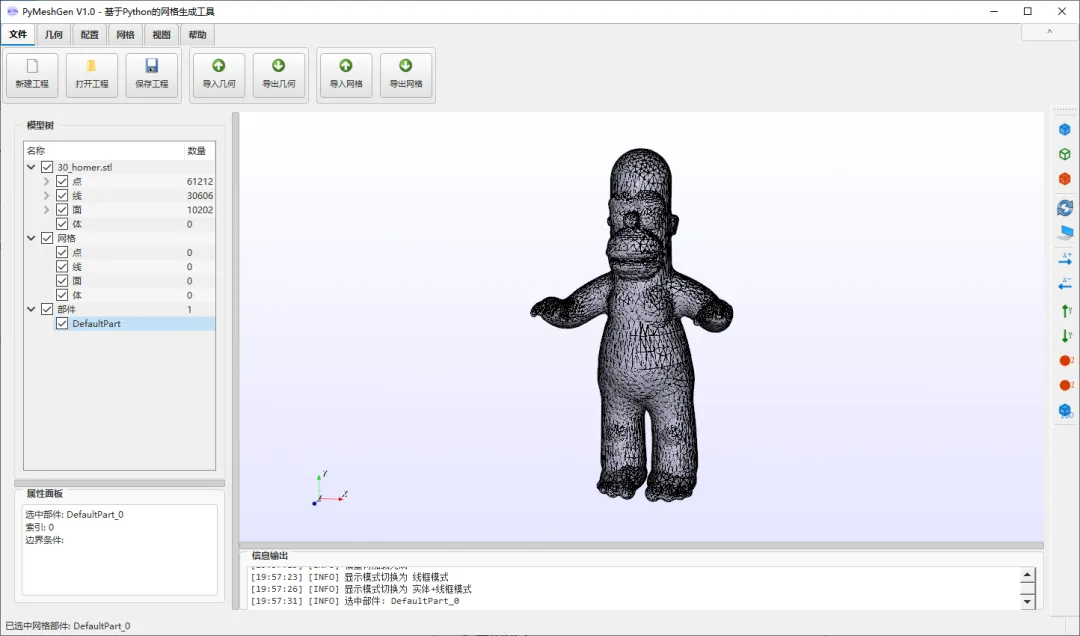

• 导入STL：

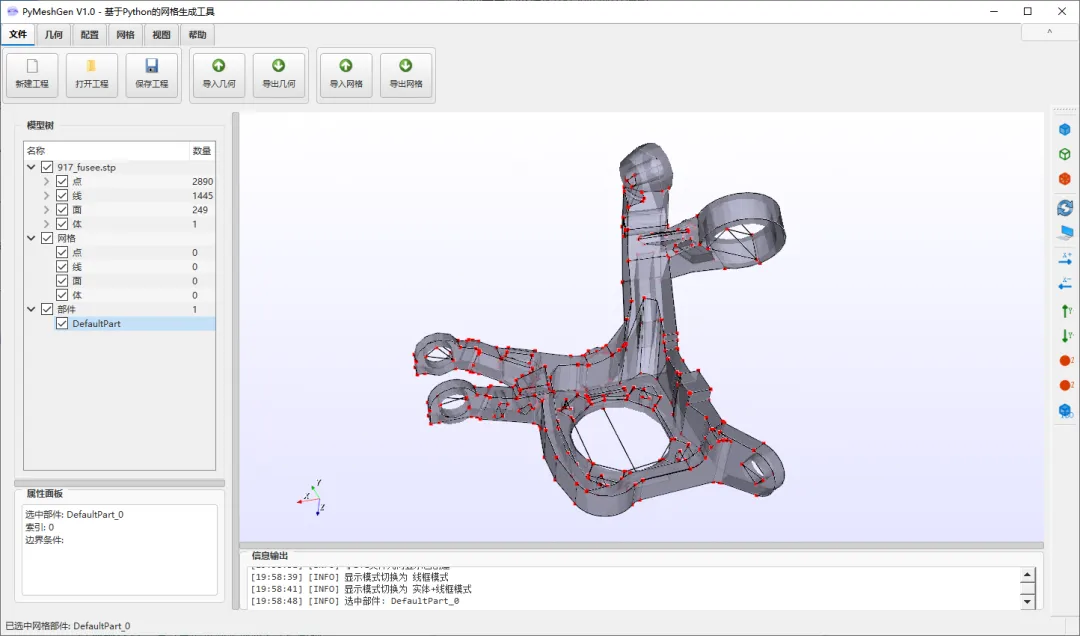

• 导入STEP：

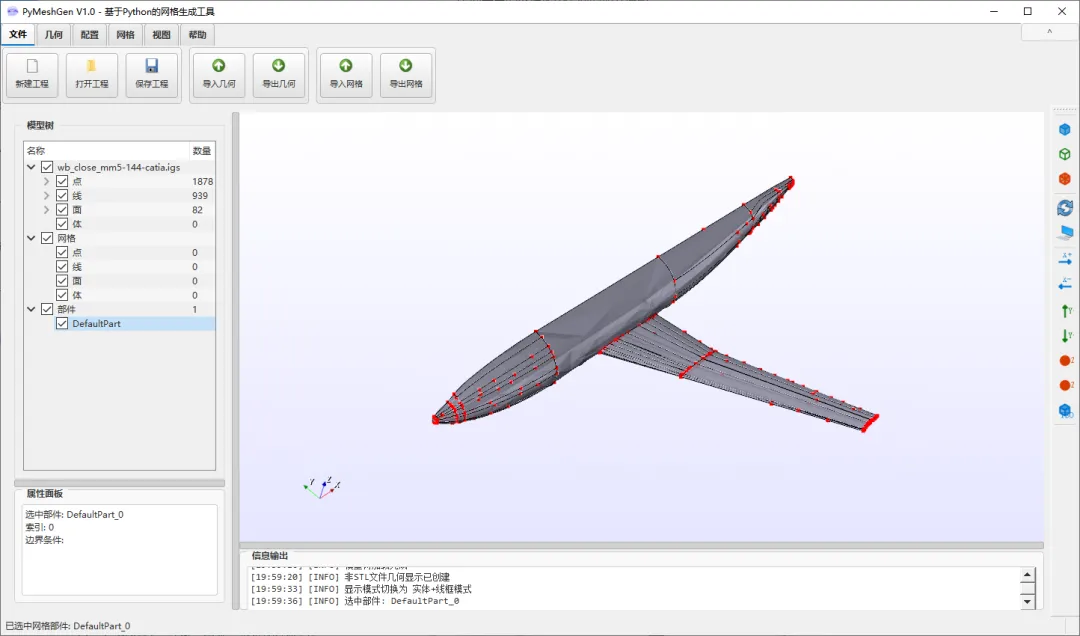

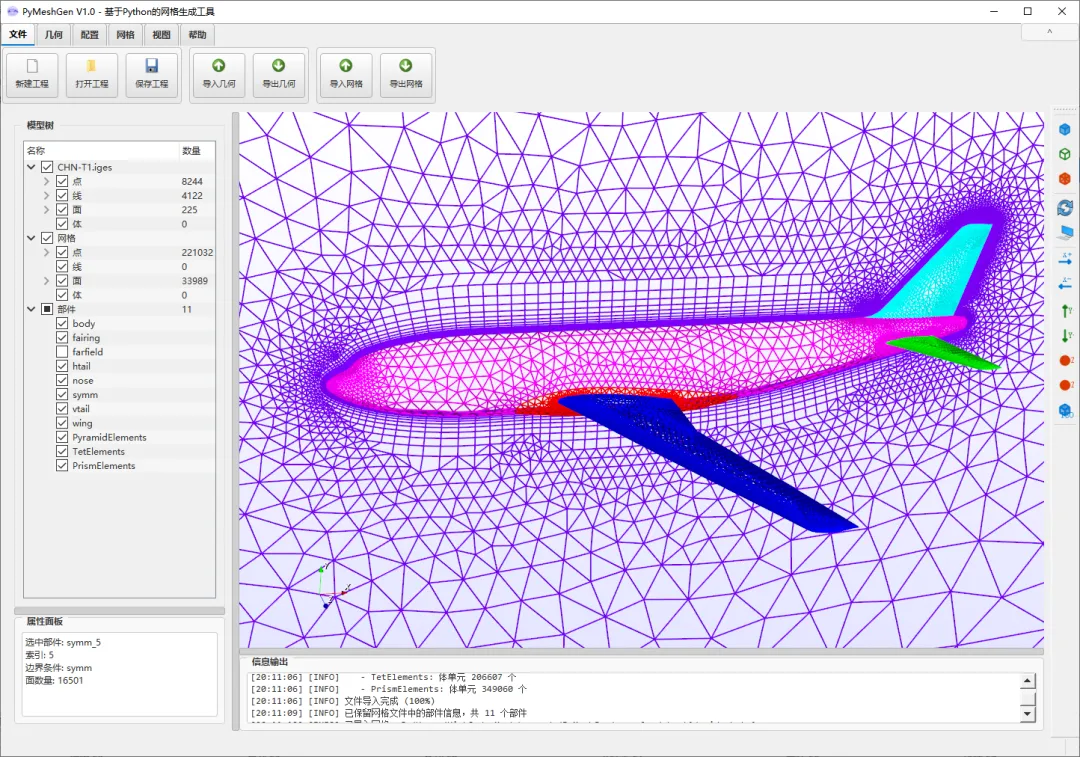

• 导入IGES：

7.2 网格数据管理

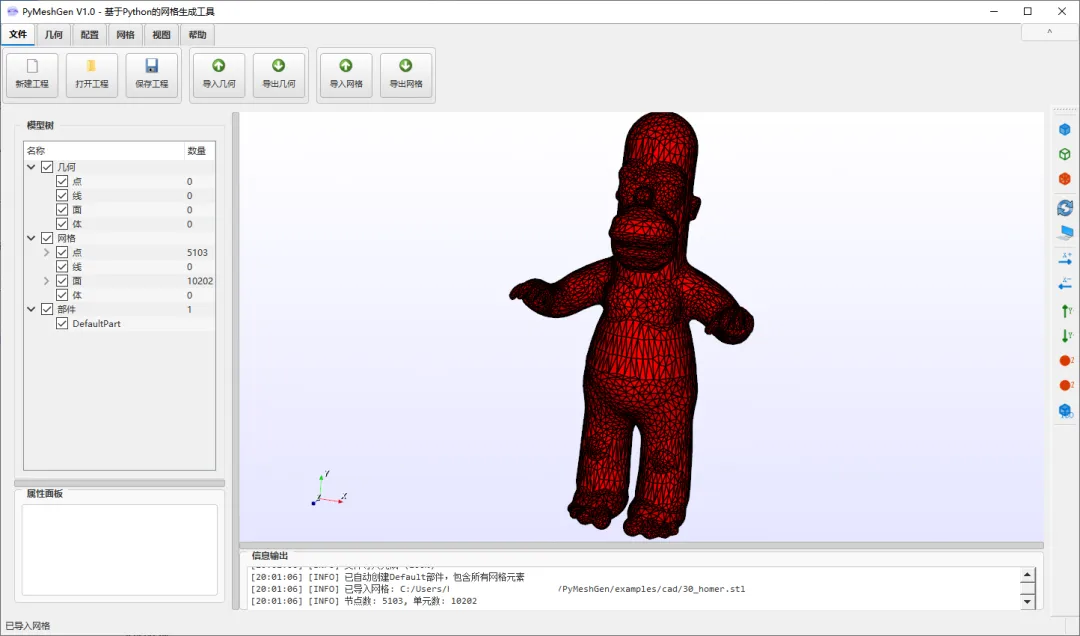

• 导入STL：

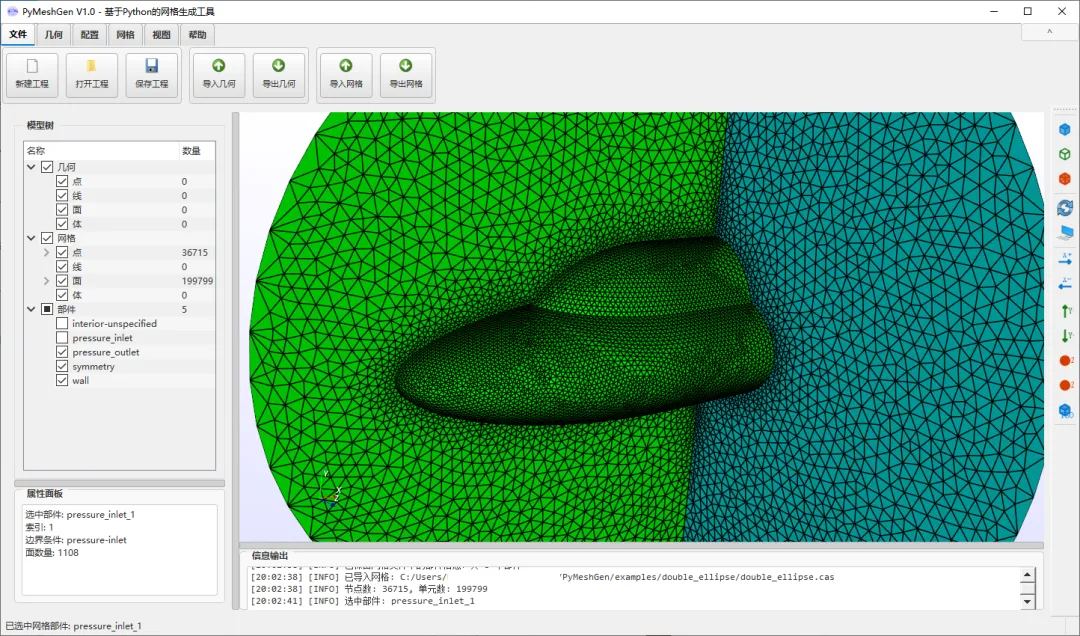

• 导入CAS：

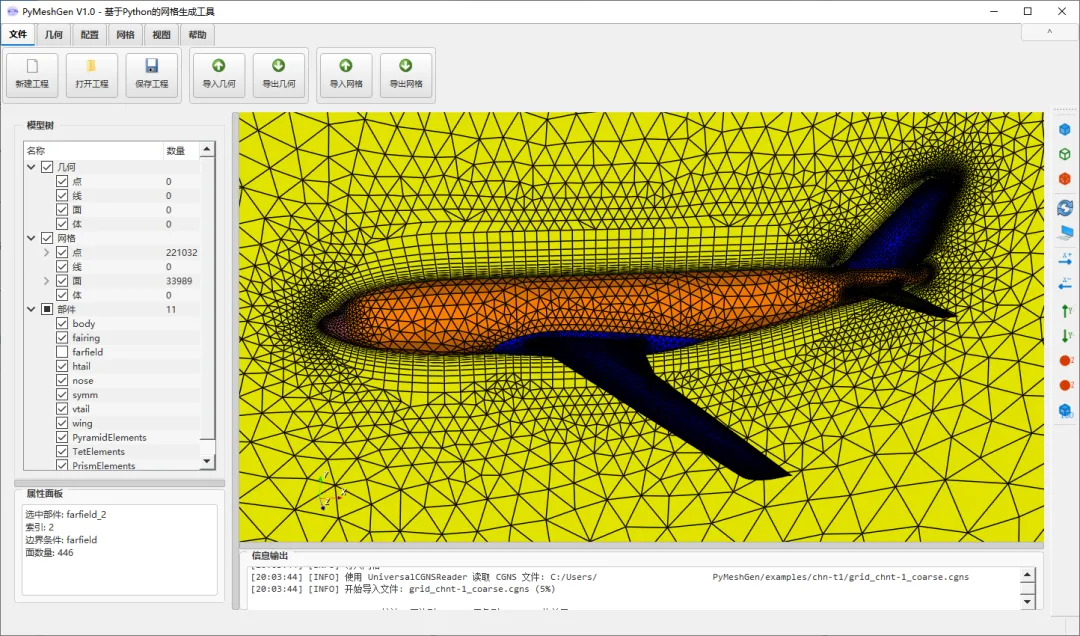

• 导入CGNS：

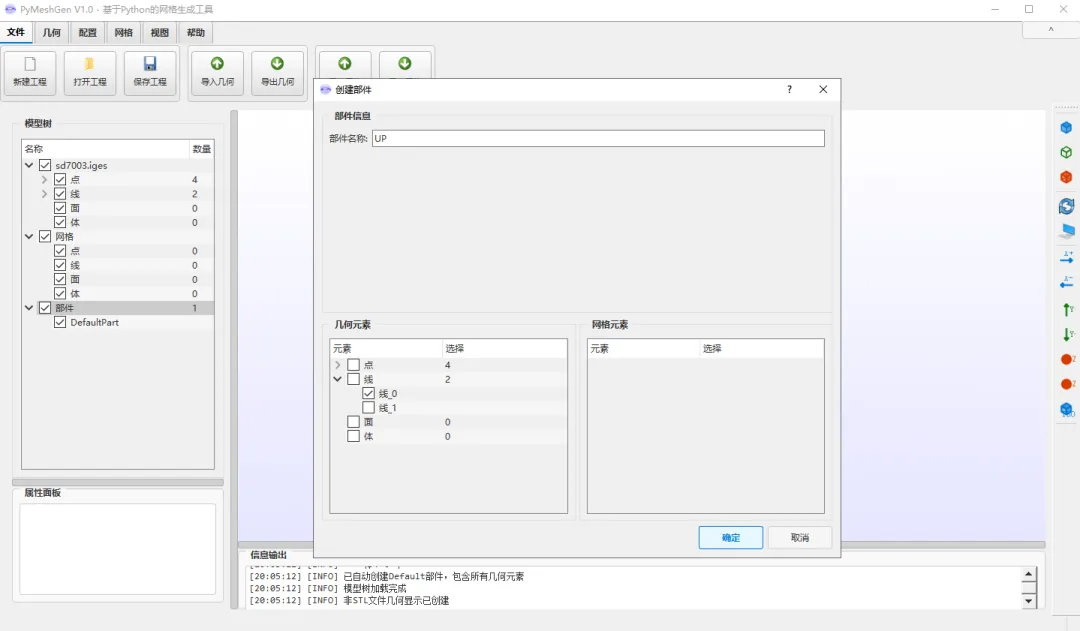

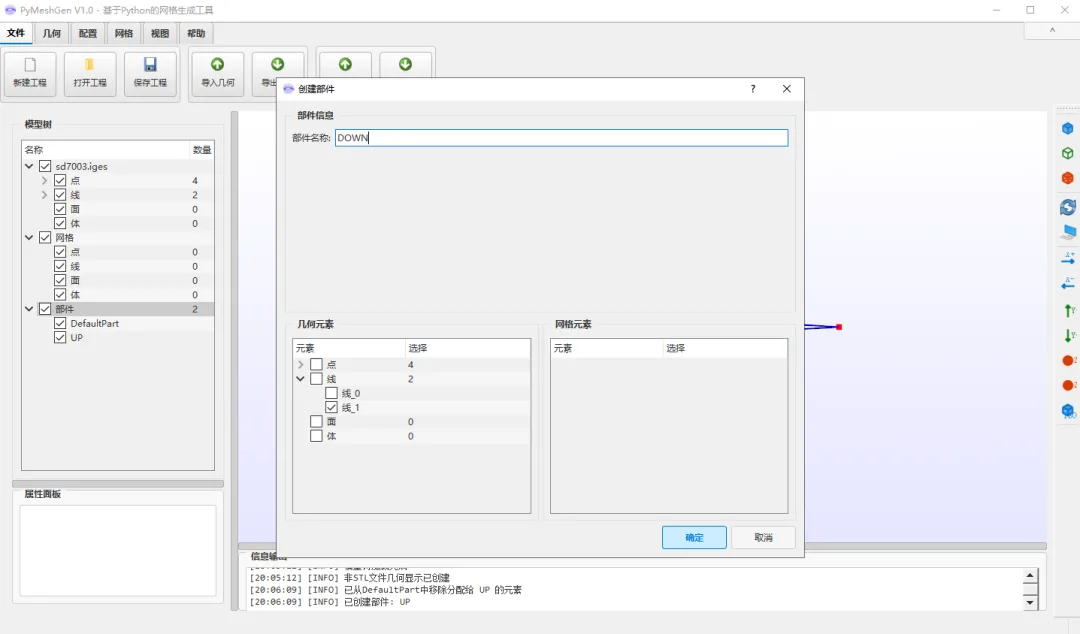

7.3 部件管理

八、总结

PyMeshGen GUI的模型树组件通过以下设计实现了高性能、易扩展的三维数据管理：

• 三层架构：几何、网格、部件的清晰分层
• 分批加载：避免UI冻结，支持大规模数据
• 语义化设计：通过UserRole实现节点语义
• 松耦合：通过反射机制实现业务逻辑解耦
• 性能优化：延迟加载、虚拟化、渲染优化

这套设计不仅适用于网格生成系统，也可以应用到其他需要管理复杂数据的GUI应用中。
