【深度剖析】: Linux内核之内存寻址

一 章节核心目标

内存寻址是内核与硬件交互的核心环节，其核心目标是建立虚拟地址与物理地址的映射关系，实现三大功能：

地址隔离：不同进程的虚拟地址空间相互独立，避免非法访问。

内存扩展：通过虚拟内存突破物理内存容量限制。

高效访问：结合硬件 MMU（内存管理单元）和内核页表机制，实现地址快速转换。

二 物理内存与虚拟内存基础

[1]. 物理内存（Physical Memory）

定义：CPU 可直接访问的实际内存（RAM），以字节为基本存储单位，物理地址是硬件层面的绝对地址。

局限性：

>>容量有限，受硬件配置限制；

>>若直接使用物理地址，进程间地址冲突，无法实现隔离。

[2]. 虚拟内存（Virtual Memory）

定义：内核为进程提供的抽象地址空间，进程所有内存操作均基于虚拟地址，与物理内存解耦。

核心优势：

>>进程拥有统一的虚拟地址空间布局，与物理内存分布无关；

>>支持按需分配：仅当进程访问虚拟地址时，才分配对应的物理内存页帧。

[3]. 地址转换的必要性

虚拟地址无法直接被硬件识别，必须通过MMU + 页表转换为物理地址，才能访问实际内存。

地址转换是 ** 硬件（MMU）+ 软件（内核页表）** 协同完成的过程。

三 x86 架构的寻址模式（硬件基础）

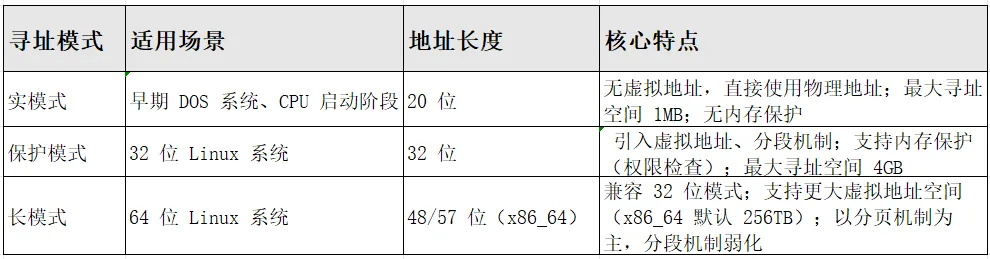

Linux 内存寻址依赖 CPU 架构的寻址模式，以 x86 架构为例，主要经历 3 个阶段，决定了地址转换的方式。

关键补充：

分段：将虚拟地址划分为段选择子 + 段内偏移，先转换为线性地址（32 位）。x86 保护模式下必须启用分段，但 Linux 对其进行了弱化处理（所有进程使用相同的段描述符，段基址为 0，段内偏移 = 线性地址），本质上是 “平坦地址空间”。

分页：将线性地址划分为页目录 + 页表 + 页内偏移，转换为物理地址。这是 Linux 内存寻址的核心机制。

四  虚拟地址空间的划分（32 位/64 位）

[1]. 32 位 Linux 系统（虚拟地址空间 4GB）

内核将 4GB 虚拟地址空间分为两部分，用户态与内核态严格隔离：

用户态空间：0x00000000 ~ 0xBFFFFFFF（低 3GB）

每个进程独占，包括代码段、数据段、堆、栈、共享库等；

进程退出后，该空间被释放。

内核态空间：0xC0000000 ~ 0xFFFFFFFF（高 1GB）

所有进程共享，存放内核代码、数据、页表、物理内存映射等；

用户态进程无法直接访问，需通过系统调用陷入内核态。

32 位内核空间的细分（！！！关键）

为解决 1GB 内核空间不足以映射全部物理内存的问题，内核将高 1GB 空间分为 3 部分：

高端内存的意义：32 位系统中，若物理内存 > 896MB，超出部分无法直接映射到内核空间，需通过高端内存的动态映射机制临时访问，避免内存浪费。

[2]. 64 位 Linux 系统（以 x86_64 为例）

虚拟地址长度：硬件支持 48 位有效地址，对应256TB虚拟地址空间。

空间划分：默认采用1:1划分，用户态和内核态各占 128TB：

用户态：0x0000000000000000 ~ 0x00007FFFFFFFFFFF

内核态：0xFFFF800000000000 ~ 0xFFFFFFFFFFFFFFFF

优势：内核空间足够大，无需划分高端内存，所有物理内存均可直接映射，大幅简化寻址逻辑。

五 地址转换的核心机制：多级页表

[1]. 单级页表的缺陷

若采用单级页表（虚拟地址直接对应页表项），32 位系统需1024*1024个页表项（每个页表项 4 字节），占用4MB内存，且每个进程都需独立页表，内存开销极大。

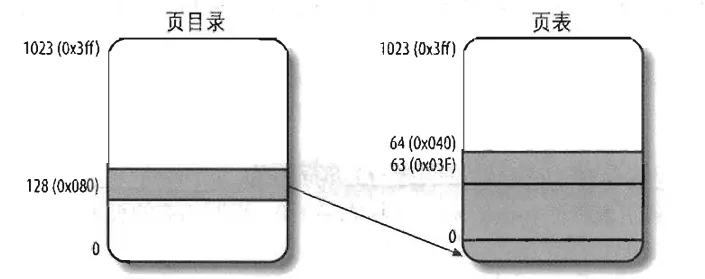

[2]. 多级页表的设计思路

将虚拟地址划分为多个层级的索引，仅为实际使用的虚拟地址分配页表项，大幅减少页表占用的内存空间。

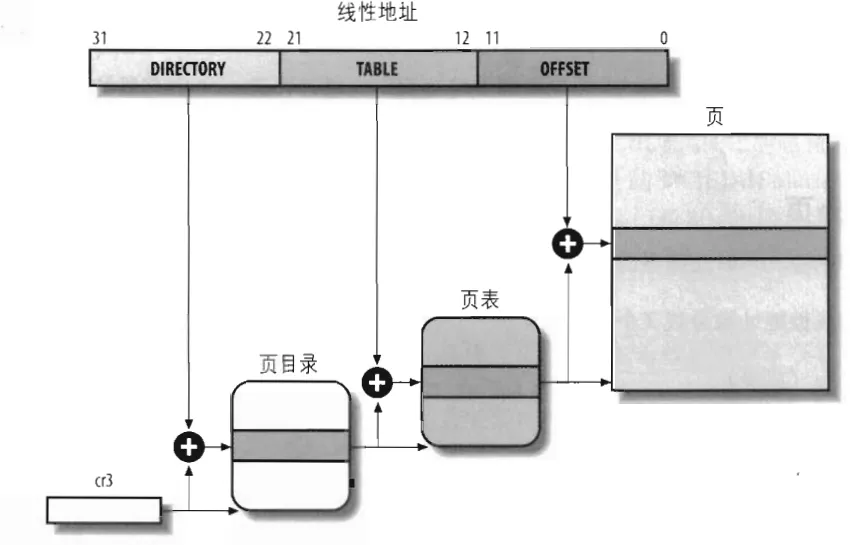

[3]. x86 架构的多级页表实现

>>32 位系统：二级页表

虚拟地址（32 位）划分为 3 部分：

页目录索引（10 位）→ 页目录项（PDE）

页表索引（10 位）→ 页表项（PTE）

页内偏移（12 位）→ 对应物理页帧内的字节位置（4KB 页大小，2^12=4096）

>>转换流程：

CPU 将页目录基址寄存器（CR3）的值作为页目录的物理地址；

通过页目录索引找到对应的 PDE，判断该页表是否存在；

若存在，通过页表索引找到对应的 PTE，获取物理页帧号；

物理页帧号 + 页内偏移 = 最终物理地址。

>>64 位系统：四级页表（x86_64）

虚拟地址（48 位）划分为 5 部分：

页全局目录索引（PGD，9 位）

页上级目录索引（PUD，9 位）

页中间目录索引（PMD，9 位）

页表索引（PTE，9 位）

页内偏移（12 位）

核心优化：支持大页（如 2MB、1GB），大页可跳过部分页表层级，减少地址转换的开销，适合嵌入式、数据库等对内存访问速度要求高的场景。

[4]. 关键硬件组件

MMU：内存管理单元，集成在 CPU 内部，负责执行地址转换的硬件逻辑；

TLB（快表）：MMU 中的高速缓存，存储最近使用的页表项，避免每次访问内存都要查询页表（页表存储在内存中，访问速度慢），大幅提升地址转换效率；

CR3 寄存器：存储当前进程页目录的物理地址，进程切换时，内核会更新 CR3 的值，实现进程地址空间的切换。

六 内核态的特殊寻址机制

[1]. 物理内存的直接映射（低端内存）

32 位系统中，低端内存（前 896MB）的虚拟地址与物理地址的映射关系为：

虚拟地址 = 物理地址 + 0xC0000000（PAGE_OFFSET）

这种映射是永久的，内核可直接通过虚拟地址访问物理内存，无需额外转换；

适用于内核频繁访问的物理内存区域（如内核代码、数据、设备缓冲区）。

[2]. 高端内存的动态映射

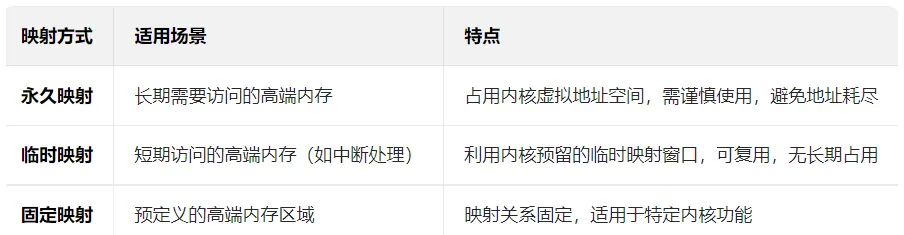

32 位系统中，超过 896MB 的物理内存属于高端内存，无法直接映射，内核通过 3 种方式临时访问：

七 核心考点与易错点总结

[1].分段机制在 Linux 中的作用：x86 保护模式下必须启用分段，但 Linux 将所有段的基址设为 0，段内偏移等于线性地址，本质上是 “平坦地址空间”，分页才是 Linux 寻址的核心。

[2].多级页表的优势：减少页表的内存开销，支持非连续的物理内存映射。

[3].TLB 的作用：缓存页表项，提升地址转换效率，进程切换会导致 TLB 失效（需刷新 TLB）。

[4].32 位 vs64 位寻址的区别：64 位系统无需高端内存机制，支持更大的虚拟地址空间和大页，寻址逻辑更简单。

[5].CR3 寄存器的意义：存储当前进程页目录的物理地址，是进程地址空间隔离的关键。

八 与内存管理的关联

内存寻址是内存管理的基础：

内存寻址解决 “虚拟地址如何转换为物理地址” 的问题；

内存管理解决 “物理页帧如何分配、回收、复用” 的问题；

两者结合，共同实现 Linux 系统对内存的高效管理。

以上为全文内容。
