凌晨两点，航空工程师小李盯着屏幕上弹出的 “特征再生失败” 提示，狠狠揉了揉发红的眼睛。为了给火箭发动机喷注器做拓扑优化，他已经在传统 CAD 里反复调整了三天，每次修改晶格参数，模型都会出现碎面和破面；好不容易导出到有限元软件，又花了整整两天划分网格，结果因为几何质量太差，计算直接崩溃。
这不是小李一个人的困境 —— 在传统工业设计的工作流里，“建模崩溃”“网格难产”“仿真卡顿” 几乎是每个工程师的日常。直到 nTop 的出现，用一种全新的技术思路，把这些行业痛点变成了过去式。今天，我们就来深度拆解这款重新定义工业设计的 “黑科技” 工具。
一、nTop 是什么？从实验室走出的工业设计革命者
nTop 不是一款普通的 CAD 软件，它是全球首款以隐式建模为核心的工程设计平台，由前 NASA 工程师 Brad Rothenberg 在 2015 年创立。不同于传统 CAD 依赖 “点 - 线 - 面” 拼接的显式几何，nTop 的核心理念是 “几何即代码”：它用数学函数来描述每一个三维形状，把复杂的结构变成了一行行可编辑的参数化代码。
你可以把它理解成一个 “几何编程工具”：设计师不需要再拖拽一个个特征，而是通过定义参数、编写函数，让软件自动生成稳定的几何模型。这种思路的诞生，源于 Brad Rothenberg 在 NASA 工作时的痛点 —— 当时他需要设计复杂的航天结构，但传统 CAD 根本无法处理拓扑优化后的不规则形状，于是他决定自己开发一套工具。
如今，nTop 已经成为航空航天、医疗、汽车等领域的 “标配工具”，客户包括 NASA、SpaceX、波音、强生等行业巨头。它的出现，彻底打破了传统 CAD 的技术天花板，让工业设计从 “拼积木” 走向了 “写代码”。
二、隐式建模：用数学重新定义几何的底层逻辑
要理解 nTop 的魔力，必须先搞懂它的核心技术 ——隐式建模，以及背后的符号距离场（SDF）。
我们先来看传统 CAD 的显式几何（B-Rep 边界表示）：它就像用积木拼出的城堡，每一块积木是 “面”，拼接处是 “边”，整个模型是离散的、脆弱的。一旦调整某个积木的位置，整个城堡可能就会散架。比如你想在一个复杂的晶格结构上增加一个孔，传统 CAD 需要先删除原有面，再重新生成新的面，稍有不慎就会出现 “碎面”“破面”，导致模型崩溃。
而隐式建模的思路完全不同：它用一个连续的数学函数来描述形状，比如图中的椭球体公式 F(x,y,z) = sqrt(x² + y² + 9z²) - 1。这个函数就像一张 “等高线地图”，三维空间里的每个点都能通过计算，知道自己离形状边界有多远 —— 距离为正就在外部，为负就在内部，为零就在边界上。
这种连续的数学表示，带来了三个革命性的优势：
- 无限稳定性：无论你怎么调整参数，模型始终保持连续，不会出现碎面、破面的问题。比如你想把椭球体变成球体，只需要修改公式里的系数，模型会实时更新，完全不会崩溃。
- 复杂结构自由生成：隐式建模天生支持拓扑优化、晶格结构、多孔介质等复杂形态，这些都是传统 CAD 根本无法处理的。比如你可以用几行代码生成一个具有梯度孔隙率的医疗植入物，精确控制每个区域的孔径和孔隙率。
- 布尔运算无损耗：传统 CAD 的布尔运算（合并、切割、相交）很容易产生几何瑕疵，而隐式建模的布尔运算只是函数的简单组合，比如两个形状的合并就是取两个 SDF 函数的最小值，结果始终保持连续光滑。

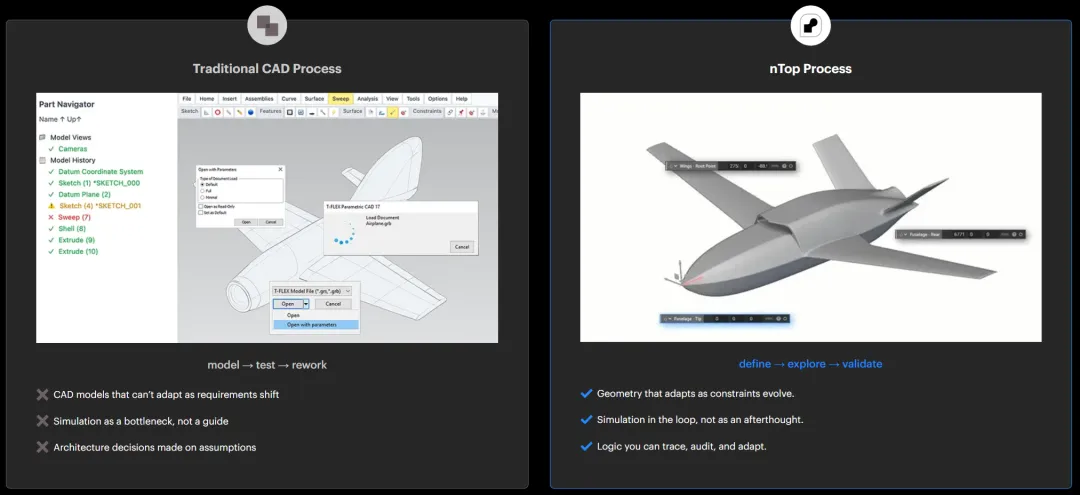

三、降维打击：隐式建模如何重构设计 - 仿真全流程
很多人会问：nTop 和我们常用的 CAD + 有限元软件有什么区别？答案是：它不是 “替代”，而是 “重构” 了整个设计 - 仿真流程。
在传统工作流里，设计师先用 CAD 建出显式几何，再导出到有限元软件划分网格，最后进行仿真分析。这个过程里，网格划分往往要占用 70% 以上的时间：复杂结构的网格极易出现质量问题，一旦设计变更，又要重新划分网格，效率极低。更致命的是，当几何过于复杂时，传统有限元软件甚至无法生成可用的网格，直接导致仿真失败。
而 nTop 的隐式建模，让设计和仿真从 “割裂” 走向了 “无缝”：
- 网格生成的革命性突破：因为几何是用数学函数定义的，nTop 可以直接生成自适应体素网格，无需手动修复几何。对于复杂的晶格结构，网格生成速度提升了 10-100 倍，而且网格质量始终保持最优。
- 设计 - 仿真一体化迭代：当你调整设计参数（比如晶格尺寸、壁厚梯度）时，模型会实时更新，仿真也能同步迭代，完全不需要在软件间反复导出导入。比如你想优化一个航空支架的重量，只需要修改拓扑优化的目标函数，nTop 会自动生成新的几何并同步完成仿真，整个过程只需要几分钟。
- 多物理场仿真的天然适配：隐式建模的连续函数表示，天生适合处理热、流体、结构等多物理场耦合问题。比如在火箭发动机喷注器的设计中，nTop 可以同时考虑流体流动和结构应力，直接生成满足多物理场需求的最优结构。
真实案例：SpaceX 在开发星舰的猛禽发动机时，用 nTop 设计了燃料喷注器的复杂冷却通道。过去用传统 CAD 建模需要 3 周，网格划分需要 2 周，现在用 nTop 只需要 2 天就能完成建模 + 仿真迭代，效率提升了一个数量级，而且结构重量降低了 20%，冷却效率提升了 15%。
四、nTop 能解决哪些行业痛点？从航天到医疗的全场景覆盖
nTop 的隐式建模技术，尤其适合那些需要 “复杂轻量化结构” 的领域，我们来看几个典型场景：
🔹 航空航天：从卫星支架到火箭舱段
在航空航天领域，轻量化是永恒的追求。nTop 可以生成拓扑优化的舱段、晶格填充的卫星支架，让结构重量降低 30%-50%，同时保持强度。比如 NASA 用 nTop 设计了猎户座飞船的隔热结构，通过隐式建模实现了复杂的梯度孔隙率，既保证了隔热性能，又大幅减轻了重量。
🔹 医疗植入物：从钛合金假体到 3D 打印骨骼
在医疗领域，nTop 可以设计出匹配人体骨骼的多孔钛合金假体，通过隐式函数精确控制孔隙率和孔径，提升骨整合效果。比如强生用 nTop 开发的膝关节假体，孔隙率从传统的 40% 提升到 60%，骨整合率提高了 25%，患者的恢复时间缩短了 30%。
🔹 汽车制造：从一体化压铸到碰撞结构优化
在汽车领域，nTop 可以快速生成一体化压铸的车身结构，减少零件数量的同时，让碰撞性能更优。比如特斯拉在开发 Cybertruck 的防撞结构时，用 nTop 进行拓扑优化，将原来的 17 个零件整合为 1 个，重量降低了 40%，碰撞强度提升了 20%。
🔹 增材制造：从设计自由到工艺优化
在 3D 打印领域，nTop 天生适配复杂结构的需求，无需考虑传统加工的工艺限制。比如 GE 航空用 nTop 设计了燃油喷嘴的晶格结构，通过 3D 打印制造后，零件寿命从原来的 1000 小时提升到 3000 小时，成本降低了 50%。
五、几何即代码：工业软件的下一个十年
nTop 的出现，不仅仅是一款软件的革新，更是工业设计理念的转变。当几何变成了可编辑的代码，工程师就可以像程序员一样，用参数化、模块化的方式构建复杂模型，甚至通过 AI 算法自动优化设计。这种 “工程 + 编程” 的融合，正在重新定义工业软件的边界。
未来的工业设计，不再是 “为网格妥协设计”，而是 “为性能自由设计”。nTop 的隐式建模，正在让这一天提前到来。对于工程师来说，掌握这种新工具，就像从 “用算盘算账” 升级到 “用电脑编程”—— 不是会不会的问题，而是必须跟上的时代趋势。
如果你也想体验 “几何即代码” 的魅力，不妨从 nTop 的免费试用开始，试着用几行代码生成一个复杂的晶格结构，你会发现工业设计原来可以如此简单。
