45号钢轴类零件数控车削工艺拆解 + 编程实例,新手也能看懂

在机械加工领域，45号钢轴类零件因切削性能好、应用场景广，成为数控车床实操的经典案例。很多新手入门时会被工艺设计和编程指令劝退，其实只要理清逻辑、抓住重点，就能轻松上手。

本文结合Ф60mm×140mm 的 45 钢轴类零件加工案例，搭配文末PPT讲义，带你了解轴类零件的加工和编程。

一、工艺前置

工艺是编程的基础，提前明确加工逻辑和参数，后续编程会事半功倍。这一步核心要解决 “能不能加工”“用什么加工”“怎么加工” 三个问题。

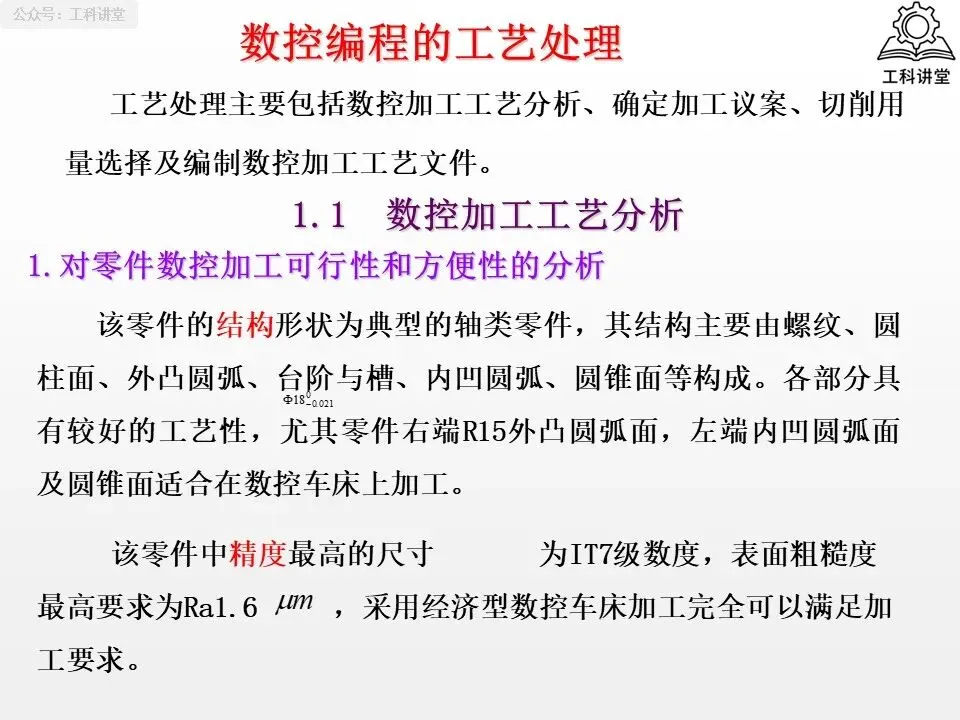

1.1 零件工艺可行性分析

45 钢无热处理要求，切削性能优异，非常适合数控车削。从结构来看，零件包含螺纹、圆柱面、圆弧面、台阶槽等典型特征，尤其是 R15 外凸圆弧和内凹圆弧，完全匹配数控车床的加工优势。精度方面，IT7 级公差和 Ra1.6μm 的表面粗糙度，无需高端设备。

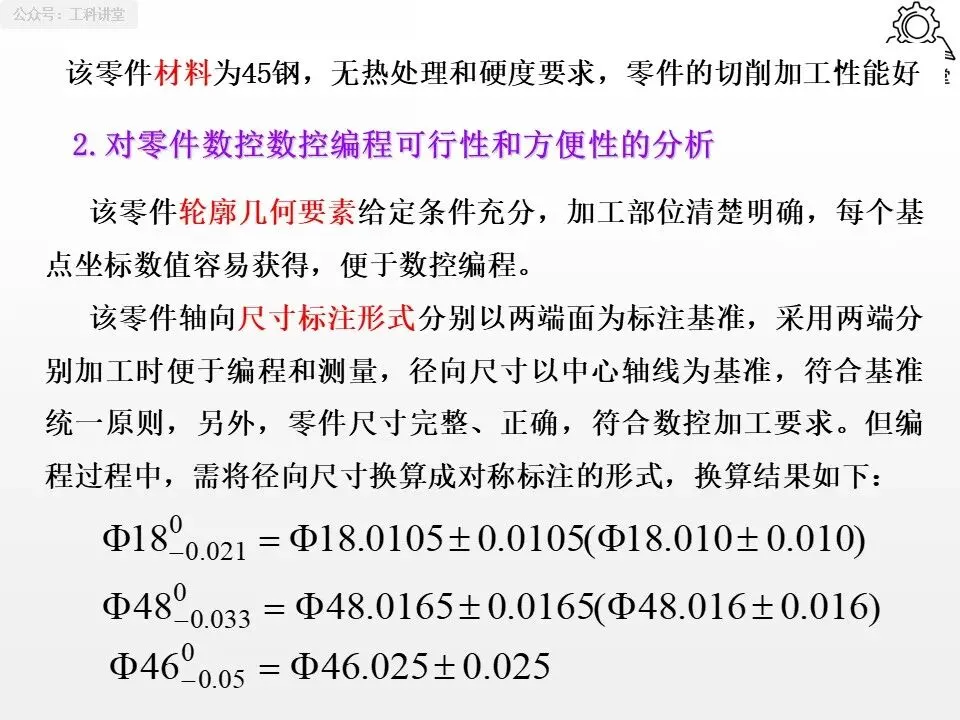

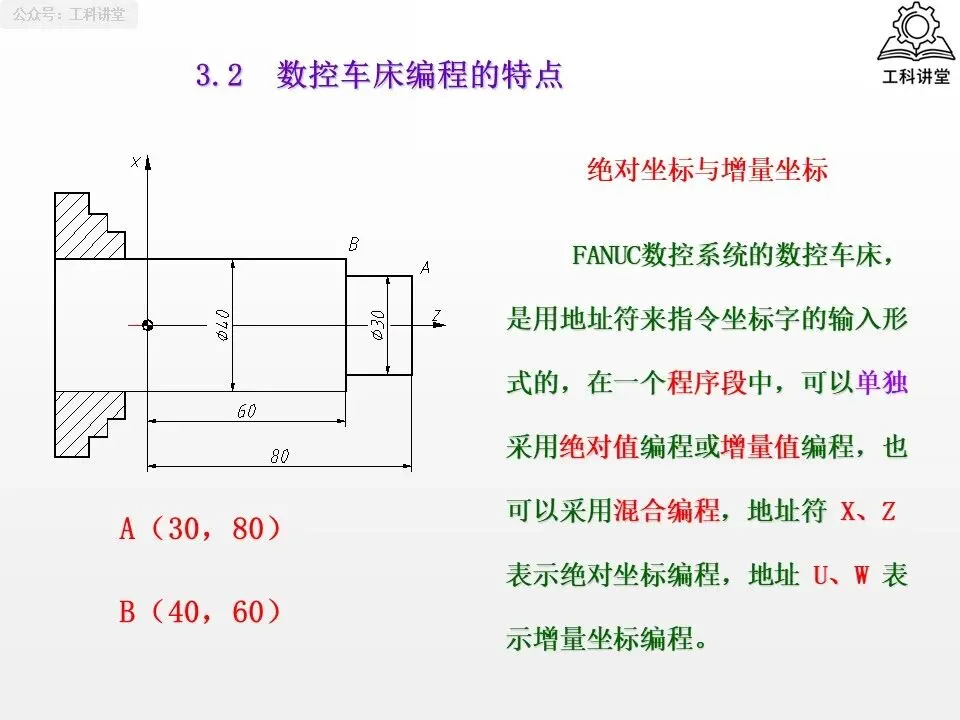

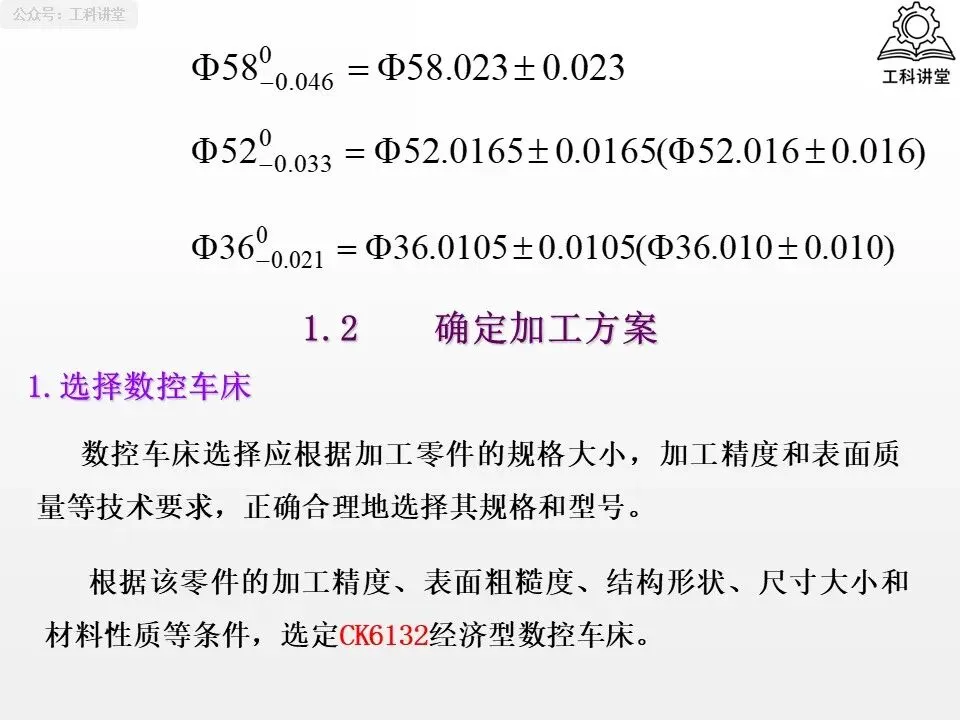

编程可行性上，零件尺寸标注完整，轴向以两端面为基准，径向以中轴线为基准，符合基准统一原则。唯一需要注意的是，编程前要将径向尺寸换算为对称标注形式，避免尺寸偏差。

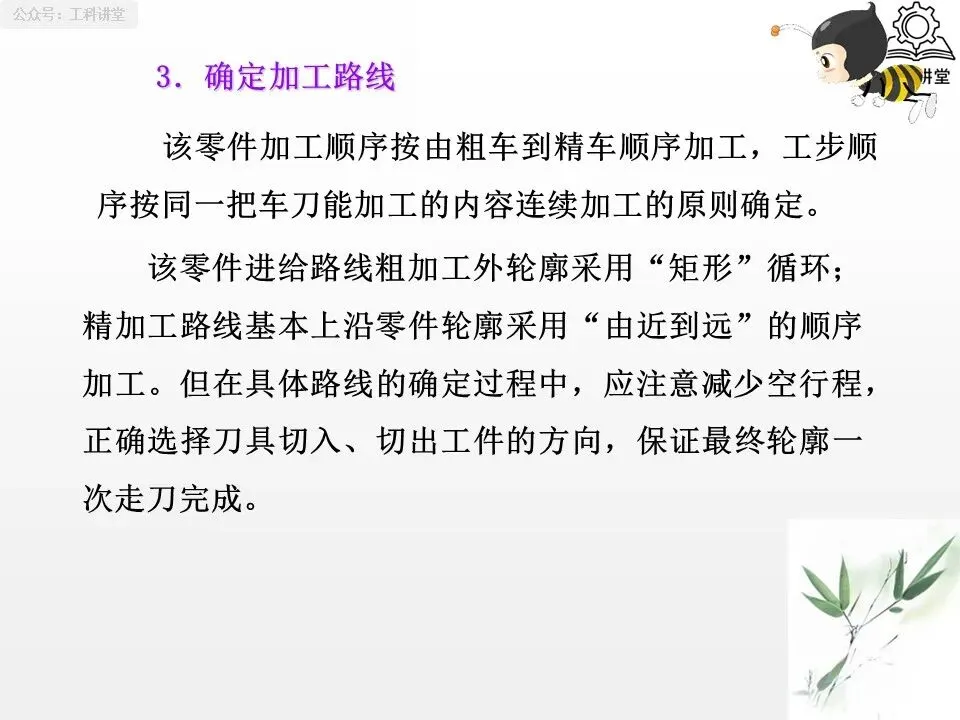

1.2 加工方案精准匹配

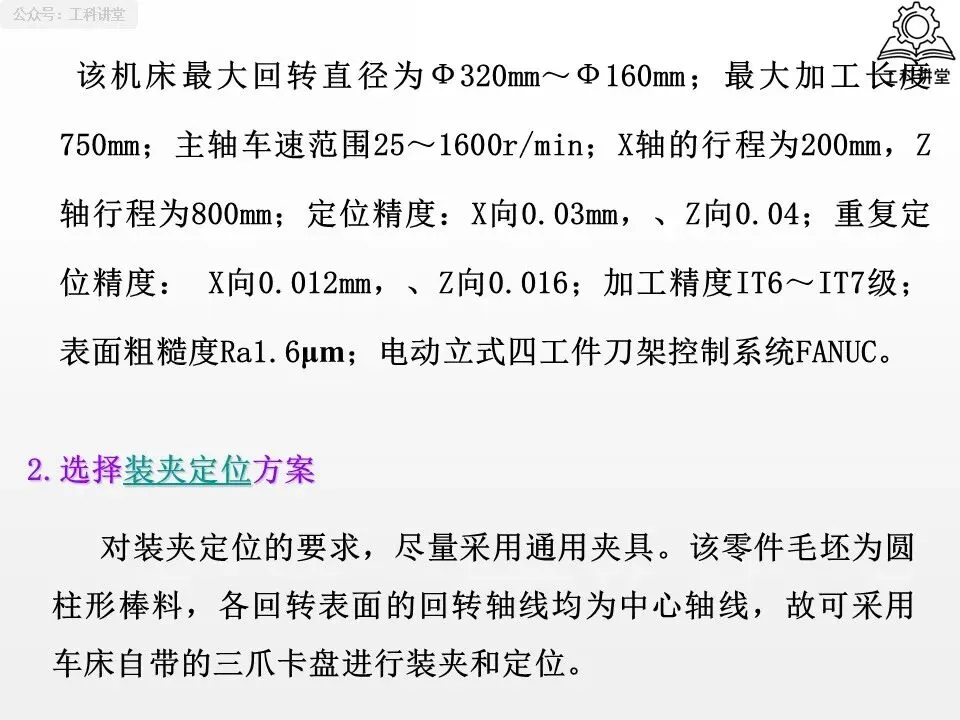

装夹方式：采用三爪卡盘，利用零件圆柱形毛坯的特性，实现快速定位，无需专用夹具，降低操作难度。

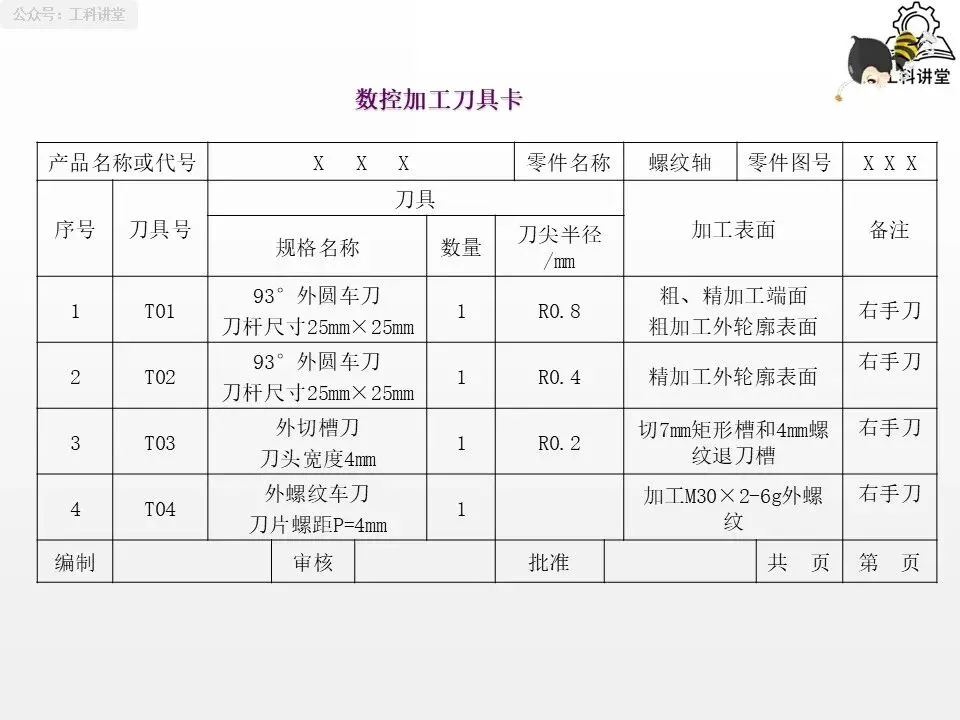

刀具搭配：根据加工需求选择 4 把刀 —— 粗精车端面及外圆用 93° 涂层硬质合金车刀（刀尖半径分别为 0.8mm 和 0.4mm），切槽用 4mm 宽切槽刀，车螺纹用 60° 外螺纹车刀（适配 P=2mm 螺距）。

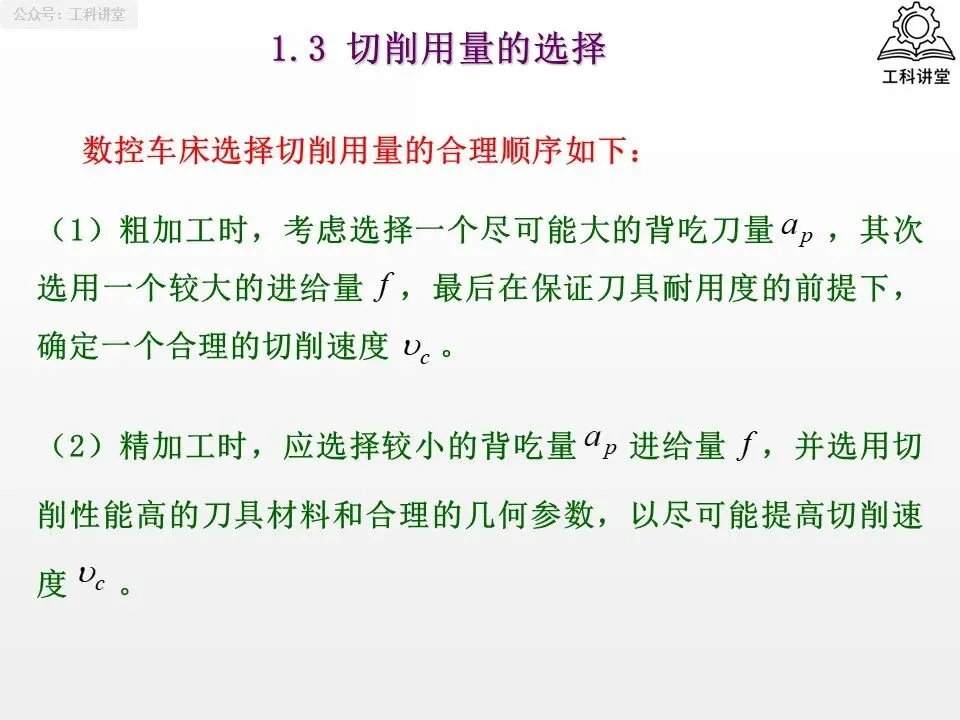

1.3 切削用量科学选择

切削用量直接影响加工效率和质量，新手可直接参考以下参数：

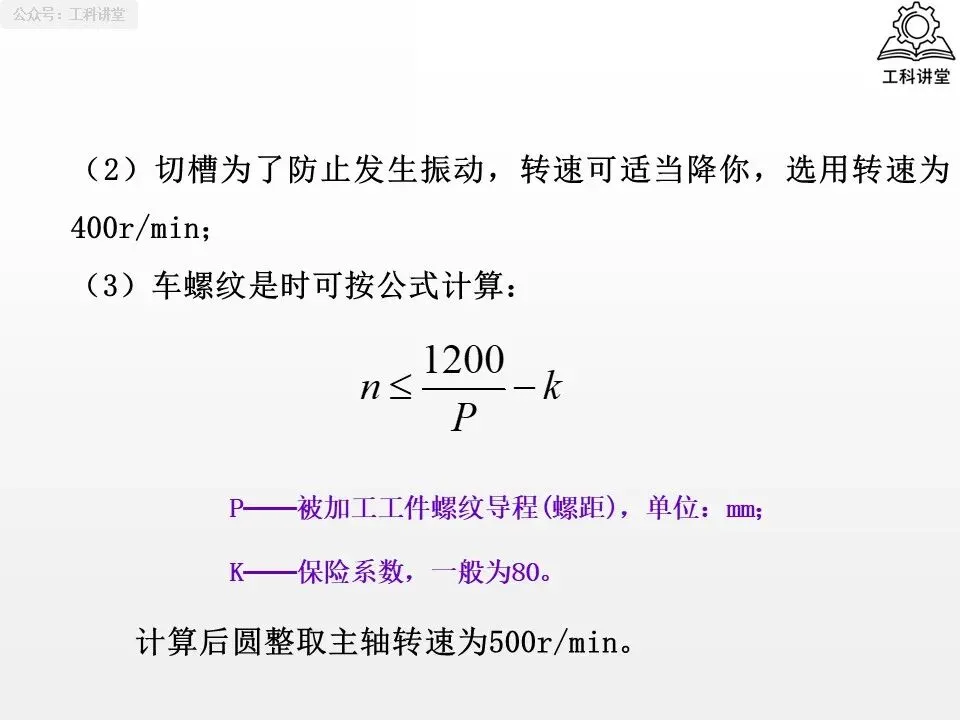

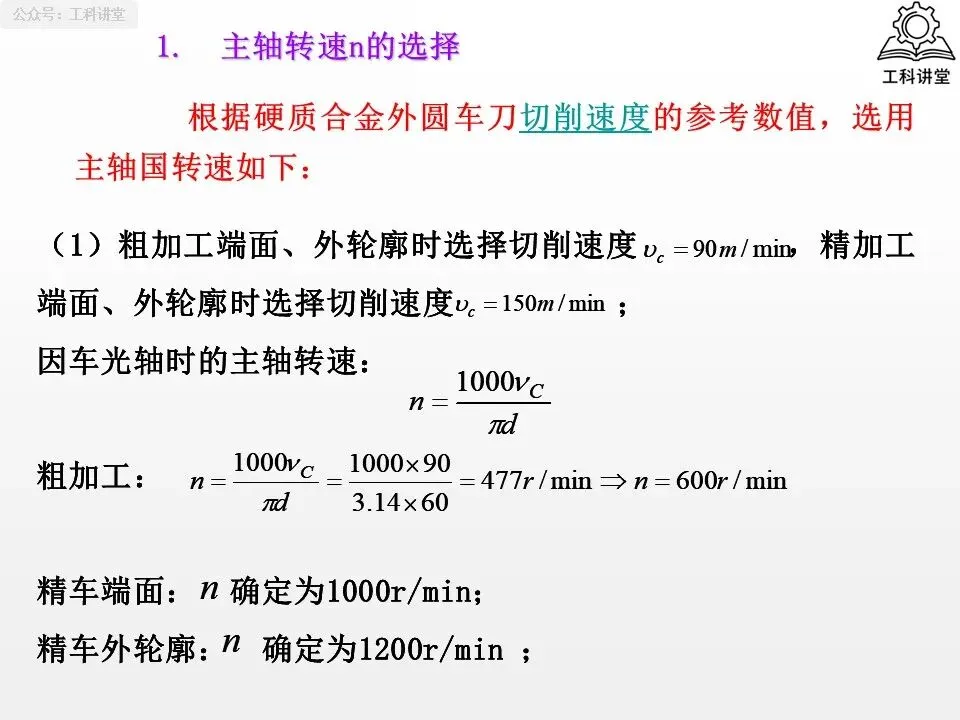

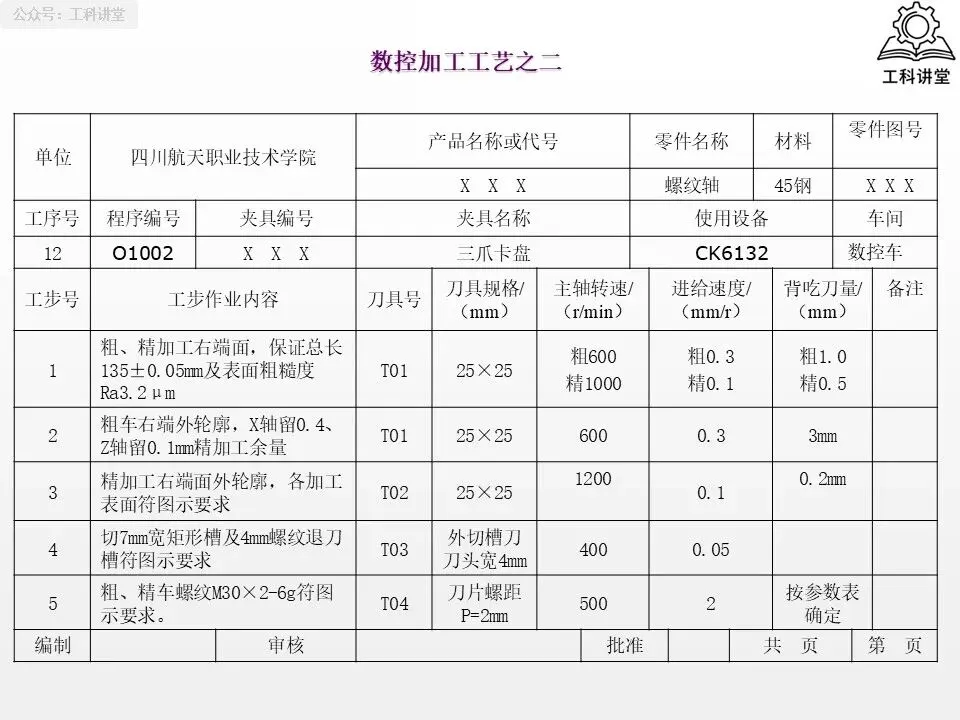

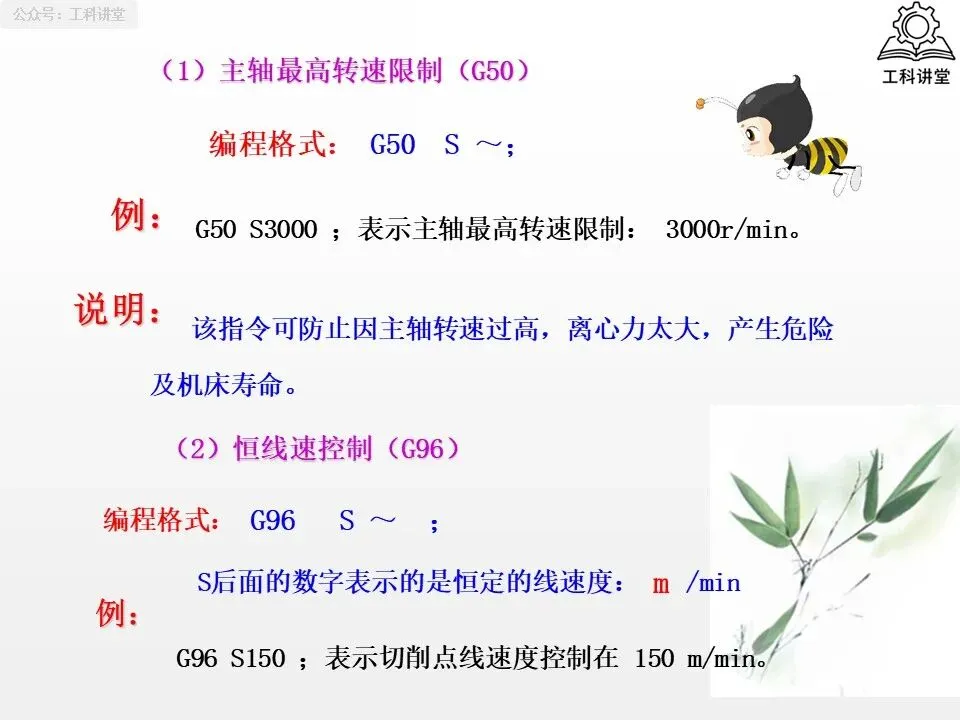

主轴转速：粗加工端面及外圆 600r/min，精加工 1000-1200r/min，切槽 400r/min（防振动），车螺纹 500r/min（按公式计算后圆整）。

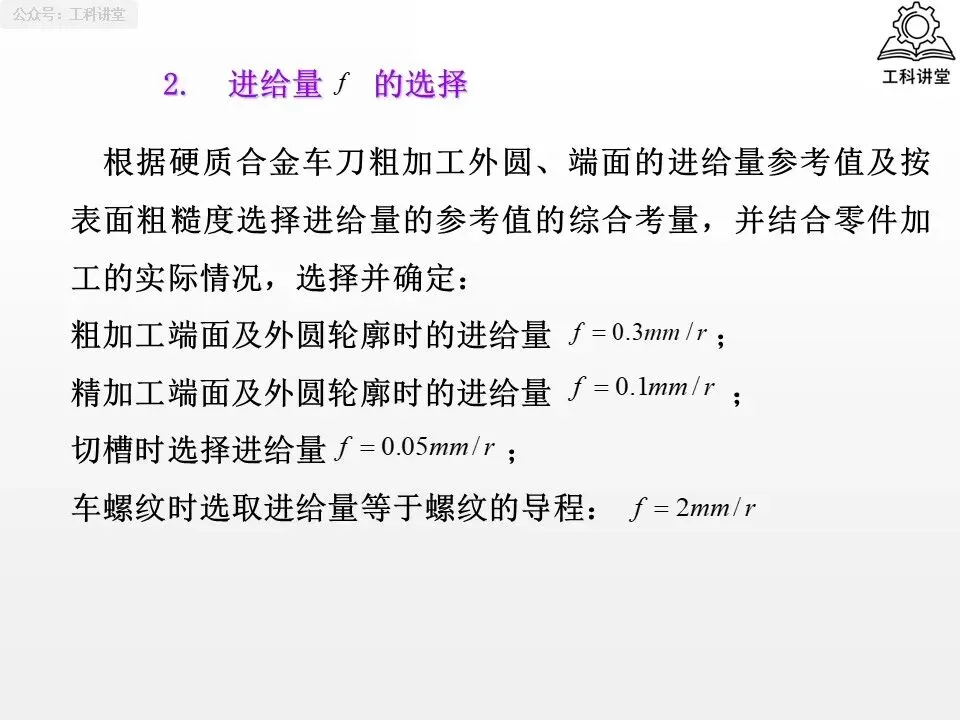

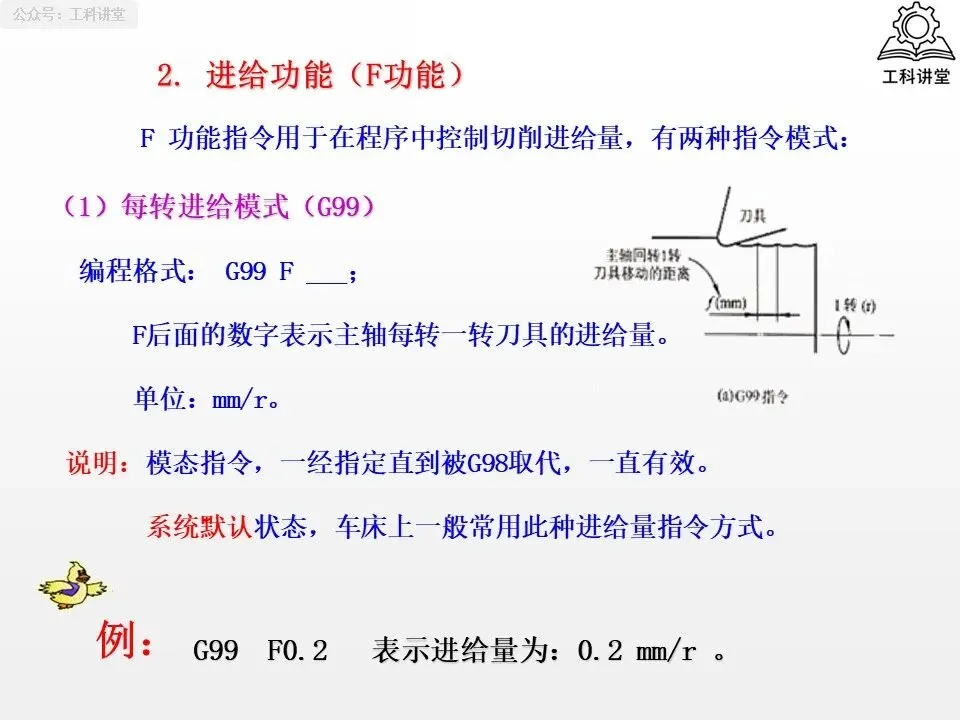

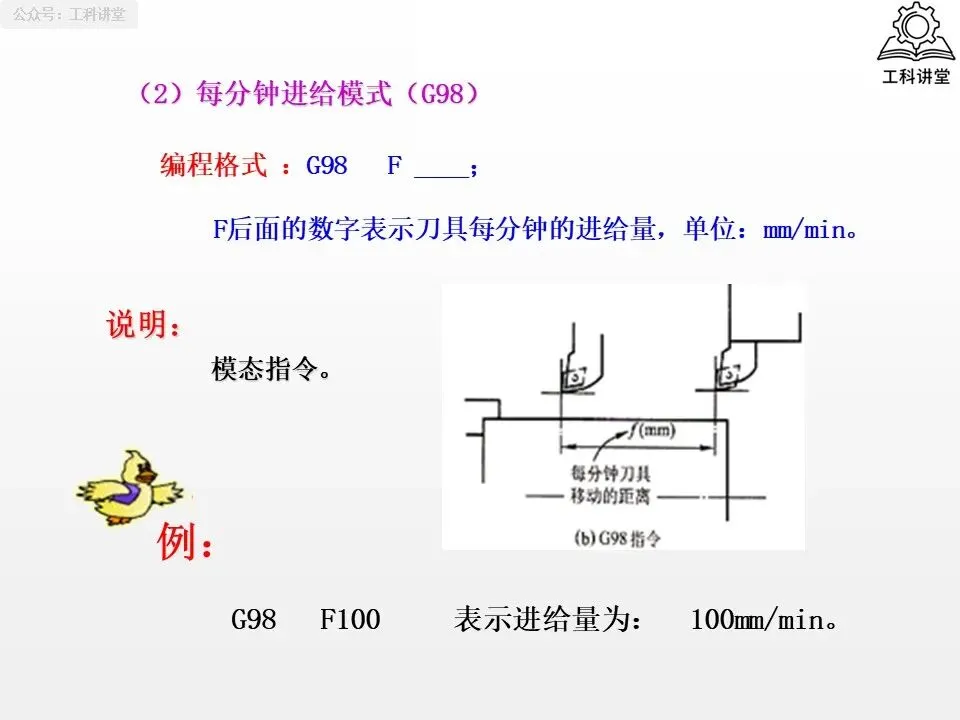

进给量：粗加工 0.3mm/r，精加工 0.1mm/r，切槽 0.05mm/r，车螺纹进给量等于导程（2mm）。

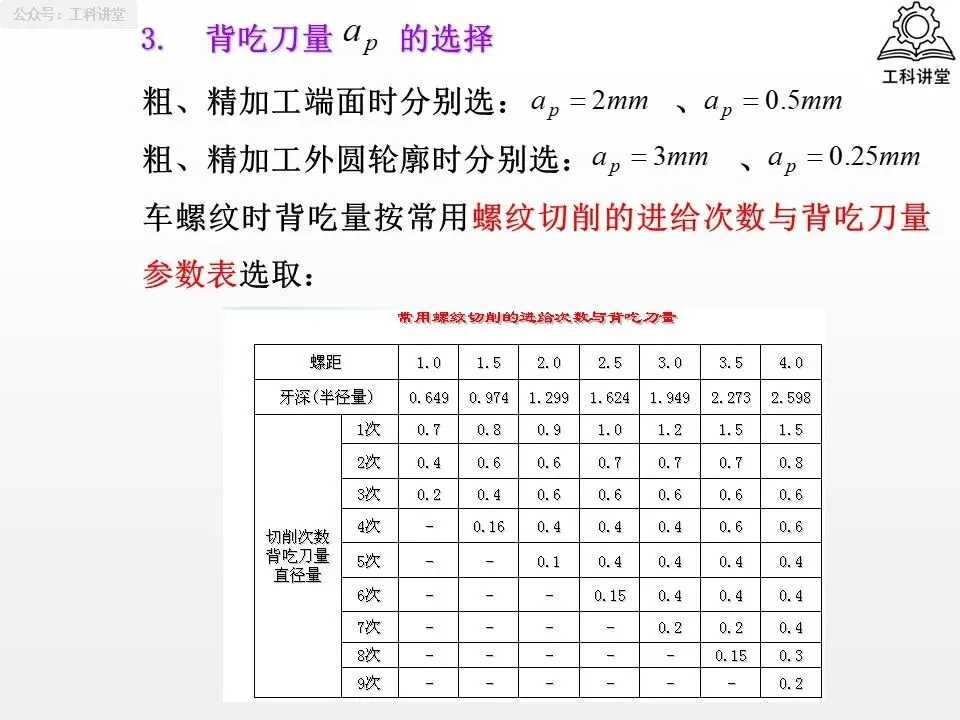

背吃刀量：粗加工外圆 3mm、端面 1.0mm，精加工均为 0.2-0.5mm；车螺纹按螺距 2mm 对应的参数表分次进给，避免一次性切削量过大损坏刀具。

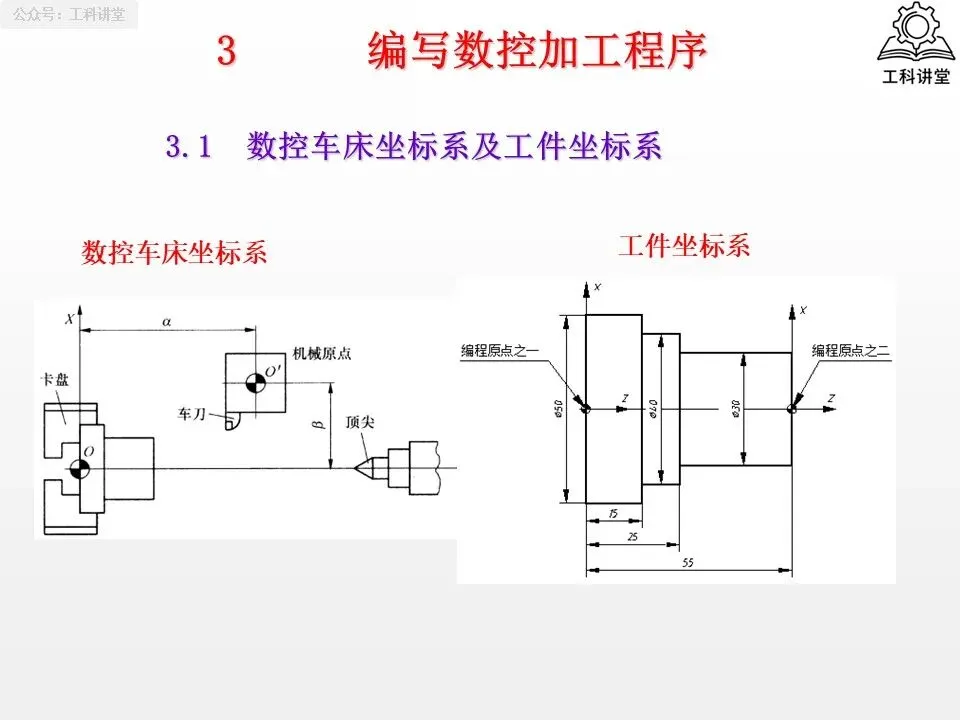

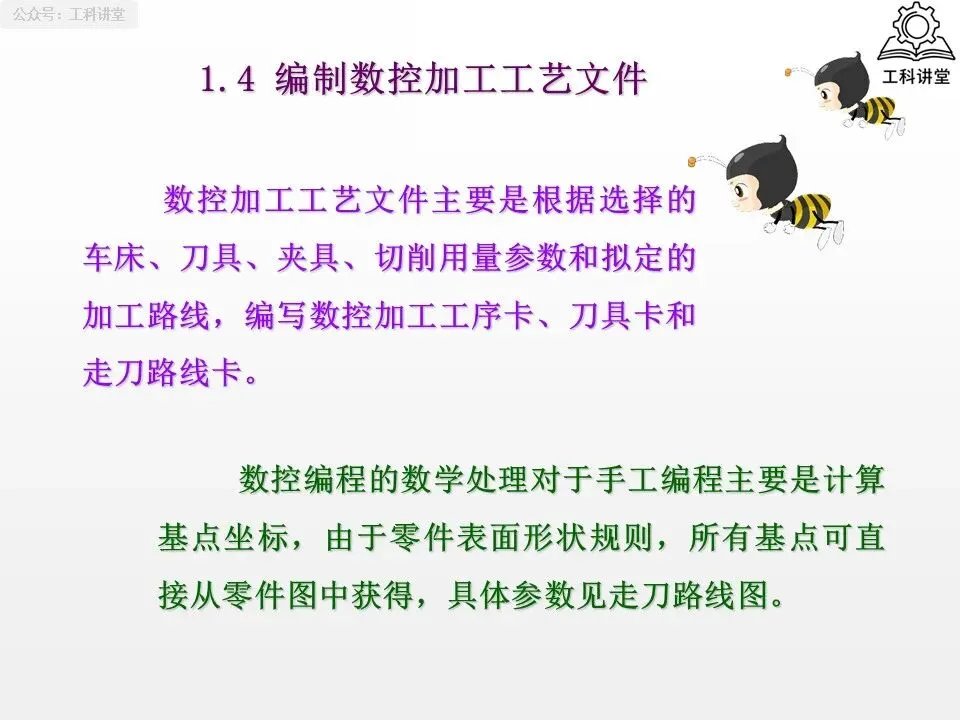

二、编程核心

掌握核心指令和循环逻辑，就能摆脱 “逐点编程” 的繁琐，高效完成编程。以下重点拆解常用指令和完整实例，兼顾理论和实操。

2.1 核心编程指令速记

新手无需死记所有指令，重点掌握这几组即可：

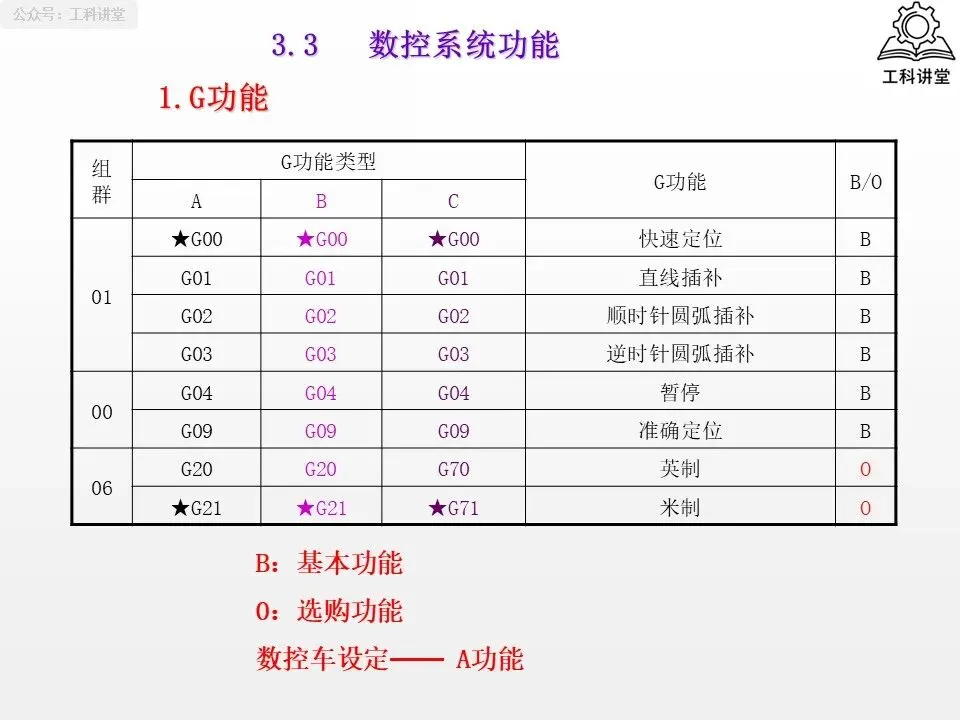

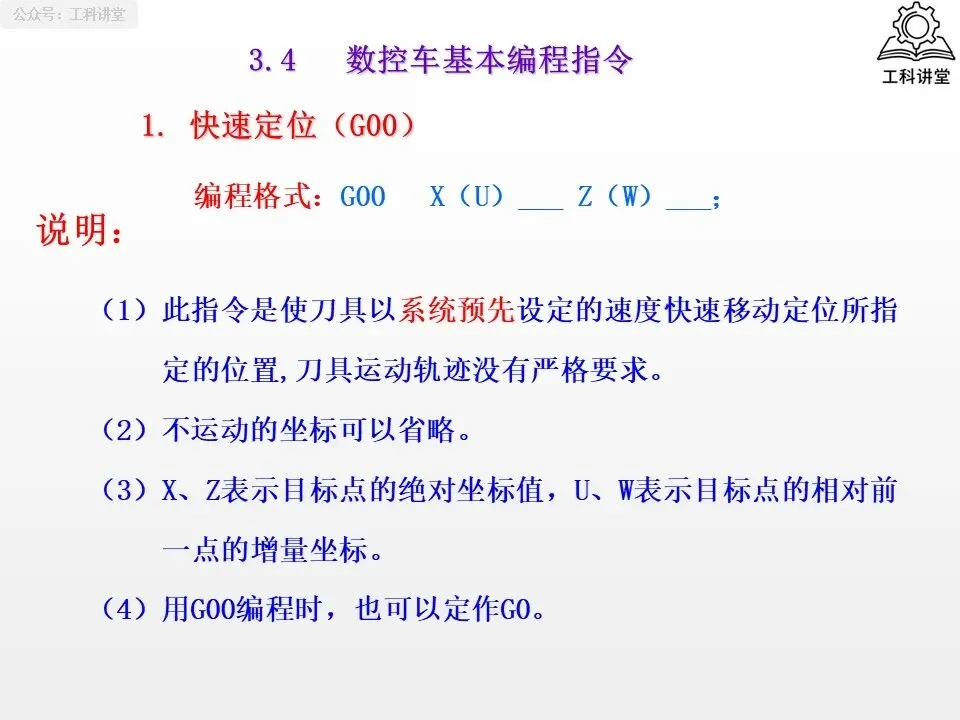

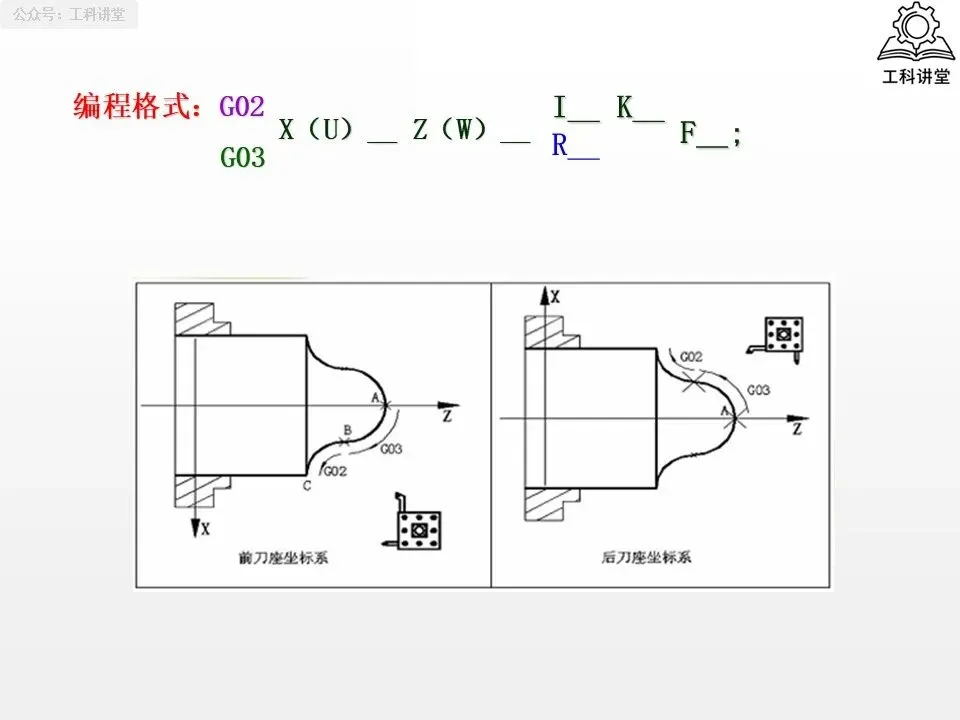

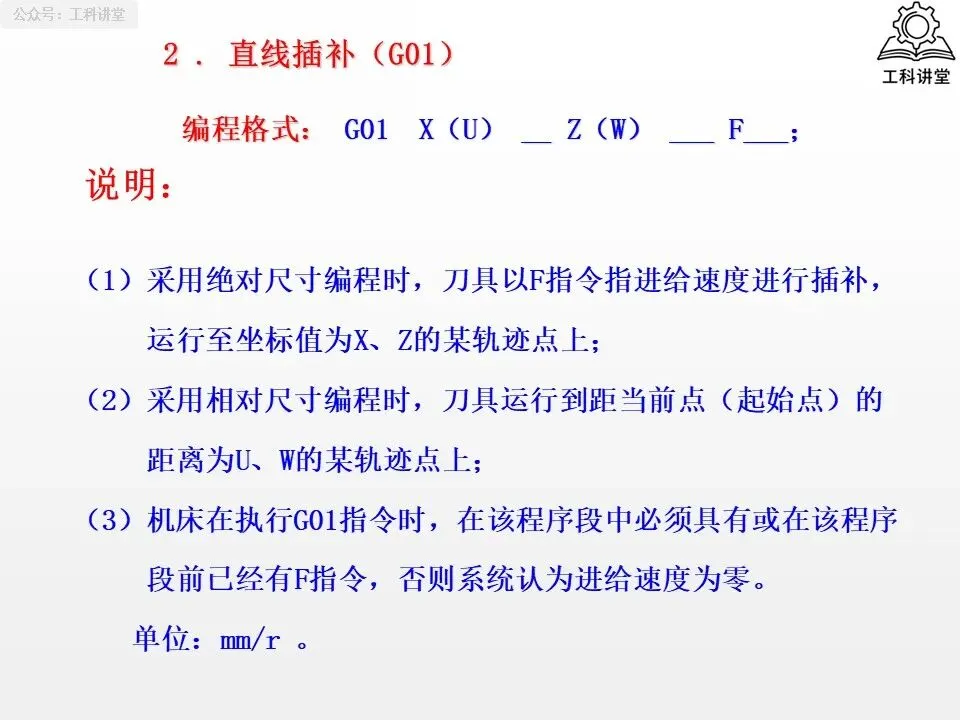

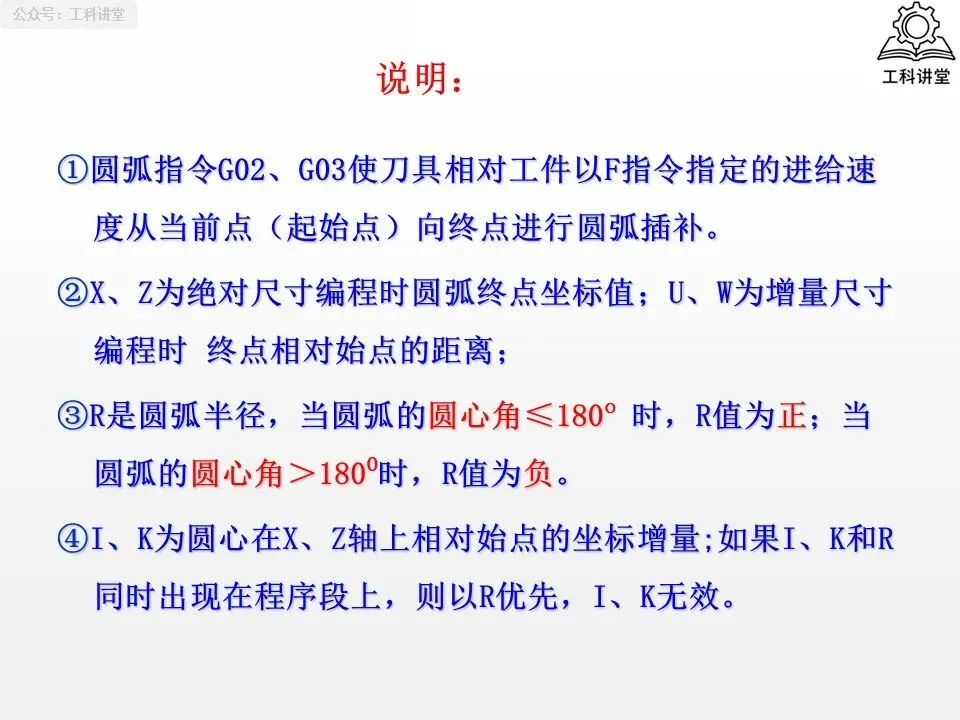

基础指令：G00（快速定位）、G01（直线插补）、G02/G03（圆弧插补，顺时针 / 逆时针），是构成零件轮廓的基础。

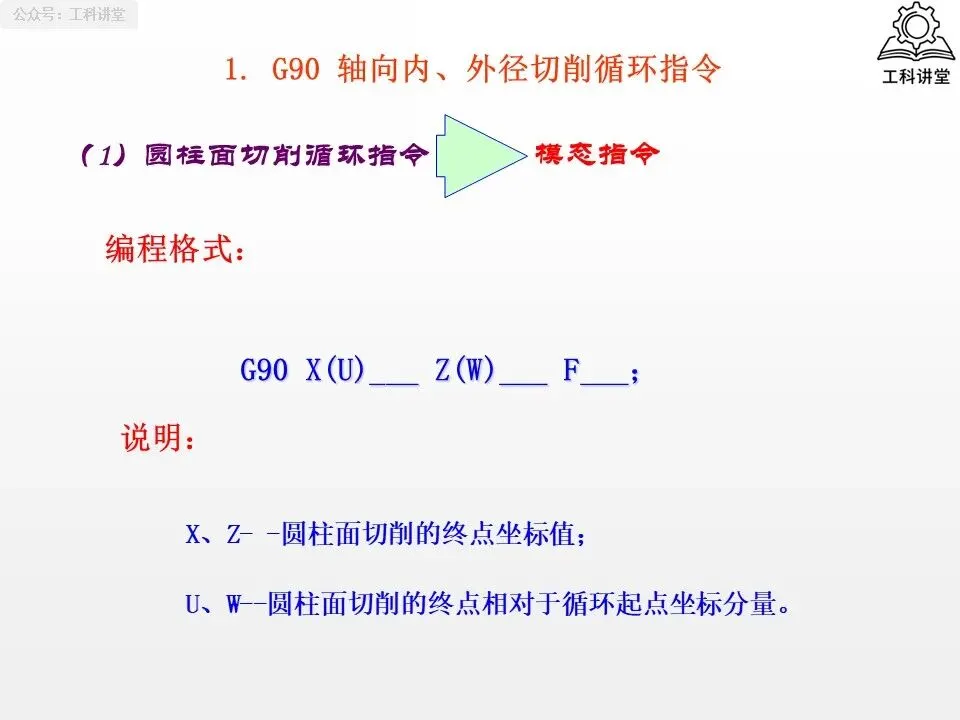

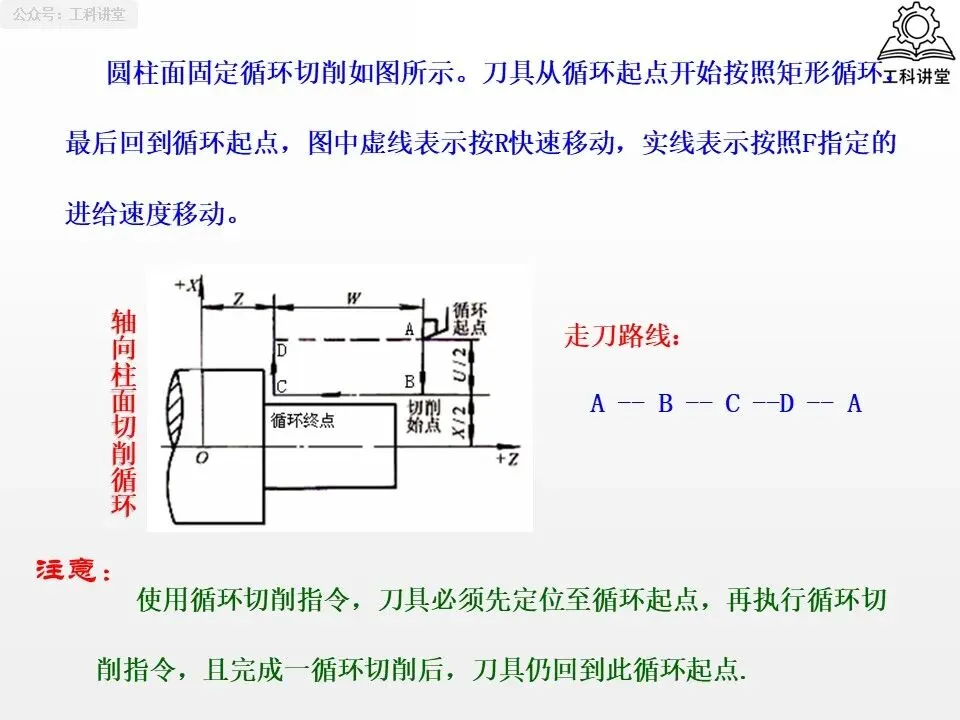

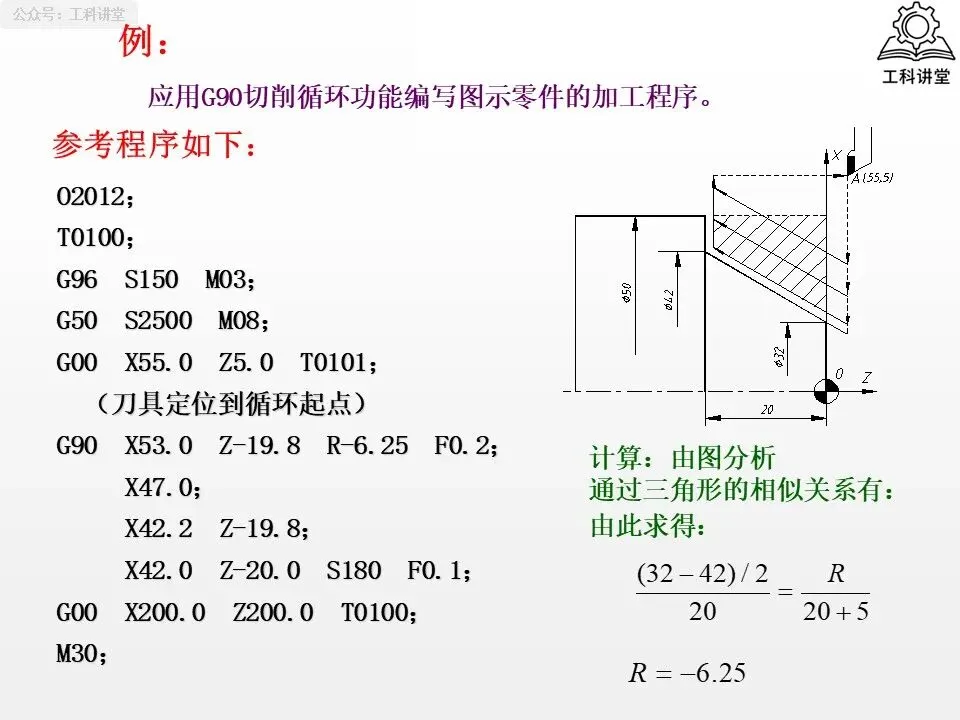

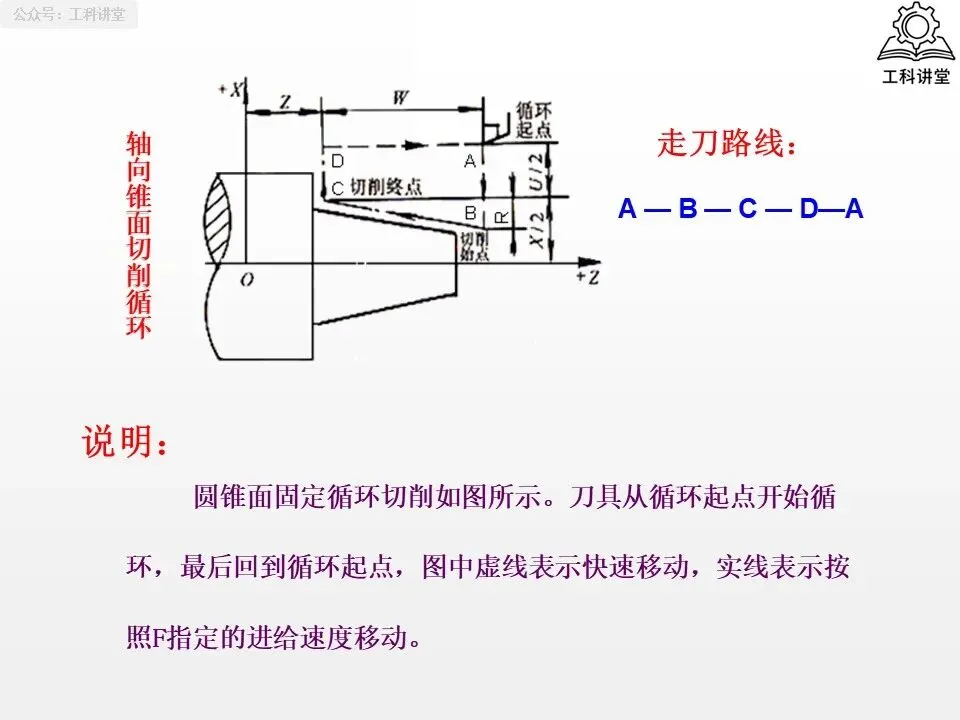

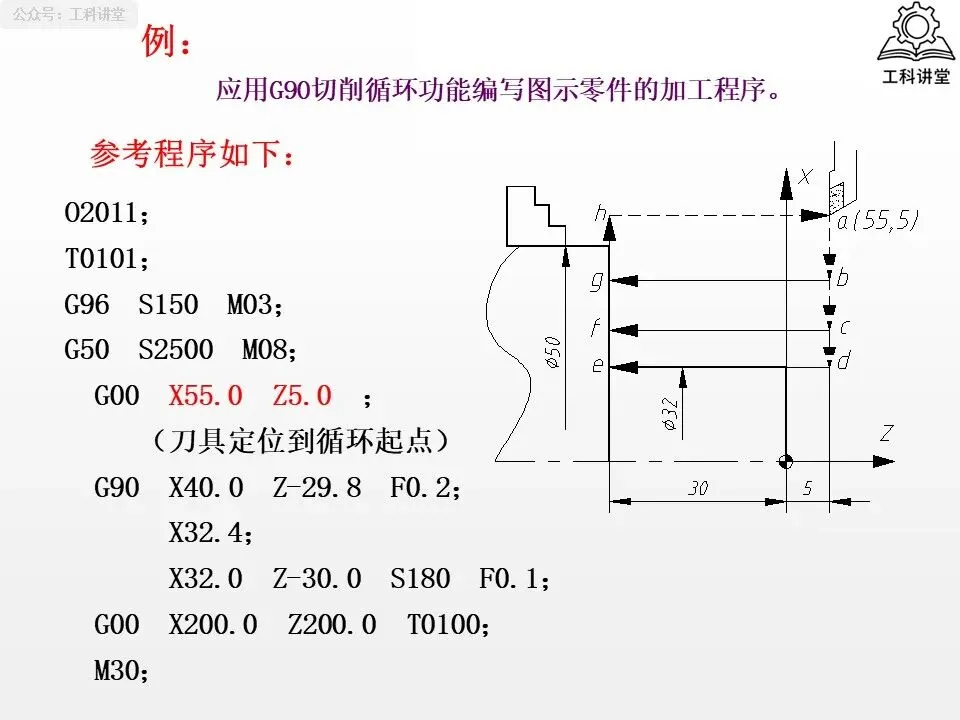

循环指令：G71（外圆粗加工循环）、G70（精加工循环），能大幅简化粗加工编程，减少代码量；G92（螺纹车削循环），适配 M30×2-6g 螺纹加工。

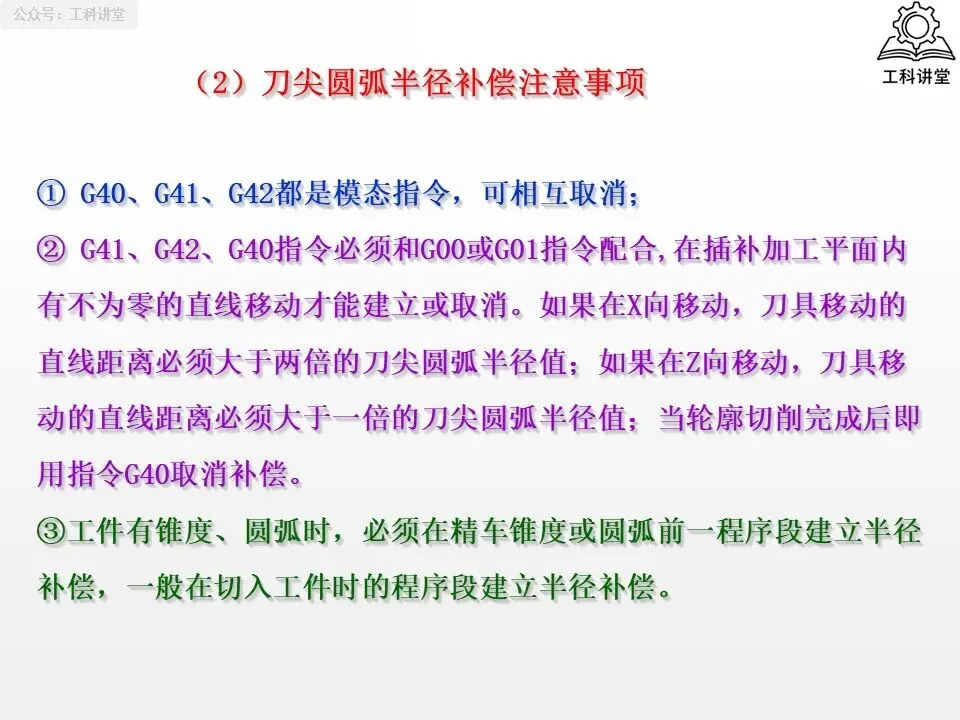

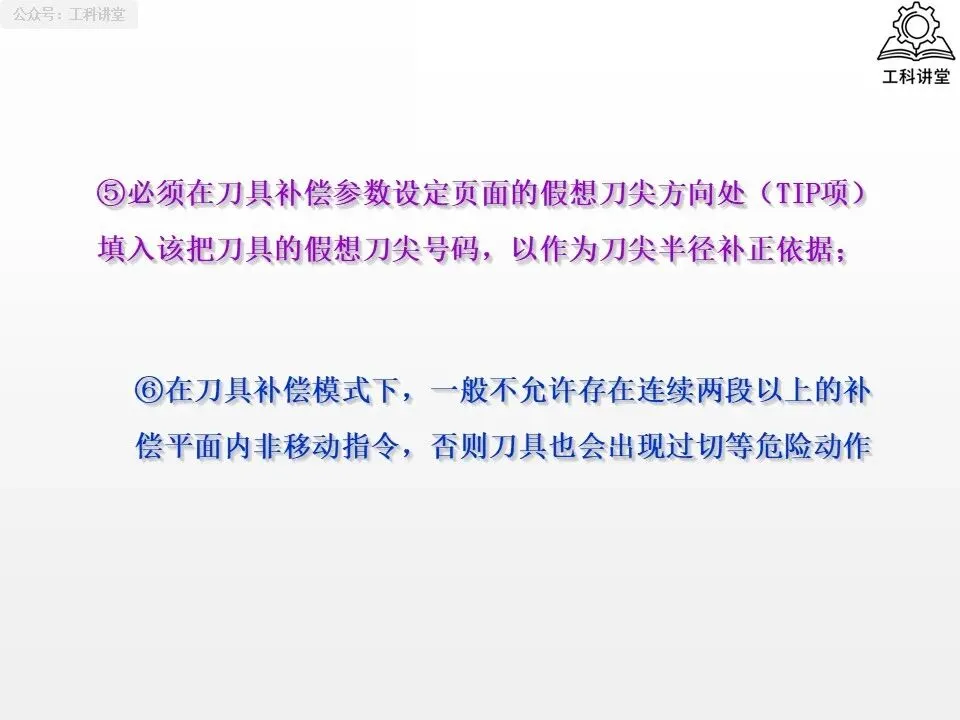

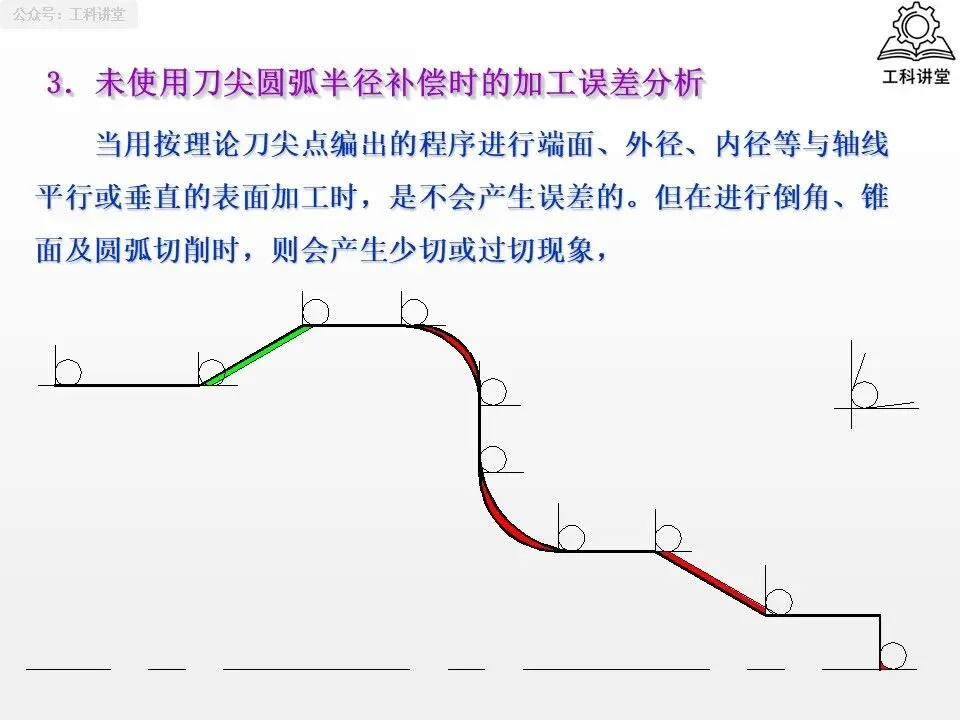

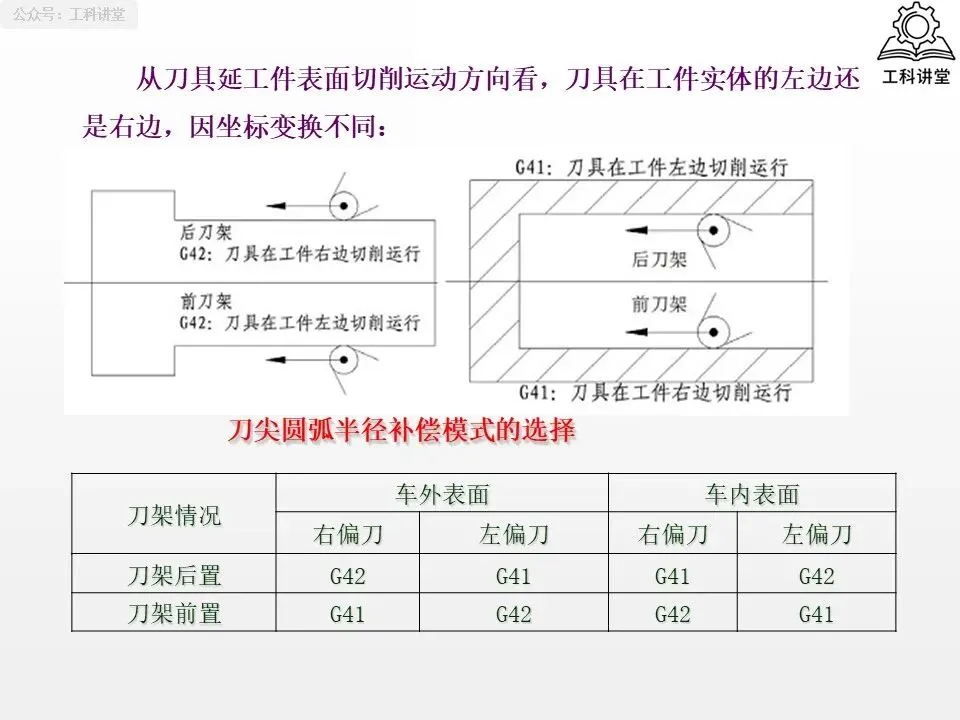

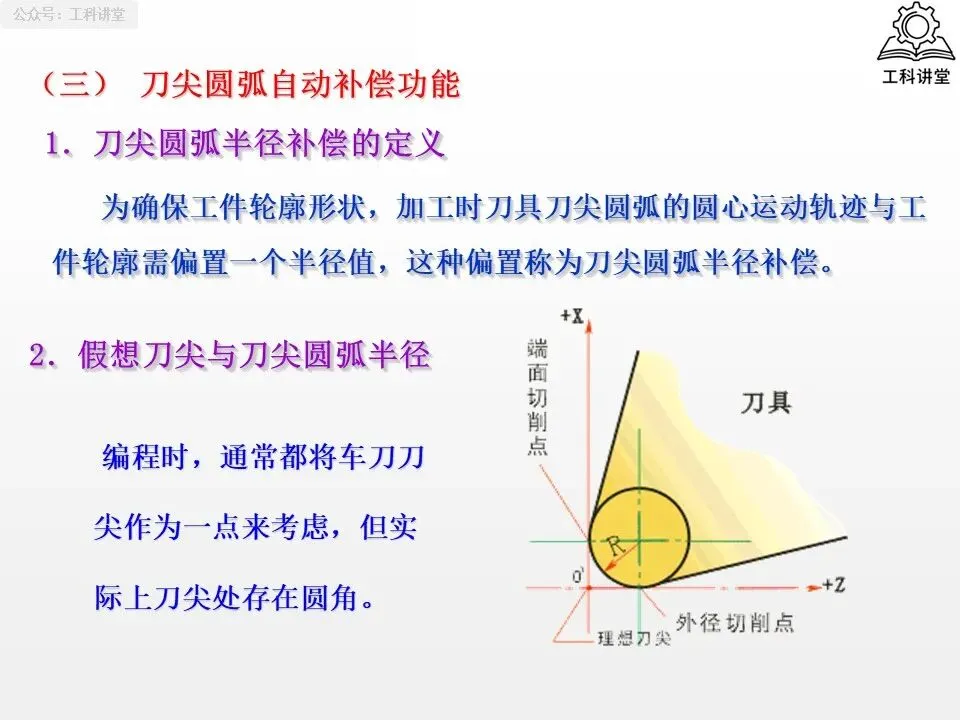

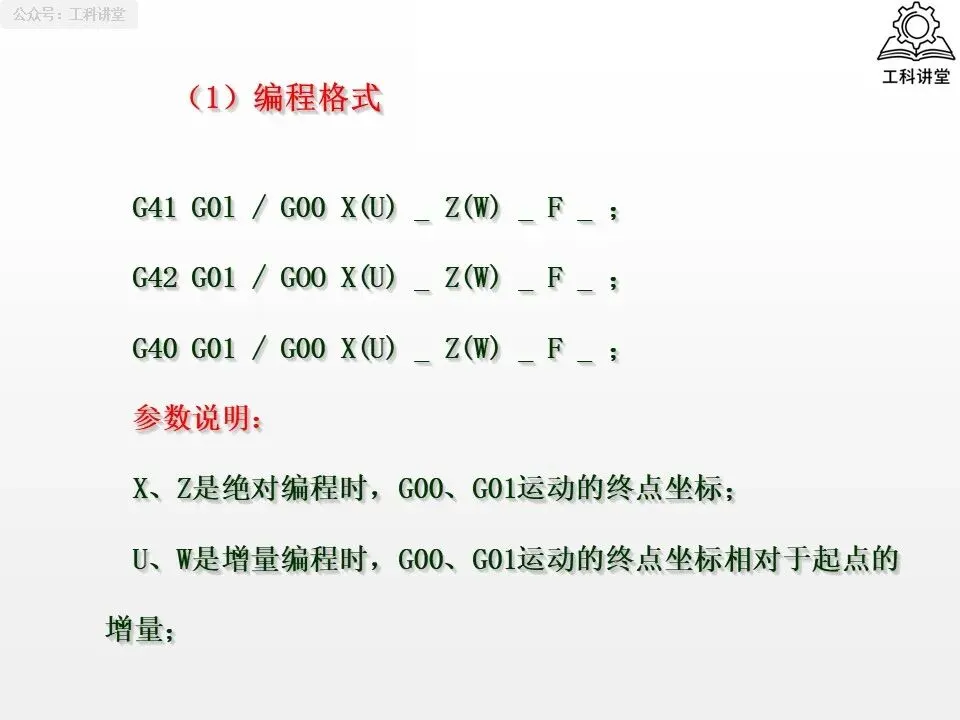

辅助指令：G41/G42/G40（刀尖圆弧半径补偿），避免圆弧加工时出现过切或少切，新手务必记得启用。

2.2 完整编程实例拆解

以零件左侧加工（程序 O1001）为例，新手可直接套用逻辑：

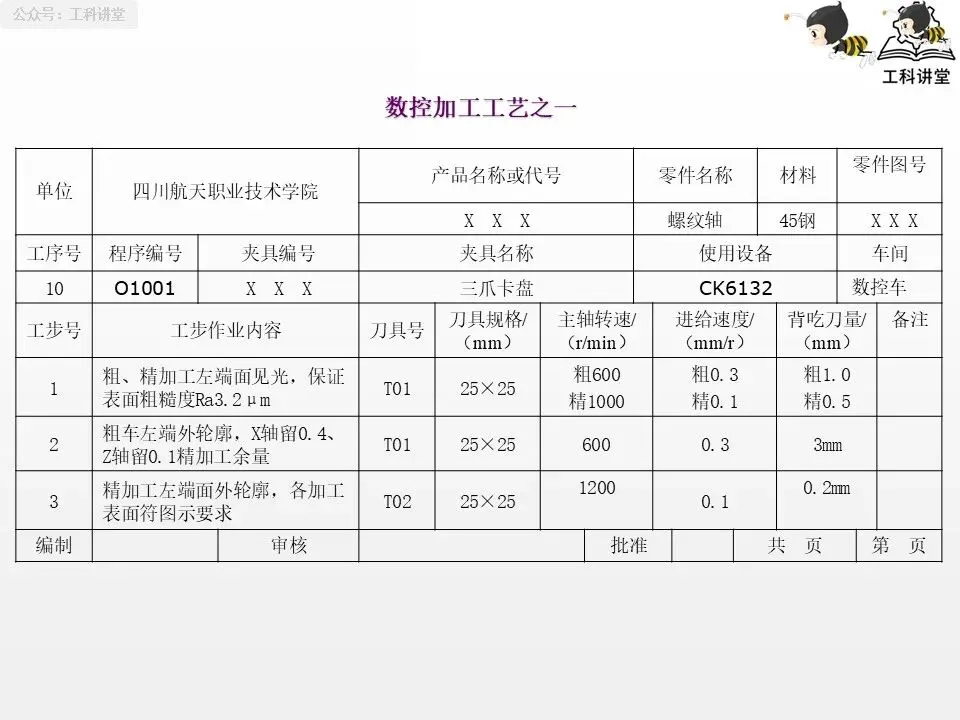

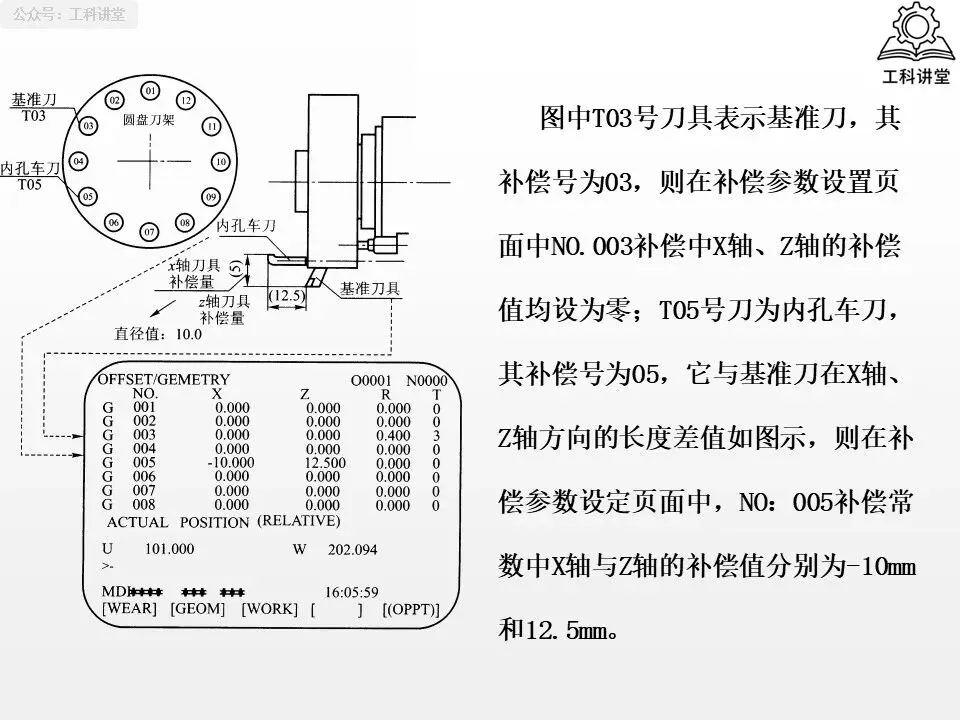

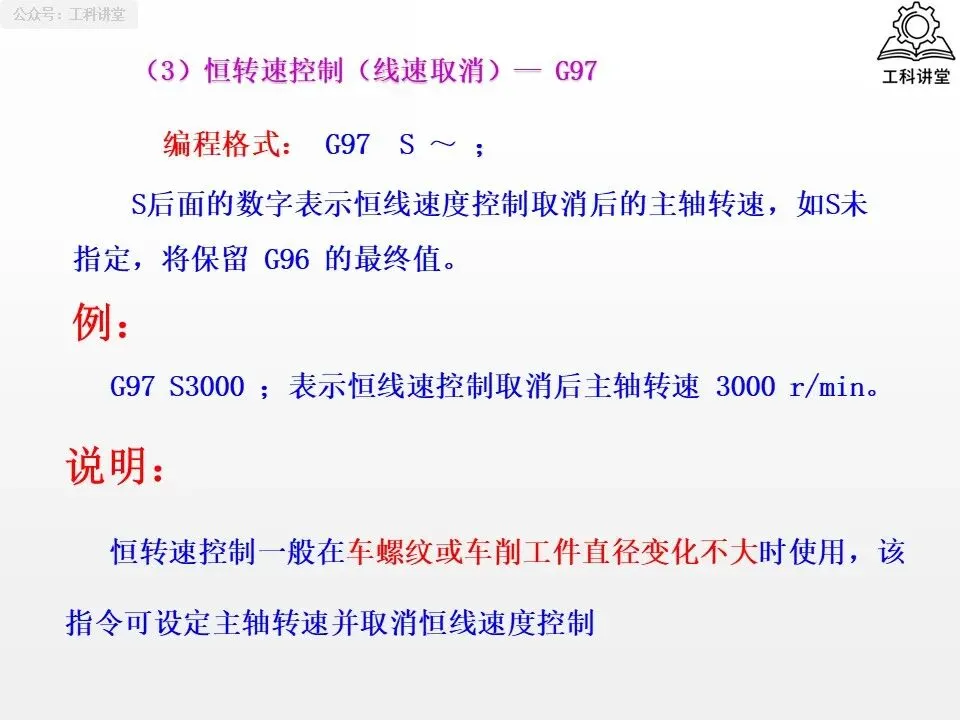

初始化设置：T0101（调用 1 号刀及补偿）、G97 S600 M03（恒转速模式、主轴启动）、G00 X62 Z5 M08（刀具快速到位、开冷却液）。

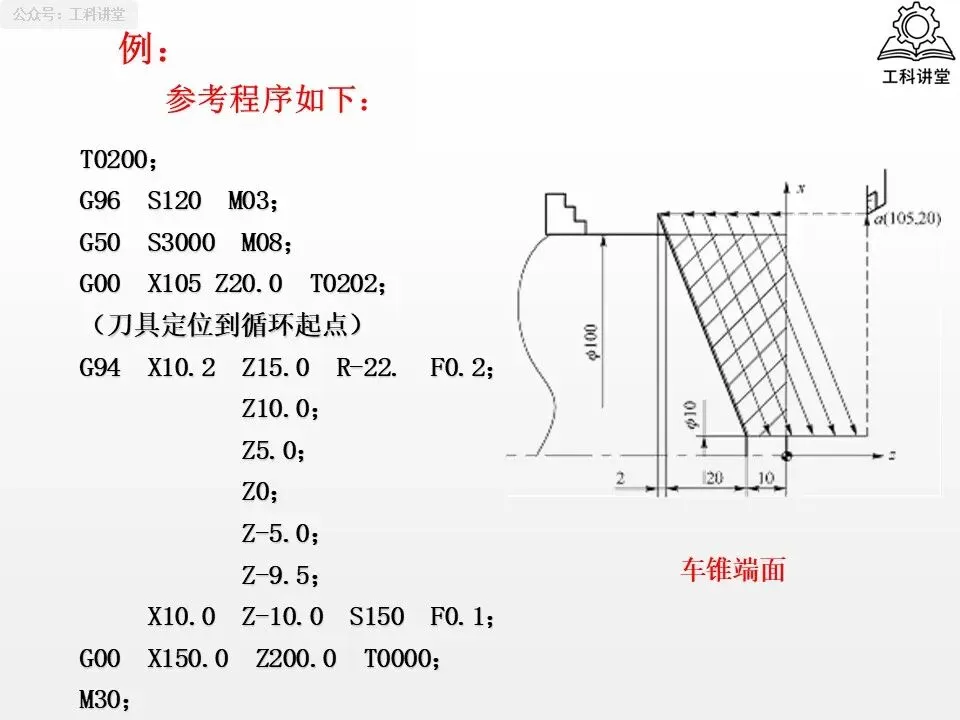

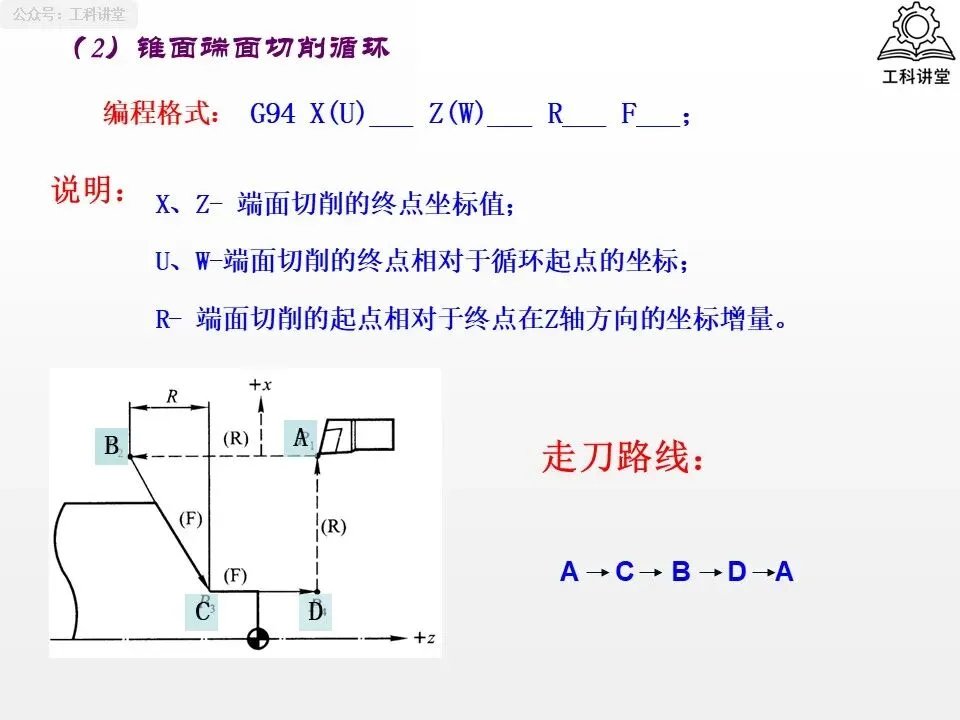

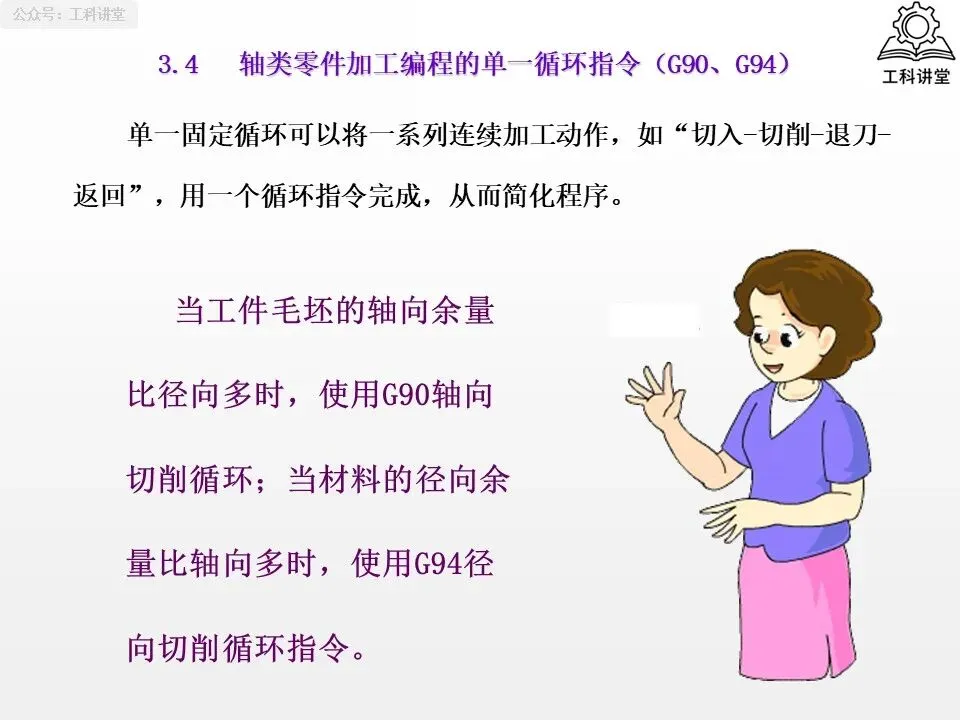

端面加工：G94 X-1 Z1.5 F0.3（粗车端面），逐步递减 Z 值至 0，最后以 S1000 F0.1 精车端面，保证 Ra3.2μm 粗糙度。

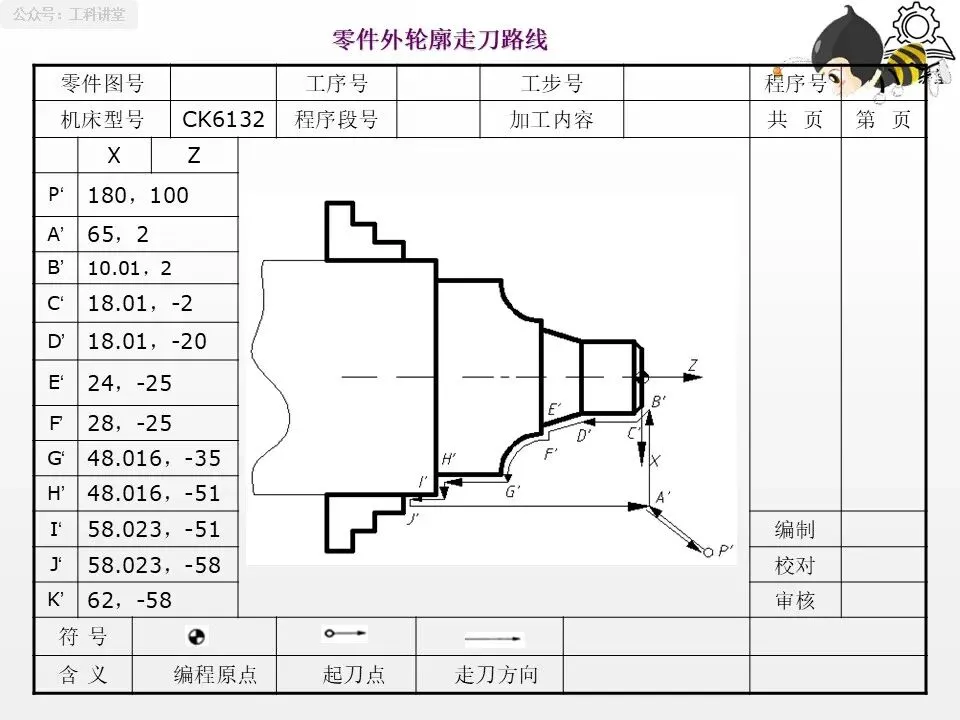

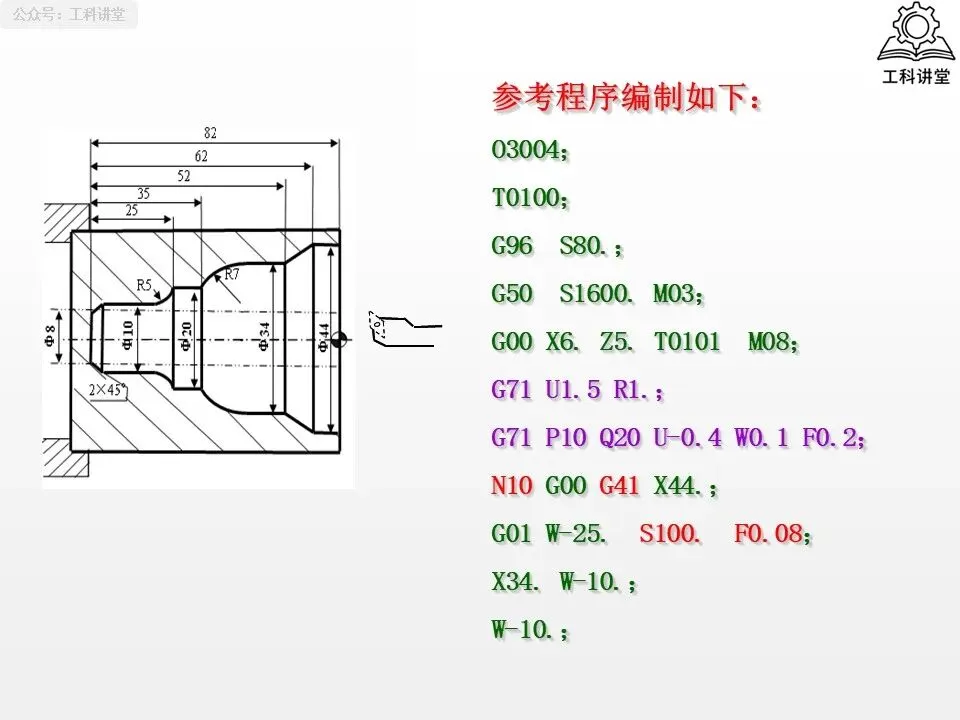

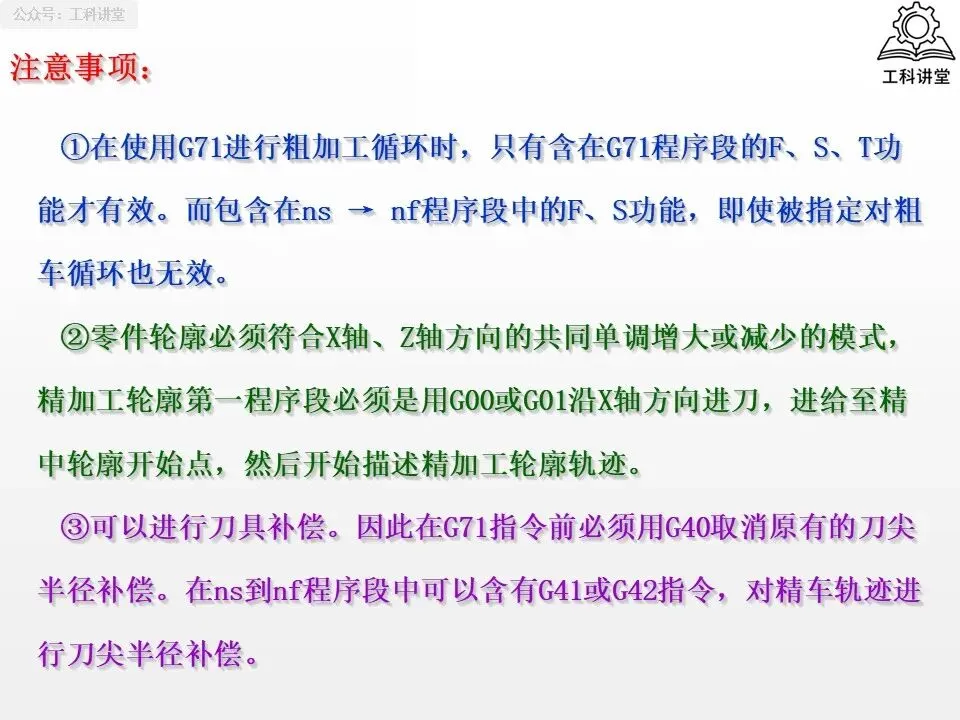

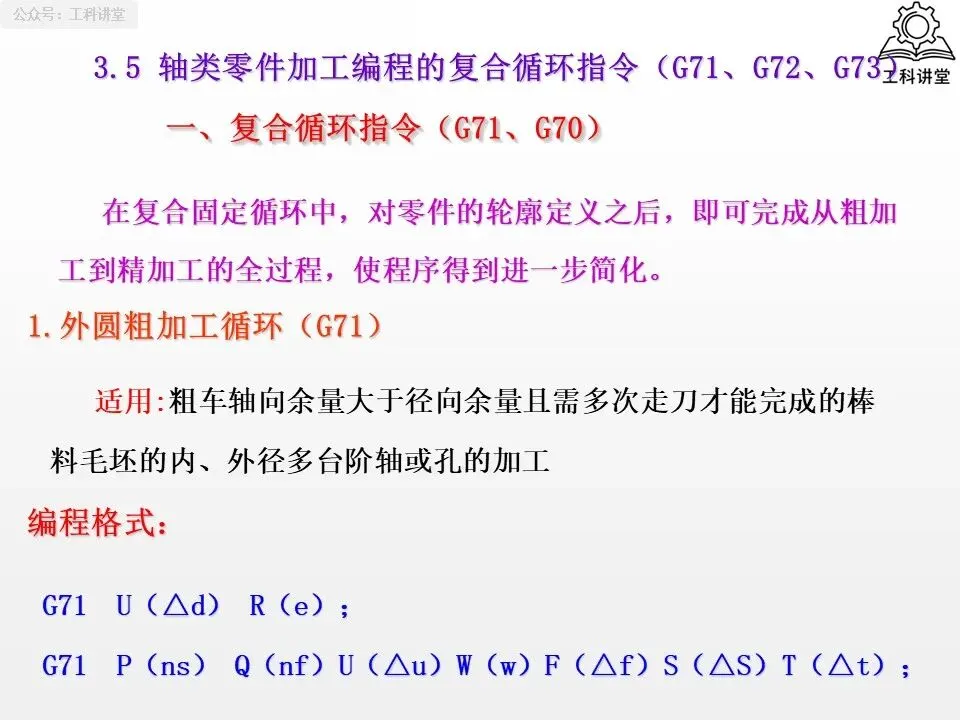

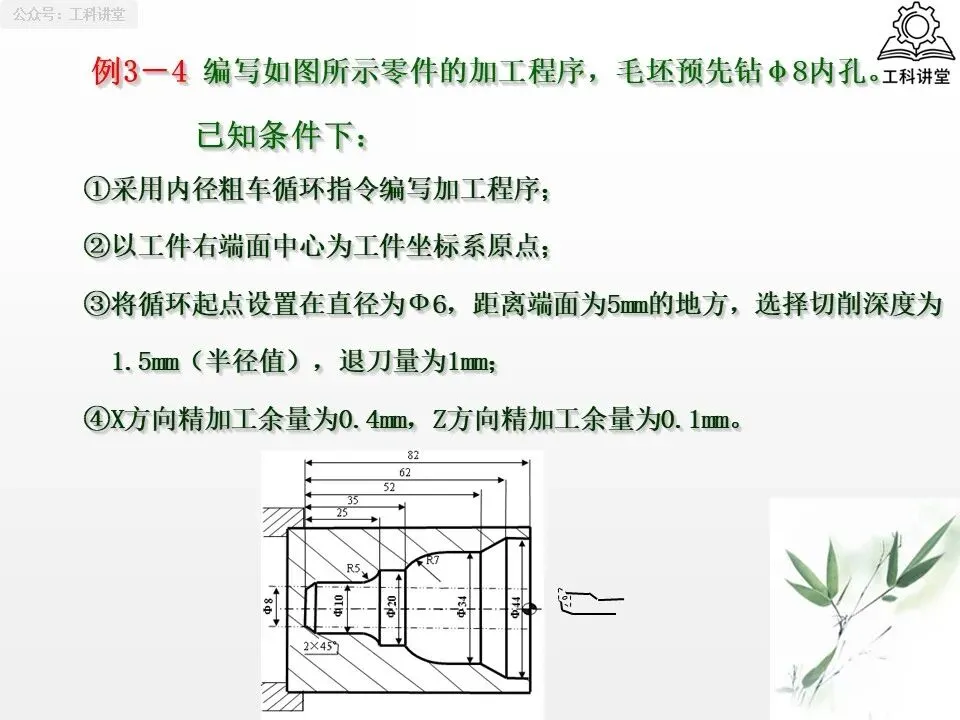

外圆粗加工：G71 U3 R1（背吃刀量 3mm，退刀量 1mm）、G71 P10 Q20 U0.4 W0.1 F0.3（设定精加工余量和进给量），后续跟随 N10-N20 的轮廓编程。

精加工：T0202（调用 2 号精车刀）、G70 P10 Q20（执行精加工循环），一次性完成轮廓精车。

程序结束：G00 X180 Z100 T0200（刀具退回安全位置）、M05（主轴停止）、M30（程序结束）。

零件右侧加工及切槽、车螺纹程序，可参考左侧逻辑，仅需调整轮廓坐标和对应的循环指令（如切槽用 G75，车螺纹用 G92）。
