数控cnc加工中心分度圆编程:从原理到实例,一次吃透等分加工!

在机械加工领域，分度圆等分加工（如法兰盘均布孔、齿轮坯齿槽）是高频需求。如何让加工中心高效完成“圆周对称打孔/铣削”？今天结合图纸+实例程序，拆解极坐标编程+固定循环的核心逻辑，新手也能秒懂！

分度圆加工：为什么需要“极坐标”？

分度圆的本质是 “角度等分+半径定位” ——在圆周上按固定角度（如22.5°、15°）分布孔位，且每圈孔的半径可能不同（如图中φ50、φ80、φ110三圈）。

若用直角坐标（X/Y）编程，需手动计算每个孔的坐标（依赖三角函数求X/Y），公式复杂且易出错。而极坐标（G16指令）是“降维打击”：

- 把圆心设为极点，X为极径（点到圆心的距离），Y为极角（相对于X轴的角度）；

- 只需设定“极径+极角”，就能精准定位圆周上的点，省去繁琐的三角函数计算！

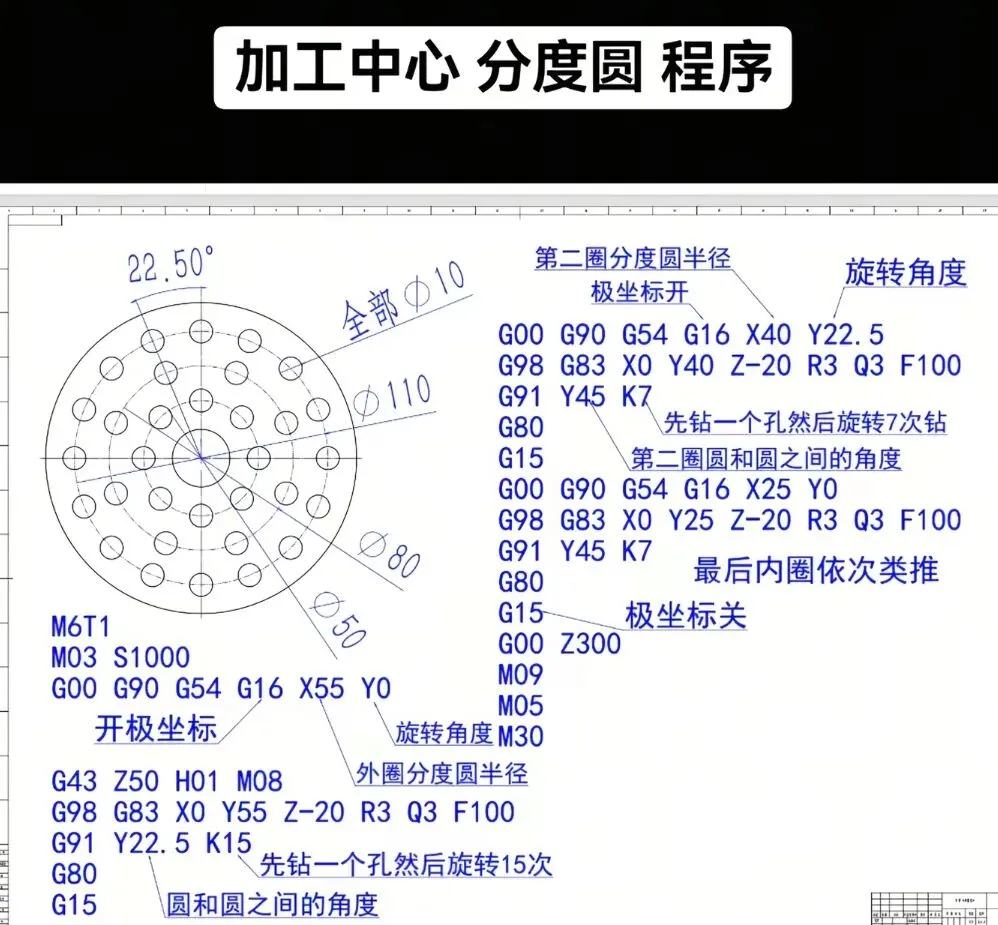

实例程序逐行拆解（结合图纸）

先提取图纸核心信息：

- 孔径：全部φ10（钻孔加工）；

- 等分角度：22.5°（360°÷16=22.5°，即16等分）；

- 孔分布：外圈（φ110）、中圈（φ80）、内圈（φ50）等多圈同心圆。

程序框架：换刀→开极坐标→分层钻孔→关极坐标

下面结合代码注释，拆解“外圈→中圈→内圈”的加工逻辑：

M6T1 1. 换刀：切换至1号刀具

M03 S1000  // 主轴正转，转速1000r/min

// ———— 外圈加工（φ110圈，22.5°等分，共16孔） ————

G00 G90 G54 G16 X55 Y0  // 开极坐标：快速移动到【极径55，极角0°】（外圈起始孔位）

G98 G83 X0 Y55 Z-20 R3 Q3 F100  // 深孔啄钻：钻第一个孔（极径0，极角55°）；Z-20为钻孔深度，R3为参考平面，Q3为每次啄钻深度，F100为进给速度

G91 Y45 K15  // 极角“相对当前角度+45°”，重复15次→1（首孔）+15=16孔（22.5°×16=360°，完美等分）

G80        // 取消固定循环（钻完一圈后关闭G83）

G15        // 关闭极坐标（恢复直角坐标模式）

// ———— 中圈加工（φ80圈，22.5°等分，共8孔） ————

G00 G90 G54 G16 X40 Y22.5  // 开极坐标：跳转至中圈起始孔【极径40，极角22.5°】

G98 G83 X0 Y40 Z-20 R3 Q3 F100  // 钻中圈第一个孔

G91 Y45 K7  // 极角+45°，重复7次→7+1=8孔（22.5°×8=180°？实际需匹配圈数，核心是“K+1=总孔数”）

G80        // 关固定循环

G15        // 关极坐标

// ———— 内圈加工（逻辑同上，依次类推） ————

...

G00 Z300   // 抬刀至安全高度

M05        // 主轴停止

M30        // 程序结束

关键G代码：极坐标+固定循环的核心作用

程序中反复出现的

"G16"

"G15"

"G83"

"G91" 是“等分加工”的灵魂，需吃透其功能：

G代码 功能解释 实战意义

"G16" 开启极坐标编程 将“圆周角度”转化为“极角”，用“极径+极角”替代直角坐标计算，简化等分逻辑

"G15" 关闭极坐标编程 加工完成后恢复直角坐标，避免后续程序受极坐标逻辑干扰

"G83" 深孔啄钻循环 分次钻孔（断屑、排屑），防止钻头因切屑堵塞或受力过大折断（浅孔可换

"G81"）

"G91" 增量编程（极角版） 极角以“相对当前角度”增减，配合

"K"指令实现 “钻一个孔→旋转指定角度→再钻孔” 的循环

实战必坑

新手写分度圆程序，最易栽在这些“隐蔽陷阱”：

1. 极坐标原点偏移：必须确保

"G54" 工件坐标系的原点与分度圆中心完全重合！否则所有孔位会“集体偏移”，前功尽弃。

2. 角度与K值不匹配：等分角度=360°÷孔数（如图22.5°=360÷16）。若用

"G91 Y45° K7"，则总孔数=7+1=8，需严格保证 “角度×(K+1)=360°”（或根据实际圈数调整）。

3. 深孔参数错误：

"G83" 的

"Q" 是“每次啄钻深度”（如图

"Q3"表示每次钻3mm深），

"R" 是“参考平面高度”（距工件表面留安全距离）。若深度计算错误，轻则扎刀，重则损坏刀具。

4. 刀具补偿遗漏：钻头磨损后，必须用

"G43 Z__ H__" 调用刀具长度补偿（如图

"G43 Z50 H01"），否则深度精度失控。

分度圆编程的“万能公式”

掌握 “极坐标开→分层定位→固定循环钻→极坐标关” 的逻辑，多圈等分加工可一键复制：

1. 换刀→主轴启动；

2.

"G16" 开极坐标，移动到外圈起始孔；

3. 用

"G83/G81" 钻首孔，

"G91"+极角增量+

"K" 实现旋转重复；

4. 换中圈/内圈，重复步骤2-3；

5.

"G15" 关极坐标，抬刀→程序结束。

下次遇到“法兰盘均布孔、齿轮坯齿槽”类零件，直接套这个思路，效率至少提升3倍！

上面通过“原理+实例+避坑”三维度，拆解加工中心分度圆编程的核心逻辑。掌握极坐标与固定循环的配合，复杂等分加工也能轻松拿捏～ 🛠️
