摘要

这次给大家介绍一款符合 AEC-Q100 Grade 0 标准且支持 ISO 26262 ASIL A 功能安全等级的车规级三线制可编程霍尔开关/锁存器，它就是NSM1030 。这个芯片并未采用固定参数的传统设计，而是引入了高度可配置的架构，旨在解决复杂机械结构中的磁场匹配难题。

• • 核心定义：平面霍尔效应（Planar Hall Effect）磁传感器 SoC
• • 硬核指标：
• • 工作温度范围：-40°C ~ 150°C (Junction Temp 可达 170°C)
• • 宽电压输入：2.7V ~ 28V (绝对最大额定值 38V)
• • 可编程磁场阈值：±1mT ~ ±60mT (9-bit 精度)
• • 目标应用：车窗升降器、座椅调节电机、天窗/尾门控制、三相 BLDC 电机换相。

核心板块：场景化技术解析

场景一：车窗与座椅电机的位移检测 —— 应对机械累积公差

在车窗升降和座椅调节机构中，由于装配工艺和长期震动，磁钢与传感器之间的气隙（Air Gap）往往存在不可忽视的公差波动。固定阈值的传统霍尔传感器容易因气隙变化导致磁通密度（B）低于  而漏触发，或因剩磁导致无法释放。

• • 📉 工程挑战：机械公差导致磁场强度在批次间存在 20% 以上的离散，若针对不同车型或批次单独选型不同灵敏度的传感器，会显著增加 SKU 管理成本和 BOM 复杂性。
• • ⚙️ NSM1030 技术解法：该芯片集成了EEPROM和OWI（One-Wire Interface）单线通信协议。工程师可以在模组组装完成后，通过引脚（需 10V 脉冲）在线编程和阈值。其可调范围覆盖±1mT 至 ±60mT，并支持配置为单极（Unipolar）、全极（Omnipolar）或锁存（Latch）模式。
• • 💡 工程收益：
• • 归一化 BOM：一颗料号即可覆盖不同气隙要求的多个机械项目。
• • 提升良率：通过 Auto Trim 功能（数据手册提及），可在最终测试阶段校准阈值，补偿机械装配误差，降低对机械精度的严苛要求。

场景二：车载 12V 电池直连供电 —— 提升电源端口鲁棒性

汽车 12V 电网环境恶劣，存在冷启动电压跌落、抛负载（Load Dump）及反向电压风险。

• • 📉 工程挑战：ISO 7637 等标准要求传感器具备极高的瞬态抗扰能力。传统低压霍尔通常需要串联二极管和限流电阻来防止反接和过压损坏，这占据了宝贵的 PCB 空间。
• • ⚙️ NSM1030 技术解法：
• • 反向耐压：内部集成了反向电压保护电路，支持低至 -20V 的反向电压。
• • 宽压工作：工作电压范围拓宽至 2.7V ~ 28V，且能承受高达 38V 的绝对最大电压。
• • 保护机制：内置过压保护（Overvoltage）和欠压锁定（UVLO）。
• • 💡 工程收益：
• • 简化电路：在部分非严苛应用中可省去串联的防反接二极管，降低压降损耗。
• • 冷启动兼容：2.7V （注：微功耗模式下最低工作电压为 3.1V，通用模式支持 2.7V）的低压工作能力确保在车辆冷启动（Crank）电压跌落期间，传感器仍能保持逻辑状态，无需复位。

场景三：门把手与尾门锁扣 —— 微功耗设计

在熄火状态下（Key-off），车身控制模块（BCM）需维持极低的静态电流，同时部分传感器仍需处于待机监测状态。

• • 📉 工程挑战：传统霍尔传感器持续工作的电流通常在 mA 级别，多颗传感器累加会显著消耗蓄电池电量，缩短停放时间。
• • ⚙️ NSM1030 技术解法：芯片提供可编程的 Micropower Mode（微功耗模式）。通过设定 Awake Time（固定 110µs）和 唤醒周期（Awake Period，可编程 2ms ~ 256ms），系统可根据响应速度需求调整占空比。
• • 💡 工程收益：平均电流（）可从通用模式的 2.5mA 大幅降低至 63µA（典型值），有效降低系统待机功耗，延长整车静态停放时长。

关键参数逐行解读 (Technical Deep Dive)

1. 1. Grade 0 温度等级 (: -40~150°C)
• • 技术含义：符合 AEC-Q100 最高等级，结温  允许高达 170°C。
• • 设计优势：可直接部署在发动机舱、变速箱周边等高温区域，热设计余量充足。
2. 2. 磁场阈值可编程范围 (: ±1 ~ ±60 mT)
• • 技术含义：支持 9-bit 精度的阈值设定。
• • 设计优势：允许工程师微调磁滞回线（Hysteresis），在高噪声环境下增大磁滞以防止输出抖动，或在弱磁环境下减小阈值以提高灵敏度。
3. 3. 可编程温度系数 (TC: -2000 ~ +2500 ppm/°C)
• • 技术含义：由于磁铁（如铁氧体、钕铁硼）的磁场强度随温度升高而衰减，传感器需具备相反的温度系数进行补偿。
• • 设计优势：提供 Flat, SmCo, NdFeB, Ferrite 四种预设补偿曲线，确保在 -40°C 至 150°C 全温区内开关点的一致性。
4. 4. 反向电源电压 (: -20V)
• • 技术含义：电源引脚对地反接 -20V 不损坏。
• • 设计优势：在生产线束组装或维修过程中，若发生误操作反接电源，芯片可自保，降低返修率。
5. 5. 输出短路保护 (: 32mA typ)
• • 技术含义：当输出引脚对电源短路时，内部电路限制电流。
• • 设计优势：防止因线束磨损导致输出短路而烧毁芯片或前端控制器 GPIO。
6. 6. ESD 能力 (HBM ±8000V)
• • 技术含义：人体模型静电放电耐受电压。
• • 设计优势：高 ESD 评级减少了产线静电击穿风险，提升模组组装良率。
7. 7. OWI 单线编程接口
• • 技术含义：通过输出引脚（Out）在  调制高压脉冲下进行通信。
• • 设计优势：无需额外的编程引脚，标准 3-pin 封装（SOT23/TO-92s）即可实现全部配置功能，PCB 无需改版。
8. 8. 封装热阻 (: 290°C/W for SOT23)
• • 技术含义：结到环境的热阻抗。
• • 设计优势：结合低功耗设计，即使在 150°C 环境下工作，自身温升也可控，利于高温可靠性。

总结

Novosense NSM1030 并非一颗简单的“通用料”，而是一个具备系统级适应能力的磁感知节点。它通过 ASIL A 功能安全认证和 Grade 0 温度等级确立了可靠性基石，同时利用 OWI 可编程特性 解决了传统霍尔传感器面对复杂机械公差时的“硬伤”。

对于需要兼顾 12V 直驱高鲁棒性 与 灵活磁路设计 的车身电子应用，NSM1030 能够有效精简外围保护电路并降低 SKU 管理难度，是实现“以软（配置）补硬（机械误差）”工程策略的有效载体。

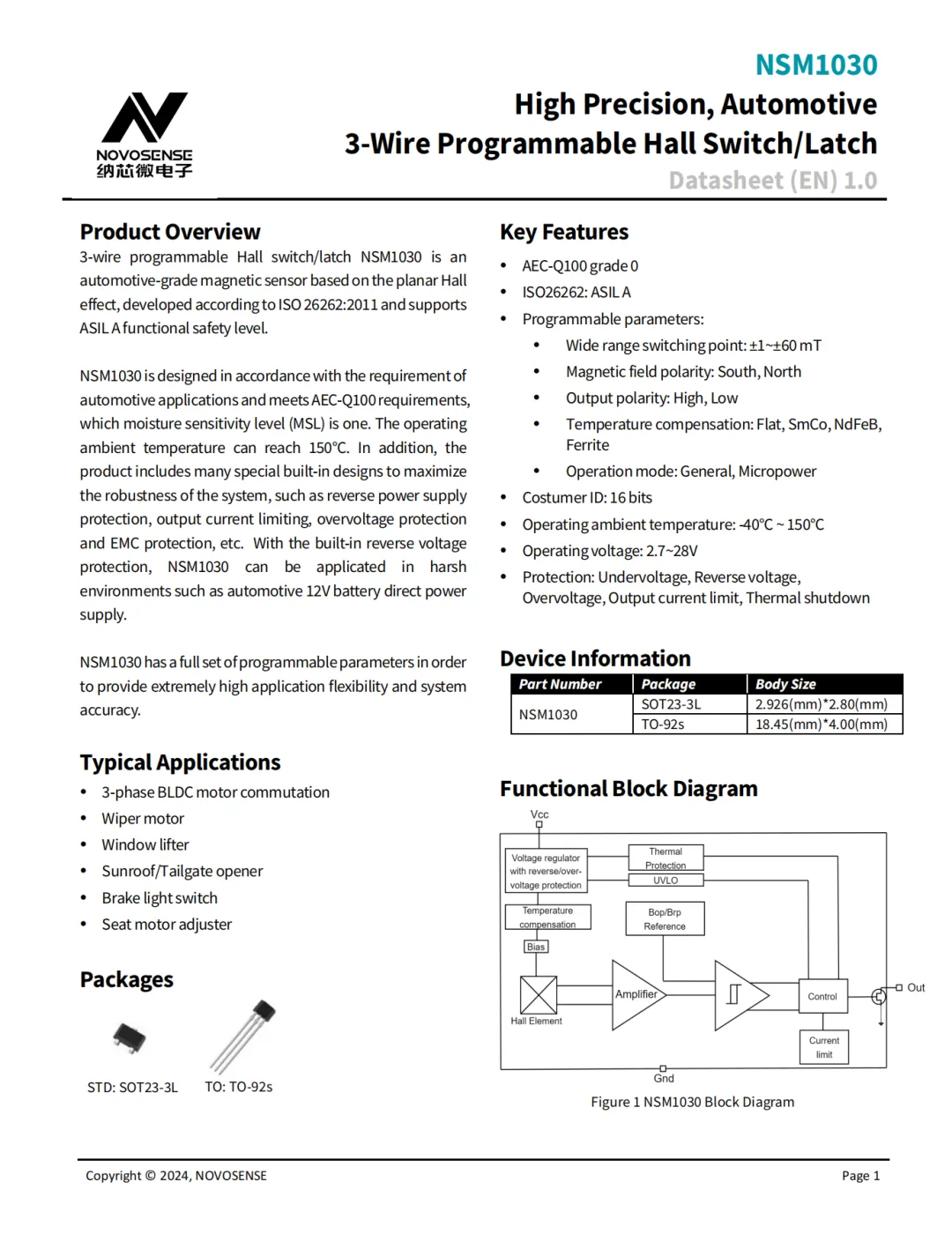

免责声明：本文基于纳芯微 NSM1030 Datasheet (Ver 1.0) 编写，仅供技术选型参考。实际设计参数（特别是磁场匹配与编程电压时序）请务必以官方最新发布的数据手册为准。
