拒绝“面条代码”!C# 开发工业上位机(HMI)的架构救赎之路

兄弟们，做工控上位机（HMI），最怕的不是逻辑复杂，而是“乱”。很多刚转行做工控的 C# 兄弟，还在用写 WinForms 小工具的思维：拖一个 Button，双击，在 Click 事件里写 PLC 通讯、写数据库、写界面刷新。几千行代码塞在一个 Form.cs 里，这种“面条代码”维护起来简直是火葬场级别的难度。

读完这篇文章，你能带走什么？

1. 1. 彻底搞懂为什么你的界面会卡顿（以及怎么治）。
2. 2. 学会一套“能抗事儿”**的分层架构，让你的代码像德系机床一样精密。
3. 3. 拿到一份可落地的异步通信代码模板，直接提升采集性能。

💡 一、 为什么你的 HMI 项目总是“烂尾”？

咱们剖析一下，为什么很多上位机项目做着做着就没法维护了？

1. 致命的“UI 线程依赖症”

在 Button_Click 里直接调用 PLC.Read()？这是新手最爱犯的错。PLC 通讯是 I/O 操作，网络稍微抖一下，超时个 500ms，你的界面就得假死半秒。由于工控现场电磁环境复杂，通讯超时是家常便饭，界面卡顿也就成了常态。

2. 逻辑与界面的“连体婴”

我在很多项目里看到，业务逻辑直接操作 textBox1.Text。如果有一天，客户说：“老李，这个文本框太丑了，换成仪表盘控件。”完了，你得去业务逻辑代码里，把所有 textBox1.Text = ... 改成 gauge1.Value = ...。这种紧耦合，是维护成本爆炸的根源。

3. 缺乏“工程化”思维

没有日志分级、没有全局异常捕获、配置参数写死在代码里。这种软件在开发机上跑得飞起，一到现场，面对 24x7 的高强度运行，立马现原形。

🔑 二、 核心要点：给代码立规矩

想翻身，得讲究战术。在 C# 开发 HMI 时，有三个铁律必须遵守：

• • UI 只是“皮囊”，数据才是“灵魂”：无论你用 WinForms 还是 WPF，界面只负责显示数据。数据变了，界面跟着变；而不是界面去驱动数据。
• • 通信必须异步：PLC 采集、数据库读写，必须扔到后台线程去干。UI 线程只负责貌美如花。
• • 万物皆对象：把 PLC 看作一个对象，把产线上的一个工位看作一个对象。不要面向过程写代码。

🛠️ 三、 解决方案：从架构到落地的三板斧

接下来，咱们上干货。针对上面提到的痛点，我给出一套我在多个千万级项目中验证过的解决方案。

方案 1：解耦神器 —— 简易版 MVVM（适配 WinForms/WPF）

虽然 MVVM 是 WPF 的标配，但其核心思想在 WinForms 里照样好使。我们要做的，是把界面（View）和逻辑（ViewModel）彻底分开。

实际上WPF这块优势明显，Winform这块实现麻烦一些。

核心代码演示：

我们定义一个 MachineViewModel，它代表机器的状态。不管界面怎么变，这个类不需要动。

using System;using System.Collections.Generic;using System.ComponentModel;using System.Linq;using System.Runtime.CompilerServices;using System.Text;using System.Threading.Tasks;using System.Timers;using Timer = System.Timers.Timer;namespaceAppWinformMvvm{///<summary>/// 机器状态的数据模型，实现线程安全的属性通知///</summary>publicclassMachineViewModel : INotifyPropertyChanged    {#region 私有字段privatedouble _temperature;privatedouble _pressure;privatedouble _speed;privatestring _status;privatebool _isRunning;private DateTime _lastUpdateTime;private System.Timers.Timer _simulationTimer;private SynchronizationContext _syncContext;private Random _random = new Random();#endregion#region 构造函数publicMachineViewModel()        {// 🎯 捕获当前线程（UI线程）的同步上下文            _syncContext = SynchronizationContext.Current;// 初始化默认值            Temperature = 25.0;            Pressure = 1.0;            Speed = 0.0;            Status = "✅ 待机中";            IsRunning = false;            LastUpdateTime = DateTime.Now;// 启动模拟数据定时器            InitializeSimulation();        }#endregion#region 事件publicevent PropertyChangedEventHandler PropertyChanged;#endregion#region 属性通知方法///<summary>/// 线程安全的属性变更通知///</summary>protectedvoidOnPropertyChanged([CallerMemberName] string propertyName = null)        {if (_syncContext != null && SynchronizationContext.Current != _syncContext)            {// 如果不在UI线程，切换到UI线程执行                _syncContext.Post(_ => PropertyChanged?.Invoke(this, new PropertyChangedEventArgs(propertyName)), null);            }else            {// 已在UI线程，直接执行                PropertyChanged?.Invoke(this, new PropertyChangedEventArgs(propertyName));            }        }#endregion#region 公共属性///<summary>/// 温度属性 (°C)///</summary>publicdouble Temperature        {get => _temperature;set            {if (Math.Abs(_temperature - value) > 0.01)                {                    _temperature = value;                    OnPropertyChanged();                    CheckSystemStatus();                }            }        }///<summary>/// 压力属性 (bar)///</summary>publicdouble Pressure        {get => _pressure;set            {if (Math.Abs(_pressure - value) > 0.01)                {                    _pressure = value;                    OnPropertyChanged();                    CheckSystemStatus();                }            }        }///<summary>/// 转速属性 (RPM)///</summary>publicdouble Speed        {get => _speed;set            {if (Math.Abs(_speed - value) > 0.01)                {                    _speed = value;                    OnPropertyChanged();                    CheckSystemStatus();                }            }        }///<summary>/// 状态文本///</summary>publicstring Status        {get => _status;set            {if (_status != value)                {                    _status = value;                    OnPropertyChanged();                }            }        }///<summary>/// 运行状态///</summary>publicbool IsRunning        {get => _isRunning;set            {if (_isRunning != value)                {                    _isRunning = value;                    OnPropertyChanged();                    OnPropertyChanged(nameof(RunningStatusText));                }            }        }///<summary>/// 最后更新时间///</summary>public DateTime LastUpdateTime        {get => _lastUpdateTime;set            {if (_lastUpdateTime != value)                {                    _lastUpdateTime = value;                    OnPropertyChanged();                    OnPropertyChanged(nameof(LastUpdateTimeText));                }            }        }///<summary>/// 格式化的运行状态///</summary>publicstring RunningStatusText => IsRunning ? "🟢 运行中" : "🔴 已停止";///<summary>/// 格式化的更新时间///</summary>publicstring LastUpdateTimeText => LastUpdateTime.ToString("HH:mm:ss");#endregion#region 公共方法///<summary>/// 启动机器///</summary>publicvoidStartMachine()        {            IsRunning = true;            _simulationTimer.Start();        }///<summary>/// 停止机器///</summary>publicvoidStopMachine()        {            IsRunning = false;            _simulationTimer.Stop();// 逐渐降低参数            Speed = 0;            Temperature = 25;            Pressure = 1.0;        }///<summary>/// 释放资源///</summary>publicvoidDispose()        {            _simulationTimer?.Stop();            _simulationTimer?.Dispose();        }#endregion#region 私有方法///<summary>/// 初始化模拟数据定时器///</summary>privatevoidInitializeSimulation()        {            _simulationTimer = new System.Timers.Timer(500); // 500ms更新一次            _simulationTimer.Elapsed += SimulateData;        }///<summary>/// 模拟真实数据变化///</summary>privatevoidSimulateData(object sender, ElapsedEventArgs e)        {if (!IsRunning) return;try            {// 模拟温度波动                Temperature += _random.NextDouble() * 4 - 2; // ±2度波动                Temperature = Math.Max(20, Math.Min(100, Temperature)); // 限制范围// 模拟压力变化                Pressure += _random.NextDouble() * 0.4 - 0.2; // ±0.2 bar                Pressure = Math.Max(0.5, Math.Min(6.0, Pressure));// 模拟转速                Speed += _random.NextDouble() * 200 - 100; // ±100 RPM                Speed = Math.Max(0, Math.Min(3500, Speed));// 更新时间戳                LastUpdateTime = DateTime.Now;            }catch (Exception ex)            {// 防止模拟过程中的异常影响整个应用                System.Diagnostics.Debug.WriteLine($"模拟数据时发生错误: {ex.Message}");            }        }///<summary>/// 检查系统状态///</summary>privatevoidCheckSystemStatus()        {if (!IsRunning)            {                Status = "✅ 待机中";return;            }// 多重条件检查if (Temperature > 85)                Status = "🔥 高温报警！";elseif (Pressure > 5.0)                Status = "⚠️ 压力过高";elseif (Speed > 3000)                Status = "⚡ 转速超限";elseif (Temperature < 15)                Status = "❄️ 温度过低";else                Status = "✅ 运行正常";        }#endregion    }}

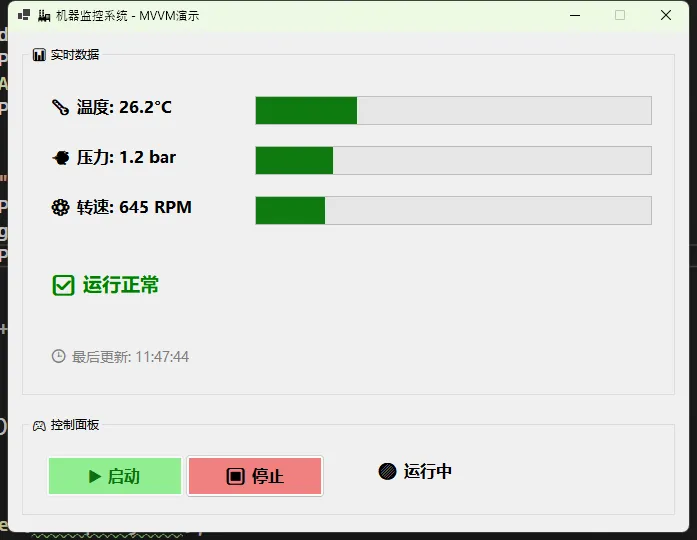

应用场景：在 WinForms 窗体里，你不再需要手动写 textBox.Text = ...，而是使用数据绑定：

namespaceAppWinformMvvm{publicpartialclassForm1 : Form    {private MachineViewModel _machineVM;publicForm1()        {            InitializeComponent();            InitializeViewModel();            SetupDataBindings();        }///<summary>/// 初始化ViewModel///</summary>privatevoidInitializeViewModel()        {            _machineVM = new MachineViewModel();        }///<summary>/// 设置数据绑定///</summary>privatevoidSetupDataBindings()        {// 🔥 核心：数据绑定设置// 当ViewModel的属性变化时，这些控件会自动更新！var tempBinding = new Binding("Text", _machineVM, "Temperature", true, DataSourceUpdateMode.OnPropertyChanged);            tempBinding.Format += (s, e) => {if (e.Value isdouble temp)                    e.Value = $"🌡️ 温度: {temp:F1}°C";            };            lblTemperature.DataBindings.Add(tempBinding);var pressureBinding = new Binding("Text", _machineVM, "Pressure", true, DataSourceUpdateMode.OnPropertyChanged);            pressureBinding.Format += (s, e) => {if (e.Value isdouble pressure)                    e.Value = $"💨 压力: {pressure:F1} bar";            };            lblPressure.DataBindings.Add(pressureBinding);var speedBinding = new Binding("Text", _machineVM, "Speed", true, DataSourceUpdateMode.OnPropertyChanged);            speedBinding.Format += (s, e) => {if (e.Value isdouble speed)                    e.Value = $"⚙️ 转速: {speed:F0} RPM";            };            lblSpeed.DataBindings.Add(speedBinding);var updateBinding = new Binding("Text", _machineVM, "LastUpdateTimeText", true, DataSourceUpdateMode.OnPropertyChanged);            updateBinding.Format += (s, e) => {if (e.Value isstring timeText)                    e.Value = $"🕒 最后更新: {timeText}";            };            lblLastUpdate.DataBindings.Add(updateBinding);// 进度条绑定            progressTemperature.DataBindings.Add("Value", _machineVM, "Temperature", true,                DataSourceUpdateMode.OnPropertyChanged);            progressSpeed.DataBindings.Add("Value", _machineVM, "Speed", true,                DataSourceUpdateMode.OnPropertyChanged);// 状态绑定            lblStatus.DataBindings.Add("Text", _machineVM, "Status", true,                DataSourceUpdateMode.OnPropertyChanged);            lblRunningStatus.DataBindings.Add("Text", _machineVM, "RunningStatusText", true,                DataSourceUpdateMode.OnPropertyChanged);// 🔥 处理需要特殊处理的UI更新            _machineVM.PropertyChanged += (s, e) => {// 确保在UI线程执行if (InvokeRequired)                {                    Invoke(new Action(() => HandlePropertyChanged(e.PropertyName)));                }else                {                    HandlePropertyChanged(e.PropertyName);                }            };// 按钮事件绑定            btnStart.Click += BtnStart_Click;            btnStop.Click += BtnStop_Click;// 初始按钮状态            UpdateButtonStates(false);        }///<summary>/// 处理属性变更的UI更新///</summary>privatevoidHandlePropertyChanged(string propertyName)        {try            {switch (propertyName)                {case"Pressure":// 压力进度条需要特殊处理（范围转换）var pressureValue = (int)(_machineVM.Pressure * 10);                        progressPressure.Value = Math.Max(0, Math.Min(progressPressure.Maximum, pressureValue));break;case"Status":// 根据状态改变标签颜色                        UpdateStatusColor();break;case"IsRunning":// 更新按钮状态                        UpdateButtonStates(_machineVM.IsRunning);break;                }            }catch (Exception ex)            {// 防止UI更新异常影响整个应用                System.Diagnostics.Debug.WriteLine($"UI更新时发生错误: {ex.Message}");            }        }///<summary>/// 更新状态标签颜色///</summary>privatevoidUpdateStatusColor()        {if (_machineVM.Status.Contains("报警") || _machineVM.Status.Contains("过高") || _machineVM.Status.Contains("超限"))                lblStatus.ForeColor = Color.Red;elseif (_machineVM.Status.Contains("⚠️"))                lblStatus.ForeColor = Color.Orange;elseif (_machineVM.Status.Contains("❄️"))                lblStatus.ForeColor = Color.Blue;else                lblStatus.ForeColor = Color.Green;        }///<summary>/// 更新按钮状态///</summary>privatevoidUpdateButtonStates(bool isRunning)        {            btnStart.Enabled = !isRunning;            btnStop.Enabled = isRunning;        }///<summary>/// 启动按钮点击事件///</summary>privatevoidBtnStart_Click(object sender, EventArgs e)        {try            {                _machineVM.StartMachine();                ShowStatusMessage("机器启动成功！", MessageBoxIcon.Information);            }catch (Exception ex)            {                ShowStatusMessage($"启动失败: {ex.Message}", MessageBoxIcon.Error);            }        }///<summary>/// 停止按钮点击事件///</summary>privatevoidBtnStop_Click(object sender, EventArgs e)        {try            {                _machineVM.StopMachine();                ShowStatusMessage("机器已停止运行", MessageBoxIcon.Information);            }catch (Exception ex)            {                ShowStatusMessage($"停止失败: {ex.Message}", MessageBoxIcon.Error);            }        }///<summary>/// 显示状态消息///</summary>privatevoidShowStatusMessage(string message, MessageBoxIcon icon)        {            MessageBox.Show(message, "系统消息", MessageBoxButtons.OK, icon);        }///<summary>/// 窗体关闭时清理资源///</summary>protectedoverridevoidOnFormClosed(FormClosedEventArgs e)        {try            {                _machineVM?.Dispose();            }catch (Exception ex)            {                System.Diagnostics.Debug.WriteLine($"资源清理时发生错误: {ex.Message}");            }finally            {base.OnFormClosed(e);            }        }///<summary>/// 处理未捕获的异常///</summary>protectedoverridevoidOnLoad(EventArgs e)        {base.OnLoad(e);// 添加全局异常处理            Application.ThreadException += Application_ThreadException;            AppDomain.CurrentDomain.UnhandledException += CurrentDomain_UnhandledException;        }privatevoidApplication_ThreadException(object sender, System.Threading.ThreadExceptionEventArgs e)        {            ShowStatusMessage($"应用程序异常: {e.Exception.Message}", MessageBoxIcon.Error);        }privatevoidCurrentDomain_UnhandledException(object sender, UnhandledExceptionEventArgs e)        {if (e.ExceptionObject is Exception ex)            {                ShowStatusMessage($"未处理异常: {ex.Message}", MessageBoxIcon.Error);            }        }    }}

🔥 收益分析：这一招下去，你的 Form 代码量至少减少 50%。不管是用传统的 Label 还是第三方的仪表盘控件，只需要改一下 DataBindings 的目标，逻辑代码一行不用动。

方案 2：通信引擎 —— 生产者/消费者模式

不要用 System.Windows.Forms.Timer 去轮询 PLC！那是在 UI 线程上跳舞。我们要建立一个独立的采集引擎。

设计思路：

1. 1. 后台任务：起一个 Task 专门死循环读 PLC。
2. 2. 数据映射：读到的原始 byte[] 或 short 瞬间转换成 ViewModel 的属性。
3. 3. UI 刷新：由于数据绑定机制，ViewModel 更新后，UI 会自动刷新（注意跨线程问题）。

实战代码模板：

publicclassPlcDriver{privatebool _isRunning = false;private MachineViewModel _targetVm;// 模拟 PLC 读取接口private Random _simulatedPlc = new Random();publicPlcDriver(MachineViewModel vm)    {        _targetVm = vm;    }publicvoidStart()    {        _isRunning = true;// 开启后台独立线程，绝不阻塞 UI        Task.Run(async () =>        {while (_isRunning)            {try                {// 1. 读取数据 (模拟耗时网络操作)// 真实场景替换为 Modbus/S7/ADS 协议读取await Task.Delay(100); double newTemp = _simulatedPlc.Next(20, 90);// 2. 更新模型// 注意：在 WPF 中，模型更新通常不需要 Invoke，// 但在 WinForms 或特定框架下，这里可能需要 SynchronizationContext                    _targetVm.Temperature = newTemp;                }catch (Exception ex)                {// 3. 错误处理：千万别让循环断了！// 记录日志：Logger.Error(ex);                    _targetVm.Status = "⚠️ 通讯中断";await Task.Delay(2000); // 慢速重试                }            }        });    }publicvoidStop() => _isRunning = false;}

⚠️ 踩坑预警：多线程更新 UI 是新手必挂点。

• • WPF：WPF 的数据绑定机制大多会自动处理跨线程封送，但涉及到 ObservableCollection 增删操作时，必须切回 UI 线程（使用 Application.Current.Dispatcher）。
• • WinForms：如果你直接在后台线程改绑定的属性，可能会抛出“线程间操作无效”。建议在 ViewModel 的 OnPropertyChanged 里做判断，或者使用 SynchronizationContext。

方案 3：工程化护城河 —— 全局异常与日志

如果你的上位机只是弹一个 MessageBox.Show("未知错误")，现场调试人员会想打死你的。

必须要做的一件事：全局异常捕获。

// Program.cs 入口处[STAThread]staticvoidMain(){// 捕获 UI 线程的未处理异常    Application.ThreadException += (sender, e) =>     {        Log.Error(e.Exception, "UI 线程崩溃");        MessageBox.Show("发生严重错误，请联系厂家。错误码：UI-001");    };// 捕获非 UI 线程的未处理异常    AppDomain.CurrentDomain.UnhandledException += (sender, e) =>     {        Log.Error(e.ExceptionObject as Exception, "后台线程崩溃");// 这里通常需要尝试保存数据并优雅重启    };    Application.EnableVisualStyles();    Application.SetCompatibleTextRenderingDefault(false);    Application.Run(new MainForm());}

推荐工具栈：

• • 日志： 别自己写 TXT 了，用 Serilog 或 NLog。配置好按天滚动，自动清理旧日志，这能救你的命。
• • 图表控件： 别硬啃 GDI+，轻量级选 ScottPlot（开源免费性能炸裂），重度商业选 OxyPlot 或 LiveCharts2。

🚀 性能对比实测

我在最近的一个注塑机项目中，把旧版的“Timer 定时器 + 直接操作控件”重构为“异步 Task + MVVM 绑定”。

• • 测试环境：i3 工控机，4G 内存，Windows 10 IoT，连接西门子 S7-1200。
• • CPU 占用率：从常态 35% 降至 5% 以下。
• • 界面响应：在模拟通讯线断开（引发大量 Timeout）时，旧版界面完全卡死，新版界面依然可以拖动窗口，且能实时显示“通讯重连中...”。
• • 代码量：Form.cs 从 3000 行缩减到 400 行，逻辑清晰度简直是降维打击。

📝 读者互动

咱们都是写代码的手艺人，我也想听听大家的看法：

话题 1：现在做 HMI，你更倾向于坚守 WinForms 的简单粗暴，还是拥抱 WPF 的强大灵活性？或者，你已经开始尝试 Blazor Hybrid / MAUI 这种跨平台方案了？

话题 2：你在工业现场遇到过最离谱的 Bug 是什么？（我先来：我曾经因为现场地线没接好，导致 USB 转串口芯片一启动变频器就掉线，查了三天软件 Bug……）

👉 欢迎在评论区留言，咱们互相排雷！

✨ 总结

工控上位机开发，表面看是写界面，实则是考量架构设计和并发处理能力。

简单总结今天的三个金句：

1. 1. 分层是信仰：别让 UI 知道 PLC 的存在，中间必须有 ViewModel 扛事儿。
2. 2. 异步是底线：任何 I/O 操作都不允许阻塞主线程，这是对用户的基本尊重。
3. 3. 稳定大于一切：花 80% 的时间处理那 1% 可能出现的异常情况。

希望这篇文章能帮你把手里的“面条代码”梳理成“精密齿轮”。如果你觉得有用，点个收藏，改天遇到界面卡顿时，翻出来看看代码模板，绝对管用！
