智驾网络底座:Linux 六大隧道技术深度实测与 Wireshark 判别

实验采用 QEMU 模拟环境，利用 Linux Network Namespace 模拟物理隔离的节点。

• 物理层网络 (Underlay)：192.168.1.0/24

• 隧道逻辑层 (Overlay)：10.10.10.0/24

• 拓扑结构：Node_A 与 Node_B 进行业务通信，Node_C 作为旁路监听端。

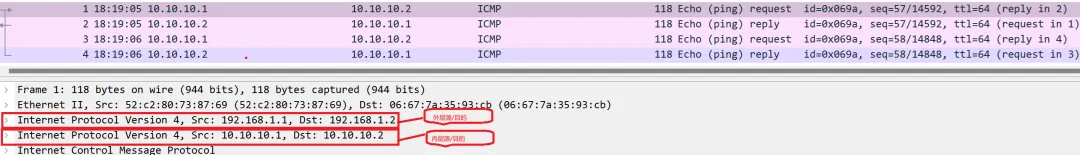

1. 结构：[Outer IPv4][Inner IPv4][UDP/TCP]

2. 特点：最简单的“套娃”，开销最小。

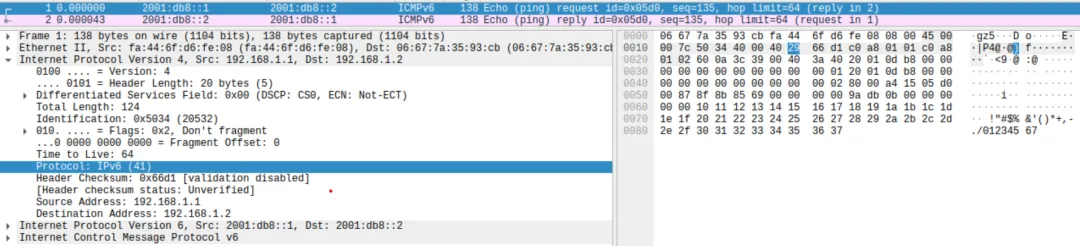

1. 结构：[Outer IPv4][Inner IPv6][UDP/TCP]

1. 结构：[Outer IP][ESP Header][Encrypted Data]

2. 特点：安全第一，自带“保险箱”，常用于远程诊断和云端加密链路。

1. 结构：[Outer IP][GRE Header][Inner IP]

2. 特点：标准路由隧道，不带 MAC 地址

1. 结构：[Outer IP][GRE Header][Inner MAC][Inner IP]

2. 特点：“虚拟网线”剥开 GRE 直接就是以太网头

1. 结构：[Outer IP][GRE Header][ERSPAN III Header (8-20B)][Inner MAC][Inner IP]

2. 特点：
1. Timestamp: 位于内层 MAC 头之前，由发送端内核读PHC打入。
2. Session ID / Hardware ID:标记流量来源，防止在多路监控时搞混。

3.4 深度对比：看得见的“镜像”与看不见的“加密”

在智驾开发中，我们经常需要处理两类极端数据：一类是需要极致透明以便分析延迟的传感器数据，另一类是需要极致安全以防被黑客操控的控制指令。通过 Wireshark 抓包，我们可以直观看到两者的区别。

3.4.1 ERSPAN III：自带“显微镜”的监控线

正如 3.3.2 节所述，ERSPAN III 是为了观测而生的。

• Wireshark 观察点：

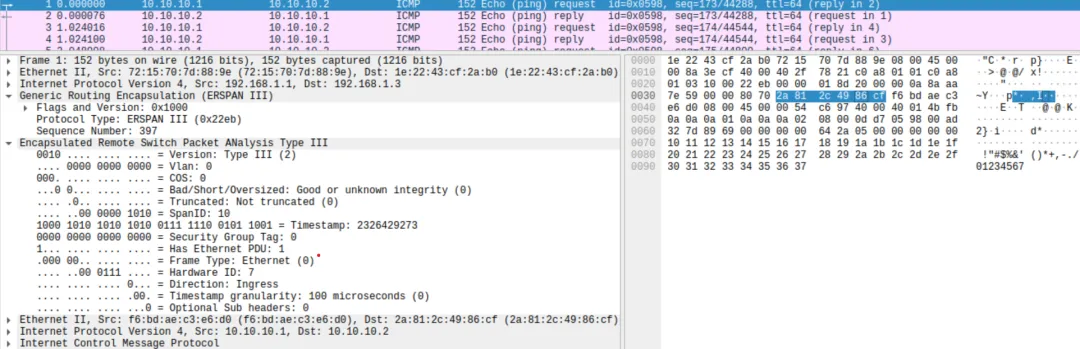

• Protocol Type: 0x22eb (ERSPAN III)。

• 关键元数据：在内层 MAC 头之前，你会看到 Timestamp（时间戳）。

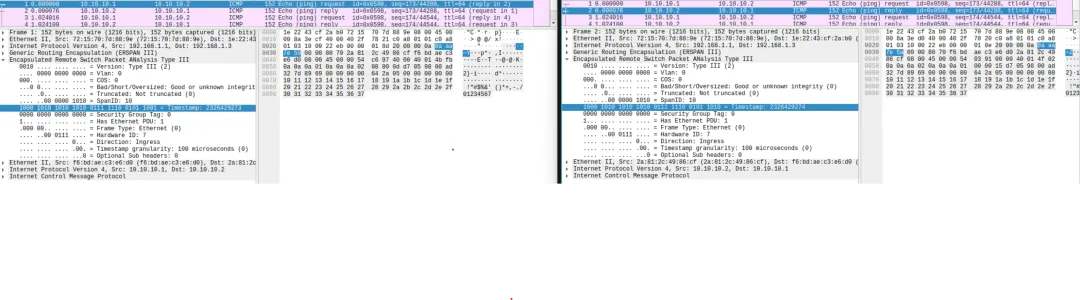

• 深度解析：如何在观测端node_c计算A/B延时？

  公式：ΔT=(Treply−Trequest)×Granularity通过计算两个 ERSPAN 包的时间戳差值，工程师可以排除上位机 C 的性能干扰，直接获取 A、B 两端在车载网络中的确定性延迟。

上图中，Treply = 2326429274, Trequest = 2326429274; Granularity是100us, 由于量化误差，ΔT < 200us。

3.4.2 VTI：物理网卡上的“黑盒”

当你开启 VTI 隧道后，物理链路（192.168.1.x）上的抓包结果会发生剧变。

• Wireshark 观察点：

• Protocol: 显示为 ESP (50)。

• 内容：你无法直接看到 10.10.10.x 的 Ping 报文，甚至连 UDP/TCP 端口都不可见。

• 如何调试？

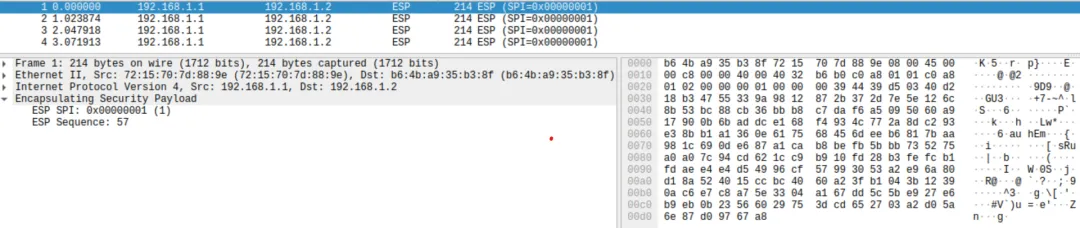

• 物理层视角：如截图所示，只能看到 SPI（安全参数索引）和序列号，载荷部分全是加密乱码。

• 内部视角：你必须在 Namespace 中监听逻辑接口（如 ip netns exec node_a tcpdump -i vti0），才能看到解密后的 ICMP 原文。这模拟了智驾系统中，敏感数据（如远程驾驶指令）在公网传输时即使被拦截也无法被解析的真实场景。

#add tunl deviceip tunnel add mytun mode ipip remote 192.168.1.2 local 192.168.1.1#add sit deviceip link add sit1 type sit remote 192.168.1.2 local 192.168.1.1#add vti deviceip link add vti_tun type vti local 192.168.1.1 remote 192.168.1.2 key 100
