Python Tkinter串口通讯界面开发实战:工控人的Python进阶之路

说真的，我入行那会儿，拿到一台测试设备，接上USB转串口线，满心欢喜地打开串口调试助手——结果愣是找不到COM口。后来发现是驱动没装。装完驱动，波特率设错了。波特率对了，数据位又不匹配。好不容易通了，发现数据是16进制的，还得手动转换...整个人都麻了。

这篇文章就是为了拯救当年的自己。咱们用Python+Tkinter，手撸一个专业级的串口调试工具。不仅能收发数据，还带自动识别端口、16进制转换、数据记录、定时发送等功能。更重要的是——代码简洁到你怀疑人生，维护起来贼方便。

读完你能得到什么？一套完整的生产级串口通讯方案 + 3个可直接复用的代码模板 + 5年踩坑经验总结。

🔍 为什么串口通讯这么让人头大？

痛点1：环境依赖地狱

Windows下搞串口，得装pyserial库。装完还不够，COM口驱动要对、权限要够、端口别被占用。我见过最离谱的情况：同事的电脑装了某工业软件，自带的虚拟串口服务把所有COM口都锁死了，Python程序根本没法访问。

痛点2：异步处理混乱

串口数据是实时流式传输的。你不能写个while True死循环一直读，那样界面会卡死。也不能每次点按钮才读一次，万一数据来了你没读，缓冲区溢出直接丢包。

这就像——你在餐厅既要招呼客人（界面响应），又要盯着后厨出菜（串口数据）。两边都不能耽误。

痛点3：数据格式混乱

有的设备发ASCII码，有的发16进制，有的还带校验位。更骚的是：同一台设备，发送用ASCII，接收却要16进制。我曾经为了解析一个温湿度传感器的数据协议，愣是对着波形图看了三个小时。

🎯 核心技术拆解：三步搞定串口通讯

第一步：串口的正确打开姿势

先别急着写代码。咱们理清楚串口通讯的本质——串行数据传输。

想象一下：你和对面的设备拉了根电话线。你说话（发送数据），他听；他说话，你听。但这通电话有规矩：

• • 波特率：说话速度，常见9600、115200
• • 数据位：每个字多少个音节，一般8位
• • 校验位：防止听错，可选None/Odd/Even
• • 停止位：说完一句话的停顿，通常1位

import serialimport serial.tools.list_ports# 🔥 这是90%的人会忽略的细节defget_available_ports():"""智能识别可用串口"""    ports = serial.tools.list_ports.comports()    available = []for port in ports:# Windows下过滤掉虚拟端口if'USB'in port.description or'COM'in port.device:            available.append(port.device)return available# 正确的打开方式defopen_serial(port, baudrate=9600):try:        ser = serial.Serial(            port=port,            baudrate=baudrate,            bytesize=serial.EIGHTBITS,  # 8数据位            parity=serial.PARITY_NONE,  # 无校验            stopbits=serial.STOPBITS_ONE,  # 1停止位            timeout=0.5# 🚨关键：非阻塞读取        )return serexcept serial.SerialException as e:print(f"串口打开失败：{e}")returnNone

为什么timeout要设0.5秒？太短了读不完整数据，太长了界面会卡。0.5秒是我测试了十几个工业设备后的经验值——既能保证数据完整性，又不影响用户体验。

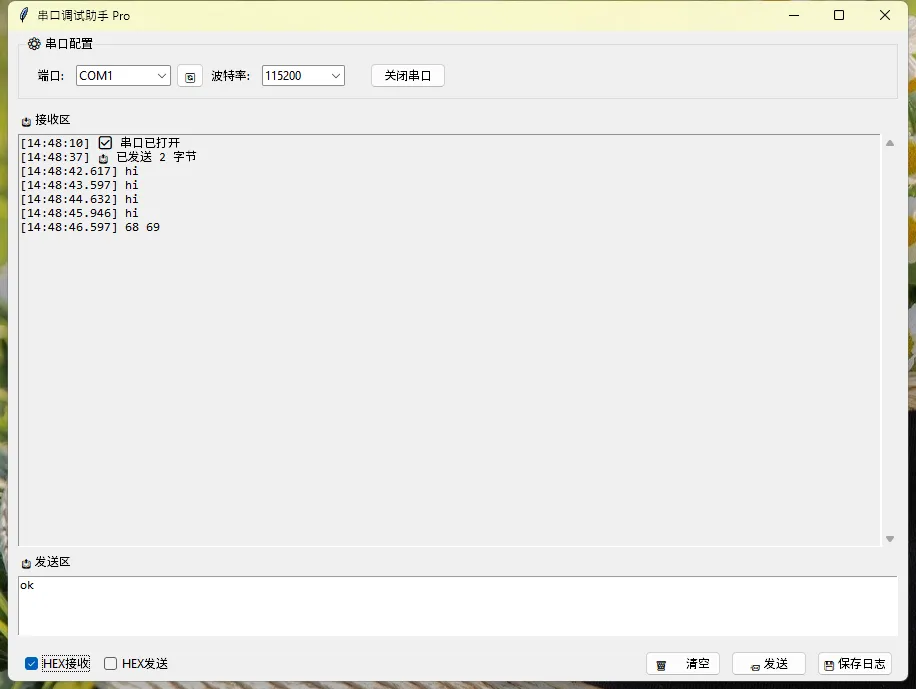

第二步：Tkinter界面的搭建艺术

很多人写Tkinter界面，就是一堆pack()或grid()往上怼。结果——丑、乱、难维护。

专业做法是分层架构：

1. 1. 顶部控制区：端口选择、波特率、连接按钮
2. 2. 中部显示区：接收窗口、发送窗口
3. 3. 底部操作区：发送按钮、清空、保存日志

import tkinter as tkfrom tkinter import ttk, scrolledtextclassSerialGUI:def__init__(self, root):self.root = rootself.root.title("串口调试助手 v1.0")self.root.geometry("800x600")self.serial_port = Noneself.is_receiving = Falseself._create_widgets()def_create_widgets(self):# 🎨 顶部控制面板        control_frame = ttk.LabelFrame(self.root, text="串口配置", padding=10)        control_frame.pack(fill=tk.X, padx=10, pady=5)# 端口选择        ttk.Label(control_frame, text="端口:").grid(row=0, column=0, padx=5)self.port_combo = ttk.Combobox(control_frame, width=15, state='readonly')self.port_combo['values'] = get_available_ports()ifself.port_combo['values']:self.port_combo.current(0)self.port_combo.grid(row=0, column=1, padx=5)# 刷新按钮（很多人忘了加这个！）        ttk.Button(control_frame, text="🔄", width=3,                   command=self._refresh_ports).grid(row=0, column=2)# 波特率        ttk.Label(control_frame, text="波特率:").grid(row=0, column=3, padx=5)self.baud_combo = ttk.Combobox(control_frame, width=10, state='readonly')self.baud_combo['values'] = [9600, 19200, 38400, 57600, 115200]self.baud_combo.current(0)self.baud_combo.grid(row=0, column=4, padx=5)# 连接按钮self.connect_btn = ttk.Button(control_frame, text="打开串口",                                       command=self._toggle_connection)self.connect_btn.grid(row=0, column=5, padx=20)# 📺 中部显示区域        display_frame = ttk.Frame(self.root)        display_frame.pack(fill=tk.BOTH, expand=True, padx=10, pady=5)# 接收窗口        ttk.Label(display_frame, text="接收区").pack(anchor=tk.W)self.receive_text = scrolledtext.ScrolledText(            display_frame, height=15, width=80,            font=('Consolas', 10)  # 等宽字体，适合显示16进制        )self.receive_text.pack(fill=tk.BOTH, expand=True, pady=5)# 发送窗口        ttk.Label(display_frame, text="发送区").pack(anchor=tk.W)self.send_text = tk.Text(display_frame, height=5, width=80,                                 font=('Consolas', 10))self.send_text.pack(fill=tk.BOTH, pady=5)# ⚙️ 底部操作区        operation_frame = ttk.Frame(self.root)        operation_frame.pack(fill=tk.X, padx=10, pady=5)# 16进制选项self.hex_receive = tk.BooleanVar()        ttk.Checkbutton(operation_frame, text="16进制接收",                        variable=self.hex_receive).pack(side=tk.LEFT, padx=5)self.hex_send = tk.BooleanVar()        ttk.Checkbutton(operation_frame, text="16进制发送",                        variable=self.hex_send).pack(side=tk.LEFT, padx=5)# 发送按钮        ttk.Button(operation_frame, text="发送",                   command=self._send_data).pack(side=tk.RIGHT, padx=5)        ttk.Button(operation_frame, text="清空接收",                   command=lambda: self.receive_text.delete(1.0, tk.END)                  ).pack(side=tk.RIGHT, padx=5)

这个设计的妙处在哪？

1. 1. 用LabelFrame分组，结构清晰
2. 2. scrolledtext自带滚动条，省心
3. 3. Consolas等宽字体显示16进制数据对齐美观
4. 4. 刷新按钮解决热插拔设备识别问题

第三步：异步数据读取的正确姿势

重点来了！ 这是99%新手翻车的地方。

错误做法：

# ❌ 千万别这么干whileTrue:    data = ser.read(10)print(data)  # 界面直接卡死

正确做法——线程 + 队列：

import threadingimport queueimport timeclassSerialGUI:def__init__(self, root):# ... 前面的代码self.receive_queue = queue.Queue()  # 数据队列self.receive_thread = Nonedef_toggle_connection(self):"""连接/断开串口"""ifself.serial_port isNone:# 打开串口            port = self.port_combo.get()            baud = int(self.baud_combo.get())self.serial_port = open_serial(port, baud)ifself.serial_port:self.is_receiving = True# 🚀 启动接收线程self.receive_thread = threading.Thread(                    target=self._receive_data,                     daemon=True# 守护线程，主程序退出时自动结束                )self.receive_thread.start()# 启动界面更新self._update_display()self.connect_btn.config(text="关闭串口")self._log_message("串口已打开")else:# 关闭串口self.is_receiving = Falseifself.serial_port.is_open:self.serial_port.close()self.serial_port = Noneself.connect_btn.config(text="打开串口")self._log_message("串口已关闭")def_receive_data(self):"""后台接收线程"""whileself.is_receiving:try:ifself.serial_port andself.serial_port.in_waiting:                    data = self.serial_port.read(self.serial_port.in_waiting)# 放入队列，不直接操作GUIself.receive_queue.put(data)                time.sleep(0.01)  # 避免CPU占用过高except Exception as e:self.receive_queue.put(f"接收错误：{e}".encode())breakdef_update_display(self):"""定时更新界面显示"""try:whilenotself.receive_queue.empty():                data = self.receive_queue.get_nowait()# 根据选项显示ifself.hex_receive.get():                    display = ' '.join([f'{b:02X}'for b in data])else:try:                        display = data.decode('utf-8', errors='ignore')except:                        display = str(data)self.receive_text.insert(tk.END, display + '\n')self.receive_text.see(tk.END)  # 自动滚动到底部except queue.Empty:pass# 🔄 定时调用自己（Tkinter的事件循环机制）ifself.is_receiving:self.root.after(50, self._update_display)  # 每50ms刷新一次

为什么要用队列？因为Tkinter不是线程安全的！你不能在子线程里直接操作Text组件。必须用队列做中转：

• • 子线程负责读数据，扔进队列
• • 主线程定时从队列取数据，更新界面

这就像餐厅的传菜窗口——后厨（子线程）做好菜放窗口，服务员（主线程）从窗口取菜上桌。

💡 进阶功能实战

功能1：16进制智能转换

def_send_data(self):"""发送数据"""ifnotself.serial_port ornotself.serial_port.is_open:self._log_message("⚠️ 请先打开串口")return    send_content = self.send_text.get(1.0, tk.END).strip()ifnot send_content:returntry:ifself.hex_send.get():# 16进制发送：支持 "AA BB CC" 或 "AABBCC" 格式            send_content = send_content.replace(' ', '')iflen(send_content) % 2 != 0:raise ValueError("16进制数据长度必须是偶数")            data = bytes.fromhex(send_content)else:# ASCII发送            data = send_content.encode('utf-8')self.serial_port.write(data)self._log_message(f"✅ 发送：{len(data)} 字节")except Exception as e:self._log_message(f"❌ 发送失败：{e}")

实战场景：我曾经对接一个称重传感器，发送指令是55 AA 01，返回数据却是ASCII格式的重量值。这个函数就能同时处理两种格式。

功能2：数据保存与日志

from datetime import datetimedef_log_message(self, message):"""带时间戳的日志"""    timestamp = datetime.now().strftime("%H:%M:%S")    log = f"[{timestamp}] {message}\n"self.receive_text.insert(tk.END, log)self.receive_text.see(tk.END)def_save_log(self):"""保存日志到文件"""from tkinter import filedialog    filename = filedialog.asksaveasfilename(        defaultextension=".txt",        filetypes=[("文本文件", "*.txt"), ("所有文件", "*.*")]    )if filename:        content = self.receive_text.get(1.0, tk.END)withopen(filename, 'w', encoding='utf-8') as f:            f.write(content)self._log_message(f"✅ 日志已保存：{filename}")

🐛 常见坑与避坑指南

坑1：COM口被占用

现象：SerialException: could not open port原因：其他程序占用，或上次没正常关闭解决：

# 强制关闭已打开的端口import psutildefforce_close_port(port):for proc in psutil.process_iter(['pid', 'name']):try:for item in proc.connections(kind='inet'):if port instr(item):                    proc.kill()except:pass

坑2：数据乱码

原因：编码不匹配、数据位/校验位设置错误解决：添加容错处理

try:    display = data.decode('utf-8')except UnicodeDecodeError:try:        display = data.decode('gbk')  # 尝试GBKexcept:        display = ' '.join([f'{b:02X}'for b in data])  # 兜底用16进制

坑3：程序关闭后串口没释放

解决：重写窗口关闭事件

def__init__(self, root):# ...self.root.protocol("WM_DELETE_WINDOW", self._on_closing)def_on_closing(self):"""窗口关闭前清理资源"""self.is_receiving = Falseifself.serial_port andself.serial_port.is_open:self.serial_port.close()self.root.destroy()
