一、研究背景与方法原理

纤维增强复合材料在制备过程中不可避免地会引入孔隙缺陷，这些孔隙会显著降低材料的力学性能，甚至引发早期失效。传统有限元方法难以精准模拟孔隙演化导致的材料渐进式破坏，而 ** 零刚度法（Zero Stiffness Method）** 通过对失效单元的刚度进行动态归零处理，能够有效模拟含孔隙复合材料在单轴拉伸下的损伤扩展与刚度劣化过程。

本研究基于 ABAQUS 平台，通过 Python 二次开发实现零刚度法的自动化执行，主要包括：

• 建立含随机孔隙的纤维增强复合材料三维代表性体积单元（RVE）
• 定义材料本构与损伤演化准则
• 编写 Python 脚本实现单元刚度的动态更新与迭代计算
• 分析孔隙率、孔隙形态对复合材料拉伸性能的影响


二、有限元模型构建

2.1 几何与网格划分

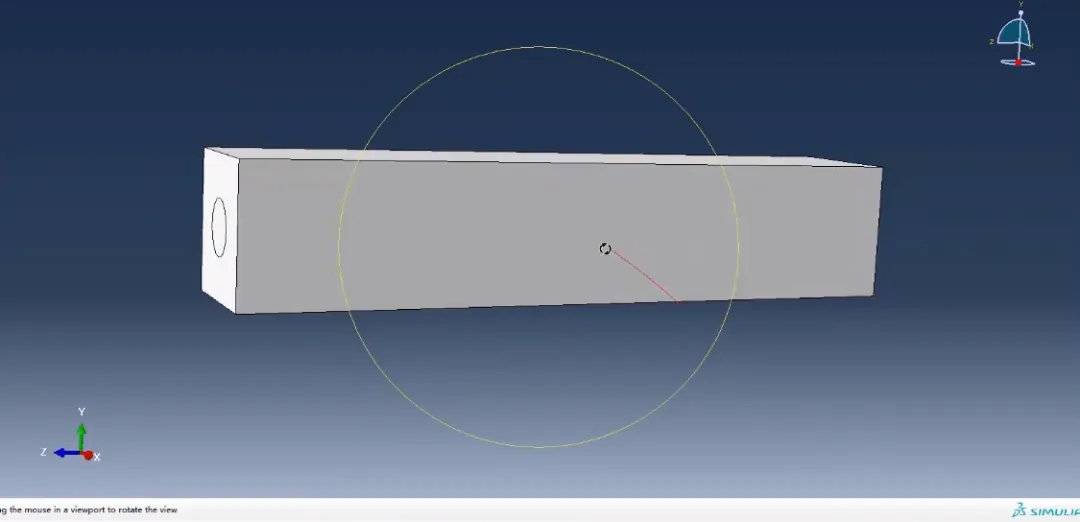

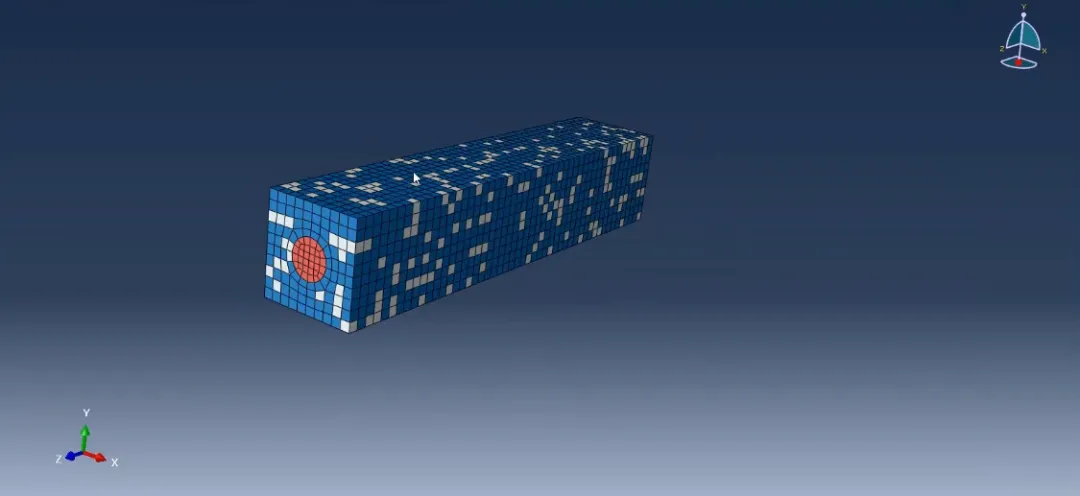

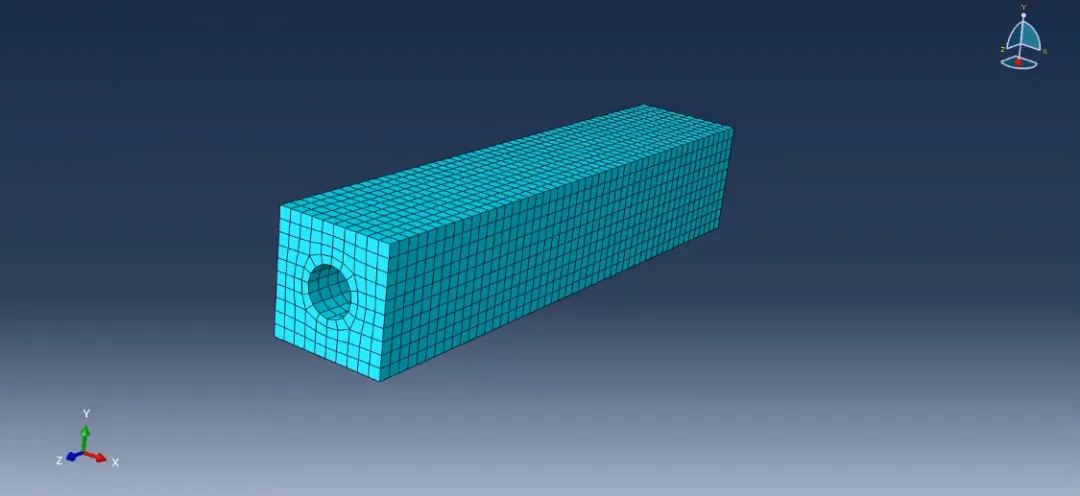

采用 Python 脚本在 ABAQUS 中生成尺寸为100×20×20 mm的长方体 RVE，通过随机函数在基体中生成球形孔隙，孔隙率控制在2%~8%范围内。模型采用 C3D8R 实体单元进行网格划分，全局单元尺寸设为1 mm，对孔隙表面单元进行局部加密，以保证应力集中区域的计算精度。

2.2 材料属性定义

纤维与基体均采用线弹性本构，纤维方向沿拉伸方向（X 轴），具体参数如下：

采用 Hashin 失效准则判断单元损伤，当单元满足以下任一条件时触发失效：

• 纤维拉伸失效：Fft=(Xtσ11)2+α(S12τ12)2≥1
• 纤维压缩失效：Ffc=(Xcσ11)2≥1
• 基体拉伸失效：Fmt=(Ytσ22)2+(S12τ12)2≥1
• 基体压缩失效：Fmc=(2S23σ22)2+[(2S23Yc)2−1]Ycσ22+(S12τ12)2≥1

三、零刚度法 Python 实现

3.1 核心思路

1. 初始分析
   ：提交标准 ABAQUS 作业，获取所有单元的应力状态。
2. 损伤判断
   ：通过 Python 脚本读取 odb 结果文件，对每个单元应用 Hashin 准则进行损伤判定。
3. 刚度更新
   ：对失效单元，通过修改材料属性将其刚度矩阵设置为零（或极小值）。
4. 迭代计算
   ：重复上述步骤，直至达到预设的拉伸位移或整体刚度趋于稳定。

四、结果分析与讨论

4.1 应力分布特征

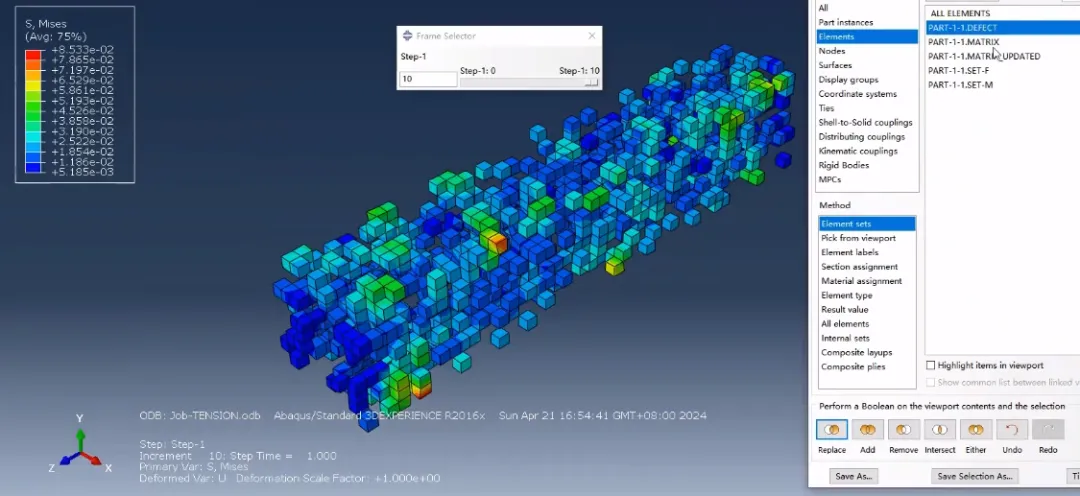

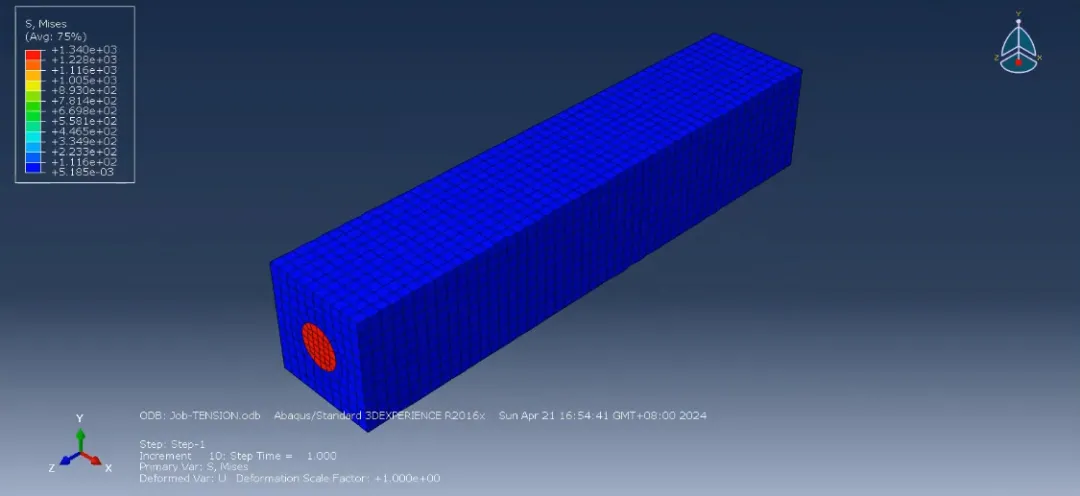

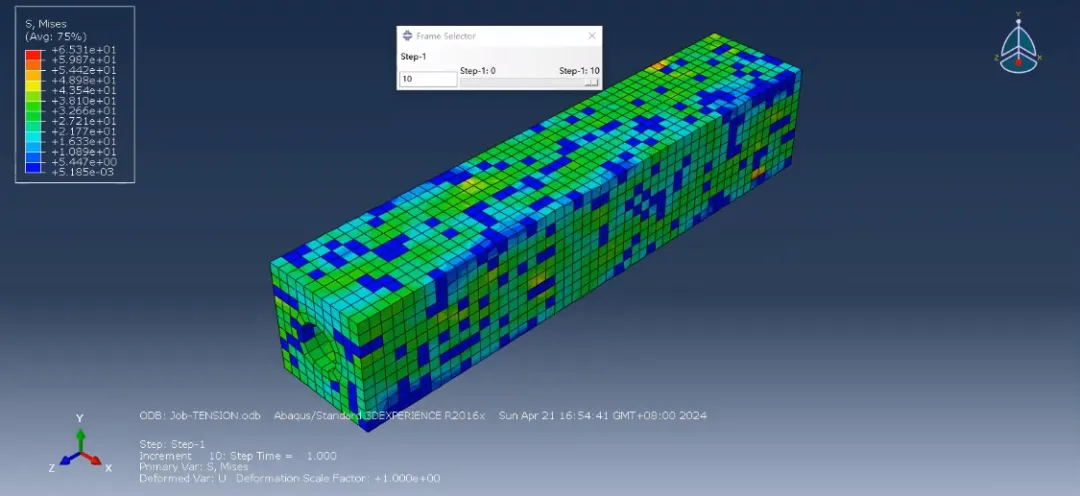

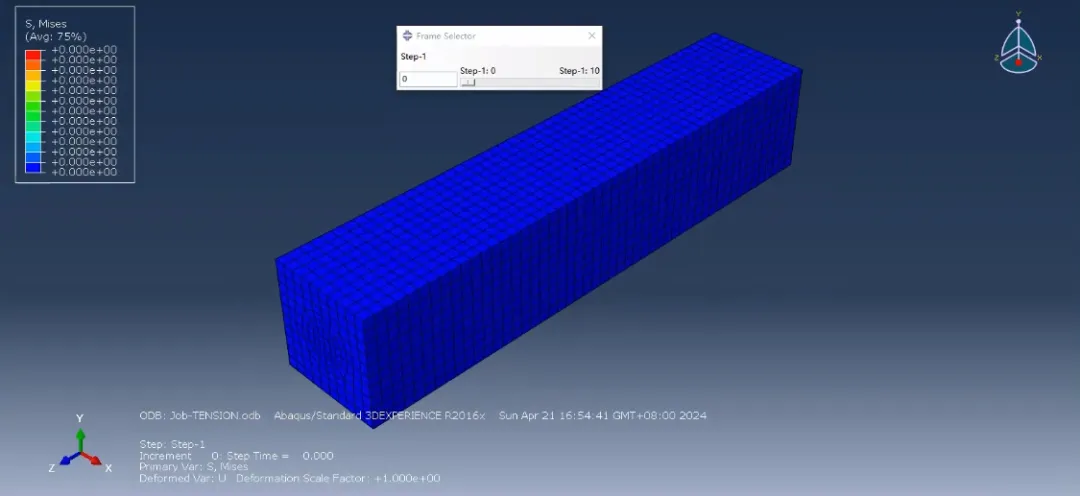

从模拟结果的 Mises 云图可以看出，在单轴拉伸载荷作用下，应力集中主要出现在孔隙边缘及纤维 - 基体界面处。随着载荷增加，基体首先在孔隙周围发生拉伸损伤，随后损伤沿纤维方向扩展，最终导致材料整体失效。

4.2 损伤演化规律

零刚度法的迭代计算结果表明：

• 初始阶段
  （Step Time < 0.4）：仅少量孔隙周围的基体单元发生损伤，整体刚度下降缓慢。
• 损伤扩展阶段
  （0.4 < Step Time < 0.8）：失效单元快速增加，损伤区域相互连通，材料刚度呈线性下降。
• 失效阶段
  （Step Time > 0.8）：大量单元失效导致承载能力急剧下降，最终形成贯穿整个 RVE 的宏观裂纹。

4.3 孔隙率影响

对比不同孔隙率模型的应力 - 应变曲线，发现：

• 孔隙率从 2% 增加到 8% 时，复合材料的拉伸强度下降约 23%，弹性模量下降约 15%。
• 高孔隙率模型的损伤起始载荷更低，且损伤扩展速度更快，表明孔隙缺陷对复合材料的力学性能具有显著的负面影响。

五、结论与展望

本研究基于 ABAQUS Python 二次开发，成功实现了零刚度法在含孔隙纤维增强复合材料单轴拉伸分析中的应用。结果表明，该方法能够有效模拟材料的渐进式损伤演化过程，为评估孔隙缺陷对复合材料性能的影响提供了可靠的数值工具。

未来研究可进一步考虑：

1. 引入更复杂的孔隙形态（如椭圆形、不规则形）与分布特征。
2. 结合实验数据对模型进行验证与修正。
3. 开发并行计算脚本以提高大规模模型的计算效率。
