7张图搞懂Linux文件页缓存(Page Cache)

1.文件页缓存是什么？

文件页缓存是磁盘文件在内存中的一个副本，由于磁盘文件通常以数据块（4KB）来管理，所以文件页缓存也会以“块”来管理，这里块就是页（struct page），每个 page 都会对应 4KB 物理内存。

    内核要读写磁盘文件，需要进行磁盘 I/O，磁盘 I/O 的速度很慢（毫秒级）。如果将文件先缓存至内存，直接从内存读取文件，那么读写文件的速度将提高百万倍。所以文件页缓存的作用是为了最大程度的减少磁盘I/O。

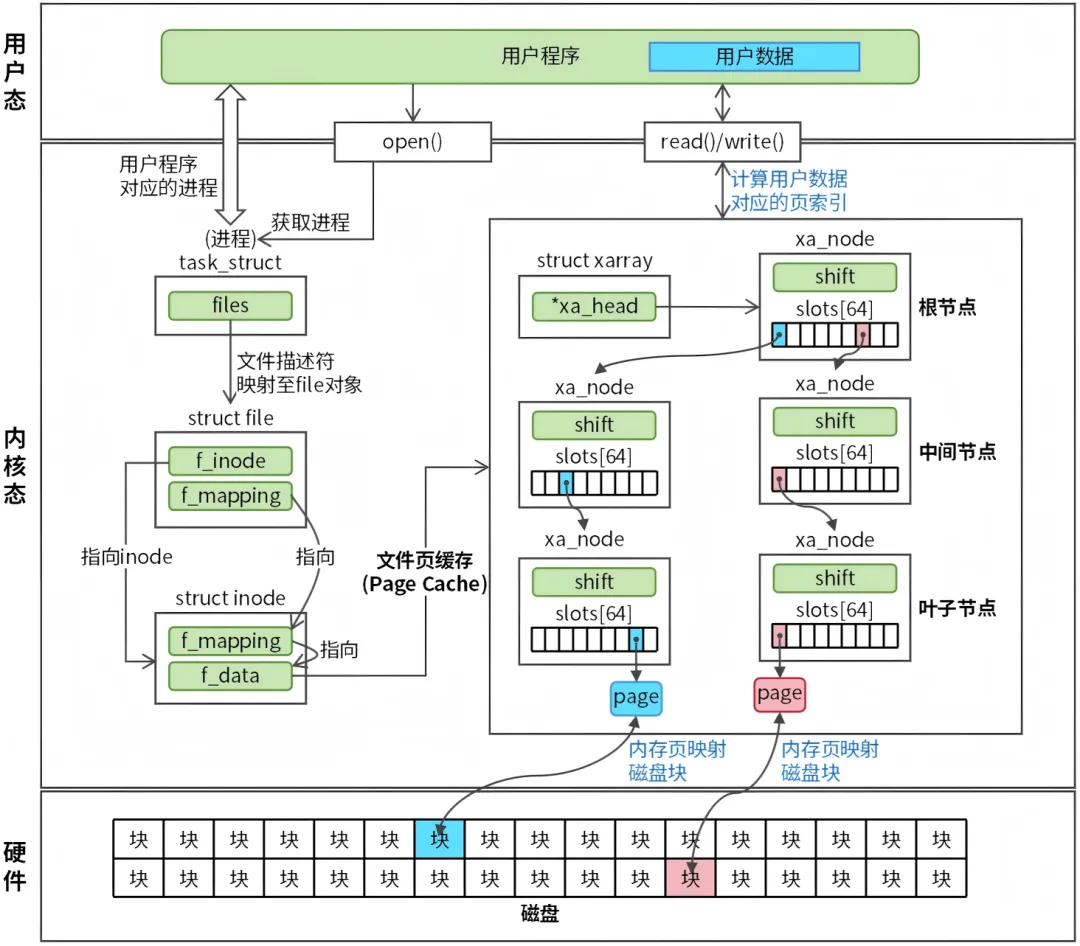

图 1    文件页缓存

说了这么多，文件页缓存到底是什么？我们结合图1来分析。

    文件页缓存的定义为 struct address_space 结构，它是内核中管理文件页缓存的核心数据结构，负责将磁盘文件数据映射到内存页，并提供读写、映射、回写等操作的统一接口。其定义如下：

struct address_space {struct inode        *host;/* 指向所属文件的索引节点(inode) */struct xarrayi_pages;/* 存储所有缓存页的Xarray */struct rb_root_cachedi_mmap;/* 内存映射红黑树：管理所有映射该文件的进程虚拟地址区域 */unsignedlong       nrpages;  /* 当前缓存的页总数 */pgoff_t         writeback_index;/* 回写起始索引，记录脏页写回的起始页号，避免重复刷盘*/conststruct address_space_operations *a_ops;/* 页缓存的操作函数集 */unsignedlong       flags;    /* 状态标志位 */void            *private_data; /* 私有数据指针 */    ......};

Linux 系统中每个文件都会维护一个文件页缓存，inode 结构会定义一个 i_data 成员（struct address_space 结构），i_data 就是文件页缓存，定义如下：

structinode {/* 指向 i_data */structaddress_space    *i_mapping;/* 文件页缓存管理结构 */structaddress_spacei_data;};

 inode 结构同时定义了一个 i_mapping 指针，i_mapping 会指向 i_data，内核通常会通过 i_mapping 来访问文件页缓存。

    进程打开一个文件时，内核会创建一个 file 对象，内核会将 inode 的 i_mapping 赋值给 file 对象的 f_mapping（struct address_space 结构），这样新打开的文件就能够访问文件页缓存了。值得注意的是：多个进程打开同一个文件时，每个 file 对象的 f_mmaping 都会指向相同的 i_mapping。

2.页缓存实现原理

文件页缓存通过 Xarray 结构来管理内存页，struct address_space 结构定义了一个 i_pages 成员（struct xarray 结构） ，Xarray 是 Linux 内核 4.20+ 引入的高效的键值存储结构，用来替代老旧的 Radix Tree。

structxarray {spinlock_t  xa_lock;gfp_t       xa_flags;void __rcu * xa_head; /* 指向 Xarray 树的根节点*/};

structxa_node {unsignedchar   shift; /* 当前节点层级的剩余位移位数，通常是6的倍数 */unsignedchar   offset; /* 该节点在父节点 slots 数组中的索引位置*/unsignedchar   count; /* 当前节点中非空 entry 的总数 */unsignedchar   nr_values;  /* 当前节点中存储的值 entry 数量 */structxa_node __rcu *parent; /* 指向父节点的指针 */structxarray   *array;/* 指向该节点所属的 Xarray 根结构 */void __rcu *slots[XA_CHUNK_SIZE]; /* 子节点指针或值存储数组 */union {// tags[0][0]: bit0-bit63 → 第 0 种标记（如 PG_dirty）// tags[1][0]: bit0-bit63 → 第 1 种标记（如 PG_writeback）// tags[2][0]: bit0-bit63 → 第 2 种标记（如 PG_workingset）unsignedlong   tags[XA_MAX_MARKS][XA_MARK_LONGS];unsignedlong   marks[XA_MAX_MARKS][XA_MARK_LONGS];    };};

xa_node维护了一个slots数组（void *类型），数组长度为64。slots数组中的每个槽位可以指向一个struct page地址或struct xa_node地址（下一级节点）。

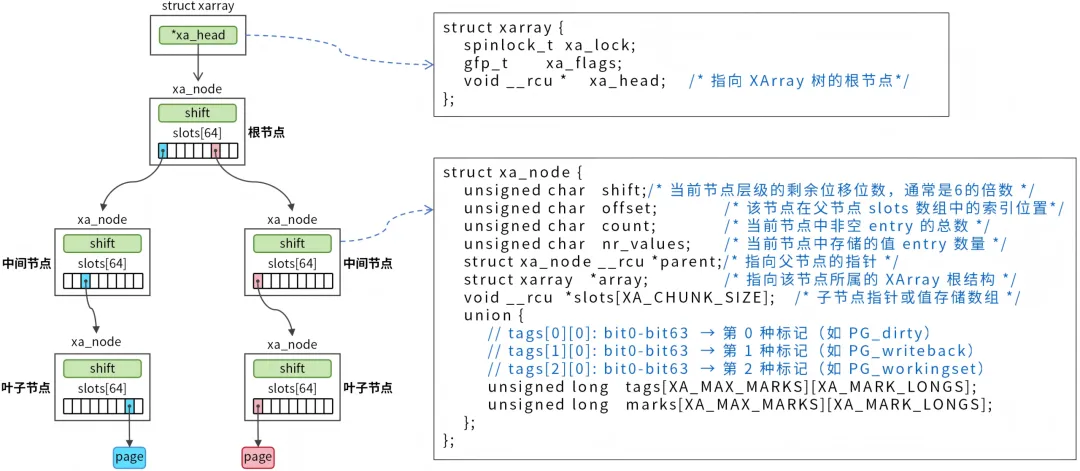

    如图2所示，Xarray通过struct xarray和struct xa_node构成一个树形结构，树形结构分为：

• 根节点：没有父节点的最顶层节点，是Xarray的入口点。

• 中间节点：既有父节点又有至少一个子节点的节点，用于组织树的层次结构。

• 叶子结点：没有子节点的末端节点，直接存储实际数据。

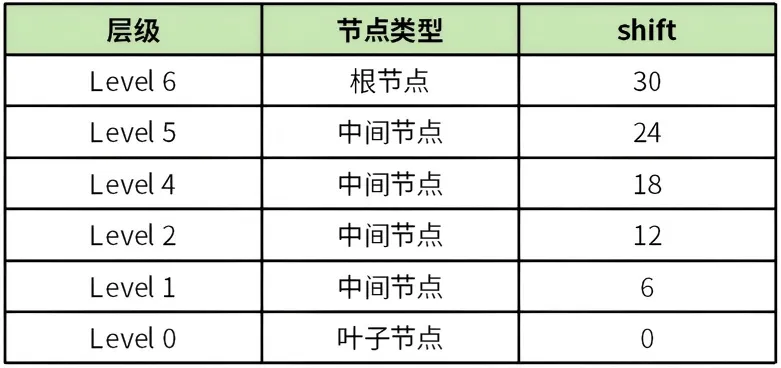

    xa_node的shift成员表示该节点的剩余偏移位数，各个层级节点的shift值见表1（以6层树形结构为例，实际情况中间节点层级是动态变化的）。

表 1    节点 shift 偏移

shift的作用是计算文件页偏移（index）在当前节点的slots槽位索引（offset），计算公式为：offset = (index >> shift) & (64 - 1) 。

    slots[offset]指向下一级节点或struct page地址。

3.页缓存索引过程

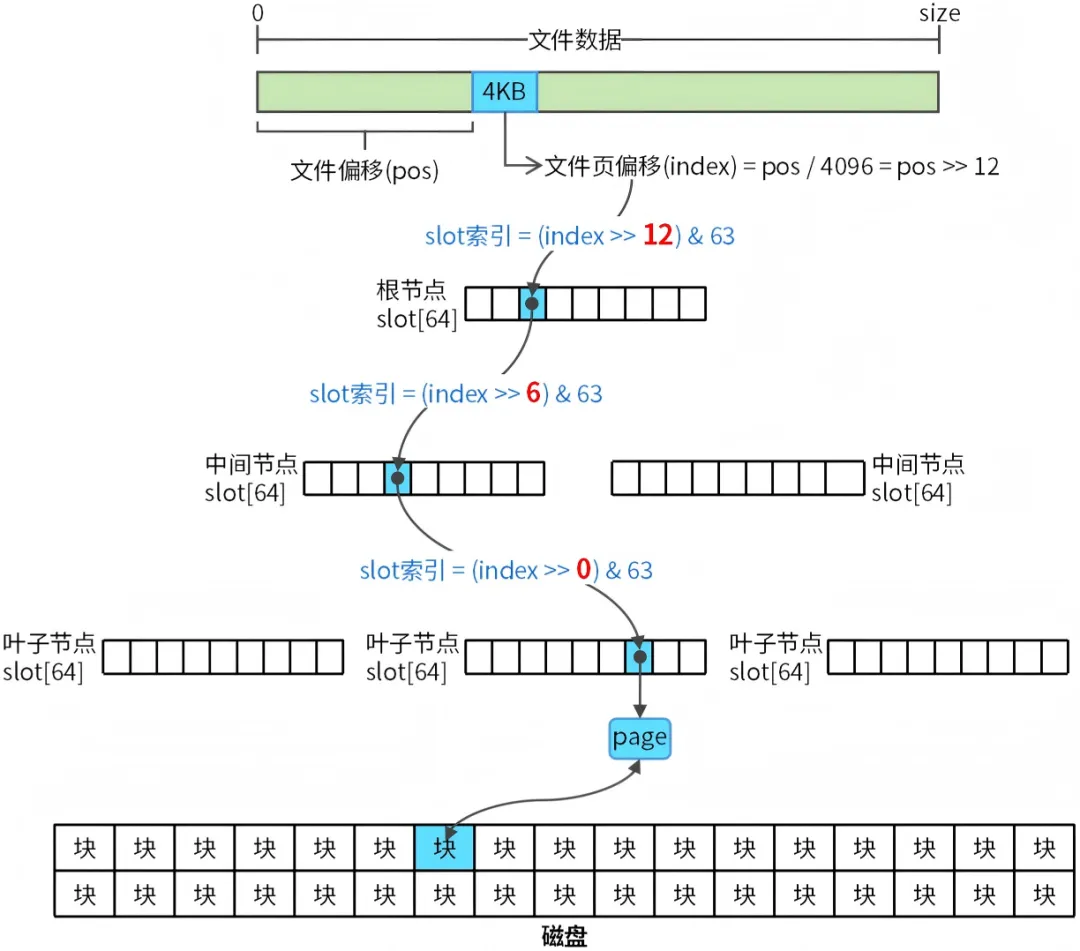

接下来，我们通过实际的例子来学习页缓存索引过程，如图5所示。

图 5    页缓存索引过程

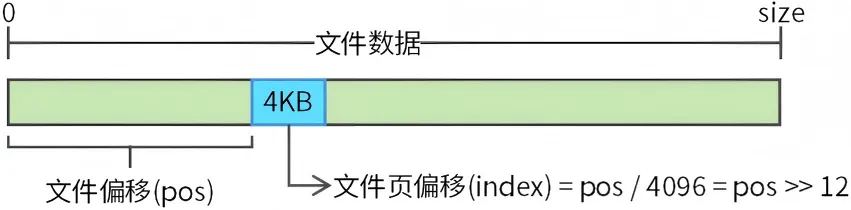

假如文件偏移（pos）为38964650字节，文件页偏移（index）为9512（38964650 >> 12）。

    9512的二进制形式为：000010 010100 101000，我们将二进制形式以6位进行分段，按照以下方式进行索引：

• 根节点shift为12，槽位索引offset为2（000010 010100 101000 >> 12 & 63），slots[2]指向下一级节点（中间节点）。

• 下一级节点shift为6，槽位索引offset为20（000010 010100 101000 >> 6 & 63），slots[20]指向下一级节点（叶子节点）。

• 叶子节点shift为0，槽位索引offset为40（000010 010100 101000 & 63），slots[40]指向page地址，page对应的物理页存储的就是文件数据。

4.同步页缓存数据至磁盘

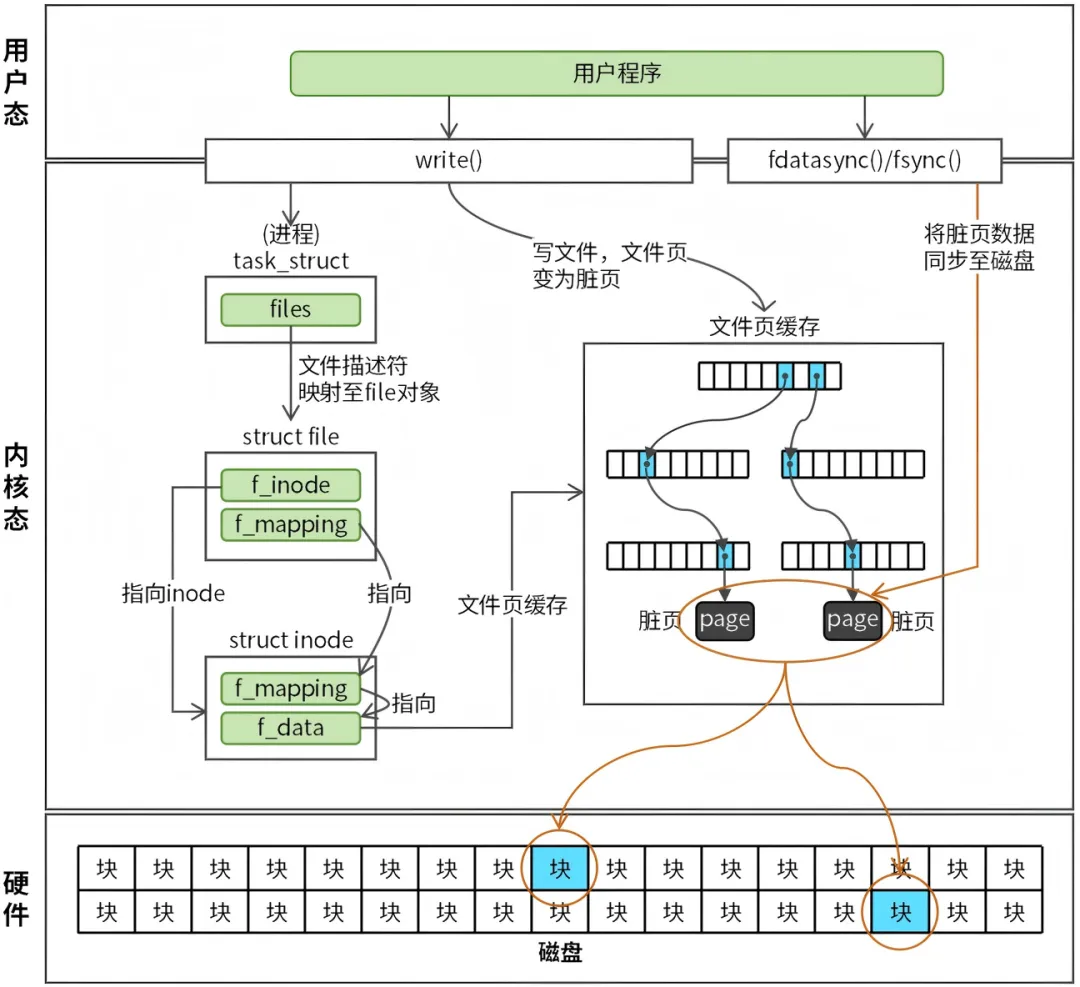

 文件页缓存数据同步至磁盘的过程称为回写（Writeback）。如图6所示，进程通过 write() 或 mmap() 修改页缓存数据时，内核会标记该页为脏页（Dirty），脏页是指已经被修改但尚未写回磁盘的内存页。

图 6    页缓存数据回写

 标记脏页的目的是让内核能够快速识别哪些内存页需要写回磁盘，除了标记page为脏页之外，内核还会将Xarray中的节点标记为脏（xa_node中的marks数组就是用来标记下一级节点是否为脏），以及将inode标记为脏，这样内核就能够快速定位到哪个文件的哪个page为脏页。

    Linux将脏页回写至磁盘有很多种方式：

• 定时回写：内核通过定时器周期性唤醒 flusher 线程，将脏页异步写回磁盘。

• 阈值回写：当系统脏页占总内存比例超过阈值，内核强制同步回写。

• 主动回写：调用fsync、fdatasync、sync等系统调用主动进行脏页回写。

• 直接I/O：通过 O_DIRECT 标志打开文件，绕过页缓存直接将数据写入磁盘。

5.页缓存数据冲突问题

    Linux系统中，每个文件唯一对应一个页缓存，那么当多个进程同时读写同一个文件时就会出现数据冲突问题。

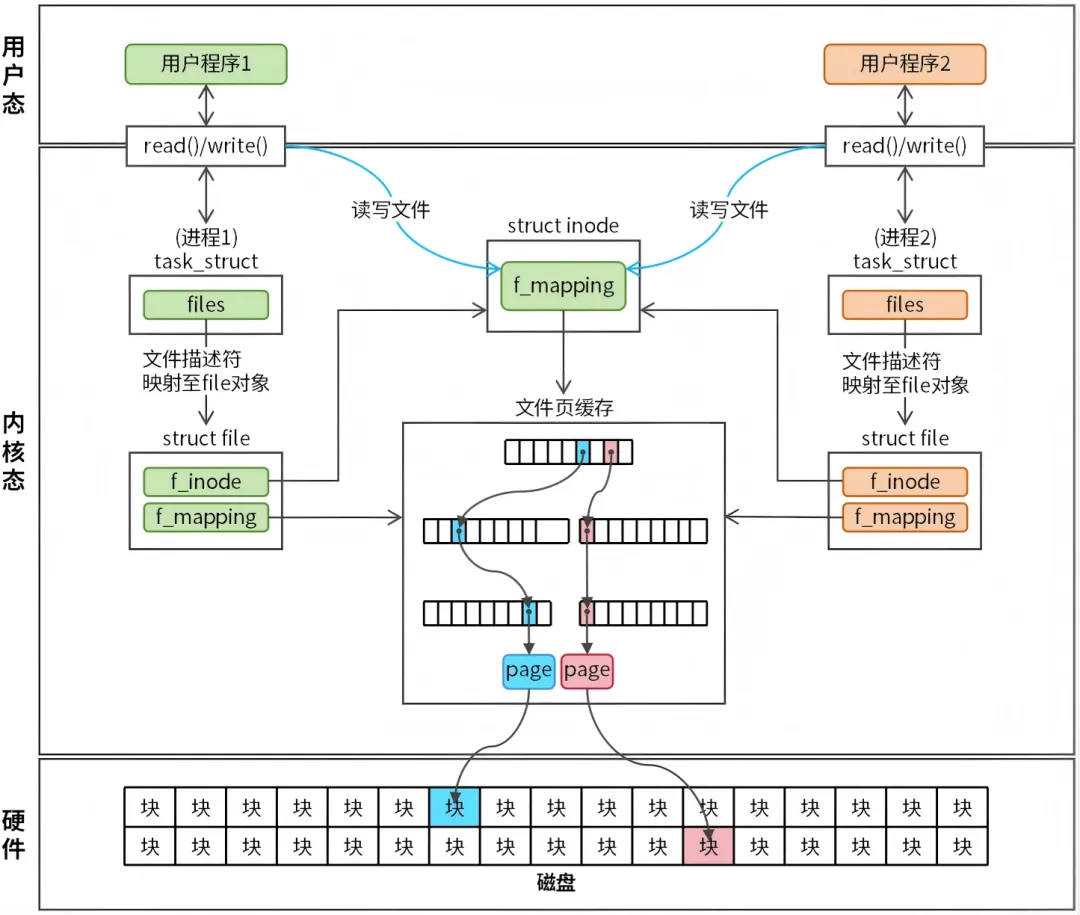

图 7    页缓存数据冲突

如图7所示，当多个进程同时读写同一个文件时，每个 file 对象的 f_mapping 都会指向相同的文件页缓存，文件页缓存变成了临界资源。访问临界资源时，如果没有同步机制，会出现以下问题：

• 读写冲突：一个进程写入时，另一个进程读取到过期或错误数据。

• 页缓存不一致：各进程页缓存视图不同步。

• 并发写入覆盖：两个进程同时写入同一区域，后写入者覆盖前者，导致数据丢失。

• 元数据不一致：文件大小、修改时间等元数据与数据内容不匹配。
