Linux设备IO端口与IO内存访问实战指南

在Linux设备驱动开发中，IO端口与IO内存是驱动程序与硬件设备交互的核心入口。无论是传统的字符设备、块设备，还是当下热门的物联网外设、显示设备，都离不开对这两种IO资源的精准操作。Linux 6.6内核在保留传统接口兼容性的同时，对IO访问机制进行了性能优化和安全性增强，尤其在资源管理、缓存一致性、用户空间映射等方面做出了诸多改进。本文将基于Linux 6.6内核，结合实操案例，详细拆解IO端口与IO内存的访问原理、核心API、实操流程及避坑要点，助力开发者快速掌握驱动开发中的IO操作精髓。

一、核心概念：IO端口与IO内存的本质区别

设备通常会提供控制寄存器、数据寄存器、状态寄存器三类核心寄存器，用于实现设备控制、数据读写和状态获取。根据这些寄存器所处的地址空间不同，分为IO端口和IO内存两种形态，这也是Linux内核区分管理的核心依据：

• IO端口：寄存器位于CPU的IO地址空间（独立于内存地址空间），采用专门的IO指令进行访问，适用于传统低速外设（如串口、并行口），Linux内核通过专门的IO端口操作API隔离访问细节，避免直接操作硬件地址带来的风险。

• IO内存：寄存器位于系统内存地址空间，本质是一段被硬件占用的内存区域，适用于高速外设（如I2C、SPI、USB控制器、显存等）。访问前需将物理地址映射到内核虚拟地址，通过内存访问指令间接操作硬件寄存器，效率更高，是当前驱动开发的主流方式。

补充说明：Linux 6.6内核对两种IO资源的管理逻辑未发生根本性变化，但强化了资源申请的合法性校验，同时优化了devm_*系列托管接口的性能，减少资源泄漏风险，这也是本文重点讲解的实操优化点。

二、Linux 6.6 IO端口访问：接口、流程与实操

Linux内核禁止驱动程序直接使用CPU的IO指令（如x86的in/out指令），而是提供了标准化的API封装，确保跨平台兼容性和系统稳定性。Linux 6.6完全兼容传统IO端口操作接口，同时完善了错误处理机制，下面从接口解析、资源申请、实操案例三个维度展开。

2.1 核心访问接口（Linux 6.6兼容版）

IO端口的访问按数据宽度分为8位、16位、32位，同时支持批量读写，核心API如下（均定义在<asm/io.h>头文件中）：

注意：Linux 6.6中，port参数的类型仍依赖具体硬件平台（如x86为unsigned short，ARM为unsigned int），内核统一声明为unsigned，驱动开发中需根据硬件手册确认端口号范围，避免越界访问。

2.2 资源申请与释放（Linux 6.6优化点）

Linux内核中，IO端口是系统共享资源，驱动程序在访问前必须向内核申请，使用完成后释放，否则会导致资源冲突。Linux 6.6推荐使用devm_*系列托管接口，基于RAII思想将资源生命周期与设备对象绑定，无需手动释放，大幅降低资源泄漏风险。

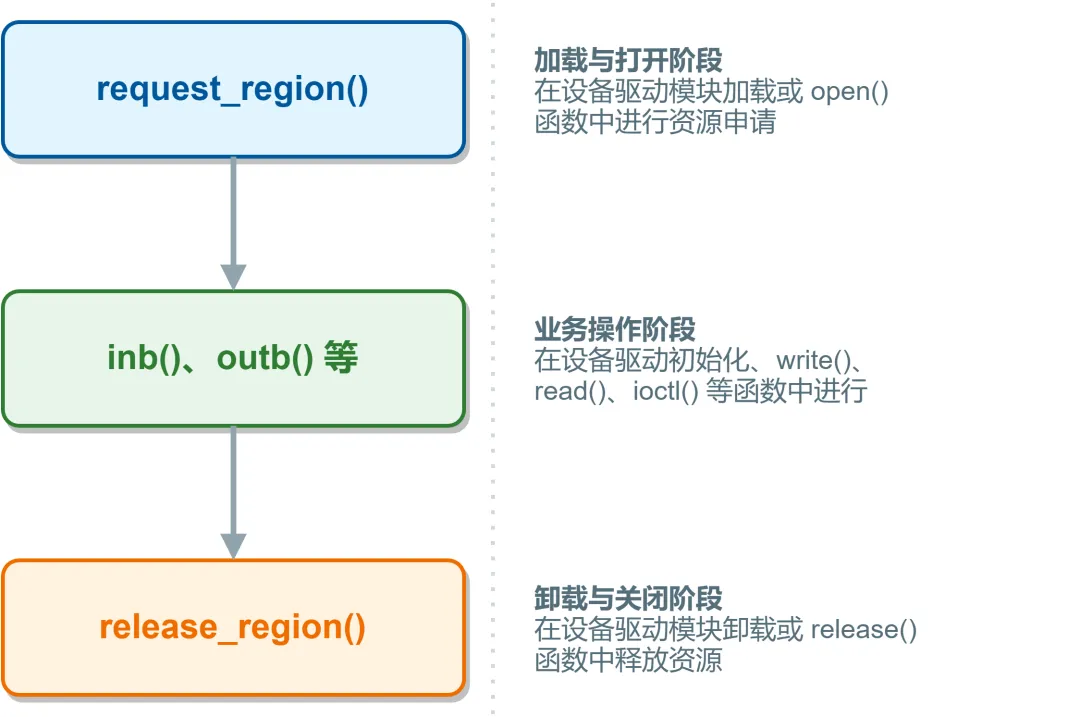

1. 传统接口（兼容保留）

// 申请IO端口：从first开始，申请n个端口，name为设备名称struct resource *request_region(unsignedlong first, unsignedlong n, constchar *name);// 释放IO端口：释放从start开始的n个端口voidrelease_region(unsignedlong start, unsignedlong n);

返回值说明：request_region()申请成功返回非NULL指针，失败返回NULL（需在驱动中添加失败处理，避免后续访问崩溃）。

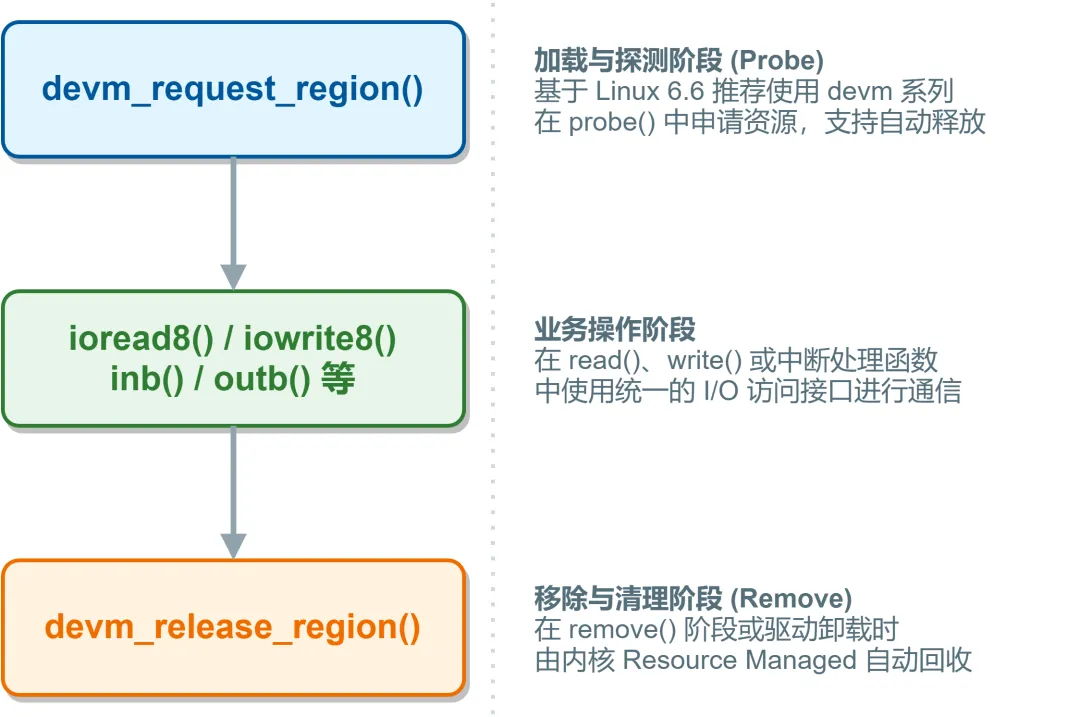

2. Linux 6.6推荐接口（devm_托管版）

// 托管式申请IO端口，无需手动释放struct resource *devm_request_region(struct device *dev, unsignedlong first, unsignedlong n, constchar *name);

优势：当设备被移除、驱动卸载或probe失败时，内核会自动遍历设备的devres链表，调用释放函数归还IO端口资源，无需在remove()函数中手动调用release_region()，简化驱动代码，提升稳定性。

2.3 实操案例：Linux 6.6 IO端口读写（串口为例）

以串口设备的IO端口访问为例，演示Linux 6.6驱动中IO端口的完整操作流程，包含资源申请、端口读写、资源释放（采用devm_托管接口）：

#include<linux/module.h>#include<linux/platform_device.h>#include<asm/io.h>// 假设串口IO端口起始地址为0x3F8，共8个端口#define UART_PORT_START 0x3F8#define UART_PORT_NUM 8staticintuart_port_probe(struct platform_device *pdev){structresource *res;unsignedchar data;// 1. 申请IO端口（托管式，无需手动释放）    res = devm_request_region(&pdev->dev, UART_PORT_START, UART_PORT_NUM, "uart_port");if (!res) {        dev_err(&pdev->dev, "IO端口申请失败\n");return -EBUSY;    }// 2. 读写IO端口（以读取串口状态寄存器、写入数据寄存器为例）// 读取状态寄存器（0x3F8+5为串口状态寄存器）    data = inb(UART_PORT_START + 5);    dev_info(&pdev->dev, "串口状态：0x%x\n", data);// 写入数据寄存器（0x3F8为数据寄存器）    outb('A', UART_PORT_START);    dev_info(&pdev->dev, "向串口写入字符：A\n");return0;}staticintuart_port_remove(struct platform_device *pdev){// 无需手动释放IO端口，devm机制自动处理    dev_info(&pdev->dev, "驱动卸载，IO端口自动释放\n");return0;}staticstructplatform_driveruart_port_driver = {    .probe = uart_port_probe,    .remove = uart_port_remove,    .driver = {        .name = "uart_port_driver",        .owner = THIS_MODULE,    },};module_platform_driver(uart_port_driver);MODULE_LICENSE("GPL");MODULE_DESCRIPTION("Linux 6.6 IO端口访问示例");MODULE_AUTHOR("Driver Developer");

三、Linux 6.6 IO内存访问：映射、操作与缓存优化

IO内存是当前高速外设的主流访问方式，与IO端口不同，IO内存位于系统内存地址空间，访问前必须将物理地址映射到内核虚拟地址（避免直接操作物理地址带来的安全风险和地址冲突）。Linux 6.6在IO内存映射、读写接口、缓存一致性等方面进行了优化，尤其提升了高并发场景下的访问效率。

3.1 核心流程：物理地址→虚拟地址映射

IO内存访问的核心是“物理地址映射→虚拟地址操作→映射释放”，Linux 6.6提供了完整的API封装，其中devm_ioremap()是推荐使用的托管接口，无需手动调用iounmap()释放映射。

1. 映射接口（Linux 6.6重点优化）

// 传统映射接口：需手动调用iounmap()释放void *ioremap(unsignedlong offset, unsignedlong size);voidiounmap(void *addr);// Linux 6.6推荐：托管式映射接口，自动释放void __iomem *devm_ioremap(struct device *dev, resource_size_t offset,unsignedlong size);// 扩展接口：直接获取并映射IO内存资源（Linux 6.6新增优化）void __iomem *devm_platform_ioremap_resource(struct platform_device *pdev, unsignedint index);

参数说明：

• offset：IO内存的物理起始地址（需从硬件手册获取）；

• size：IO内存的大小（字节数）；

• dev：设备指针，用于绑定资源生命周期；

• 返回值：成功返回映射后的虚拟地址（__iomem修饰，表明是IO内存虚拟地址），失败返回NULL。

Linux 6.6优化点：devm_platform_ioremap_resource()可直接从platform_device的资源列表中获取IO内存资源并完成映射，无需手动解析resource结构体，简化代码开发，同时增加了资源合法性校验，避免映射非法地址。

2. 虚拟地址读写接口

映射获得虚拟地址后，Linux内核禁止直接通过指针读写（可能导致缓存不一致、地址越界等问题），推荐使用标准化的读写API，分为带内存屏障和不带内存屏障（_relaxed后缀）两种，适配不同场景：

关键说明：带内存屏障的接口（如readb、writeb）会插入内存屏障指令（__iormb()、__iowmb()），确保IO操作的顺序性，避免CPU指令重排导致的IO操作异常，适用于对时序要求严格的场景（如SPI、I2C控制器）；不带内存屏障的接口效率更高，适用于时序要求不严格的场景（如显存读写）。Linux 6.6中，这两组接口均保持兼容，且优化了内存屏障的执行效率，减少性能损耗。

3.2 资源申请与释放

与IO端口类似，IO内存也需要先向内核申请资源（表明驱动要访问该区域），再进行映射操作。Linux 6.6同样推荐使用devm_托管接口，简化资源管理。

// 传统接口：申请IO内存资源struct resource *request_mem_region(unsignedlong start, unsignedlong len, constchar *name);// 释放IO内存资源voidrelease_mem_region(unsignedlong start, unsignedlong len);// Linux 6.6推荐：托管式申请接口struct resource *devm_request_mem_region(struct device *dev, unsignedlong start,unsignedlong len, constchar *name);

注意：request_mem_region()仅用于申请资源（类似“占位”），不会进行地址映射；映射操作需通过ioremap()或devm_ioremap()完成。Linux 6.6中，若未申请资源直接映射IO内存，内核会打印警告信息，部分场景下会拒绝映射，提升系统安全性。

3.3 实操案例：Linux 6.6 IO内存读写（SPI控制器为例）

以SPI控制器的IO内存访问为例，演示Linux 6.6中IO内存的完整操作流程，包含资源申请、地址映射、寄存器读写、资源自动释放：

#include<linux/module.h>#include<linux/platform_device.h>#include<asm/io.h>// 假设SPI控制器IO内存物理地址：0x10000000，大小：0x100#define SPI_PHYS_ADDR 0x10000000#define SPI_MEM_SIZE 0x100// 寄存器偏移量（示例）#define SPI_CTRL_REG 0x00  // 控制寄存器#define SPI_DATA_REG 0x04  // 数据寄存器staticvoid __iomem *spi_base;  // 映射后的虚拟地址staticintspi_mem_probe(struct platform_device *pdev){structresource *res;    u32 ctrl_val;    u8 data_val;// 1. 申请IO内存资源（托管式）    res = devm_request_mem_region(&pdev->dev, SPI_PHYS_ADDR, SPI_MEM_SIZE, "spi_mem");if (!res) {        dev_err(&pdev->dev, "IO内存资源申请失败\n");return -EBUSY;    }// 2. 映射IO内存物理地址到虚拟地址（托管式，自动释放）    spi_base = devm_ioremap(&pdev->dev, SPI_PHYS_ADDR, SPI_MEM_SIZE);if (!spi_base) {        dev_err(&pdev->dev, "IO内存映射失败\n");return -ENOMEM;    }// 3. 读写IO内存寄存器（带内存屏障，保证时序）// 读取控制寄存器    ctrl_val = readl(spi_base + SPI_CTRL_REG);    dev_info(&pdev->dev, "SPI控制寄存器初始值：0x%x\n", ctrl_val);// 修改控制寄存器（使能SPI控制器）    ctrl_val |= 0x01;  // 假设bit0为使能位    writel(ctrl_val, spi_base + SPI_CTRL_REG);    dev_info(&pdev->dev, "SPI控制器已使能\n");// 写入数据寄存器    data_val = 0x55;    writeb(data_val, spi_base + SPI_DATA_REG);    dev_info(&pdev->dev, "向SPI写入数据：0x%x\n", data_val);// 读取数据寄存器（验证写入）    data_val = readb(spi_base + SPI_DATA_REG);    dev_info(&pdev->dev, "从SPI读取数据：0x%x\n", data_val);return0;}staticintspi_mem_remove(struct platform_device *pdev){// 无需手动释放IO内存资源和映射，devm机制自动处理    dev_info(&pdev->dev, "驱动卸载，IO内存资源自动释放\n");return0;}staticstructplatform_driverspi_mem_driver = {    .probe = spi_mem_probe,    .remove = spi_mem_remove,    .driver = {        .name = "spi_mem_driver",        .owner = THIS_MODULE,    },};module_platform_driver(spi_mem_driver);MODULE_LICENSE("GPL");MODULE_DESCRIPTION("Linux 6.6 IO内存访问示例");MODULE_AUTHOR("Driver Developer");

四、进阶：Linux 6.6 设备地址映射到用户空间（mmap实操）

默认情况下，用户空间无法直接访问设备的IO端口或IO内存，需通过系统调用（如read/write）与内核交互，存在内存拷贝开销。对于显示设备、视频采集设备等对性能要求极高的场景，Linux 6.6支持通过mmap()函数将设备地址映射到用户空间，实现用户空间直接访问设备，消除内存拷贝，提升效率。

4.1 mmap核心原理与Linux 6.6优化

mmap()的核心是将用户空间的一段虚拟内存与设备的物理地址（IO内存）建立关联，用户访问这段虚拟内存时，内核会自动将访问转化为对设备的IO操作。Linux 6.6中，mmap()机制的优化点主要有：

• 优化VMA（虚拟内存区域）的分配与管理，提升映射效率；

• 完善pgprot_noncached()、pgprot_writecombine()宏的跨平台兼容性，优化IO内存映射的缓存设置；

• 增强vm_iomap_memory()接口的稳定性，简化驱动中mmap()的实现代码。

关键注意点：mmap()必须以PAGE_SIZE（通常为4KB）为单位进行映射，非整数倍地址范围需先进行页对齐；IO内存映射时，通常需要设置为nocache模式，避免缓存导致的数据不一致问题（尤其适用于DMA传输场景）。

4.2 驱动中mmap()实现实操（LCD显存映射为例）

以LCD设备的显存（IO内存）映射到用户空间为例，演示Linux 6.6中mmap()的实现流程，包含VMA操作、页表建立、缓存设置：

#include<linux/module.h>#include<linux/fs.h>#include<linux/platform_device.h>#include<asm/io.h>#include<linux/mm.h>#define LCD_DEV_NAME "lcd_mem"#define LCD_PHYS_ADDR 0x20000000  // 显存物理地址#define LCD_MEM_SIZE 0x800000    // 显存大小（8MB）#define PAGE_SIZE 4096staticvoid __iomem *lcd_base;staticint lcd_major;// VMA操作结构体（定义mmap后的打开、关闭操作）staticvoidlcd_vma_open(struct vm_area_struct *vma){    dev_info(NULL, "LCD VMA打开，虚拟地址范围：0x%lx - 0x%lx\n",             vma->vm_start, vma->vm_end);}staticvoidlcd_vma_close(struct vm_area_struct *vma){    dev_info(NULL, "LCD VMA关闭\n");}staticstructvm_operations_structlcd_vm_ops = {    .open = lcd_vma_open,    .close = lcd_vma_close,};// 驱动mmap函数实现staticintlcd_mmap(struct file *filp, struct vm_area_struct *vma){unsignedlong pfn;unsignedlong size = vma->vm_end - vma->vm_start;// 1. 校验映射大小（不超过显存大小）if (size > LCD_MEM_SIZE) {        dev_err(NULL, "映射大小超出显存范围\n");return -EINVAL;    }// 2. 设置显存映射为nocache模式（避免缓存不一致）    vma->vm_page_prot = pgprot_noncached(vma->vm_page_prot);// 3. 计算物理地址的页帧号（物理地址右移PAGE_SHIFT位）    pfn = LCD_PHYS_ADDR >> PAGE_SHIFT;// 4. 建立页表，完成映射（Linux 6.6推荐使用remap_pfn_range）if (remap_pfn_range(vma, vma->vm_start, pfn, size, vma->vm_page_prot)) {        dev_err(NULL, "页表建立失败\n");return -EAGAIN;    }// 5. 绑定VMA操作结构体    vma->vm_ops = &lcd_vm_ops;return0;}// 文件操作结构体staticconststructfile_operationslcd_fops = {    .owner = THIS_MODULE,    .mmap = lcd_mmap,};staticintlcd_mmap_probe(struct platform_device *pdev){structresource *res;// 申请IO内存资源并映射    res = devm_request_mem_region(&pdev->dev, LCD_PHYS_ADDR, LCD_MEM_SIZE, LCD_DEV_NAME);if (!res) {        dev_err(&pdev->dev, "IO内存资源申请失败\n");return -EBUSY;    }    lcd_base = devm_ioremap(&pdev->dev, LCD_PHYS_ADDR, LCD_MEM_SIZE);if (!lcd_base) {        dev_err(&pdev->dev, "IO内存映射失败\n");return -ENOMEM;    }// 注册字符设备    lcd_major = register_chrdev(0, LCD_DEV_NAME, &lcd_fops);if (lcd_major < 0) {        dev_err(&pdev->dev, "字符设备注册失败\n");return lcd_major;    }    dev_info(&pdev->dev, "LCD驱动注册成功，主设备号：%d\n", lcd_major);return0;}staticintlcd_mmap_remove(struct platform_device *pdev){    unregister_chrdev(lcd_major, LCD_DEV_NAME);    dev_info(&pdev->dev, "LCD驱动卸载成功\n");return0;}staticstructplatform_driverlcd_mmap_driver = {    .probe = lcd_mmap_probe,    .remove = lcd_mmap_remove,    .driver = {        .name = "lcd_mmap_driver",        .owner = THIS_MODULE,    },};module_platform_driver(lcd_mmap_driver);MODULE_LICENSE("GPL");MODULE_DESCRIPTION("Linux 6.6 设备地址映射到用户空间示例");MODULE_AUTHOR("Driver Developer");

用户空间测试代码（简化版）：通过mmap()映射LCD显存，直接写入数据修改屏幕显示：

#include<stdio.h>#include<fcntl.h>#include<sys/mman.h>#include<unistd.h>#define LCD_DEV "/dev/lcd_mem"#define LCD_MEM_SIZE 0x800000intmain(){int fd;char *buf;// 打开设备文件    fd = open(LCD_DEV, O_RDWR);if (fd < 0) {        perror("打开设备失败");return-1;    }// 映射设备地址到用户空间    buf = mmap(NULL, LCD_MEM_SIZE, PROT_READ | PROT_WRITE, MAP_SHARED, fd, 0);if (buf == MAP_FAILED) {        perror("mmap映射失败");        close(fd);return-1;    }// 直接操作用户空间地址（修改显存，实现屏幕点亮）    buf[0] = 0xFF;  // 假设第一个像素点设为白色    buf[1] = 0xFF;    buf[2] = 0xFF;// 解除映射    munmap(buf, LCD_MEM_SIZE);    close(fd);return0;}

五、Linux 6.6 IO访问避坑要点与最佳实践

结合Linux 6.6内核特性和实际开发经验，总结以下IO端口与IO内存访问的避坑要点，帮助开发者减少调试成本，提升驱动稳定性：

1. 优先使用devm_*托管接口：无论是IO端口/内存的资源申请，还是地址映射，优先使用devm_request_region()、devm_ioremap()等托管接口，避免手动释放资源导致的泄漏，尤其适合复杂驱动场景。

2. 严格校验API返回值：所有IO操作相关API（request_region()、ioremap()、remap_pfn_range()等）的返回值必须进行校验，避免NULL指针解引用、非法地址访问等崩溃问题。

3. 区分内存屏障接口的使用场景：对时序要求严格的外设（如SPI、I2C），使用带内存屏障的读写接口（readb、writeb）；对效率要求高、时序宽松的场景（如显存），使用_relaxed后缀接口。

4. IO内存映射必设缓存属性：映射IO内存时，根据场景设置nocache（pgprot_noncached()）或writecombine（pgprot_writecombine()）模式，避免缓存导致的数据不一致，尤其在DMA传输场景中需特别注意缓存一致性问题。

5. 避免跳过资源申请步骤：即使是独占设备，也需通过request_mem_region()/devm_request_mem_region()申请IO内存资源，否则Linux 6.6内核会打印警告，甚至拒绝映射，影响驱动兼容性。

6. mmap映射注意页对齐：mmap()映射的地址范围必须是PAGE_SIZE的整数倍，非对齐地址需先进行页对齐处理，否则会导致映射失败或地址越界。

六、总结

IO端口与IO内存访问是Linux设备驱动开发的核心基础，Linux 6.6内核在保留传统接口兼容性的同时，通过托管式资源管理、缓存优化、VMA管理优化等，大幅提升了IO操作的稳定性和效率。本文详细讲解了IO端口与IO内存的概念、核心API、实操流程，并通过具体案例演示了Linux 6.6下的最佳实践，同时总结了常见避坑要点。

对于驱动开发者而言，掌握IO访问的核心逻辑，熟练运用devm_*托管接口、内存屏障接口、mmap映射机制，不仅能提升驱动开发效率，还能避免常见的资源泄漏、数据不一致等问题。
