Linux设备驱动 -- LED字符设备驱动

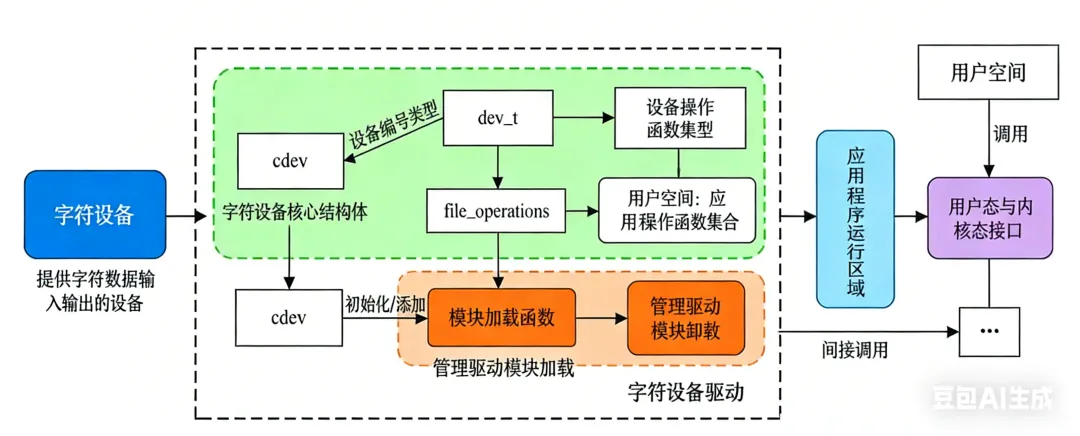

Linux字符设备驱动

Linux实现了一套字符设备驱动框架，编写字符设备驱动就按照框架进行编写。

Linux驱动 = 硬件操作 + 软件框架

在字符设备驱动最很重要的就是实现struct file_operations该结构中的函数。

struct file_operations 结构体定义了字符设备驱动提供给虚拟文件系统的接口函数。

struct file_operations结构体定义：

structfile_operations {
structmodule *owner;
loff_t (*llseek) (struct file *, loff_t, int);
ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
ssize_t (*write) (struct file *, constchar __user *, size_t, loff_t *);
ssize_t (*read_iter) (struct kiocb *, struct iov_iter *);
ssize_t (*write_iter) (struct kiocb *, struct iov_iter *);
int (*iterate) (struct file *, struct dir_context *);
int (*iterate_shared) (struct file *, struct dir_context *);
unsignedint(*poll)(struct file *, struct poll_table_struct *);
long (*unlocked_ioctl) (struct file *, unsignedint, unsignedlong);
long (*compat_ioctl) (struct file *, unsignedint, unsignedlong);
int (*mmap) (struct file *, struct vm_area_struct *);
int (*open) (struct inode *, struct file *);
int (*flush) (struct file *, fl_owner_t id);
int (*release) (struct inode *, struct file *);
int (*fsync) (struct file *, loff_t, loff_t, int datasync);
int (*fasync) (int, struct file *, int);
int (*lock) (struct file *, int, struct file_lock *);
ssize_t (*sendpage) (struct file *, struct page *, int, size_t, loff_t *, int);
unsignedlong(*get_unmapped_area)(struct file *, unsignedlong, unsignedlong, unsignedlong, unsignedlong);
int (*check_flags)(int);
int (*flock) (struct file *, int, struct file_lock *);
ssize_t (*splice_write)(struct pipe_inode_info *, struct file *, loff_t *, size_t, unsignedint);
ssize_t (*splice_read)(struct file *, loff_t *, struct pipe_inode_info *, size_t, unsignedint);
int (*setlease)(struct file *, long, struct file_lock **, void **);
long (*fallocate)(struct file *file, int mode, loff_t offset,
loff_t len);
void (*show_fdinfo)(struct seq_file *m, struct file *f);
#ifndef CONFIG_MMU
unsigned (*mmap_capabilities)(struct file *);
#endif
ssize_t (*copy_file_range)(struct file *, loff_t, struct file *,
loff_t, size_t, unsignedint);
int (*clone_file_range)(struct file *, loff_t, struct file *, loff_t,
            u64);
ssize_t (*dedupe_file_range)(struct file *, u64, u64, struct file *,
            u64);
};

结构体中的函数指针和系统的system call 名字很类似

LED字符设备驱动

1、查看手册和原理图得到可操作LED连接GPIO组的相关寄存器

#define  CCM_CCGR1                0x20C406C
#define  MUX_PAD_GPIO1_IO04       0x20E006C

#define  GPIO1_DR                 0x209C000
#define  GPIO1_GDIR               0x209C004

2、定义struct file_operations led_drv结构体并填充成员

staticstructfile_operationsled_drv = {
    .owner     = THIS_MODULE,
    .open    = led_drv_open,
    .read    = led_drv_read,
    .write   = led_drv_write,
    .release = led_drv_close,
};

.owner成员值一般设置为THIS_MODULE

3、实现file_operations结构填充的函数

staticunsignedint __iomem *_CCM_CCGR1;
staticunsignedint __iomem *_MUX_PAD_GPIO1_IO04;
staticunsignedint __iomem *_GPIO1_DR;
staticunsignedint __iomem *_GPIO1_GDIR;

staticint major = 0;
staticstructclass *led_class;

staticintled_drv_open(struct inode *node, struct file *file)
{
int val;

     printk("open %s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);

    _CCM_CCGR1 = ioremap(CCM_CCGR1, 4);                        //重映射物理地址为虚拟地址
    _MUX_PAD_GPIO1_IO04 = ioremap(MUX_PAD_GPIO1_IO04, 4);
    _GPIO1_DR = ioremap(GPIO1_DR, 4);
    _GPIO1_GDIR = ioremap(GPIO1_GDIR, 4);

    val = ioread32(_CCM_CCGR1);
    val &= ~(3 << 26);
    val |= (3 << 26);
    iowrite32(val, _CCM_CCGR1);

    val = 0;
    val = ioread32(_MUX_PAD_GPIO1_IO04);
    val &= ~(0xf << 0);
    val |= (0x5 << 0);
    iowrite32(val, _MUX_PAD_GPIO1_IO04);

    val = 0;
    val = ioread32(_GPIO1_GDIR);
    val |= (0x1 << 4);
    iowrite32(val, _GPIO1_GDIR);

return0;
}

staticssize_tled_drv_read(struct file *file, char __user *buf, size_t size, loff_t *offset)
{
    printk("read %s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
return0;
}

/* write(fd, &val, 1); */
staticssize_tled_drv_write(struct file *file, constchar __user *buf, size_t size, loff_t *offset)
{
int err;
char status;
int val = 0;

    printk("write %s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);

    err = copy_from_user(&status, buf, 1);

if (status)
    {
        val &= ~(1 << 4);
        iowrite32(val, _GPIO1_DR);
    }
else
    {
        val |= (1 << 4);
        iowrite32(val, _GPIO1_DR);
    }

return1;
}

staticintled_drv_close(struct inode *node, struct file *file)
{
    printk("close %s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
    iounmap(_CCM_CCGR1);
    iounmap(_MUX_PAD_GPIO1_IO04);
    iounmap(_GPIO1_DR);
    iounmap(_GPIO1_GDIR);
return0;
}

因为有MMU存在，Linux进程中使用的是虚拟地址，需要将寄存器的物理地址转换为内核能使用虚拟地址

重映射物理地址为虚拟地址    ：

_CCM_CCGR1 = ioremap(CCM_CCGR1, 4);                        //重映射物理地址为虚拟地址
_MUX_PAD_GPIO1_IO04 = ioremap(MUX_PAD_GPIO1_IO04, 4);
_GPIO1_DR = ioremap(GPIO1_DR, 4);
_GPIO1_GDIR = ioremap(GPIO1_GDIR, 4);

在led设备关闭操作中对虚拟地址解除映射：

 iounmap(_CCM_CCGR1);
 iounmap(_MUX_PAD_GPIO1_IO04);
 iounmap(_GPIO1_DR);
 iounmap(_GPIO1_GDIR);

读寄存器：

val = ioread32(_CCM_CCGR1);

写寄存器：

iowrite32(val, _CCM_CCGR1);

用户空间应用程序通过调用system call时通过swi从用户空间陷入到内核空间进而调用了驱动中提供的函数。 而用户空间和内核空间的内存是隔离的，所以应用程序完内核写如数据需要需要进行数据的拷贝传递 将用户空间的程序拷贝到内核空间：

err = copy_from_user(&status, buf, 1);

4、驱动的入口/出口函数

/* 驱动加载函数 */
staticint __init led_init(void)
{
int err;
    major = register_chrdev(0, "my_led", &led_drv);

    led_class = class_create(THIS_MODULE, "my_led_class");
    err = PTR_ERR(led_class);
if (IS_ERR(led_class)) {
        unregister_chrdev(major, "my_led");
return-1;
    }
    device_create(led_class, NULL, MKDEV(major, 0), NULL, "my_led");
       printk("init %s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
return0;
}

/* 驱动卸载函数 */
staticvoid __exit led_exit(void)
{
    printk("exit %s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
    device_destroy(led_class, MKDEV(major, 0));           //销毁设备节点
    class_destroy(led_class);                             //销毁跟设备节点相关的类
    unregister_chrdev(major, "my_led");                   //注销设备
}

module_init(led_init);
module_exit(led_exit);

MODULE_AUTHOR("Ares");
MODULE_LICENSE("GPL");

注册字符设备驱动：

major = register_chrdev(0, "my_led", &led_drv);  //向系统申请设备号

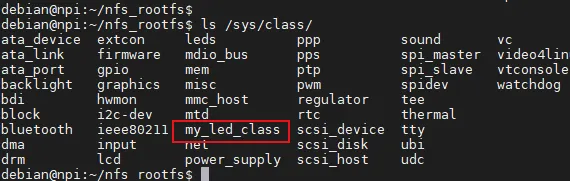

创建管理LED设备驱动的类：

led_class = class_create(THIS_MODULE, "my_led_class");

加载驱动自动创建设备节点：

device_create(led_class, NULL, MKDEV(major, 0), NULL, "my_led");   //创建了设备节点，用户空间才能通过设备节点进行操作硬件

在驱动入口函数中注册设备、创建设备节点等，相应的需要在驱动卸载的出口函数中进行相反的操作。

通过主设备号和此设备号合并得到设备号：

MKDEV(major, 0)  //kdev_t.h头文件中定义

5、加载/卸载驱动

加载驱动：

debian@npi:~/nfs_rootfs$ sudo insmod led.ko

加载驱动 后/dev/目录下出现了设备节点：

debian@npi:~/nfs_rootfs$ ls /dev/my_led
/dev/my_led

卸载驱动：

sudo rmmod led.ko

编写应用程序测试驱动

#include<sys/types.h>
#include<sys/stat.h>
#include<fcntl.h>
#include<unistd.h>
#include<stdio.h>
#include<string.h>

/*
 * ./ledtest /dev/dev_name on
 * ./ledtest /dev/dev_name off
 */
intmain(int argc, char **argv)
{
int fd;
char status;

if (argc != 3)
    {
printf("Usage: %s \n", argv[0]);
return-1;
    }

    fd = open(argv[1], O_RDWR);
if (fd == -1)
    {
printf("can not open file %s\n", argv[1]);
return-1;
    }

if (0 == strcmp(argv[2], "on"))
    {
        status = 1;
        write(fd, &status, 1);
    }
else
    {
        status = 0;
        write(fd, &status, 1);
    }

    close(fd);

return0;
}

执行应用程序操作LED:

debian@npi:~/nfs_rootfs$ sudo ./led_test /dev/my_led on
debian@npi:~/nfs_rootfs$ sudo ./led_test /dev/my_led off
