【小沐学Python】10分钟上手Python绘图,让你的流程图更专业更美观(14)

  • 2026-09-29 20:55:59
【小沐学Python】10分钟上手Python绘图,让你的流程图更专业更美观(14)

小沐："戈戈，你说令狐冲学独孤九剑，师父风清扬是怎么传授的？"戈戈："风清扬说，剑招要烂熟于心，才能无招胜有招。你问这个干啥？"小沐："我在想，如果当年风清扬有一张完整的招式流程图，令狐冲学起来是不是更快？可我画流程图太慢了，改一次就得重画！"戈戈："哈哈，你这是想当风清扬，却卡在了绘图上！用 Python 几行代码就能搞定，改起来也不用重来——这才叫'以不变应万变'！"小沐："这招比独孤九剑还厉害，快教我！"

江湖上有句话："练剑不画图，方向全凭悟。"可惜大多数人既没有令狐冲的天赋，也没有风清扬的耐心。

好在 Python 给了我们另一条路——用代码"写"出流程图，修改只需动几行，布局自动调整，堪称程序员版的"独孤九剑"。本文将介绍三大门派：Graphviz、Schemdraw 和 Matplotlib，从快速出图到精细定制，各有绝学，总有一招适合你。

一、环境准备

学武之前先备好兵器。以下是本文三大门派所需的全部依赖，一次装好，后顾无忧。

pip install graphvizpip install diagramspip install matplotlibpip install schemdraw

二、使用 Graphviz 绘制基础流程图

2.1 功能介绍

Graphviz 是流程图界的"少林派"——资历最老、功力最深。它通过 DOT 语言描述图结构，Python 的 graphviz 库则充当翻译官，让我们用纯 Python 指挥节点和箭头各就各位。你只需说"这里放个菱形判断框"，它就乖乖照办，布局还自动对齐。

2.2 安装依赖

pip install graphviz

2.3 示例代码

以下示例绘制一张"武林大会比武场次"流程图，从报名资格审查，到分组对决，再到最终夺魁，一图尽览赛制全貌：

import graphviz# 召唤有向图，武林大会正式开幕dot = graphviz.Digraph(    comment='武林大会比武流程',    format='png')# 各门派选手统一着装，英雄帖样式先定好dot.attr('node', shape='box', style='rounded,filled', fillcolor='#AED6F1', fontname='Microsoft YaHei')dot.attr('edge', fontname='仿宋')dot.attr('graph', fontname='Microsoft YaHei')# 武林大会流程节点，一一点名入场dot.node('start',   '武林大会开幕',       shape='ellipse', fillcolor='#A9DFBF')dot.node('reg',     '各派递交英雄帖\n（报名）')dot.node('qualify', '资格审核\n（是否达标？）', shape='diamond', fillcolor='#F9E79F')dot.node('reject',  '取消资格\n逐出赛场',       fillcolor='#F1948A')  # 没资格就别来丢人dot.node('group',   '抽签分组\n（初赛对阵表）')dot.node('prelim',  '初赛对决\n（三场两胜）',   fillcolor='#D7BDE2')dot.node('advance', '晋级？',               shape='diamond', fillcolor='#F9E79F')dot.node('elim',    '败者淘汰\n饮酒压惊',       fillcolor='#F1948A')  # 输了也别伤心，酒管够dot.node('semi',    '半决赛\n（华山论剑）',     fillcolor='#D7BDE2')dot.node('final',   '决赛\n（天下第一之争）',   fillcolor='#D7BDE2')dot.node('champ',   '武林盟主诞生！',       shape='ellipse', fillcolor='#A9DFBF')  # 众望所归# 用箭头串起整场江湖盛宴dot.edge('start',   'reg')dot.edge('reg',     'qualify')dot.edge('qualify', 'reject',  label='不达标')   # 滥竽充数者，请退dot.edge('qualify', 'group',   label='达标入围')dot.edge('group',   'prelim')dot.edge('prelim',  'advance')dot.edge('advance', 'elim',    label='落败')     # 英雄迟暮，下次再来dot.edge('advance', 'semi',    label='晋级')dot.edge('semi',    'final')dot.edge('final',   'champ')# 封笔收招，图谱传世dot.render('wulin_tournament', view=False, cleanup=True)print("武林大会赛制流程图已生成，江湖儿女，各凭本事！")

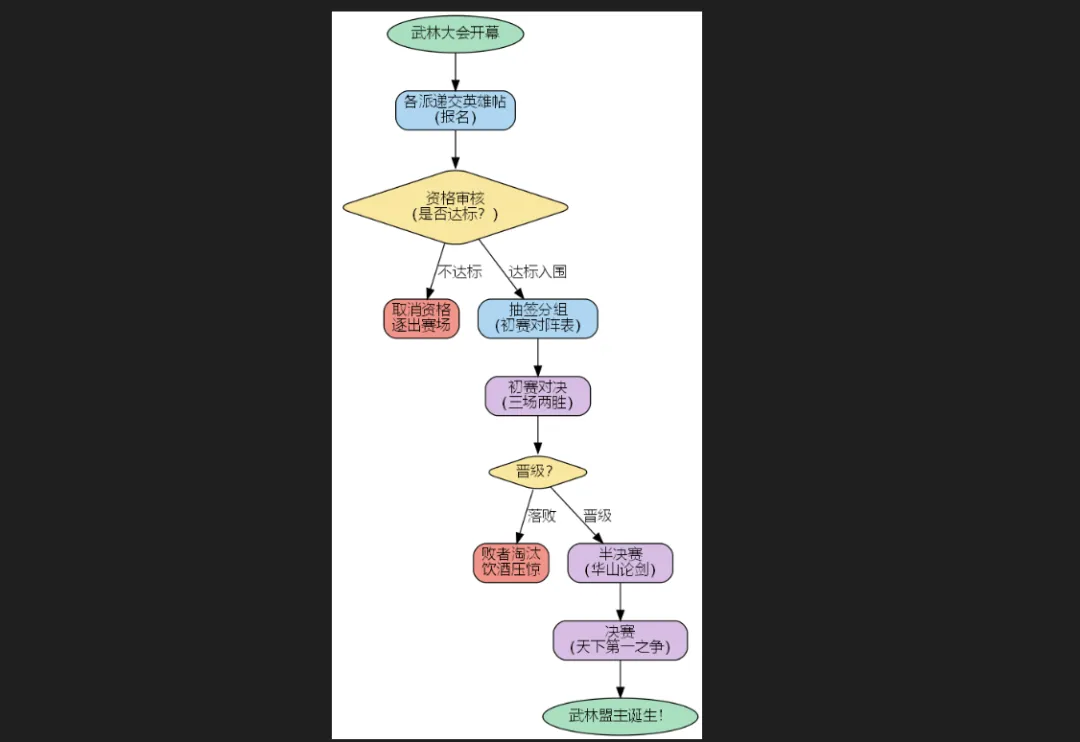

代码运行结果如下：


三、使用 Schemdraw 绘制精美流程图

3.1 功能介绍

如果说 Graphviz 是"少林派"——威猛扎实但规矩多，那 schemdraw 更像"武当派"——优雅从容，一招一式娓娓道来。它支持像写武功心法一样，逐步叠加元素，方向、间距皆可指定，每一步都所见即所得，特别适合绘制教程类、演示类流程图。

3.2 安装依赖

pip install schemdraw matplotlib

3.3 示例代码

用一段"少年闯江湖拜师学艺"的函数逻辑，用 Schemdraw 演示一套行云流水的流程：

import matplotlibimport schemdrawimport schemdraw.elements as elmfrom schemdraw.flow import flowmatplotlib.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'SimSun', 'Arial Unicode MS']matplotlib.rcParams['axes.unicode_minus'] = Falseschemdraw.config(font='Microsoft YaHei', unit=1.9)EDGE, BG = '#243447', '#f5f7fb'START, PROCESS, DECISION = '#ff7a59', '#6bb8f2', '#ffc857'SUCCESS, ALT, NEUTRAL = '#22b573', '#8f63c9', '#98a1a8'STYLE = dict(edge_color=EDGE, linewidth=1.8)def node(kind, text, xy, fill, w, h):    cls = {'p': flow.Process, 'd': flow.Decision, 't': flow.Terminal}[kind]    return cls(w=w, h=h, fill=fill, **STYLE).at(xy).label(text)def link(d, a, b, color=EDGE, label=None, side='right', ofst=(0, 0)):    e = elm.Line(arrow='->', color=color, lw=1.8).at(a).to(b)    d += e.label(label, loc=side, ofst=ofst, color=color, fontsize=13) if label else ewith schemdraw.Drawing(fontsize=10, bgcolor=BG, fontcolor='#18212b', aspect='equal') as d:    mx, bx, sx, y0, g = 0, 7.6, 15.2, 0, -3.4    start = node('t', '少年离家\n闯荡江湖', (mx, y0), START, 3.0, 1.2)    meet = node('p', '偶遇神秘老人', (mx, y0 + g), PROCESS, 2.8, 1.4)    accept = node('d', '老人愿意\n收徒?', (mx, y0 + g * 2), DECISION, 3.0, 1.8)    train = node('p', '深山苦练\n三年内功', (mx, y0 + g * 3), PROCESS, 2.8, 1.4)    secret = node('p', '获传武林秘籍', (mx, y0 + g * 4), PROCESS, 2.8, 1.4)    end_win = node('t', '称霸武林\n封神结局', (mx, y0 + g * 5), START, 3.0, 1.2)    wander = node('p', '继续流浪\n误打误撞', (bx, y0 + g * 2), PROCESS, 2.8, 1.4)    lucky = node('d', '捡到\n神功秘籍?', (bx, y0 + g * 3), DECISION, 3.0, 1.8)    self_learn = node('p', '对着秘籍\n野蛮自学', (bx, y0 + g * 4), PROCESS, 2.8, 1.4)    end_ok = node('t', '野路子出奇迹\n也算一代宗师', (bx, y0 + g * 5), '#39c27a', 3.0, 1.2)    go_home = node('t', '打道回府\n另谋出路', (sx, y0 + g * 3), NEUTRAL, 3.0, 1.2)    for n in [start, meet, accept, train, secret, end_win, wander, lucky, self_learn, end_ok, go_home]:        d += n    link(d, start.S, meet.N); link(d, meet.S, accept.N); link(d, train.S, secret.N); link(d, secret.S, end_win.N)    link(d, accept.S, train.N, SUCCESS, '愿意', 'left', (-0.55, 0)); link(d, wander.S, lucky.N); link(d, self_learn.S, end_ok.N)    link(d, lucky.S, self_learn.N, SUCCESS, '捡到了', 'left', (-0.6, 0))    link(d, accept.E, wander.W, ALT, '不收', 'top', (0, 0.5))    link(d, lucky.E, go_home.W, ALT, '没捡到', 'bottom', (0, -0.45))    d.save('jianghu_flow.png', dpi=160)    print('流程图已生成，代码已整理为紧凑版。')

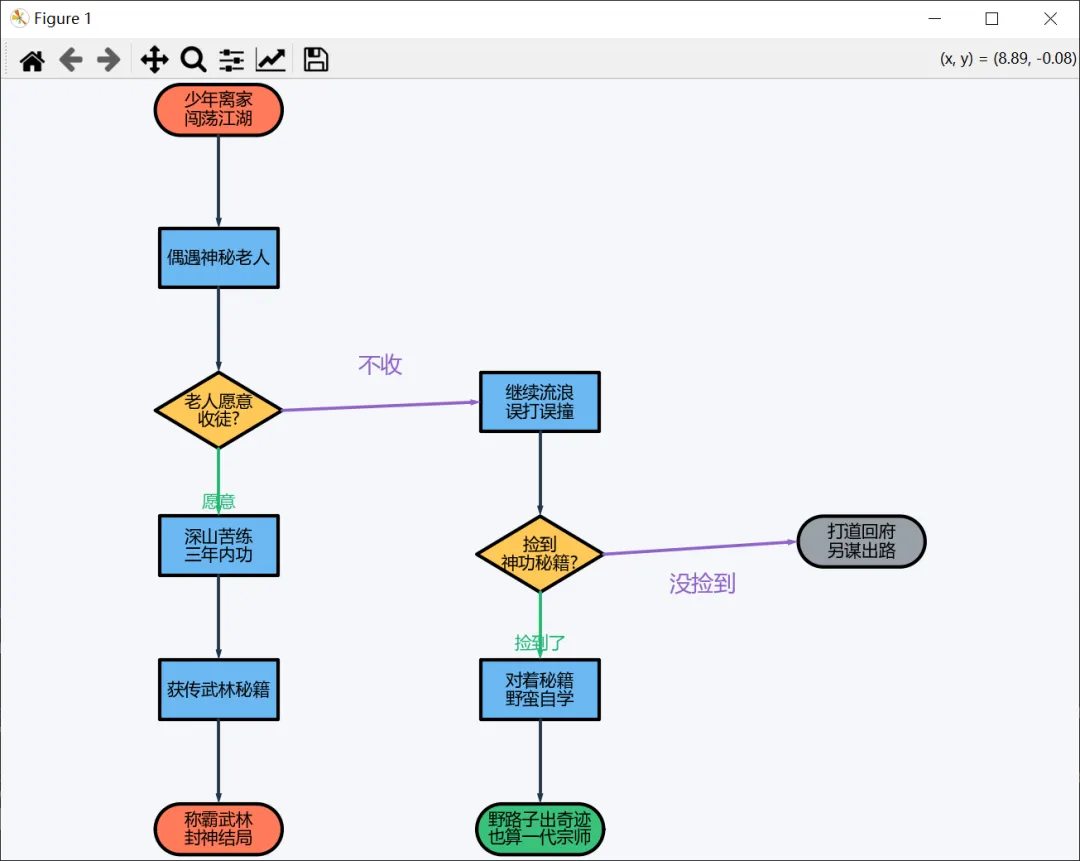

代码运行结果如下：


四、使用 Matplotlib 手动绘制自定义流程图

4.1 功能介绍

前两派各有门规，若遇上"特立独行"的需求——比如公司专属品牌色、非标准节点形状，或者要把流程图塞进数据报告里和折线图并排——matplotlib 才是真正的"独行侠"。它没有固定套路，画布、坐标、颜色、箭头，全凭你一笔一划自由发挥，自由度拉满，代价是多写几行代码。

4.2 安装依赖

pip install matplotlib

4.3 示例代码

换个有趣的题材——绘制一张"郭靖学功夫升级路线"流程图。

import matplotlib.pyplot as pltfrom matplotlib.patches import FancyBboxPatchplt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'SimSun', 'Arial Unicode MS', 'DejaVu Sans']plt.rcParams['axes.unicode_minus'] = FalseFIG_BG = '#f3f5f8'TEXT = '#1f2937'EDGE = '#7a8492'ARROW = '#545f6d'MERGE = '#8c48b7'def draw_box(ax, x, y, w, h, text, color, fs=10.5):    patch = FancyBboxPatch(        (x - w / 2, y - h / 2), w, h,        boxstyle='round,pad=0.12,rounding_size=0.12',        facecolor=color, edgecolor=EDGE, linewidth=1.4    )    ax.add_patch(patch)    ax.text(x, y, text, ha='center', va='center', fontsize=fs, fontweight='bold', color=TEXT)    return {'x': x, 'y': y, 'w': w, 'h': h}def anchor(node, side, frac=0.5):    if side == 'top':        return node['x'] + (frac - 0.5) * node['w'], node['y'] + node['h'] / 2    if side == 'bottom':        return node['x'] + (frac - 0.5) * node['w'], node['y'] - node['h'] / 2    if side == 'left':        return node['x'] - node['w'] / 2, node['y'] + (frac - 0.5) * node['h']    return node['x'] + node['w'] / 2, node['y'] + (frac - 0.5) * node['h']def link(ax, src, dst, src_side='bottom', dst_side='top', color=ARROW, rad=0.0):    ax.annotate(        '',        xy=anchor(dst, dst_side),        xytext=anchor(src, src_side),        arrowprops=dict(            arrowstyle='-|>',            color=color,            lw=1.8,            mutation_scale=12,            shrinkA=6,            shrinkB=8,            connectionstyle=f'arc3,rad={rad}',        ),    )def section_label(ax, x, y, text):    ax.text(        x, y, text, ha='center', va='center', fontsize=10, color='#8a5d00',        bbox=dict(facecolor='#fff7db', edgecolor='#d7a01e', boxstyle='round,pad=0.3', linewidth=1.2)    )fig, ax = plt.subplots(figsize=(8.4, 11), facecolor=FIG_BG)ax.set_xlim(0, 8)ax.set_ylim(0, 11)ax.set_facecolor(FIG_BG)ax.axis('off')section_label(ax, 2.0, 10.45, '师承路线')section_label(ax, 6.0, 10.45, '内功路线')L1 = draw_box(ax, 2.0, 9.8, 3.0, 0.72, '江南七怪启蒙\n（十年磨一剑）', '#b8d8c7')L2 = draw_box(ax, 2.0, 8.55, 3.0, 0.72, '洪七公传授\n降龙十八掌', '#99ccb0')L3 = draw_box(ax, 2.0, 7.3, 3.0, 0.72, '马钰点拨\n全真内功心法', '#99ccb0')L4 = draw_box(ax, 2.0, 6.05, 3.0, 0.72, '周伯通传授\n左右互搏术', '#eadb97')R1 = draw_box(ax, 6.0, 9.8, 2.85, 0.72, '九阴真经\n（强行背下来的）', '#b4c8d8')R2 = draw_box(ax, 6.0, 8.55, 2.85, 0.72, '降龙十八掌\n内劲贯通', '#97bdd7')R3 = draw_box(ax, 6.0, 7.3, 2.85, 0.72, '左右互搏\n双掌齐发', '#97bdd7')R4 = draw_box(ax, 6.0, 6.05, 2.85, 0.72, '内外兼修\n天下无敌', '#7daed0')C1 = draw_box(ax, 4.0, 4.75, 3.45, 0.74, '华山论剑\n（正式踏入顶尖高手圈）', '#c8bcd2')C2 = draw_box(ax, 4.0, 3.45, 3.45, 0.74, '镇守襄阳\n以武学护天下苍生', '#bea9cc')C3 = draw_box(ax, 4.0, 2.15, 3.45, 0.74, '郭大侠威名远播\n天下第一人', '#99ccb0')C4 = draw_box(ax, 4.0, 0.95, 3.05, 0.64, '大结局', '#99ccb0')for a, b in [(L1, L2), (L2, L3), (L3, L4), (R1, R2), (R2, R3), (R3, R4), (C1, C2), (C2, C3), (C3, C4)]:    link(ax, a, b)ax.annotate('', xy=anchor(C1, 'top', 0.28), xytext=anchor(L4, 'bottom', 0.50),            arrowprops=dict(arrowstyle='-|>', color=MERGE, lw=2.0, mutation_scale=12, shrinkA=6, shrinkB=8))ax.annotate('', xy=anchor(C1, 'top', 0.72), xytext=anchor(R4, 'bottom', 0.50),            arrowprops=dict(arrowstyle='-|>', color=MERGE, lw=2.0, mutation_scale=12, shrinkA=6, shrinkB=8))plt.title('郭靖学功夫升级路线图', fontsize=13, fontweight='bold', pad=1, color='#111827')plt.tight_layout(pad=1.0)plt.savefig('guojing_kungfu.png', dpi=170, bbox_inches='tight', facecolor=FIG_BG)print('流程图已优化：连线端点已贴边并统一美化。')plt.show()

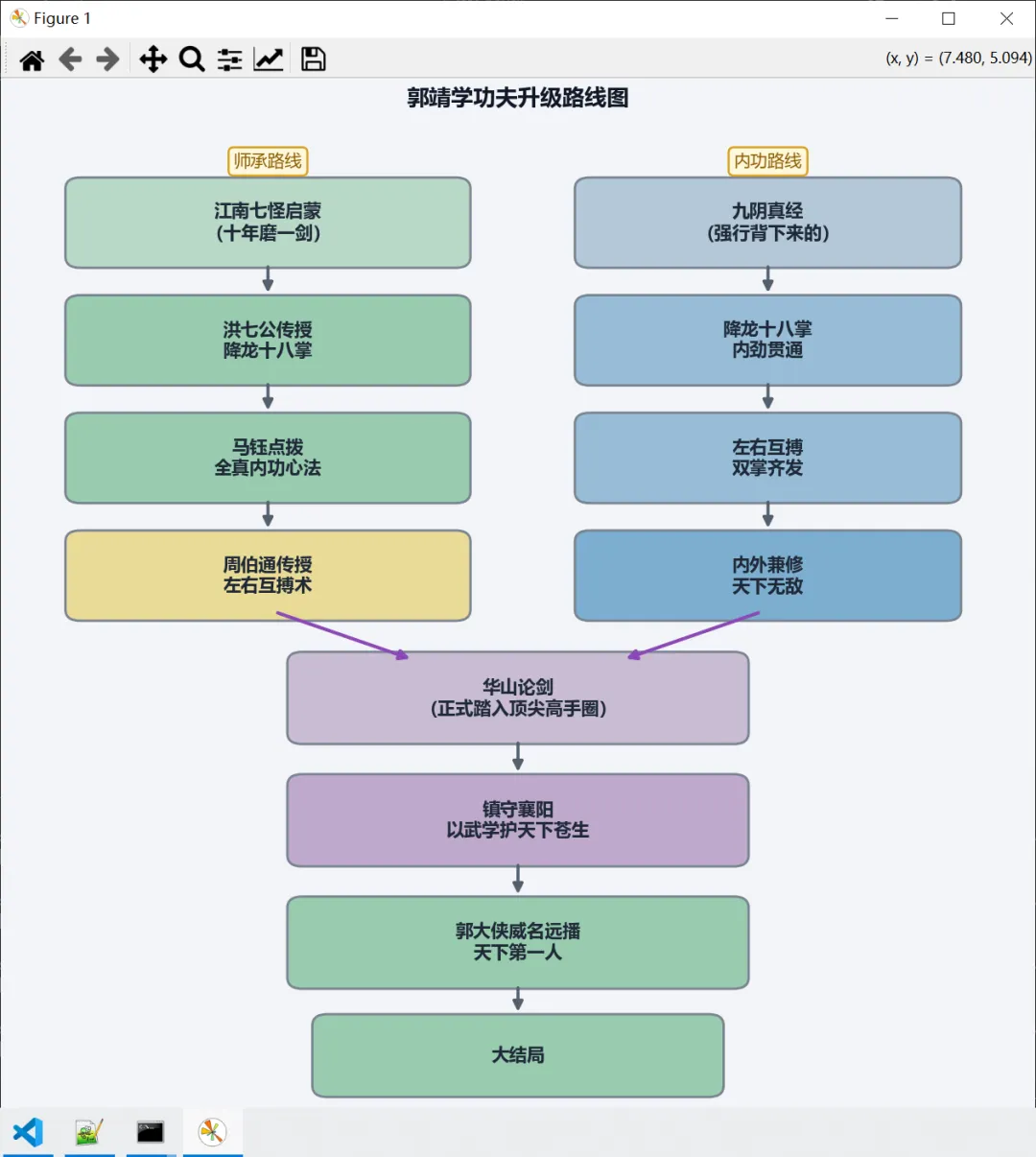

代码运行结果如下：


五、三种方案对比与选型建议

三大门派各怀绝技，没有高下之分，只有适不适合。就像《笑傲江湖》里，令狐冲凭独孤九剑纵横江湖，田伯光靠快刀也能称霸一方——用对了兵器，才是真本事。

方案
优点
缺点
适用场景
Graphviz
自动布局、支持复杂图
样式调整略繁琐
工程流程图、依赖关系图
Schemdraw
元素丰富、样式标准
布局需手动控制方向
教程图、标准业务流程
Matplotlib
高度自定义、可与数据图混排
需手动计算坐标
品牌定制图、报告嵌入图

选型建议：

  • 快速生成工程流程图 → 选 Graphviz
  • 制作教程或文档配图 → 选 Schemdraw
  • 需要精细样式控制或与数据可视化结合 → 选 Matplotlib
小沐："戈戈，我现在感觉自己就是令狐冲，掌握了独孤九剑——Graphviz、Schemdraw、Matplotlib，三招在手，流程图天下无敌！"

戈戈："哈哈，剑法已传，记住风清扬的话：熟能生巧，以代码驭图，方能无招胜有招。"小沐："明白了！这就去给项目文档也画一张'武功秘籍'流程图！"
