《码上仿真:Abaqus Python API》Vol.5 NormalBehavior 硬接触与软接触的“敲代码”秘籍

2026-09-16 20:26:18

如果你在写脚本时只定义了接触对（Contact Pair），却没定义接触属性，那你可能会在结果里看到诡异的一幕：一个钢球像穿过空气一样穿过了钢板。

在 Abaqus 的 API 宇宙中，零件之间的法向行为（即"怎么撞、撞多深"）是由 NormalBehavior 对象控制的。它是给"幽灵"赋予"肉身"的过程。是硬碰硬的铁汉柔情，还是黏黏糊糊的软接触？全在你几行代码的笔墨之间。

什么是法向接触行为？

在有限元接触分析中，两个物体表面的相互作用可以分解为两个方向：

法向（Normal Direction）：垂直于接触表面的方向，控制物体如何"靠近"和"分离"
切向（Tangential Direction）：平行于接触表面的方向，控制摩擦和滑动行为

NormalBehavior 就是专门管理法向行为的"交通规则"。它回答了三个核心问题：

两个表面多久开始接触？
接触后允许穿透多少？
接触压力如何随穿透深度变化？

作为 Abaqus 接触分析中最基础、最关键的参数之一，理解它你就掌握了接触仿真的"命门"。

1. 硬接触（Hard Contact）：宁死不屈的"铁律"

硬接触 (Hard Contact) 是 Abaqus 的默认设置。在代码中表现为 `pressureOverclosure=HARD`。

它遵循严格的"有你没我"原则——只要间隙大于 0，压力就是 0；只要接触上了，间隙必须为 0，压力可以无穷大。

它就像是一个原则性极强的保安。只要你没踏过那根红线，他理都不理你；一旦你想跨过去，他会瞬间爆发无限的力量把你推回去。在数值计算上，这通常靠拉格朗日乘子法（Lagrange Multiplier）来实现，精度极高，但如果网格不好，也是最容易导致"不收敛"的元凶。

硬接触的数学本质：

硬接触的压力 - 过闭合关系可以用一个分段函数表示：

这是一种理想化的模型，在物理上对应完全刚性的接触约束。在有限元实现中，Abaqus 通过以下两种方法之一来执行这个约束：

1. 拉格朗日乘子法（Lagrange Multiplier）：

优点：精确满足无穿透条件
缺点：增加系统自由度，可能导致收敛困难

2. 增广拉格朗日法（Augmented Lagrange）：

在拉格朗日乘子基础上添加罚刚度项
平衡了精度和收敛性

硬接触的完整代码示例：

from abaqus import mdbfrom abaqusConstants import HARD, PENALTY, DIRECTmodel = mdb.models['Contact-Model']# 创建接触属性contact_prop = model.ContactProperty('Hard-Contact-Prop')# 定义法向行为 - 硬接触contact_prop.NormalBehavior(    pressureOverclosure=HARD,           # 硬接触    constraintEnforcementMethod=PENALTY, # 罚函数法执行（默认）    allowSeparation=ON,                 # 允许分离    pressureClearance=None              # 硬接触不需要此参数)# 可选：使用直接法（更精确但更难收敛）# contact_prop.NormalBehavior(#     pressureOverclosure=HARD,#     constraintEnforcementMethod=DIRECT,#     allowSeparation=ON# )# 创建接触对interaction = model.Interaction(    name='Steel-Ball-Contact',    createStepName='Step-1',    type=SURFACE TO SURFACE,    master=master_surface,    slave=slave_surface,    sliding=FINITE,    interactionProperty='Hard-Contact-Prop')

硬接触的适用场景：

✅ 适合使用硬接触的情况：

金属成形、锻造等大压力接触
齿轮啮合、轴承接触等精密机械
接触区域网格质量好、单元尺寸均匀
静态或准静态分析（Abaqus/Standard）

❌ 不建议使用硬接触的情况：

初始过盈量很大的装配分析
接触表面网格粗糙或不匹配
高度非线性的动态冲击问题
模型已经出现收敛困难

硬接触的调试技巧：

如果你的硬接触模型不收敛，可以尝试以下方法：

# 方法 1：调整接触控制model.contactControls('Hard-Contact-Prop').setValues(    stabilizationFactor=0.001,  # 添加少量稳定化    enforceContactTolerance=ON   # 启用接触容差)# 方法 2：使用自动接触稳定model.contacts('Auto-Stabilize').setValues(    stabilizationMethod=CONTACT_STABILIZATION,    dampingFactor=0.01)# 方法 3：细化接触区域网格# （需要在 mesh 模块中操作）

2. 指数软接触（Exponential Soft Contact）：自带"缓冲垫"

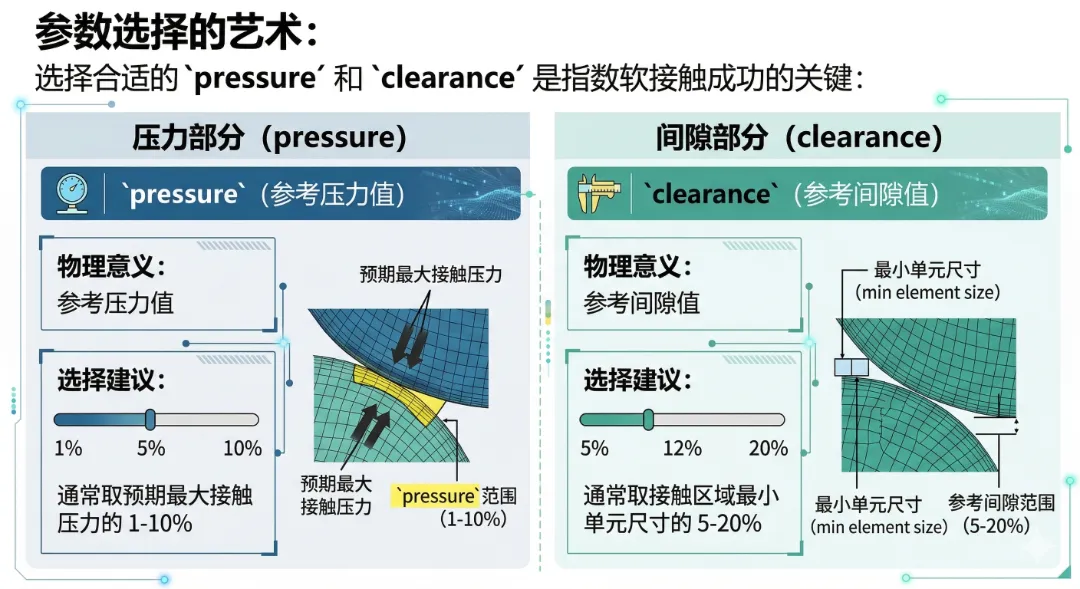

指数软接触 (Exponential Soft Contact) 在代码中表现为 `pressureOverclosure=EXPONENTIAL`。你需要提供两个关键参数：pressure 和 clearance。

压力不再是瞬间爆发，而是随着间隙变小，呈指数级平滑增长。

它给零件表面涂了一层厚厚的"果冻"。两个零件还没真正碰上，由于果冻的存在，彼此就已经感受到了阻力。这种"温柔"的处理方式是解决接触不收敛的灵丹妙药，因为它给了求解器缓冲的余地，避免了力的大起大落。

指数软接触的数学模型：

指数软接触的压力 - 过闭合关系遵循指数函数：

指数软接触的完整代码示例：

from abaqus import mdbfrom abaqusConstants import EXPONENTIAL, TABULARmodel = mdb.models['Soft-Contact-Model']# 创建接触属性contact_prop = model.ContactProperty('Exponential-Soft-Prop')# 方法 1：使用指数软接触# 假设预期最大压力为 100MPa，单元尺寸约 2mmcontact_prop.NormalBehavior(    pressureOverclosure=EXPONENTIAL,    pressure=1.0e6,      # 1 MPa（参考压力）    clearance=0.1,       # 0.1 mm（参考间隙）    allowSeparation=ON   # 允许分离)# 方法 2：使用表格定义的软接触（更灵活）# 可以自定义任意 p-h 曲线pressure_data = (    (0.0, 0.0),          # 间隙 0.5mm 时，压力为 0    (0.01, 0.1e6),       # 间隙 0.1mm 时，压力 0.1MPa    (0.05, 1.0e6),       # 间隙 0.05mm 时，压力 1MPa    (0.1, 10.0e6),       # 间隙 0mm 时，压力 10MPa    (0.2, 50.0e6),       # 过闭合 0.1mm 时，压力 50MPa    (0.5, 200.0e6),      # 过闭合 0.4mm 时，压力 200MPa)contact_prop.NormalBehavior(    pressureOverclosure=TABULAR,    table=pressure_data,    allowSeparation=ON)

实战案例：橡胶密封圈的压缩分析

假设你要模拟一个橡胶密封圈被压缩的过程，使用指数软接触可以很好地模拟橡胶的柔软特性：

def create_seal_contact(model_name, seal_thickness=2.0):    """    创建密封圈接触属性    参数:        model_name: 模型名称        seal_thickness: 密封圈厚度（mm）    """    from abaqus import mdb    from abaqusConstants import EXPONENTIAL    model = mdb.models[model_name]    # 创建接触属性    prop_name = 'Seal-Contact'    contact_prop = model.ContactProperty(prop_name)    # 指数软接触参数    # 密封圈材料较软，选择较小的压力和较大的间隙    pressure = 0.5e6      # 0.5 MPa    clearance = seal_thickness * 0.1  # 厚度的 10%    contact_prop.NormalBehavior(        pressureOverclosure=EXPONENTIAL,        pressure=pressure,        clearance=clearance,        allowSeparation=ON    )    # 添加切向摩擦（橡胶摩擦系数较大）    contact_prop.TangentialBehavior(        formulation=PENALTY,        directionality=ISOTROPIC,        slipRateDependency=OFF,        pressureDependency=OFF,        temperatureDependency=OFF,        dependencies=0,        table=((0.8, ), ),  # 摩擦系数 0.8        shearStressLimit=None,        maxElasticSlip=1e-05,        elasticSlipTolerance=1e-06    )    print(f"密封圈接触属性已创建：{prop_name}")    print(f"  - 参考压力：{pressure/1e6} MPa")    print(f"  - 参考间隙：{clearance} mm")    return contact_prop# 使用示例create_seal_contact('Seal-Model', seal_thickness=2.0)

指数软接触的调试建议：

1. 如果穿透过大：增大 `pressure` 或减小 `clearance`

2. 如果仍然不收敛：进一步增大 `clearance`，给求解器更多缓冲空间

3. 如果结果太"软"：减小 `clearance`，让接触更"硬"一些

4. 最佳实践：先使用较大的 `clearance` 让模型收敛，然后逐步减小以获得更精确的结果

3. 罚函数法（Penalty Method）：代码界的"弹簧阵"

罚函数法 (Penalty Method) 在 NormalBehavior 的参数中，通过 `constraintEnforcementMethod=PENALTY` 指定。它允许微小的穿透，穿透得越深，反弹力越大。

它在接触面上布满了密密麻麻的微型强力弹簧。虽然名义上是"硬接触"，但其实允许你稍微"陷进去"一点点。这是 Abaqus/Explicit（显式计算）的家常便饭，因为它计算效率极高，不会像拉格朗日法那样让矩阵变得异常复杂。

罚函数法的数学原理：

罚函数法将接触约束转化为一个弹簧力：

其中 `k` 是罚刚度（penalty stiffness）。这个刚度通常取为接触区域材料等效刚度的某个倍数。

关键参数的意义：

contact_prop.NormalBehavior(    pressureOverclosure=HARD,    constraintEnforcementMethod=PENALTY,    allowSeparation=ON,    # 高级参数（通常不需要手动设置）    contactStiffness=1.0,      # 罚刚度比例因子    contactDamping=0.0,        # 接触阻尼    contactControl='default'   # 接触控制)

`contactStiffness`：默认 1.0，增大可以提高精度但可能影响收敛
`contactDamping`：添加数值阻尼帮助收敛，但会引入能量耗散

罚函数法的完整代码示例：

from abaqus import mdbfrom abaqusConstants import HARD, PENALTY, EXPLICIT_DEFAULTmodel = mdb.models['Impact-Model']# 创建接触属性（用于显式动力学分析）contact_prop = model.ContactProperty('Impact-Contact')# 罚函数法接触contact_prop.NormalBehavior(    pressureOverclosure=HARD,    constraintEnforcementMethod=PENALTY,    allowSeparation=ON,    # 显式分析的典型设置    contactStiffness=2.0,   # 较高的罚刚度    contactDamping=0.05     # 少量阻尼帮助稳定)# 对于高速冲击问题，可以添加粘性压力contact_prop.ContactDamping(    dampingCoefficient=0.1,    dampingType=RELATIVE)

罚函数法的典型应用场景：

✅ 适合使用罚函数法的情况：

显式动力学分析（Abaqus/Explicit）
高速冲击、碰撞问题
大变形、大滑移接触
复杂的多体接触系统
网格质量不一致的接触对

❌ 不建议使用罚函数法的情况：

需要极高精度的静态接触分析
接触压力对结果极度敏感的问题
使用 Abaqus/Standard 的精密装配分析

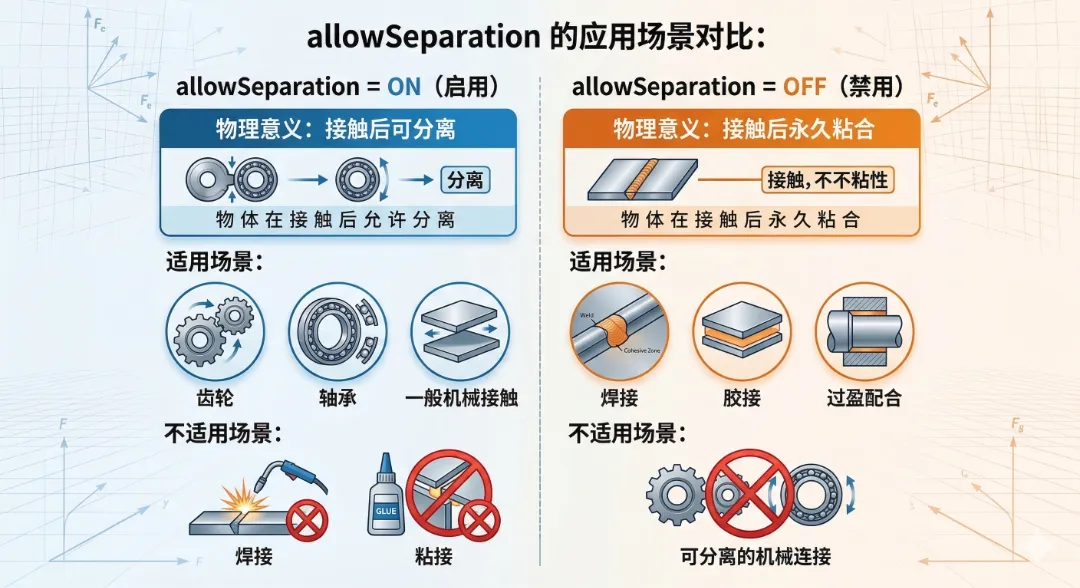

allowSeparation 参数详解：

# 允许分离（大多数情况下的正确选择）contact_prop.NormalBehavior(    pressureOverclosure=HARD,    allowSeparation=ON   # ✅ 接触后可以分开)# 不允许分离（特殊场景使用）contact_prop.NormalBehavior(    pressureOverclosure=HARD,    allowSeparation=OFF  # ⚠️ 接触后永远粘在一起)

注意那个 `allowSeparation=ON`。 如果你手抖写成了 OFF，那你的模型就会变成"一碰就粘死"，这在模拟焊接或粘胶时很有用，但如果你是在做齿轮啮合，那就等着模型扭成麻花吧！

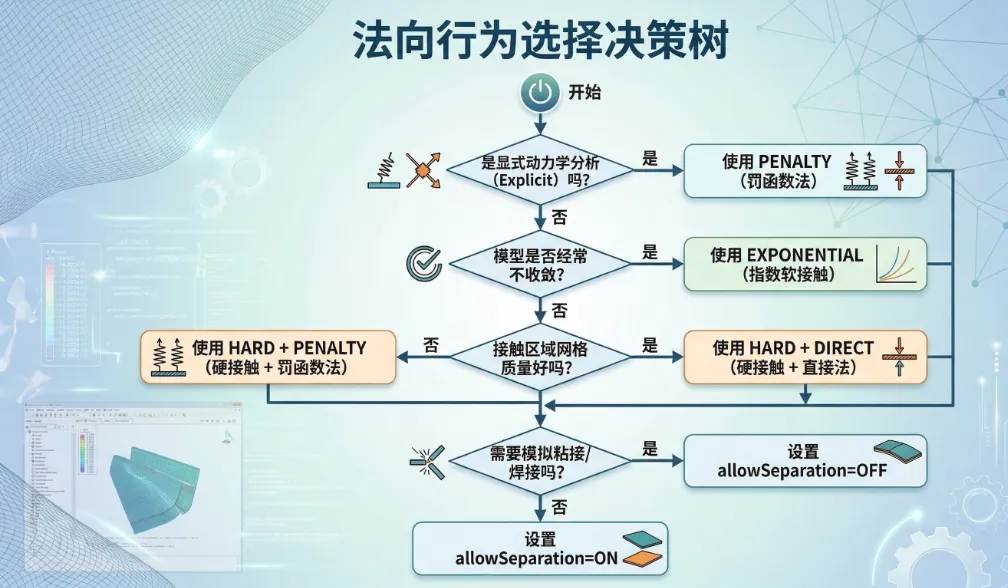

高级技巧：混合使用多种接触行为

在复杂模型中，可以为不同的接触对使用不同的法向行为：

def create_multi_contact_model(model_name):    """    创建包含多种接触行为的复杂模型    """    from abaqus import mdb    from abaqusConstants import HARD, EXPONENTIAL, PENALTY    model = mdb.models[model_name]    # 1. 齿轮啮合区域：硬接触 + 罚函数法    gear_prop = model.ContactProperty('Gear-Contact')    gear_prop.NormalBehavior(        pressureOverclosure=HARD,        constraintEnforcementMethod=PENALTY,        allowSeparation=ON    )    # 2. 密封圈区域：指数软接触    seal_prop = model.ContactProperty('Seal-Contact')    seal_prop.NormalBehavior(        pressureOverclosure=EXPONENTIAL,        pressure=0.5e6,        clearance=0.2,        allowSeparation=ON    )    # 3. 焊接区域：硬接触 + 不允许分离    weld_prop = model.ContactProperty('Weld-Contact')    weld_prop.NormalBehavior(        pressureOverclosure=HARD,        allowSeparation=OFF  # 焊接后不分离    )    print("多区域接触属性已创建")    print("  - 齿轮接触：硬接触 + 罚函数法")    print("  - 密封接触：指数软接触")    print("  - 焊接接触：硬接触 + 无分离")    return gear_prop, seal_prop, weld_prop
