小白也能懂—CAN总线:Linux SocketCAN框架

大家好，我是快乐学习，开心分享的科技探索员 🎉

上一期我们把 CAN 总线的硬件原理搞透了——差分信号、帧格式、仲裁、错误处理。这一期进入软件世界：Linux 是怎么支持 CAN 总线的？

答案是 SocketCAN。这是Linux 内核从 2.6.25 版本开始正式合入的 CAN 总线框架，它把 CAN 控制器抽象成一个网络设备——就像以太网网卡一样，用 ip 命令管理，用 socket 编程收发，甚至可以在不接硬件的情况下用虚拟接口 vcan0 测试代码。

SocketCAN 最聪明的设计决策：用 UNIX 网络套接字接口来统一所有 CAN 操作。这让每个 Linux 程序员都能无缝上手 CAN 开发，不需要学习全新的 API。

▍一、SocketCAN 的整体架构

在 Linux 里，CAN 总线的软件栈是这样分层的：

▲ Linux SocketCAN 软件架构——从用户空间应用到硬件驱动的完整分层模型

各层职责：

• 用户空间：应用程序（candump、cansend 或自己写的程序）通过标准的 socket 系统调用收发 CAN 帧

• PF_CAN 协议族：SocketCAN 注册的协议族（类比 PF_INET 是 TCP/IP 的协议族），实现 CAN RAW 套接字和 CAN BCM 套接字

• CAN 网络设备层：can0、can1 等网络接口，遵循 Linux net_device 框架，支持 ip link、ifconfig 等标准命令

• CAN 控制器驱动：具体硬件的驱动程序，向上提供统一的 net_device 接口（SPI 外接 MCP2515、或 SoC内置 FlexCAN 等）

• 硬件层：实际的 CAN 控制器芯片

💡 这种分层设计的最大好处：驱动工程师只需实现 net_device 接口；应用工程师只需会 socket 编程；两者完全解耦。换一块 CAN 硬件，应用代码一行不改。

▍二、两种套接字类型：RAW vs BCM

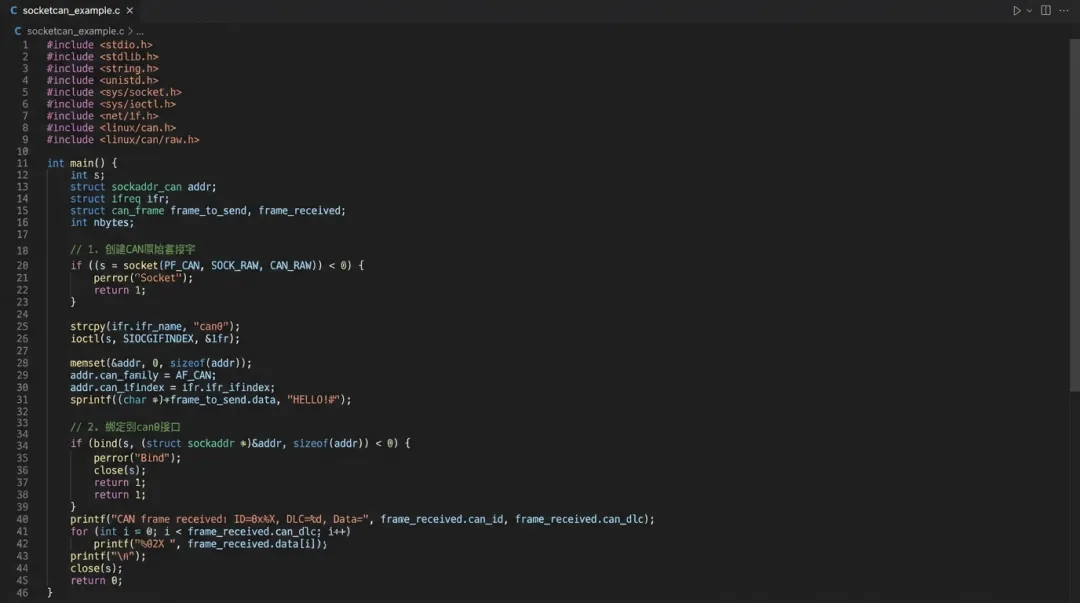

CAN RAW 套接字

最直接的访问方式，应用程序完全控制 CAN 帧的发送和接收，适合：

• 自定义协议（汽车私有 CAN 报文、自研设备通信）

• 总线监听与录制（类似网络抓包）

• 快速原型验证

CAN BCM 套接字（Broadcast Manager）

内核级的 CAN 报文调度引擎，把周期发送、滤波、超时检测等逻辑放在内核里完成，应用程序只需配置规则，适合：

• 周期报文：心跳帧每 10ms 自动发送一次，不占用用户空间 CPU

• 变化滤波：只在报文内容改变时才通知应用程序（数据监控利器）

• 超时检测：某个 ID 的报文超过100ms 没收到就触发告警

💡 判断用哪个：自己控制时序、写自定义协议 → RAW；周期收发、状态监控 → BCM。80% 的场景 RAW 就够了。

▍三、网络接口配置：ip link 命令详解

SocketCAN 接口和以太网接口的管理方式完全一样，都用 ip link 命令。

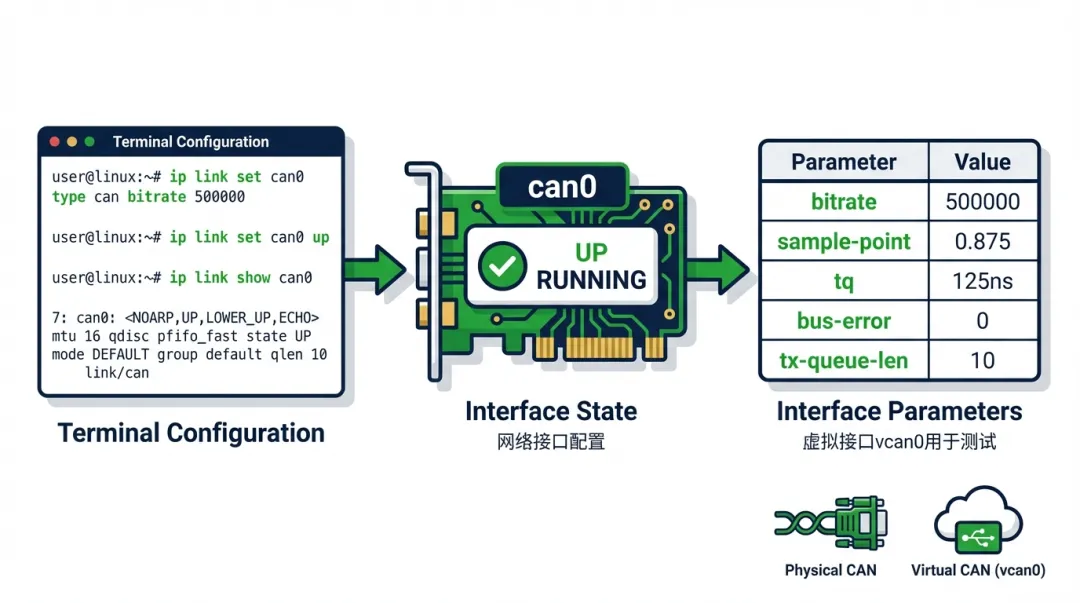

▲ ip link 配置 CAN接口——设置波特率、启动接口、查看接口状态的完整流程

物理 CAN 接口配置

基本三步走：

• 第一步 设置波特率：ip link set can0 type can bitrate 500000

• 第二步 启动接口：ip link set can0 up

• 第三步 确认状态：ip link show can0（看到 UP RUNNING 即成功）

常用配置参数：

• bitrate：波特率，常用 125000 / 250000 / 500000 / 1000000

• sample-point：采样点，默认 0.875，一般不需要修改

• loopback on/off：回环模式，自发自收，调试时很有用

• listen-only on/off：只听不说，总线监听、不干扰通信的必备选项

• restart-auto：Bus Off 后自动重启，适合线上生产环境

虚拟 CAN 接口 vcan0（无硬件也能测试）

不需要任何 CAN 硬件，直接在Linux 上创建虚拟接口：

• 加载内核模块：modprobe vcan

• 创建虚拟接口：ip link add dev vcan0 type vcan

• 启动接口：ip link set vcan0 up

vcan0 支持所有 SocketCAN 操作，是开发和单元测试的利器。

⚠️ 物理 CAN 接口在使用前必须先设置波特率，不然 ip link set up 会失败。且总线上所有节点的波特率必须完全一致，哪怕只差 1Kbps 也会导致通信错误。

▍四、can-utils 工具链：CAN 调试必备

安装一行命令：apt install can-utils（Ubuntu/Debian），然后就拥有了一套完整的 CAN 调试工具集。

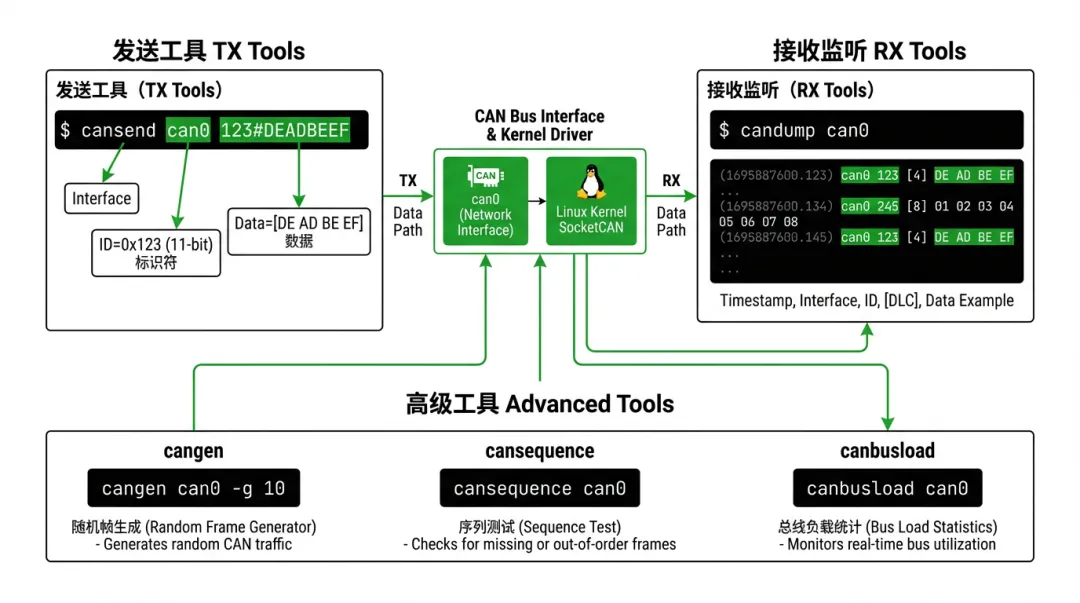

▲ can-utils 工具链全景——发送、接收、压力测试一套工具搞定 CAN 总线调试

最常用的 6 个命令

• candump can0：监听 can0 接口，打印所有收到的 CAN 帧（带时间戳）
