《码上仿真:Abaqus Python API》Vol.6 ThermalConductance AI芯片散热的Abaqus解法

在真空或者充满空气的缝隙里，热量想要从一个零件跳到另一个零件，其实非常辛苦。如果两个零件完全不接触，热量只能靠微弱的辐射；如果接触了，传热效率就会瞬间飙升。

在 Abaqus 的 Python API 里，这种随着 间隙（Clearance）或者压力（Pressure）变化而改变的传热能力，就是通过 ThermalConductance 对象来定义的。掌握了它，你就能模拟从"CPU 散热"到"刹车盘摩擦生热"的所有热力学高端场景。

为什么 ThermalConductance 如此重要？

在工程实际中，接触热阻（Thermal Contact Resistance, TCR）往往是热管理系统中的"瓶颈"：

今天，我们就来扒一扒这层薄薄缝隙里的“社交潜规则”。

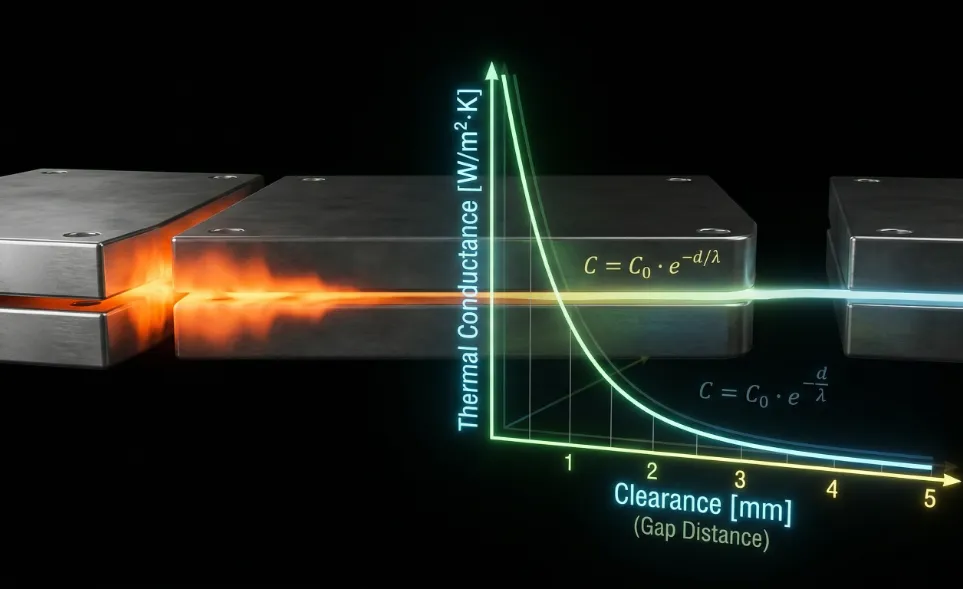

在 ContactProperty 下使用 ThermalConductance 方法，通过 `clearanceDependency=ON` 开启。传热效率随着间隙变大而迅速衰减。

这就像是在嘈杂的派对上聊天。你们俩脸贴脸时，悄悄话听得最清楚（热导率极高）；当你们退后 1 米，就得靠喊了（热导率下降）；退后 10 米，就彻底听不见了。在脚本里，你需要提供一张 `clearanceDepTable`，告诉 Abaqus：间隙 0.01mm 时导热是多少，0.1mm 时又是多少。

间隙依赖表格的设计原则

# 典型间隙依赖表格设计clearance_table = (    # (热导率 W/m²K, 间隙 m)    (10000.0, 0.0),        # 完全接触，热导率极高    (5000.0, 1.0e-6),      # 1μm 间隙，热导率减半    (1000.0, 10.0e-6),     # 10μm 间隙    (100.0, 100.0e-6),     # 100μm 间隙    (10.0, 1.0e-3),        # 1mm 间隙    (0.0, 10.0e-3),        # 10mm 间隙，近似绝热)

间隙依赖的注意事项

在 ContactProperty 下使用 ThermalConductance 方法，通过 `pressureDependency=ON` 开启。对于已经接触的面，压力越大，微观上的有效接触面积就越大，导热就越丝滑。

这就像是两个人的"握手"。轻轻搭着手，传达的信息有限；用力握紧，甚至能感觉到对方的脉搏。在 API 里，这对应着 `pressureDepTable`，它决定了你的模型在受到重压时，传热性能是否会产生质的飞跃。

压力依赖的微观机制

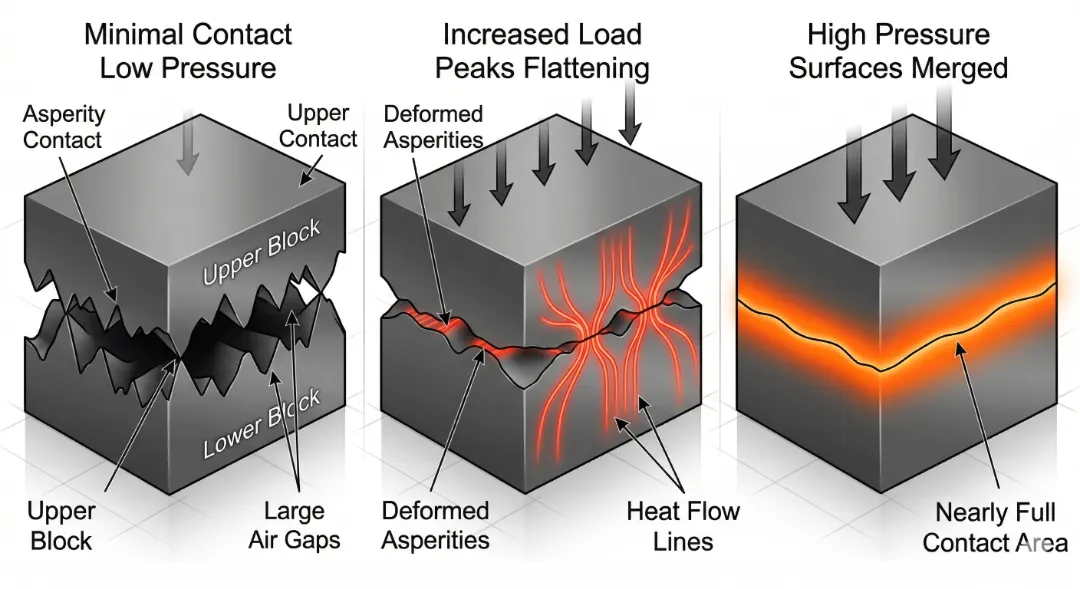

从微观角度看，任何表面都不是绝对光滑的，而是充满了凹凸不平对于大多数工业金属材料（如钢、铝合金），可以将压力划分为三个区间（1MPa 和 50MPa 作为分界点）：

   - 只有最高的微凸体接触

   - 实际接触面积可能只有名义面积的 1-5%

   - 接触热阻很大

   - 更多微凸体被压平

   - 实际接触面积显著增加

   - 热导率随压力近似线性增长

   - 表面发生塑性变形

   - 接触面积趋于饱和

   - 热导率增长趋缓

压力依赖的经验公式

工程上常用以下经验公式描述压力与热导的关系：

这其实是著名的 CMY 模型 (Cooper-Mikic-Yovanovich Model) 的简化版。

Abaqus 接触热导计算器 (CMY Model)

这是为你准备的 Python 小工具，只需要输入材料的硬度、粗糙度和热导率，它可以直接将物理世界的 CMY 模型（压力依赖热导公式） ，转化为 Abaqus 脚本能够直接读取的 table 数据。

import numpy as npdef generate_thermal_conductance_table(P_min, P_max, num_points, ks, sigma, H, C=1.25, n=0.95):    """    根据 CMY 模型生成 Abaqus ThermalConductance 所需的压力依赖表格    参数:    P_min (float): 最小接触压力 (Pa)    P_max (float): 最大接触压力 (Pa)    num_points (int): 生成的数据点数量    ks (float): 等效导热系数 (W/m·K) -> 2*k1*k2 / (k1+k2)    sigma (float): 表面粗糙度有效值 (m)    H (float): 较软材料的显微硬度 (Pa)    C (float): 经验常数，默认 1.25    n (float): 经验指数，默认 0.95    返回:    tuple: 格式为 ((hc1, 0.0, P1), (hc2, 0.0, P2), ...) 的 Abaqus Table    """    # 生成对数间隔的压力点（低压区数据更密集，捕捉非线性更准）    pressures = np.logspace(np.log10(P_min), np.log10(P_max), num_points)    table_data = []    for P in pressures:        # 核心公式：hc = C * (ks / sigma) * (P / H)^n        hc = C * (ks / sigma) * ( (P / H) ** n )        # Abaqus table 格式: (热导率, 间隙, 压力)        # 压力依赖时，间隙 Clearance 统一设为 0.0        table_data.append((round(hc, 2), 0.0, round(P, 2)))    return tuple(table_data)# --- 使用案例：模拟钢-铝接触 ---# 1. 物理参数设置k_steel = 50.0k_alu = 200.0ks_val = (2 * k_steel * k_alu) / (k_steel + k_alu) # 等效热导sigma_val = 2.0e-6    # 2微米粗糙度H_val = 500.0e6       # 铝的硬度 500 MPa# 2. 生成 0.1MPa 到 100MPa 的 10 组数据my_table = generate_thermal_conductance_table(    P_min=0.1e6,     P_max=100.0e6,     num_points=10,     ks=ks_val,     sigma=sigma_val,     H=H_val)# 3. 打印结果，直接复制到你的 Abaqus 脚本中print("生成的热导 Table 数据如下：")for row in my_table:    print(row)

间隙与压力的联合依赖

在实际情况中，间隙和压力往往是同时变化的。Abaqus 允许同时开启两种依赖：

# 同时考虑间隙和压力依赖contact_prop.ThermalConductance(    clearanceDependency=ON,    pressureDependency=ON,    # 此时 table 格式为：(热导率, 间隙, 压力)    table=(        # 第一组：接触压力的影响（此时间隙始终为 0）        (80000.0, 0.0, 20.0e6),    # 极高压        (50000.0, 0.0, 10.0e6),    # 高压        (30000.0, 0.0, 1.0e6),     # 低压        (20000.0, 0.0, 0.0),       # 刚接触（压力为0）        # 第二组：间隙的影响（此时压力始终为 0）        (10000.0, 0.01e-3, 0.0),   # 微小间隙        (5000.0,  0.05e-3, 0.0),   # 中等间隙        (500.0,   0.2e-3,  0.0),   # 大间隙        (0.0,     1.0e-3,  0.0),   # 彻底断开    ))

除了间隙和压力，API 还支持 `temperatureDependency`（温度依赖）和`massFlowRateDependency`（质量流速依赖）。

有时候，材料本身的属性会随着受热而改变。脚本允许你定义一个极其复杂的"多维表格"，让模型在不同温度、不同压力下，表现出完全不同的"导热脾气"。

- 金属：高温下热导率通常下降（声子散射增强）

- 非金属：某些陶瓷在高温下热导率反而上升

- 相变材料：相变点附近热导率可能突变

- 强制对流：流速越高，传热系数越大

- 沸腾传热：流速影响气泡生成和脱离

- 换热器：流速分布决定传热效率

多变量耦合的完整代码示例

def create_advanced_thermal_contact(model_name):    """    创建考虑多变量耦合的高级热接触属性    场景：航空发动机涡轮叶片与机匣的接触    特点：高温、高压、复杂工况    """    from abaqus import mdb    from abaqusConstants import ON, OFF    model = mdb.models[model_name]    contact_prop = model.ContactProperty('Turbine-Advanced-Contact')    # 方式 1：间隙 + 温度 双依赖    # 表格格式：(热导率, 间隙, 温度)    clearance_temp_data = (        # 室温 20°C        (50000.0, 0.0, 20.0),        (25000.0, 0.01e-3, 20.0),        (5000.0, 0.1e-3, 20.0),        # 高温 500°C        (40000.0, 0.0, 500.0),        (20000.0, 0.01e-3, 500.0),        (4000.0, 0.1e-3, 500.0),        # 超高温 1000°C        (30000.0, 0.0, 1000.0),        (15000.0, 0.01e-3, 1000.0),        (3000.0, 0.1e-3, 1000.0),    )    contact_prop.ThermalConductance(        clearanceDependency=ON,        temperatureDependency=ON,        table=clearance_temp_data    )    print("高级热接触属性已创建")    print("  依赖变量：间隙 + 温度")    print(f"  数据点数量：{len(clearance_temp_data)}")    return contact_prop# 使用示例create_advanced_thermal_contact('Turbine-Engine')

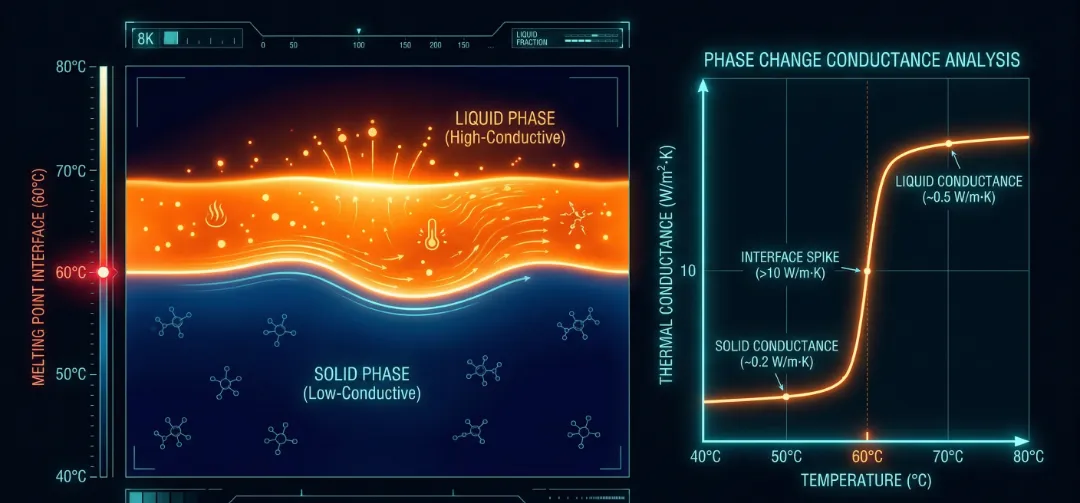

复杂场景：考虑相变的热接触

def create_phase_change_contact(model_name):    """    创建考虑相变的热接触属性    场景：热管或相变材料的热管理    特点：相变点附近热导率剧烈变化    """    model = mdb.models[model_name]    contact_prop = model.ContactProperty('Phase-Change-Contact')    # 相变材料（如石蜡）的热导率变化    # 固态时热导率较低，液态时热导率较高    phase_change_data = (        # 固态区 (< 58°C)        (2000.0, 0.0, 20.0),        (2000.0, 0.0, 40.0),        (2000.0, 0.0, 55.0),        # 相变区 (58-60°C)        (5000.0, 0.0, 58.0),   # 开始熔化，对流增强        (8000.0, 0.0, 59.0),   # 相变中        (10000.0, 0.0, 60.0),  # 完全熔化        # 液态区 (> 60°C)        (10000.0, 0.0, 70.0),        (10000.0, 0.0, 80.0),    )    contact_prop.ThermalConductance(        clearanceDependency=ON,        temperatureDependency=ON,        table=phase_change_data    )    print("相变热接触属性已创建")    print("  相变温度：58-60°C")    print("  固态热导：2000 W/m²K")    print("  液态热导：10000 W/m²K")    return contact_prop

完整的热-力耦合分析流程

from abaqus import mdbfrom abaqusConstants import *def setup_thermal_mechanical_analysis(model_name, master_name, slave_name):    if model_name not in mdb.models:        print(f"错误：模型 {model_name} 不存在")        return    model = mdb.models[model_name]    # 1. 创建接触属性    contact_prop = model.ContactProperty('Thermo-Mechanical-Contact')    # 1.1 法向：硬接触    contact_prop.NormalBehavior(pressureOverclosure=HARD, allowSeparation=ON)    # 1.2 切向：摩擦系数随温度变化 (修正 dependencies)    contact_prop.TangentialBehavior(        formulation=PENALTY,         temperatureDependency=ON,         dependencies=0,  # 仅依赖温度，无额外场变量        table=((0.3, 20.0), (0.2, 300.0))    )    # 1.3 热导：间隙/压力/温度三维联动    # 注意：表格列序为 (Conductance, Clearance, Pressure, Temperature)    contact_prop.ThermalConductance(        clearanceDependency=ON,         pressureDependency=ON,         temperatureDependency=ON,        table=(            (50000.0, 0.0, 10.0e6, 20.0),   # 紧压状态            (0.0, 1.0, 0.0, 20.0),         # 远离状态（导热归零）        )    )    # 2. 分析步：耦合分析步    # deltmx=10.0 是精髓，能防止非线性热平衡计算“跑飞”    model.CoupledTempDisplacementStep(        name='Thermal-Mechanical-Step',         previous='Initial',         period=100.0,         deltmx=10.0    )    # 3. 接触对 (修正表面引用)    # 假设表面在 Assembly 下    a = model.rootAssembly    model.SurfaceToSurfaceContactStd(        name='Thermal-Contact-Pair',         createStepName='Thermal-Mechanical-Step',         master=a.surfaces[master_name],         slave=a.surfaces[slave_name],         sliding=FINITE,         interactionProperty='Thermo-Mechanical-Contact'    )# 调用示例# setup_thermal_mechanical_analysis('MyModel', 'Disk-Surf', 'Pad-Surf')

热接触数据获取指南：

   - 稳态法：测量稳态下的温差和热流

   - 瞬态法：利用激光闪射等技术

   - 参考标准：ASTM D5470

   - 学术期刊（Int. J. Heat Mass Transfer 等）

   - 工程手册

   - 材料供应商数据表

   - 对于金属-金属接触：1000-10000 W/m²K

   - 对于带导热脂的接触：1000-5000 W/m²K

   - 对于粗糙表面：100-1000 W/m²K

结语

在 Abaqus 脚本建模中，ThermalConductance 是连接"结构"与"热场"的桥梁。

物理世界的交互从来不是非黑即白的。在"接触"与"不接触"之间，存在着一个由间隙和压力统治的灰色地带。通过 Python API，我们能够精准地捕捉到这些微观的变化，让你的热力学仿真拥有实验室级别的精度。

ThermalConductance 设置检查清单：

• 确定主要传热机制（间隙主导还是压力主导）

• 获取准确的材料热物性数据

• 测量或估算表面粗糙度

• 设计合理的间隙/压力依赖表格

• 考虑是否需要温度依赖

• 验证热导率数值的合理性（参考典型值范围）

• 进行网格敏感性分析

• 与实验结果对比验证

---

👉互动话题：在做热力耦合（Temp-Displacement）分析时，你遇到过最诡异的现象是什么？是温度传不过去，还是模型热爆了？在评论区留下你的槽点。
