相关性分析(基于Python)4—— 协方差的几何意义

import numpy as npimport matplotlib.pyplot as pltfrom mpl_toolkits.mplot3d import Axes3Dplt.rcParams['font.sans-serif'] = ['SimHei']plt.rcParams['axes.unicode_minus'] = False# 设定随机种子np.random.seed(1)# 生成两个原始数据向量，每个向量有 3 个分量 (N=3)X = np.random.rand(3) * 10Y = 0.5 * X + np.random.rand(3) * 3# 1. 计算均值mean_X = np.mean(X)mean_Y = np.mean(Y)# 2. 计算去中心化向量 x 和 yx_centered = X - mean_Xy_centered = Y - mean_Y# 3. 计算几何量# 内积 (dot product)dot_product = np.dot(x_centered, y_centered)# 向量长度 (Euclidean norm)norm_x = np.linalg.norm(x_centered)norm_y = np.linalg.norm(y_centered)# 向量夹角的余弦值cos_theta = dot_product / (norm_x * norm_y)# 夹角（弧度转角度）theta_deg = np.rad2deg(np.arccos(cos_theta))# 4. 计算统计量# 样本协方差# 注意：np.cov 默认使用 N-1 作为分母cov_xy = np.cov(X, Y)[0, 1]# 验证关系：Cov = dot / (N-1)N = len(X)calculated_cov_from_dot = dot_product / (N - 1)# 5. 可视化fig = plt.figure(figsize=(10, 8))ax = fig.add_subplot(111, projection='3d')# 绘制去中心化向量 x 和 y# 向量起点为原点(0,0,0)ax.quiver(0, 0, 0, x_centered[0], x_centered[1], x_centered[2],           color='#d73027', arrow_length_ratio=0.1, linewidth=3, label='去中心化向量 $\\mathbf{x}$')ax.quiver(0, 0, 0, y_centered[0], y_centered[1], y_centered[2],           color='#4575b4', arrow_length_ratio=0.1, linewidth=3, label='去中心化向量 $\\mathbf{y}$')# 设置坐标轴范围max_val = np.max(np.abs(np.concatenate([x_centered, y_centered]))) * 1.2ax.set_xlim([-max_val, max_val])ax.set_ylim([-max_val, max_val])ax.set_zlim([-max_val, max_val])ax.set_xlabel('观测 1 的偏差', fontsize=12)ax.set_ylabel('观测 2 的偏差', fontsize=12)ax.set_zlabel('观测 3 的偏差', fontsize=12)ax.set_title('协方差的几何本质：去中心化向量的内积', fontsize=16)# 添加文本信息info_text = (f"原始数据 X = {np.round(X, 2)}\n"f"原始数据 Y = {np.round(Y, 2)}\n"f"-----------------------------------------\n"f"去中心化向量 $\\mathbf{{x}}$ = {np.round(x_centered, 2)}\n"f"去中心化向量 $\\mathbf{{y}}$ = {np.round(y_centered, 2)}\n"f"-----------------------------------------\n"f"内积 $\\mathbf{{x}} \\cdot \\mathbf{{y}}$ = {dot_product:.2f}\n"f"向量夹角 $\\theta$ = {theta_deg:.1f}° (锐角)\n"f"-----------------------------------------\n"f"样本协方差 Cov(X,Y) = {cov_xy:.2f}\n"f"验证：内积 / (N-1) = {dot_product:.2f} / 2 = {calculated_cov_from_dot:.2f}")# 使用 figtext 在画布的固定位置添加文本框plt.figtext(0.05, 0.2, info_text, fontsize=11,            bbox=dict(boxstyle='round', facecolor='white', alpha=0.8))ax.legend()plt.show()

执行结果如下：

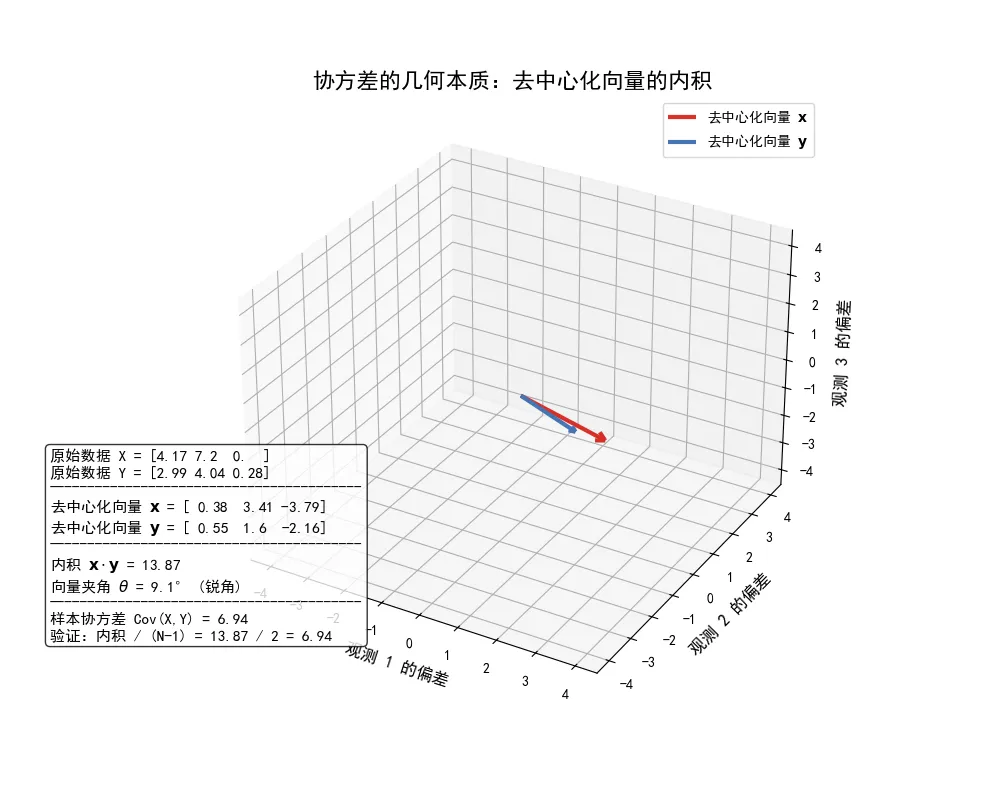

由途中可以看到一个三维空间中的两个向量。这两个向量代表了我们仅有的3个样本数据去中心化后的状态。

图表左侧的文本框详细地列出了每一步的计算结果，可以得出：

①内积的符号决定了协方差的符号；

②内积的大小与协方差成正比。

4方差作为向量长度的平方

在上一节中，我们证明了协方差的一个特例：。现在我们来看看这个代数恒等式的几何意义。

当我们将  替换为  时，我们的几何对象就变成了去中心化向量  与其自身的内积：

这个内积等于向量  长度的平方。这个平方和  在统计学中被称为离差平方和（Sum of Squared Deviations）。

再来看方差的定义：

因此，我们得到了方差的几何解释：

方差，在几何上，就是去中心化数据向量长度的平方，再除以一个与样本量相关的标量 。

这个结论表明：一个随机变量的波动性（方差）越大，意味着它的数据点偏离均值的程度越剧烈，这在几何上就表现为它的去中心化数据向量  在  维空间中伸展得越长。

5皮尔逊相关系数作为夹角余弦

将已经推导出了协方差的几何表达式：

以及方差的几何表达式：

代入皮尔逊相关系数  的定义公式中：

即

可以得出：

结果表明：皮尔逊相关系数在几何上，就是两个去中心化数据向量之间夹角的余弦值。

这个等式将一个复杂的、带有单位的、受尺度影响的统计量（协方差），通过几何的视角，转化成了一个无量纲的、只描述方向关系的几何量（夹角余弦）。

通过上述等式也可以证明皮尔逊相关系数的边界范围，而无需使用柯西-施瓦茨不等式。其中：

• :这意味着 ，所以夹角 。两个数据向量  和  在  维空间中完全共线且同向。这对应于正线性关系  且 。
• : 这意味着 ，所以夹角 。两个数据向量在  维空间中相互正交。
• : 这意味着 ，所以夹角 。两个数据向量在  维空间中完全共线且反向。这对应于负线性关系  且 。

我们用一段Python代码来直观地展示不同相关系数下的向量夹角。我们将固定向量的长度，只旋转其中一个向量，并观察相关系数如何随着夹角的变化而平滑地变化。

import numpy as npimport matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['SimHei']plt.rcParams['axes.unicode_minus'] = False# 为了便于在 2D 平面可视化，我们假设 N=2# 定义一个固定的去中心化向量 xx_centered = np.array([2.0, 0.0])# 创建一个 1x3 的子图布局fig, axes = plt.subplots(1, 3, figsize=(18, 6))fig.suptitle('皮尔逊相关系数的几何本质：向量夹角的余弦值', fontsize=18)# 场景1：锐角（正相关）theta1 = np.deg2rad(30) # 30度角rotation_matrix1 = np.array([[np.cos(theta1), -np.sin(theta1)],                             [np.sin(theta1), np.cos(theta1)]])y_centered1 = np.dot(rotation_matrix1, x_centered)corr1 = np.dot(x_centered, y_centered1) / (np.linalg.norm(x_centered) * np.linalg.norm(y_centered1))# 场景2：直角（不相关）theta2 = np.deg2rad(90) # 90度角rotation_matrix2 = np.array([[np.cos(theta2), -np.sin(theta2)],                             [np.sin(theta2), np.cos(theta2)]])y_centered2 = np.dot(rotation_matrix2, x_centered)corr2 = np.dot(x_centered, y_centered2) / (np.linalg.norm(x_centered) * np.linalg.norm(y_centered2))# 场景3：钝角（负相关）theta3 = np.deg2rad(150) # 150度角rotation_matrix3 = np.array([[np.cos(theta3), -np.sin(theta3)],                             [np.sin(theta3), np.cos(theta3)]])y_centered3 = np.dot(rotation_matrix3, x_centered)corr3 = np.dot(x_centered, y_centered3) / (np.linalg.norm(x_centered) * np.linalg.norm(y_centered3))scenarios = [    (axes[0], y_centered1, theta1, corr1, '锐角 (正相关)'),    (axes[1], y_centered2, theta2, corr2, '直角 (不相关)'),    (axes[2], y_centered3, theta3, corr3, '钝角 (负相关)')]for ax, y_vec, angle_rad, corr, title in scenarios:# 绘制向量 x    ax.quiver(0, 0, x_centered[0], x_centered[1], angles='xy', scale_units='xy', scale=1,               color='#d73027', width=0.015, label='向量 $\\mathbf{x}$')# 绘制向量 y    ax.quiver(0, 0, y_vec[0], y_vec[1], angles='xy', scale_units='xy', scale=1,               color='#4575b4', width=0.015, label='向量 $\\mathbf{y}$')# 绘制夹角弧线    angle_deg = np.rad2deg(angle_rad)    arc = plt.matplotlib.patches.Arc((0, 0), 1.0, 1.0, angle=0,                                      theta1=0, theta2=angle_deg, color='black', linestyle='--')    ax.add_patch(arc)    ax.text(0.6 * np.cos(angle_rad / 2), 0.6 * np.sin(angle_rad / 2), f'$\\theta={angle_deg:.0f}^\\circ$', fontsize=14)# 设置坐标轴    ax.set_xlim(-2.5, 2.5)    ax.set_ylim(-2.5, 2.5)    ax.set_aspect('equal')    ax.axhline(0, color='grey', lw=0.5)    ax.axvline(0, color='grey', lw=0.5)    ax.set_title(f'{title}\n$\\rho = \\cos({angle_deg:.0f}^\\circ) = {corr:.2f}$', fontsize=15)    ax.legend(loc='upper right')plt.tight_layout(rect=[0, 0.03, 1, 0.93])plt.show()

执行结果如下：

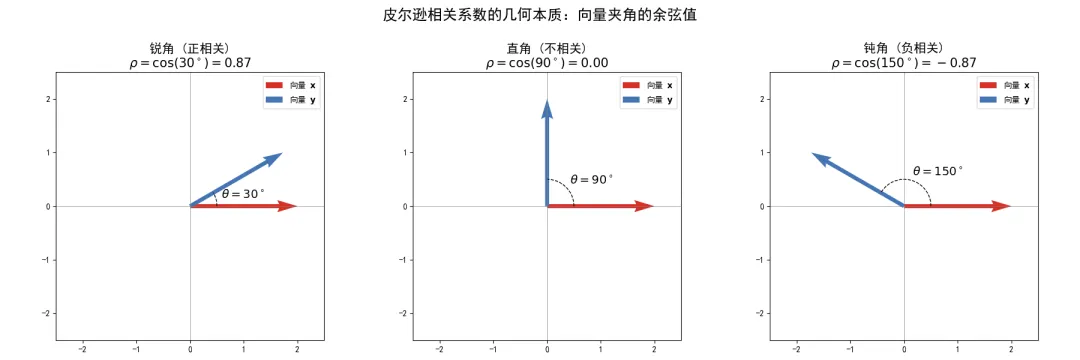

这三幅图清晰地展示了相关系数与向量夹角之间的对应关系。

• 左图中，两个向量夹角为30度，，计算出的相关系数也恰好是0.87。
• 中图中，向量夹角为90度，，相关系数为0。
• 右图中，向量夹角为150度，，相关系数为-0.87。

这个几何视角还为我们解释了第一节中反复强调的一个误区：为什么相关系数只能度量线性关系？

这是因为夹角余弦这个几何工具，本身就是为线性空间中的向量关系而设计的。它衡量的是一个向量在另一个向量方向上的线性投影长度。

如果两个数据向量之间存在完美的非线性关系（例如，一个向量是另一个向量各分量的平方），那么在  维空间中，这两个向量会呈现出某种弯曲的正交关系。尽管它们在拓扑上紧密相连，但在欧几里得线性投影的意义下，它们的夹角可能依然是90度。

6投影与回归

在线性回归中，我们的目标是找到一个最优的系数 ，使得预测值  能够最好地拟合真实值 。所谓的“最好”，通常是通过最小二乘法（Ordinary Least Squares, OLS）来定义的，即最小化残差的平方和：

注意：此处因为向量  系去中心化向量，所有没有截距项，若  为一般向量，则最小二乘法需要确定的是

其中系截距项

现在，我们有两个去中心化数据向量  和 。我们希望找到一个标量 ，使得向量  能够最接近向量 。向量  必然位于向量  所在的直线上。

那么，从向量  的终点到向量  所在直线的最短距离是什么？在线性代数中，这个最短距离是通过正交投影（Orthogonal Projection）得到的。最优的 ，就是向量  在向量  上的正交投影向量，我们记为 。

根据线性代数，投影向量的计算公式为：

将这个公式与我们的回归模型  进行对比，我们可以立刻得到最优回归系数  的几何表达式：

我们知道    且

代入上式可以得出简单线性回归系数的经典统计学公式：

表明最小二乘线性回归，在几何上，就是将被预测向量  正交投影到预测向量  所在的子空间上。*回归系数  只是这个投影操作的一个缩放因子。

我们可以进一步将相关系数  引入这个公式：

这个公式清晰地表明，回归线的斜率，本质上是由相关系数（方向）和两个变量的标准差之比（尺度）共同决定的。

我们通过一段代码来可视化这个投影过程。

import numpy as npimport matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['SimHei']plt.rcParams['axes.unicode_minus'] = False# 再次假设 N=2 以便在 2D 平面可视化# 定义两个去中心化向量x_centered = np.array([3.0, 1.0])y_centered = np.array([2.0, 2.5])# 计算几何量dot_product = np.dot(y_centered, x_centered)norm_x_sq = np.dot(x_centered, x_centered)beta_hat = dot_product / norm_x_sq# 计算投影向量y_hat = beta_hat * x_centered# 计算残差向量residual = y_centered - y_hat# 创建图表fig, ax = plt.subplots(figsize=(8, 8))# 绘制向量ax.quiver(0, 0, x_centered[0], x_centered[1], angles='xy', scale_units='xy', scale=1,           color='#d73027', width=0.01, label='预测变量向量 $\\mathbf{x}$')ax.quiver(0, 0, y_centered[0], y_centered[1], angles='xy', scale_units='xy', scale=1,           color='#4575b4', width=0.01, label='真实观测向量 $\\mathbf{y}$')ax.quiver(0, 0, y_hat[0], y_hat[1], angles='xy', scale_units='xy', scale=1,           color='black', width=0.015, label='投影（预测）向量 $\\hat{\\mathbf{y}} = \\beta \\mathbf{x}$')ax.quiver(y_hat[0], y_hat[1], residual[0], residual[1], angles='xy', scale_units='xy', scale=1,           color='#1a9850', width=0.01, label='残差向量 $\\mathbf{e}$')# 绘制辅助线ax.plot([y_centered[0], y_hat[0]], [y_centered[1], y_hat[1]], 'k--')ax.plot([0, x_centered[0]*1.5], [0, x_centered[1]*1.5], 'gray', linestyle=':')# 添加文本和标签ax.text(x_centered[0]*0.5, x_centered[1]*0.5-0.2, '$\\mathbf{x}$', fontsize=14, color='#d73027')ax.text(y_centered[0]*0.5+0.1, y_centered[1]*0.5, '$\\mathbf{y}$', fontsize=14, color='#4575b4')ax.text(y_hat[0]*0.4, y_hat[1]*0.4+0.1, '$\\hat{\\mathbf{y}}$', fontsize=14, color='black')ax.text(y_hat[0] + residual[0]*0.5, y_hat[1] + residual[1]*0.5, '$\\mathbf{e}$', fontsize=14, color='#1a9850')# 验证正交性residual_dot_x = np.dot(residual, x_centered)ax.set_title(f'线性回归的几何本质：正交投影\n回归系数 $\\beta$ = {beta_hat:.2f}\n残差与x的内积 = {residual_dot_x:.2e} (接近0)', fontsize=15)ax.set_xlim(-0.5, 4)ax.set_ylim(-0.5, 4)ax.set_aspect('equal')ax.grid(True)ax.legend()plt.show()

执行结果如下：

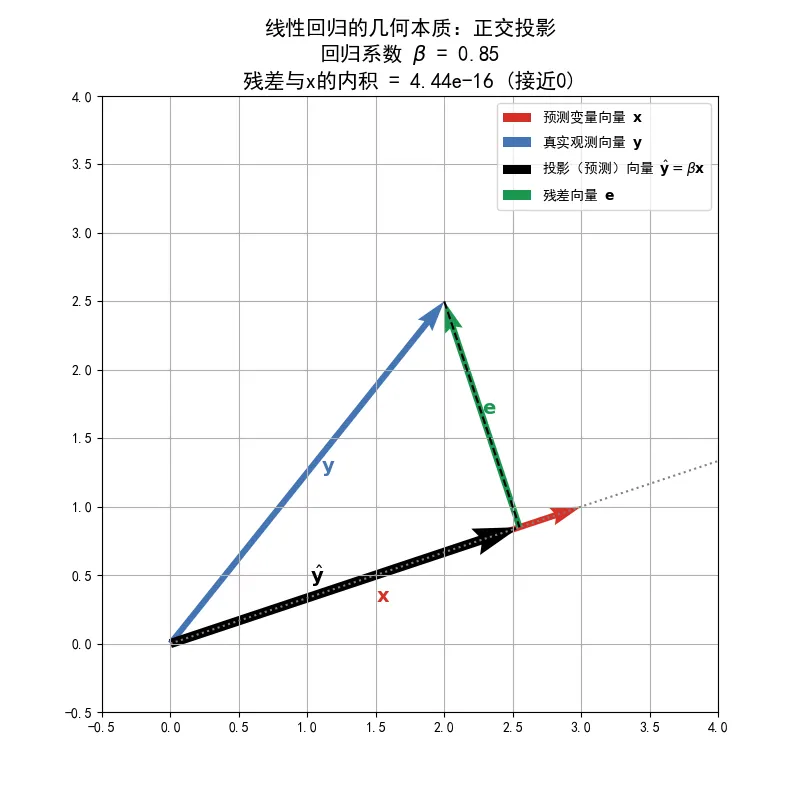

黑色的预测向量  确实是蓝色真实向量  在红色预测向量  方向上的正交投影。而绿色的残差向量  则与预测向量  严格垂直。标题中计算出的内积接近于0（由于浮点数精度问题），证明了它们的正交性。

从几何维度出发：最小二乘法找到的拟合线，其本质是使得残差向量与所有预测变量向量都正交。这是多元线性回归中一个极其深刻的性质。

本节总结

我们首先将抽象的随机变量映射为高维数据空间中的具体向量。接着，我们将统计学中的去中心化等价于几何上的向量平移，使其重心与坐标原点重合。

基于这个框架，我们得出了本节最核心的三个几何等价关系：一是 协方差等价于去中心化数据向量之间的内积；二是方差等价于去中心化数据向量长度的平方；三是皮尔逊相关系数等价于去中心化数据向量之间夹角的余弦值。

这个发现解释了相关系数的边界和其对线性关系的偏好。

最后，我们将这个几何框架应用于线性回归，证明了最小二乘法在几何上就是寻找一个正交投影。我们从纯粹的几何原理出发，反向推导出了回归系数的经典统计学公式 。
