图名修改后，下划线长度不再匹配。开发工具自动删除旧线并按真实文字长度重建双下划线，支持循环处理整张图。
本期小工具
--------------------
🔍背景

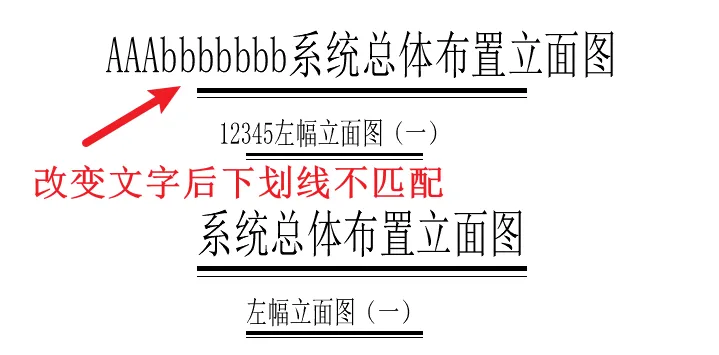

在实际绘图过程中，图名经常会发生修改，导致原有的下划线长度往往不再合适。常见做法是直接拉伸、缩放，或者删除重画。要是没有强迫症，经过几次操作后，整体视觉开始变得不整洁。
因此想要一个可重复调用的整理工具：删除旧下划线，根据文字真实长度自动生成新的双下划线，并支持循环操作，最后统一整理整张图。
--------------------
💡实现思路
实现过程可以拆分为四个步骤：
1·选择文字对象
2·删除已存在的下划线
3·获取文字真实显示长度
4·按设定比例生成新的双下划线
其中关键点在第三步。不能通过“字符个数 × 字高”来估算文字宽度，因为不同字体、中英文混排、宽度比例、旋转角度都会影响最终显示长度。必须直接从CAD获取已经计算完成的
真实边界。
1. 连接CAD
import pythoncomimport win32com.clientdef connect_cad(): pythoncom.CoInitialize() cad = win32com.client.Dispatch("ZWCAD.Application") return cad
2·获取文字真实长度
核心方法是 GetBoundingBox()。它返回文字的实际显示边界。
min_point, max_point = text_entity.GetBoundingBox()min_x = float(min_point[0])max_x = float(max_point[0])text_length = max_x - min_x
因此不需要做任何字符计算，直接使用CAD内部计算结果。
3·创建带宽度的双下划线
由于第一条线需要设置宽度，不能使用 AddLine()，必须使用 AddLightWeightPolyline()。同时要注意，COM接口需要使用 VARIANT 构造安全数组，否则会报参数错误。
def to_variant_points(pt1, pt2): return win32com.client.VARIANT( pythoncom.VT_ARRAY | pythoncom.VT_R8, [pt1[0], pt1[1], pt2[0], pt2[1]] )
宽度按文字高度比例设置，第一条线设置宽度，第二条保持细线。
width1 = text_height * 0.1offset1 = text_height * 0.3offset2 = text_height * 0.5

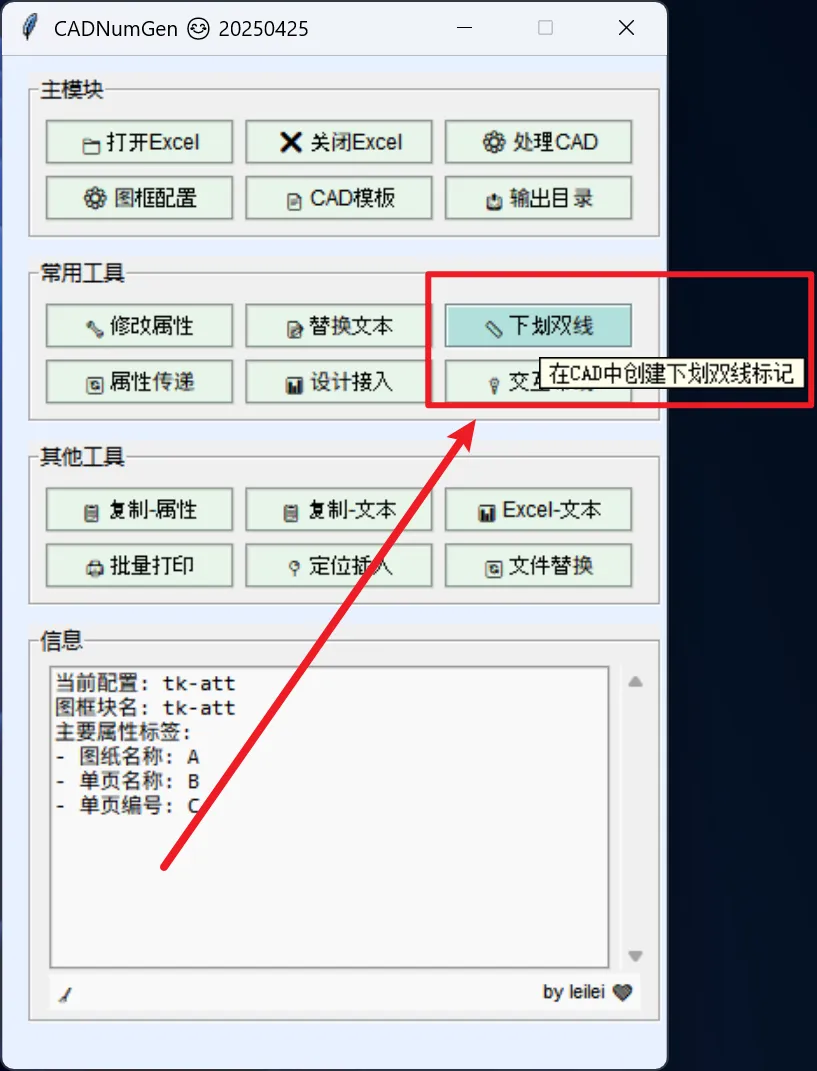

我的工具箱

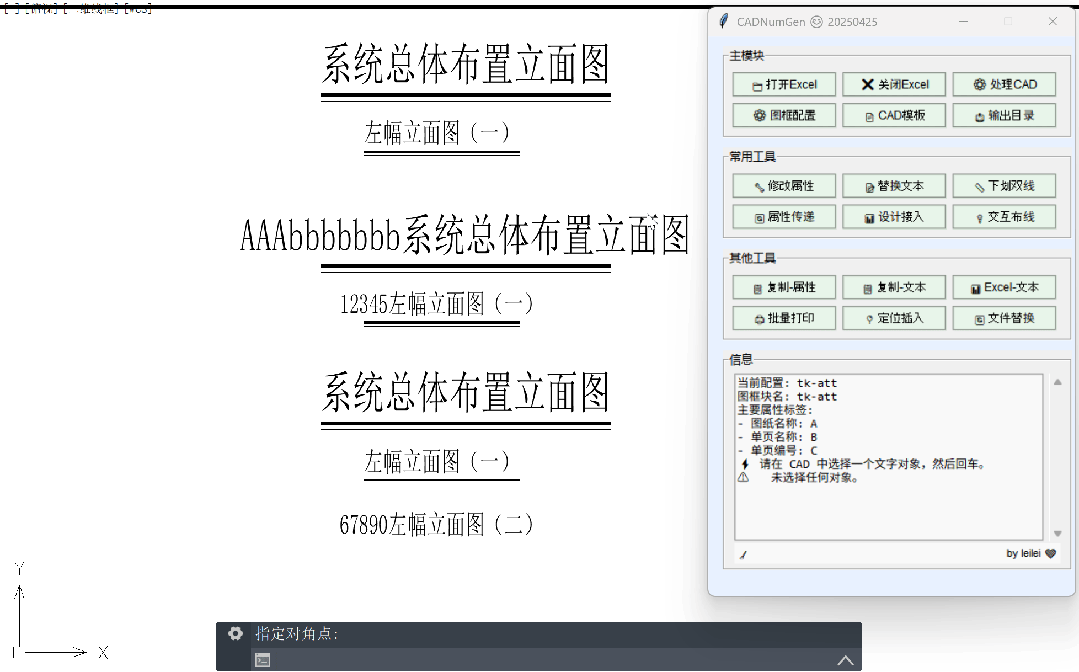

这个功能本身不复杂，但在图纸反复修改的过程中，可以作为统一整理的一步。修改完图名后，循环执行工具，即可自动删除旧线并重建符合当前文字长度的下划线，保持整图统一。
它不是独立的“大功能”，而是我的工具箱中的一个小模块。和批量打印一样，它的意义在于融入日常流程，使重复操作变得可控、可复用。
🚀开始摸鱼！
🙋♀️ 作者：leilei
💫 碎碎念学习记录
📅 更新时间：2026年3月
