Linux设备驱动 -- TMP75AIDR温度芯片驱动移植

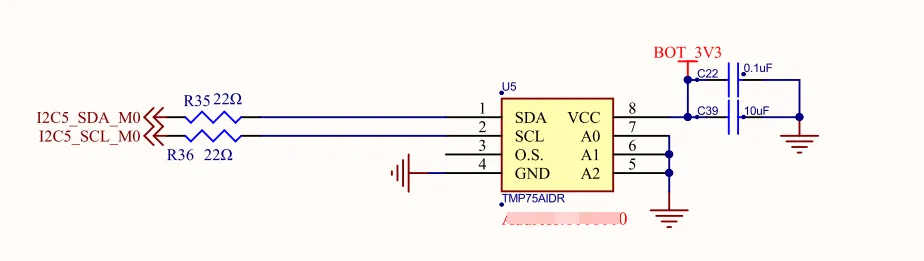

查看原理图

TMP75AIDR和RK3568采用I2C通信，使用I2C5。

根据TMP75AIDR芯片手册知道I2C地址是由A0 A1 A2决定的。

此原理图芯片I2C地址是0x48。

内核支持

内核中已经有该芯片的驱动支持，使用的是hwmon子系统实现的驱动。

驱动源码位置：kernel/drivers/hwmon/lm75.c

源码文件中定义了支持的设备：

staticconststructof_device_idlm75_of_match[] = {    { .compatible = "adi,adt75", .data = (void *)adt75 },    { .compatible = "dallas,ds1775", .data = (void *)ds1775 },    { .compatible = "dallas,ds75", .data = (void *)ds75 },    { .compatible = "dallas,ds7505", .data = (void *)ds7505 },    { .compatible = "gmt,g751", .data = (void *)g751 },    { .compatible = "national,lm75", .data = (void *)lm75 },    { .compatible = "national,lm75a", .data = (void *)lm75a },    { .compatible = "national,lm75b", .data = (void *)lm75b },    { .compatible = "maxim,max6625", .data = (void *)max6625 },    { .compatible = "maxim,max6626", .data = (void *)max6626 },    { .compatible = "maxim,mcp980x", .data = (void *)mcp980x },    { .compatible = "st,stds75", .data = (void *)stds75 },    { .compatible = "microchip,tcn75", .data = (void *)tcn75 },    { .compatible = "ti,tmp100", .data = (void *)tmp100 },    { .compatible = "ti,tmp101", .data = (void *)tmp101 },    { .compatible = "ti,tmp105", .data = (void *)tmp105 },    { .compatible = "ti,tmp112", .data = (void *)tmp112 },    { .compatible = "ti,tmp175", .data = (void *)tmp175 },    { .compatible = "ti,tmp275", .data = (void *)tmp275 },    { .compatible = "ti,tmp75", .data = (void *)tmp75 },    { .compatible = "ti,tmp75c", .data = (void *)tmp75c },    { },};

驱动通过I2C子系统注册：

staticstructi2c_driverlm75_driver = {    .class        = I2C_CLASS_HWMON,    .driver = {        .name    = "lm75",        .of_match_table = of_match_ptr(lm75_of_match),        .pm    = LM75_DEV_PM_OPS,    },    .probe        = lm75_probe,    .id_table    = lm75_ids,    .detect        = lm75_detect,    .address_list    = normal_i2c,};module_i2c_driver(lm75_driver);

驱动提供的功能：

• 温度读取（支持9-12位分辨率）
• 温度上限设置
• 温度滞后设置
• 通过hwmon子系统暴露到用户空间
• 支持设备树自动探测

配置内核使能支持TMP75AIDR

Device Drivers  --->     <*> Hardware Monitoring support  --->         <*>   National Semiconductor LM75 and compatibles

内核配置项，确保其值等于y：

CONFIG_SENSORS_LM75=y

配置选项定义文件：kernel/drivers/hwmon/Kconfig

编写设备树节点

&i2c5 {    …    …    tmp75aidr: tmp75@48 {        compatible = " ti,tmp75";        reg = <0x48>;        status = "okay";    };};

• compatible属性：值必须为ti,tmp75

• reg属性：设备的i2c地址，根据原理图得知其值是0x48。

• status值必须是okay，表示已启用。

编写配置好设备树节点，重新编译内核。

用户空间访问
