Linux内核中实现PCIe高级错误报告-AER驱动

AER驱动是Linux内核中实现PCIe高级错误报告（Advanced Error Reporting）机制的核心组件，负责处理PCIe总线上的错误检测、报告与恢复，是保障系统稳定性与可靠性的关键模块。

一、AER驱动核心架构与工作原理

1. 驱动位置与初始化

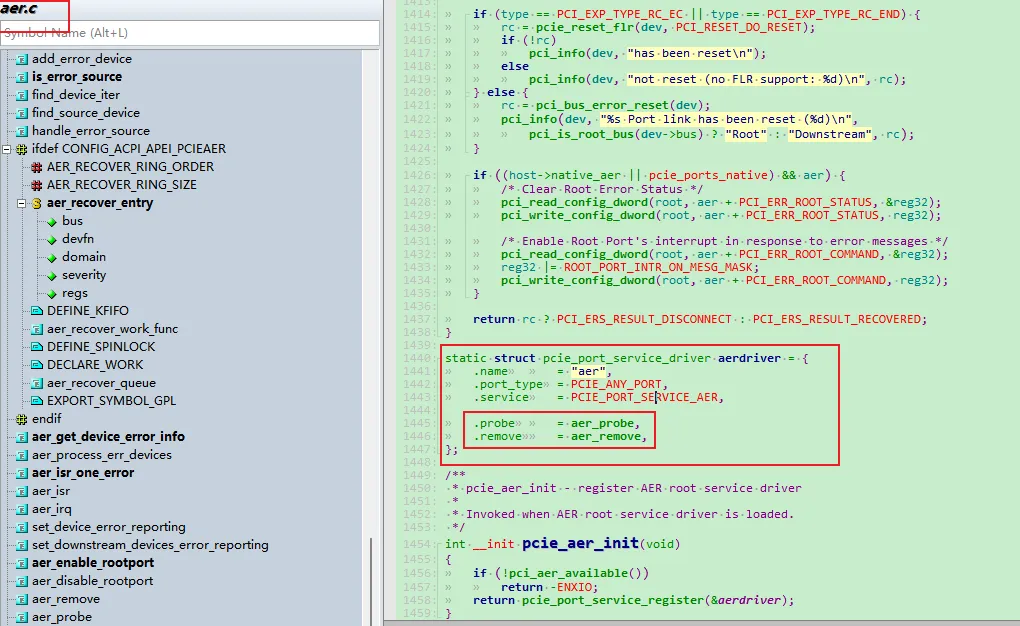

• AER驱动源码位于drivers/pci/pcie/aer.c，是Linux内核PCIe子系统的重要组成部分

• 初始化入口为pcie_aer_init()，通过device_initcall(aer_service_init)注册到内核启动流程
• 驱动注册关键代码：

/** * pcie_aer_init - register AER root service driver * * Invoked when AER root service driver is loaded. */int __initpcie_aer_init(void){if (!pci_aer_available())return -ENXIO;return pcie_port_service_register(&aerdriver);}

2. 核心工作流程

• 错误检测
  PCIe设备硬件检测到错误（如CRC校验失败）并设置相应状态寄存器
• 中断触发
  设备通过MSI/MSI-X中断通知CPU发生错误
• 错误处理
  AER驱动响应中断，收集错误信息并执行相应恢复策略
• 日志记录
  将错误详情记录到内核日志并提供用户空间接口

3. 驱动关键组件

• 核心驱动
  drivers/pci/pcie/aer.c实现AER错误处理逻辑
• 错误注入工具
  drivers/pci/pcie/aer_inject.c提供错误注入测试功能
• 用户接口
  sysfs属性文件提供错误统计和配置接口
• 恢复机制
  实现设备重置、链路重置等错误恢复策略

二、AER驱动配置与编译

1. 内核编译配置

• 必须启用的关键选项：

  CONFIG_PCIEPORTBUS=y    # 启用PCIe端口总线支持CONFIG_PCIEAER=y        # 启用PCIe AER基本支持CONFIG_PCIEAER_INJECT=y  # 启用AER错误注入测试功能（可选）

• 配置路径：Device Drivers → PCI support → [*] PCI Express support → [*] PCI Express Advanced Error Reporting support

2. 内核启动参数

• 常用参数：
• pcie_ports=native
  使用原生PCIe端口驱动（包括AER）
• aer=off
  完全禁用AER功能
• ecrc=on|off|bios
  控制ECRC检查策略
• pcie_aer=debug
  启用AER调试信息
• 示例GRUB配置：

  GRUB_CMDLINE_LINUX_DEFAULT="pcie_ports=native ecrc=on"

3. 模块参数配置

• 关键参数：
• aer_disable
  布尔值，禁用AER功能
• ecrc_policy
  整数，ECRC策略(0:bios,1:off,2:on)
• max_aer_irqs
  整数，最大AER中断数
• 配置方法：

  modprobe pcie_aer aer_disable=0 ecrc_policy=2echo "options pcie_aer aer_disable=0 ecrc_policy=2" > /etc/modprobe.d/pcie_aer.conf

三、AER驱动错误处理机制

1. 错误分类与处理策略

• 可纠正错误（Correctable Errors）：

• 低严重程度，硬件自动纠正（如信号噪声、瞬时干扰）
• 驱动仅记录计数器，不触发中断
• 处理流程：解码错误→读取AER能力→清除状态寄存器→输出日志

• 非致命错误（Non-Fatal Errors）：

• 中等严重程度（如不支持的TLP、ECRC错误）
• 驱动尝试功能级恢复，可能影响单个事务

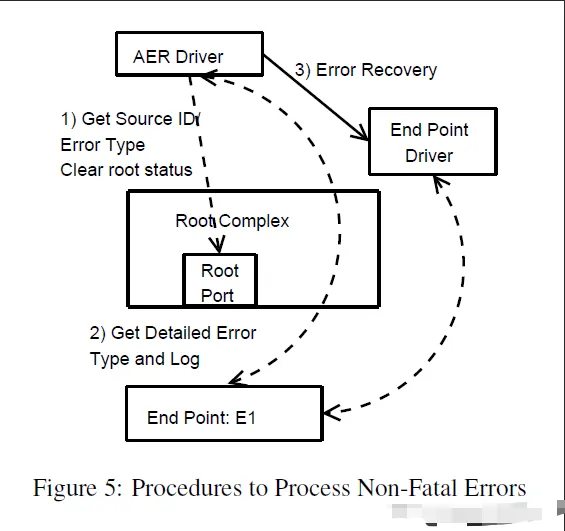

• 处理流程：获取错误详情→执行非致命错误恢复→通知设备驱动

• 致命错误（Fatal Errors）：

• 高严重程度（如链路完整性丢失、严重协议违规）
• 驱动执行链路重置或设备重启，可能影响整个链路
• 处理流程：收集错误信息→执行致命错误恢复→可能触发系统重启

2. 错误处理关键函数

• aer_probe()
  设备探测时初始化AER功能
• aer_irq()
  中断处理函数，调度工作队列
• aer_isr()
  工作队列处理函数，执行错误处理
• aer_isr_one_error()
  处理单个错误的核心函数

四、AER驱动调试与排查技巧

1. 关键调试命令

• 查看AER错误统计
  lspci -vv -s 0000:00:01.0 | grep -A10 "Advanced Error Reporting"cat /sys/devices/pci0000:00/0000:00:01.0/aer_stats/aer_rootport_total_err_cor

• 启用AER调试

echo '1' > /sys/module/aer_debug/parameters/debugdmesg -w | grep -i "aer\|pcie"

• 检查ACS/AER Capability

setpci -s 0000:02:00.0 100.w  # 检查ACS是否存在

2. 错误排查流程

1. 确认错误类型
   通过dmesg和lspci -vv确定错误类别
2. 分析错误日志

[1234.567890] pcieport 0000:00:1c.0: AER: Uncorrected (Fatal) error received:[1234.567891]   device [8086:9d10] error status/mask=0x00000001 0x00002000[1234.567892]   TLP Header: 0x00000000 0x00000000 0x00000000 0x00000000[1234.567893]   Poisoned TLP, ECRC Check Failed, Unsupported Request

1. 检查BIOS/UEFI设置
   ：确认PCIe高级错误报告和ACS已启用
2. 验证固件交互
   ：确保ACPI _OSC方法正确配置

3. 错误注入测试

• 使用pcieaer_inject模块进行错误注入测试：

  # 加载模块insmod samples/pci/pcieaer_inject.ko# 注入可纠正错误echo "corr 0000:00:1c.0" > /sys/devices/platform/pcieaer_inject/control# 注入不可纠正错误echo "uncorr 0000:00:1c.0" > /sys/devices/platform/pcieaer_inject/control

• 通过实时监控dmesg观察系统响应

五、AER驱动常见问题与解决方案

1. 设备初始化失败问题

• 现象

• 原因
  BIOS/UEFI固件未启用PCIe高级错误报告（AER）和/或访问控制服务（ACS）
• 解决方案
• Supermicro：Advanced → PCI Subsystem Settings → PCIe Advanced Error Reporting → [Enabled]
• Dell：iDRAC → Lifecycle Controller → BIOS Configuration → Integrated Devices → PCIe ACS Enable
• 进入BIOS/UEFI设置，启用PCIe高级错误报告和ACS

2. AER功能未生效问题

• 现象
  系统无法处理PCIe错误，dmesg无AER相关日志
• 原因
• 内核未正确配置AER支持
• ACPI _OSC方法未正确配置
• 固件不支持AER或未将控制权交给操作系统
• 解决方案
• 确认内核配置中CONFIG_PCIEAER和CONFIG_PCIEPORTBUS已启用
• 检查ACPI _OSC方法是否支持PCIe AER

3. 错误处理性能优化

• 调整错误速率限制

# 设置可纠正错误速率限制echo 1000 > /sys/devices/pci0000:00/0000:00:01.0/aer/correctable_ratelimit_interval_msecho 5 > /sys/devices/pci0000:00/0000:00:01.0/aer/correctable_ratelimit_burst

• 优化错误恢复策略
• 实现自定义错误处理回调函数
• 配置适当的错误掩码以减少误报

六、AER驱动面试要点总结

1. 核心概念

• AER是什么
  PCIe高级错误报告机制，用于检测、报告和处理PCIe总线错误
• 关键价值
  提升系统可靠性、增强可维护性、支持高可用性
• 错误分类
  可纠正错误、非致命错误、致命错误（必须掌握区别）

2. 驱动架构

• 核心组件

• 关键函数

• 错误处理流程
  错误检测→中断触发→错误处理→日志记录

3. 配置与调试

• 内核配置

• 关键命令

• 调试技巧
  ：启用AER调试、检查错误计数器、分析错误日志

4. 常见问题

• 设备初始化失败
  BIOS/UEFI未启用AER或ACS
• AER功能未生效
  内核配置错误或ACPI _OSC方法问题
• 性能优化
  调整错误速率限制、优化错误恢复策略

面试技巧：结合实际调试案例说明AER驱动工作原理，重点强调错误分类与处理策略的区别，以及如何通过sysfs接口进行调试和优化。
